双叉耳式铰接连接头结构设计

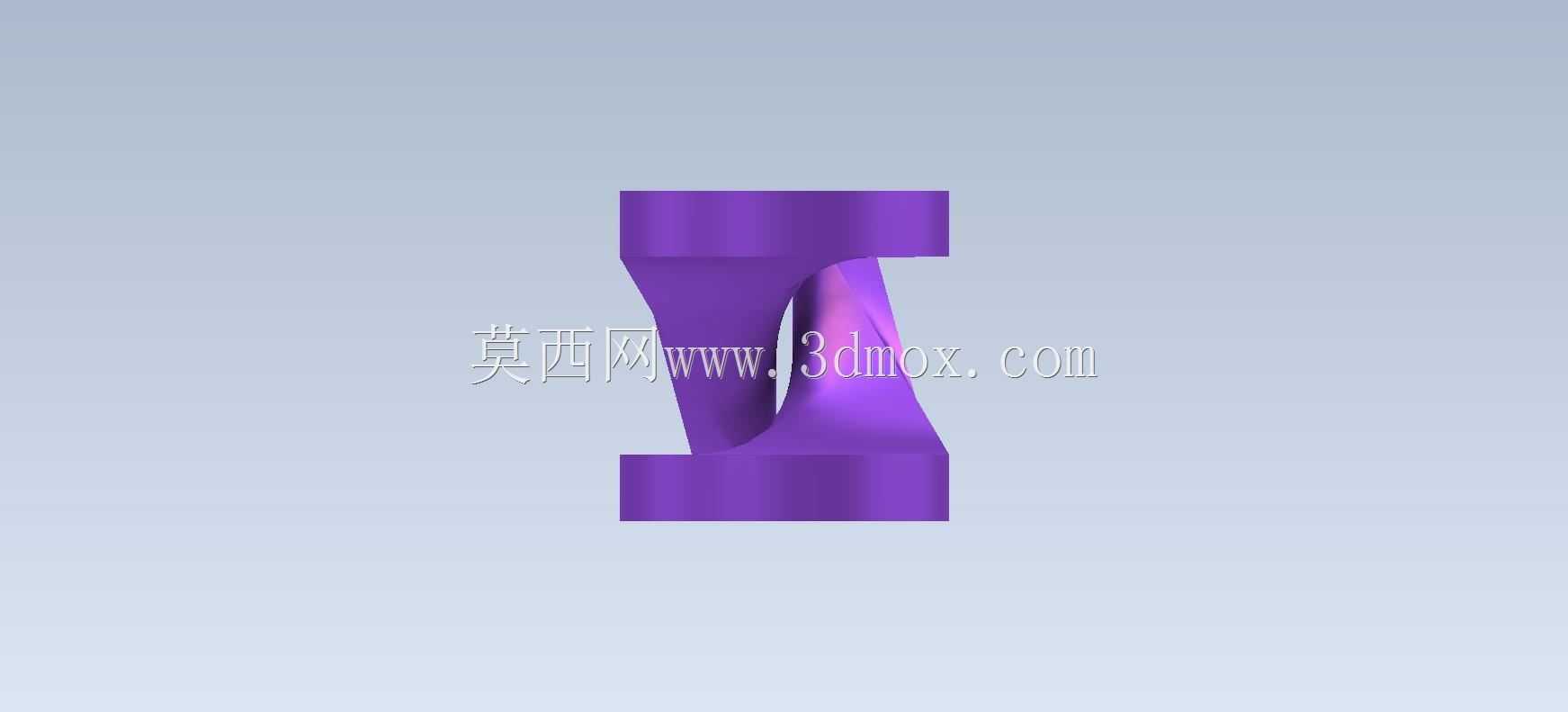

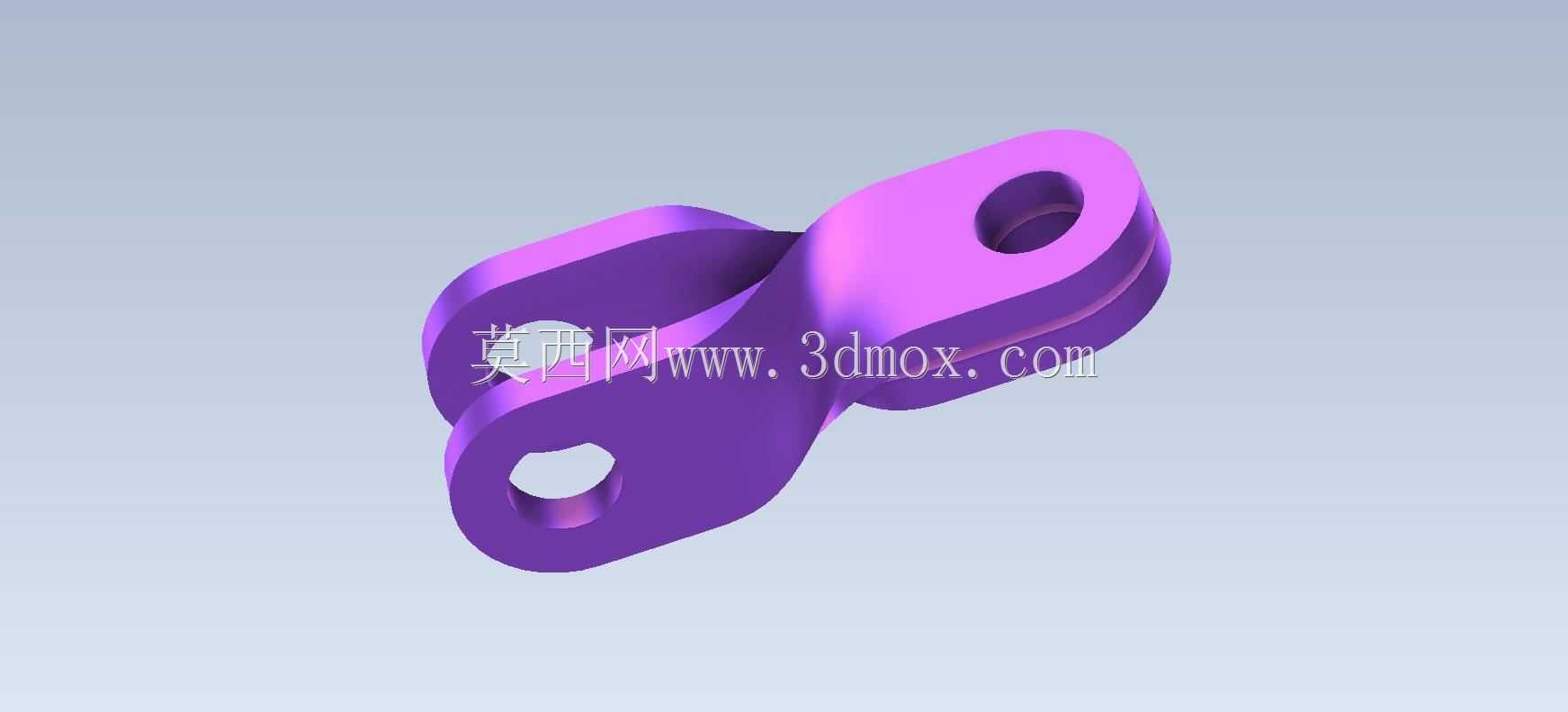

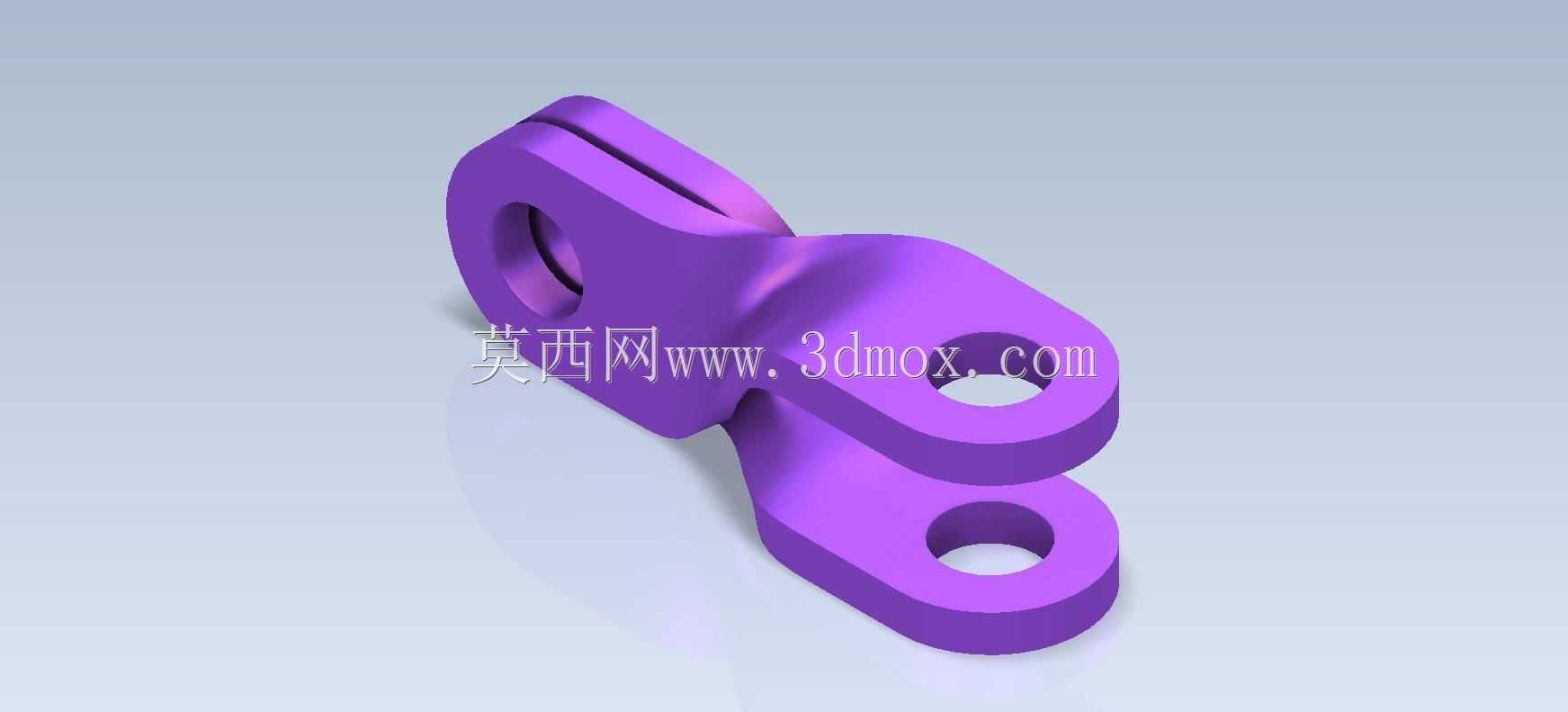

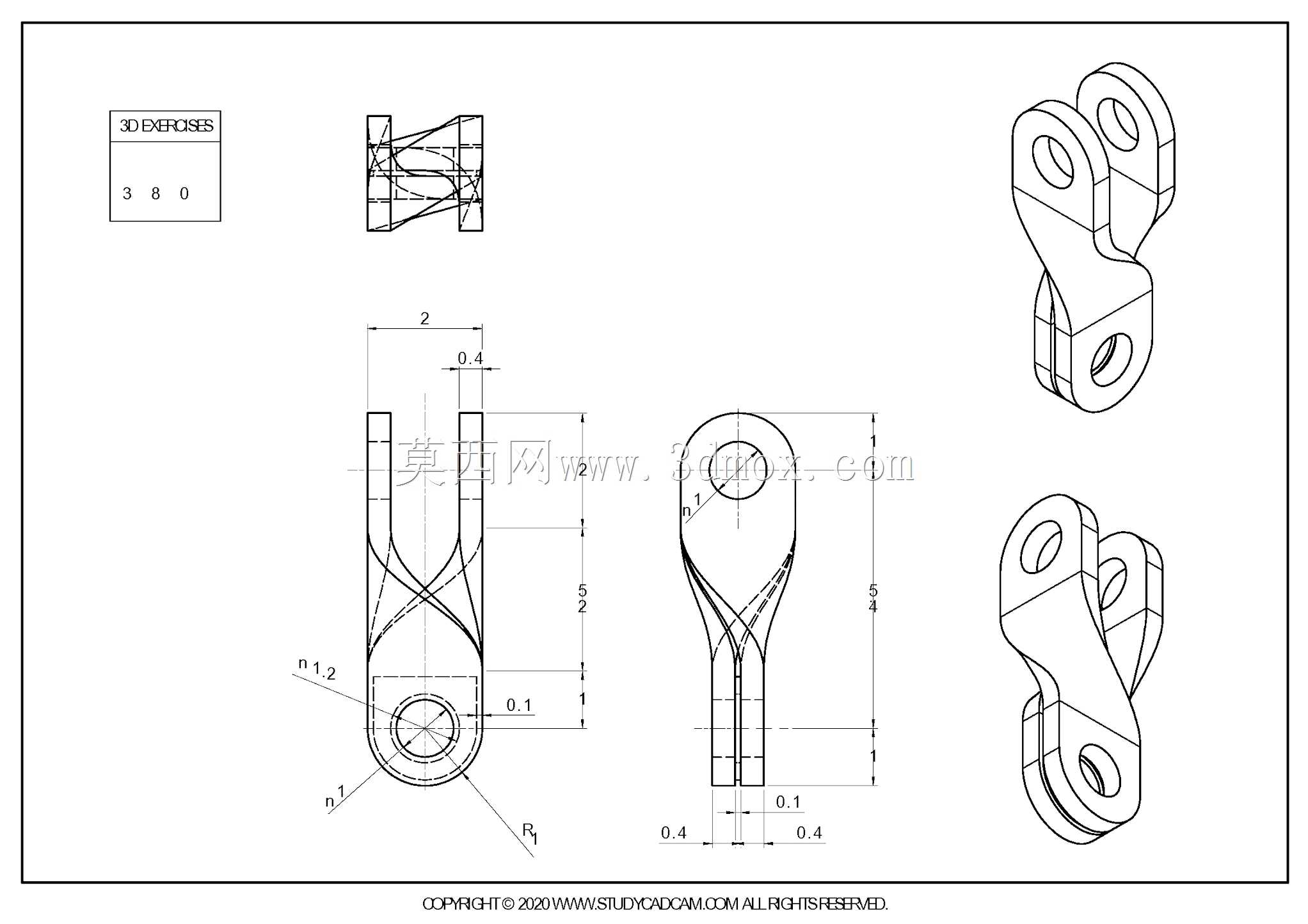

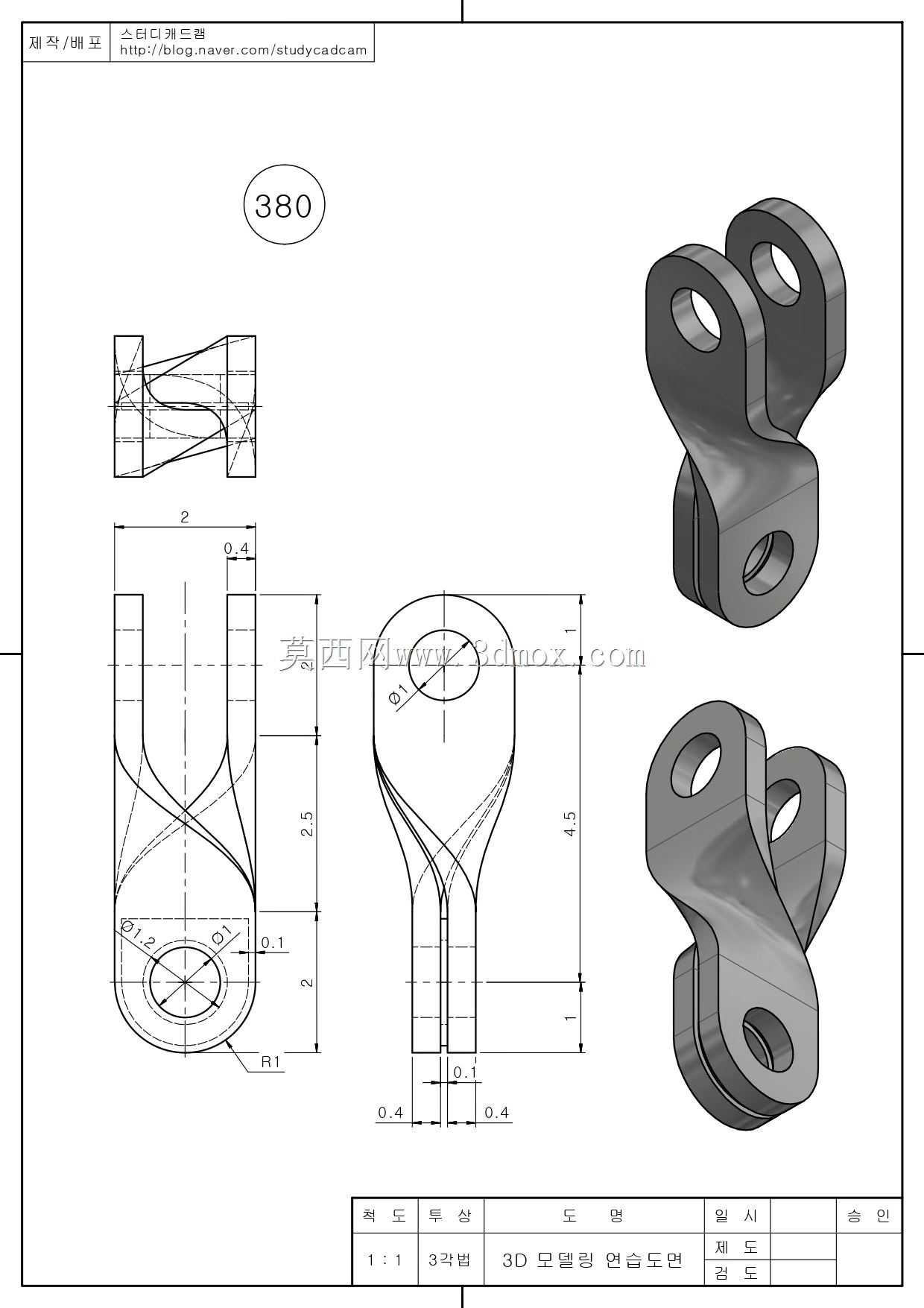

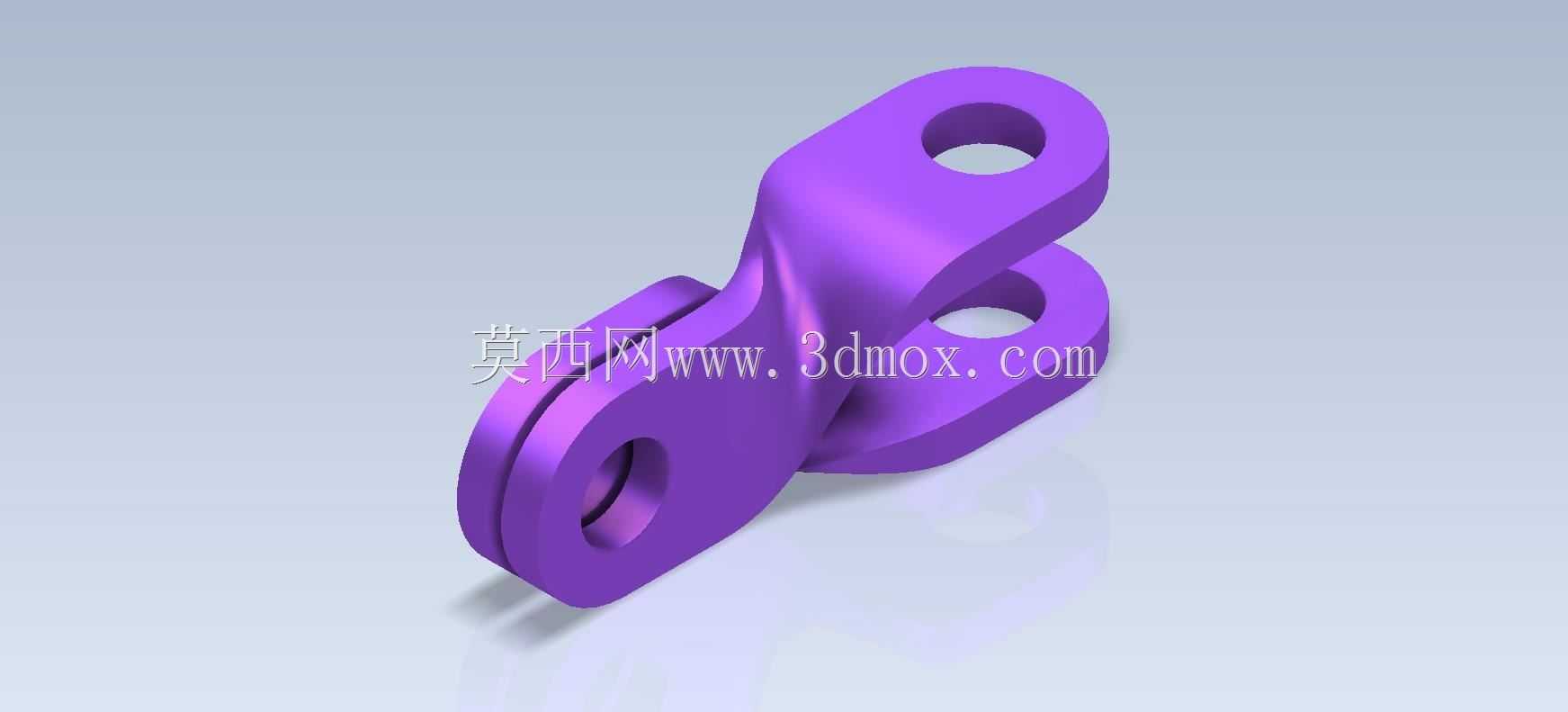

　　这类双叉耳铰接连接头，在轻载传动链路、工装夹具联动机构、小型自动化设备的往复运动单元里十分常见，核心作用是实现两个构件之间的可转动铰接，同时传递既定方向的拉压载荷，避免刚性连接带来的运动卡滞与应力集中问题。从结构设计逻辑来看，整体采用一体锻造后机加工的成型思路，主体为扭转过渡的异形臂结构，一端是单耳带通孔结构，另一端是对称双耳带同轴通孔结构，单耳与双耳的安装孔轴线呈空间垂直排布，能够适配两个垂直平面内的转动自由度需求，解决多方向运动传递时的干涉问题。过渡臂段做了平滑的曲面扭转过渡，没有尖锐的直角棱边，一方面是为了优化载荷传递路径，避免应力集中在转角位置导致零件受交变载荷时出现疲劳断裂，另一方面也能减少加工过程中的应力残留，

　　提升零件的长期服役稳定性。安装边界方面，单耳端的通孔用于配合销轴与主动侧构件连接，双耳端的两个同轴通孔用于穿过销轴连接从动侧构件，双耳的间距与单耳的厚度做了匹配设计，装配时单耳可嵌入对应连接端的叉口间隙，或是双耳夹持住对应连接端的单耳结构，保证铰接转动时无轴向窜动，转动副的间隙控制在0.02-0.05mm区间，既保证转动灵活性，又避免间隙过大带来的传动冲击。零件的外形尺寸适配小型传动机构的安装空间，整体长度方向的尺寸控制在常规小型连杆件的适配范围内，安装孔的直径统一适配标准圆柱销轴，不需要额外定制非标准紧固件，降低装配与后期维护的替换成本。功能特性上，这类铰接件能够在传递直线往复拉压载荷的同时，

　　补偿两端构件在运动过程中产生的小角度位置偏差，在手动工装夹具的锁紧连杆、小型输送线的拨料摆臂、通讯设备的外置天线调节支架、小型检测设备的翻盖铰接结构中都有广泛应用。设计过程中需要重点关注几个核心公差：双耳端两个安装孔的同轴度公差需要控制在0.01mm以内，否则装配后销轴会出现别劲现象，导致转动阻力过大甚至无法转动；单耳端安装孔与双耳端安装孔的轴线垂直度公差需要控制在0.02mm以内，避免装配后两端构件的运动平面出现偏斜，导致额外的侧向载荷作用在销轴上，加速销轴与孔的磨损；孔的内表面粗糙度需要达到Ra1.6，配合销轴的表面硬度处理，能够大幅提升铰接副的耐磨性能，延长零件的使用寿命。零件的材质通常选用45号钢做调质处理，

　　表面做发黑或是镀锌防锈处理，若是用于有耐腐蚀需求的场景，也可以选用304不锈钢材质加工，不需要额外做表面处理即可满足户外或是潮湿环境的使用需求。在实际选型应用时，需要根据传递的最大拉压载荷核算连接臂的最小截面强度，以及安装孔的孔壁挤压强度，确保在额定载荷下零件不会出现塑性变形，同时要核算铰接转动的最大角度范围，避免零件臂身在转动极限位置与周边构件发生碰撞干涉。这类结构的建模过程中，过渡曲面的构建是重点，需要保证曲面的曲率连续，避免出现曲面褶皱导致后续工程图导出时轮廓线异常，同时所有安装孔的位置都要完全对称，保证加工时的定位基准统一，减少装夹次数带来的加工误差。
