多通路集成式阀块安装基座结构设计

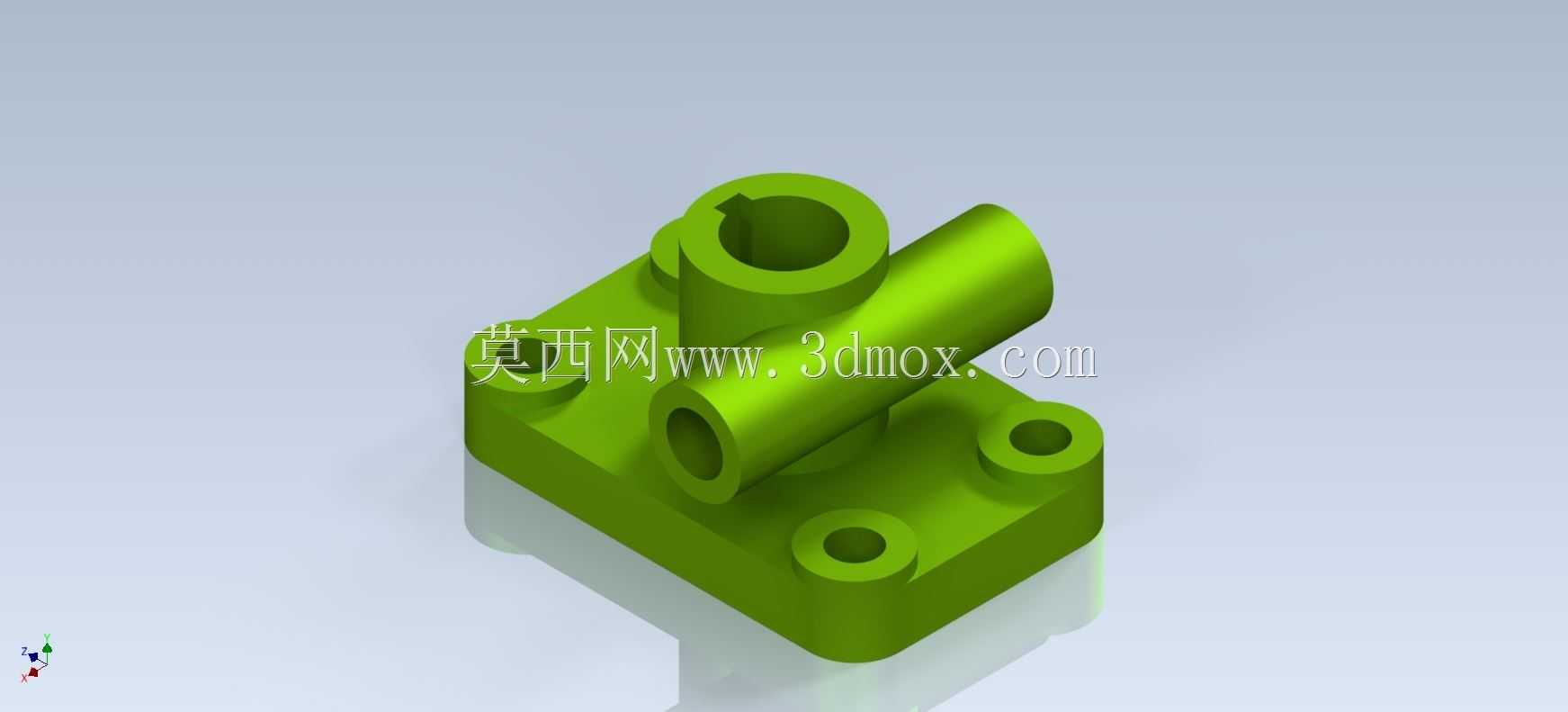

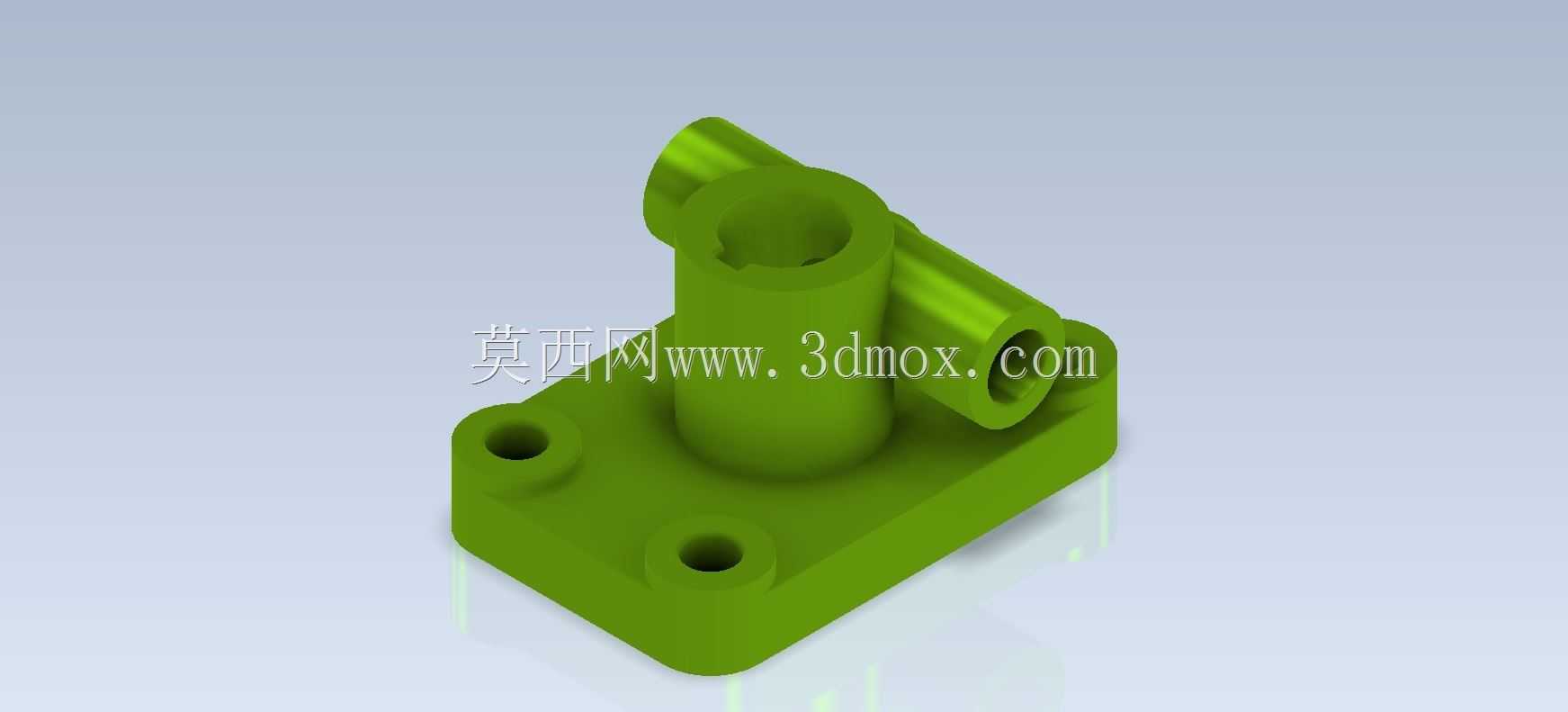

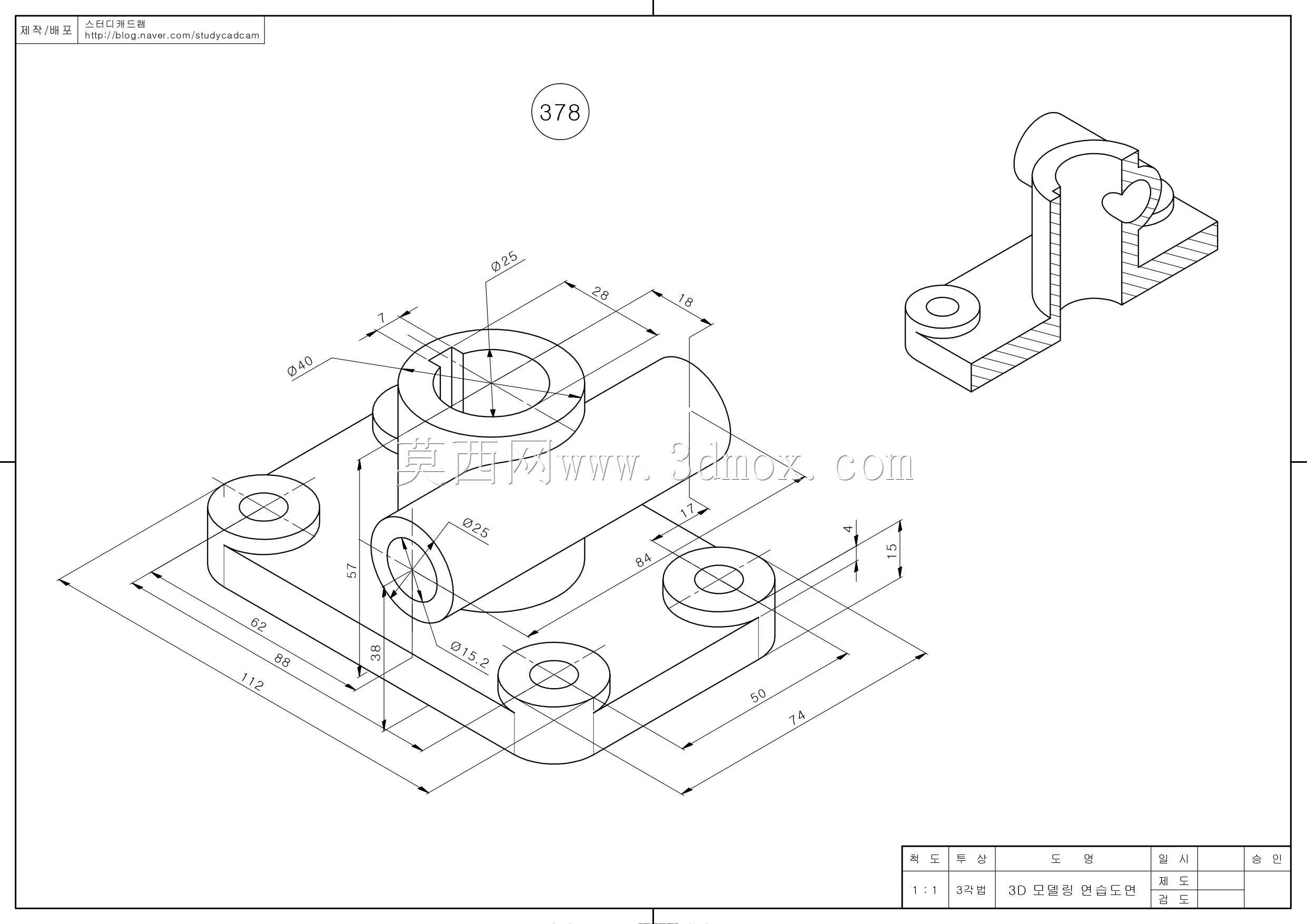

　　在小型液压动力单元、桌面级气动实验台以及紧凑型流体控制回路的搭建场景中，这类多通路集成式安装基座是核心的流体汇流载体，区别于传统管路拼接的分散式连接结构，一体化的块体设计能大幅减少外接管路的接头数量，从根源上降低流体泄漏的概率，同时压缩整个控制单元的安装占用空间，在教学实验设备、小型自动化生产线的流体控制模块中应用十分广泛。从结构功能来看，该基座本体承担了三个核心作用：一是作为流体通路的集成载体，块体内部预留的交叉孔道可实现不同方向管路的连通，侧面横向贯通的大口径通孔为主流体通路，可接入主进油或主进气回路，顶部垂直布置的大口径通孔为执行元件接口，可直接安装小型溢流阀、节流阀或者压力表接头，

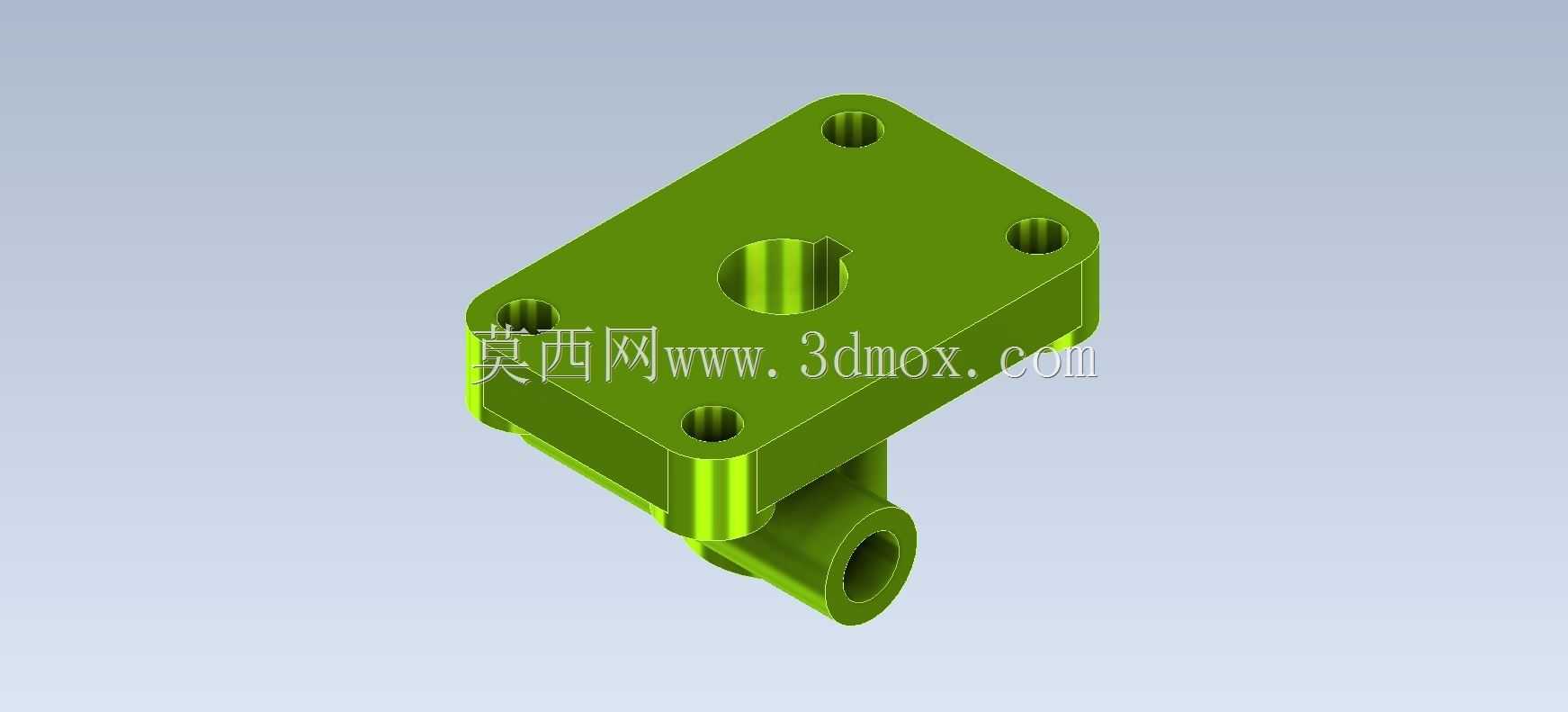

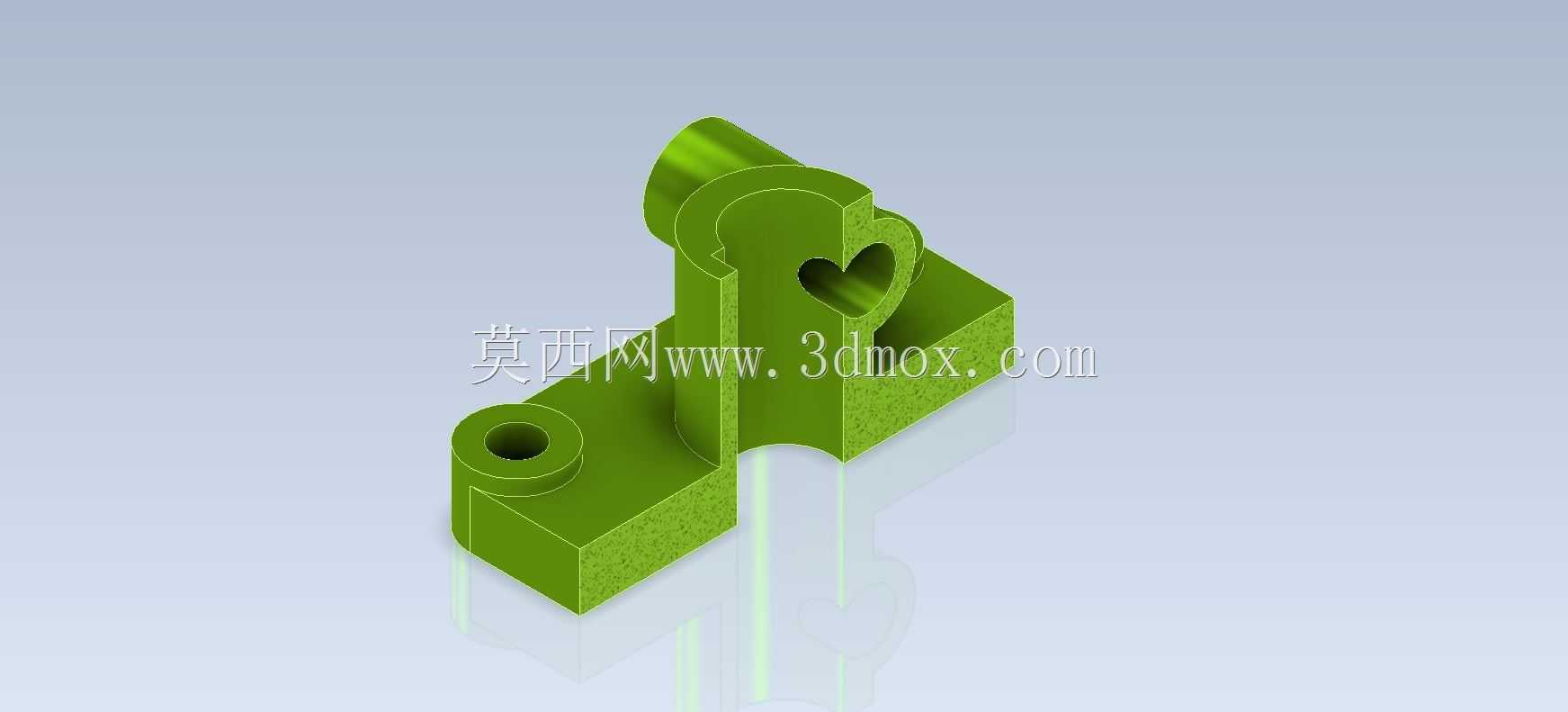

　　底座平面上均匀分布的三个小口径通孔为辅助通路，可接控制回路或者测压接头，各孔道在块体内部按照流体流向做了贯通处理，孔口位置均预留了标准管螺纹的加工余量，方便后期装配时攻丝安装接头；二是作为元件的安装承载基体，底部方形法兰边的四个安装孔位可穿过内六角螺栓，将整个基座固定在设备安装面板或者阀组支架上，法兰边的平面度设计要求控制在0.05mm以内，保证安装后不会因为贴合面间隙产生渗漏；三是作为流体的导流缓冲结构，块体内部孔道的交汇处做了圆弧过渡处理，避免直角拐角造成的流体压力损失，同时减少高速流体对孔壁的冲蚀，延长基座的使用寿命。设计过程中首先要确定的是各通路的通径匹配关系，主流路通孔的通径要根据系统额定流量计算，

　　通常按照流体流速3-5m/s的经验值选取孔径，避免通径过小造成压损过大，或者通径过大导致块体体积冗余；辅助通路的通径通常取主流路的1/2到2/3，满足控制回路或者测压回路的流量需求即可。安装边界方面，该基座整体为方形底座加凸台的结构，底座的长宽尺寸要匹配安装面板的预留孔位间距，通常四个安装孔的中心距要符合通用阀块的安装孔距标准，方便和现有支架互换；基座的总高度要考虑上方安装阀件后的操作空间，避免阀件手柄或者接线端子和周边设备产生干涉，侧面横向伸出的通路接口要预留足够的管路安装空间，保证接头拧紧时扳手有足够的操作角度，不会和底座或者其他接口碰撞。细节设计上，各孔道的外端面都做了0.5mm的倒角处理，一方面去除机加工产生的毛刺，

　　避免装配时割伤密封圈，另一方面也能引导管接头顺利旋入螺纹孔；底座安装孔的位置做了沉头孔设计，螺栓安装后头部不会突出底座平面，保证基座和安装面完全贴合；块体的所有外棱边都做了R1的圆角处理，避免尖锐棱边在装配过程中划伤操作人员，同时也减少应力集中，避免块体在受压情况下出现棱边开裂的问题。实际选型应用时，需要先核对系统的工作压力，该类一体式机加工基座通常采用铝合金或者工程塑料制作，铝合金材质的额定工作压力可达到16MPa，适合中低压液压回路使用，工程塑料材质的额定工作压力通常在1MPa以内，适合低压气动回路或者教学演示场景；装配前需要对内部孔道做去毛刺和清洗处理，避免机加工残留的铁屑进入流体回路，造成阀件卡滞或者密封件损坏；安装时要在底座和安装面之间加装对应厚度的耐油橡胶垫片，进一步提升密封性能，螺栓拧紧时要按照对角顺序逐步拧紧，避免拧紧力不均造成基座变形，导致内部孔道错位或者贴合面渗漏。
