钣金折弯安装固定支架练习构件

　　该钣金构件属于典型的小型安装固定类支架，在通讯设备、小型电子装置、低压电控组件的内部装配场景中应用广泛，主要承担元器件承托、模块定位、相邻结构件连接的作用，是小型机电产品内部结构中十分常见的支撑类零件。从实际使用场景来看，这类支架多安装在设备壳体的内壁平面上，或是相邻两个结构模块的衔接位置，一侧通过紧固件穿过板件上的预制孔完成与基体的固定，另一侧的承托面用来搭载小型PCB板、传感模块、走线固定座或是轻质功能组件，能够在有限的设备内部空间里，完成不同安装方向的结构衔接，避免元器件直接悬空固定带来的振动松脱风险。

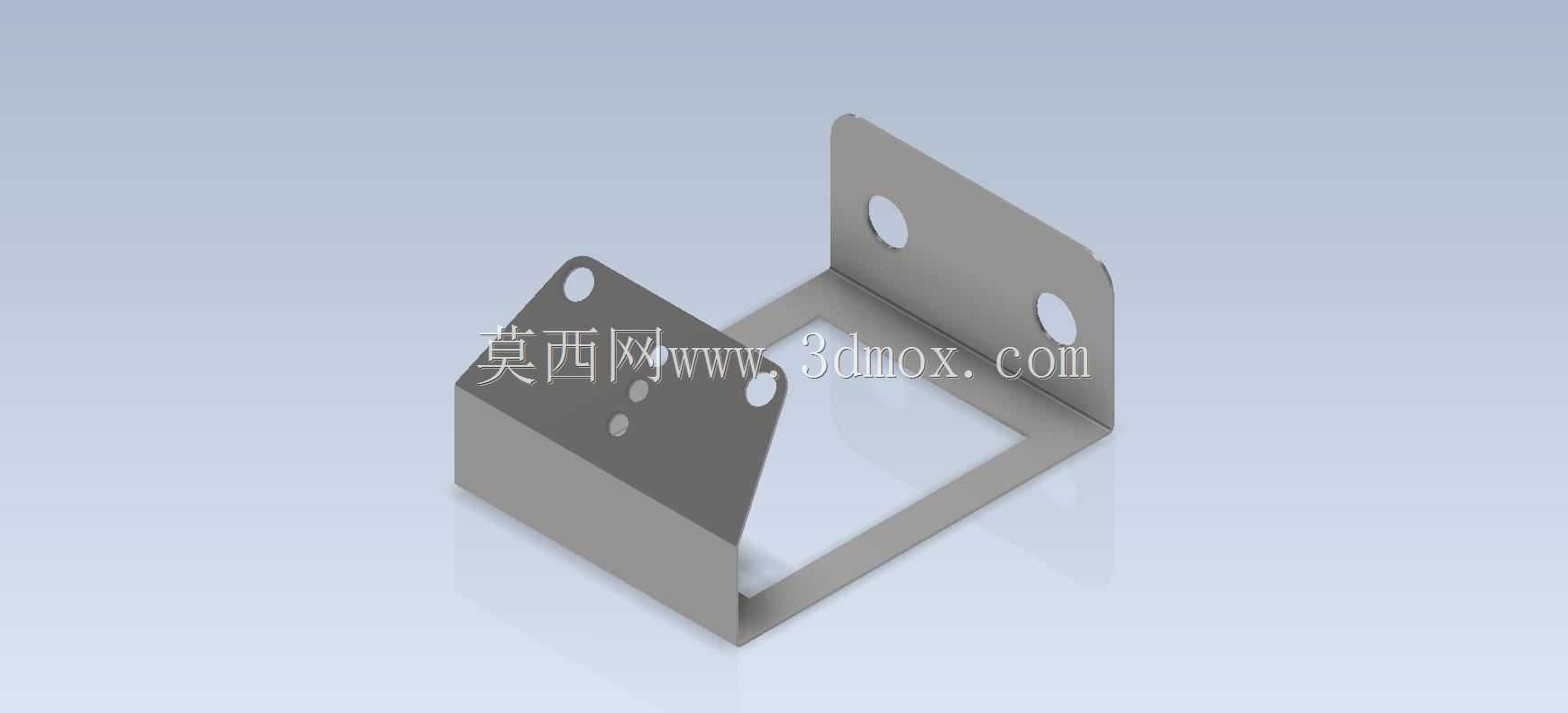

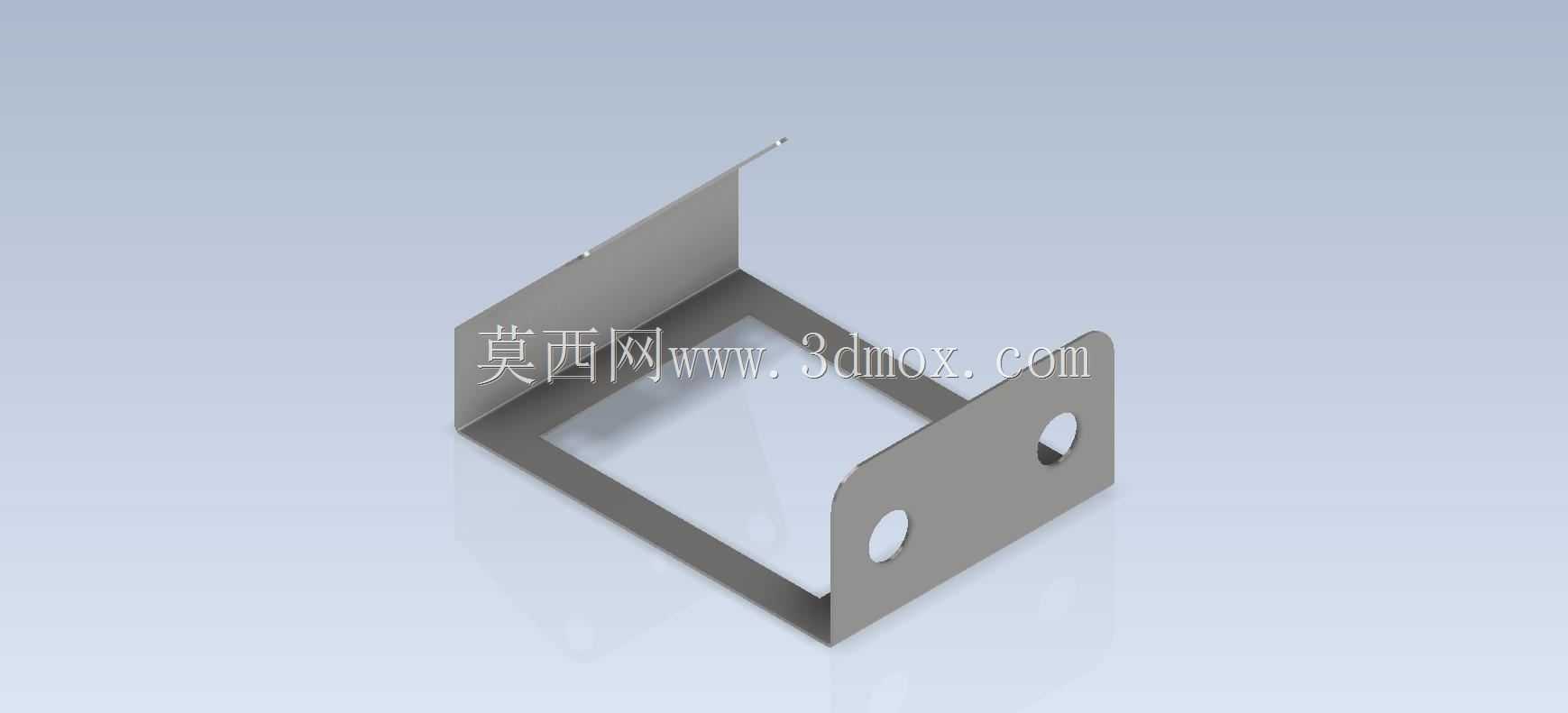

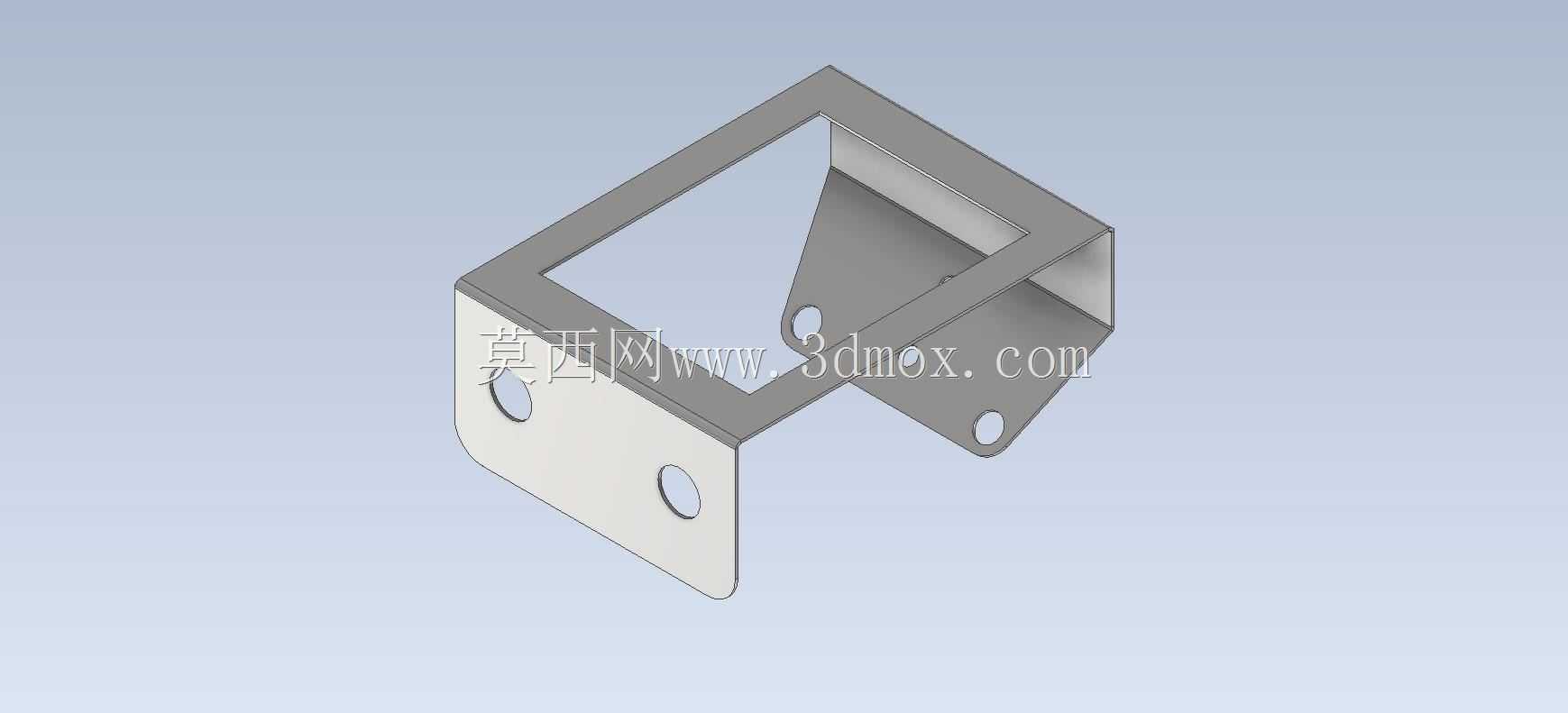

　　从结构设计思路来看，该零件采用单块钣金板材一体折弯成型，没有额外的焊接、铆接拼接工序，加工时仅需要通过激光切割或数控冲裁完成板材落料与孔位加工，再通过折弯机完成两道垂直方向的折弯工序即可成型，加工工序短，批量生产时的一致性容易控制，材料利用率高，适合小批量打样与大批量量产。零件的两个垂直折弯边分别承担不同的功能：其中一块带双安装孔的折边为固定侧，孔位间距按照常规的M3/M4紧固件安装尺寸设计，安装时可以通过两颗螺丝完成与基体的锁紧，双孔设计能够限制支架的转动自由度，避免长期受振动影响出现位置偏移；另一块带多孔位的折边为功能安装侧，板面上的不同孔径分别对应不同规格的紧固件安装需求，既可以固定主功能模块，也预留了小孔位用来固定扎带、接地端子这类小型辅件，适配不同的内部装配需求。底部的框型折弯结构形成了一个开放式的容纳空间，可以避让基体表面的凸起焊点、加强筋或是走线，避免安装时出现结构干涉，同时框型结构相比整块封闭板材，在保证结构刚性的前提下减轻了零件自重，也减少了板材的用料。

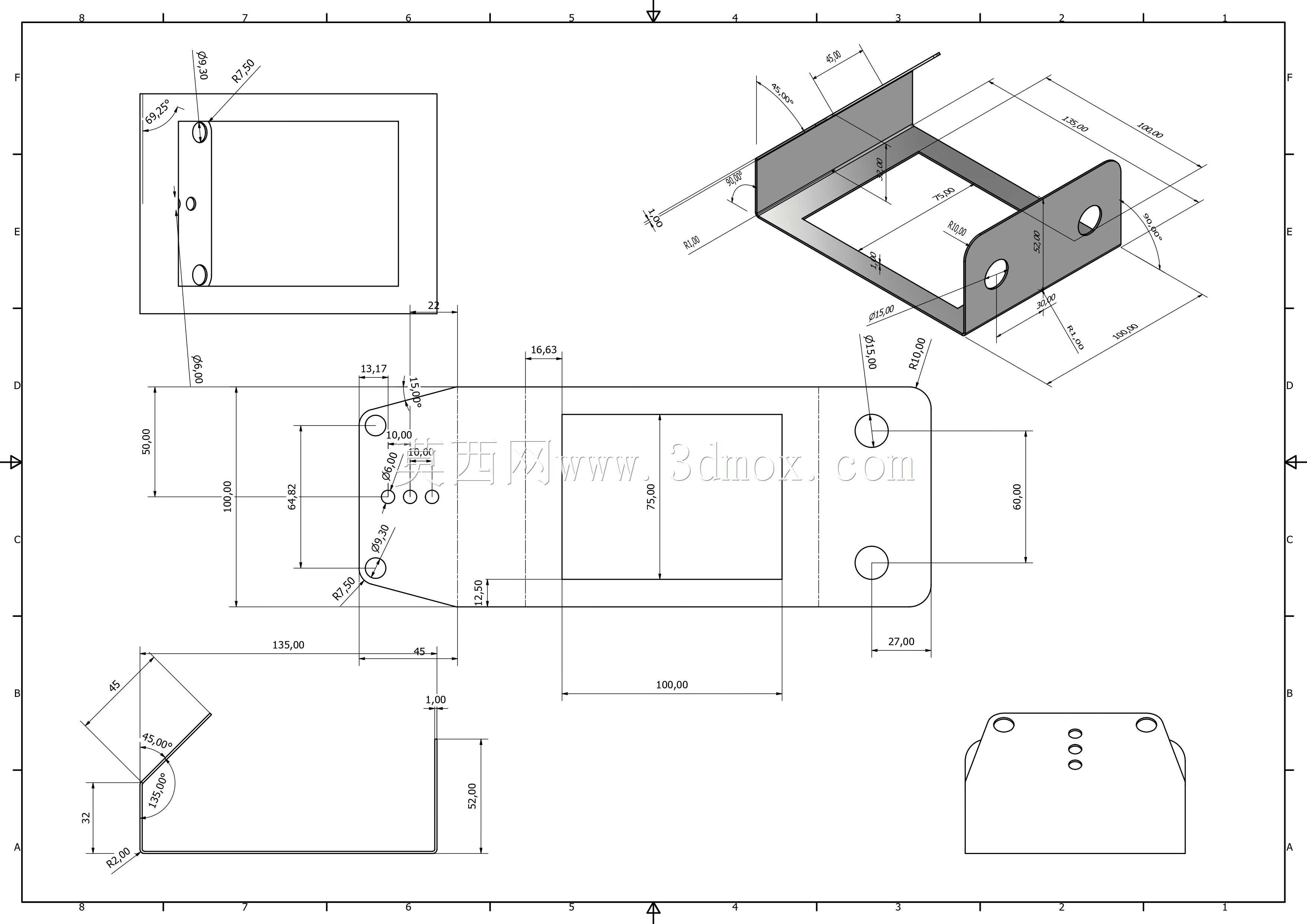

　　从安装边界与尺寸适配角度来看，这类小型钣金支架的整体轮廓尺寸通常控制在50mm-80mm的区间范围内，折弯高度根据内部安装空间的避让需求设定，板材厚度多选用1mm-1.5mm的冷轧钢板或是镀锌钢板，既能够保证承托轻质元器件时的结构刚性，不会因为长期受力出现折弯变形，也不会因为板材过厚导致折弯难度增加、零件重量超标。安装孔的边距设计符合钣金加工的工艺要求，孔中心到折弯边的距离大于两倍板材厚度，避免折弯时孔位出现拉扯变形；折弯处的内R角匹配板材厚度设置，不会因为R角过小导致折弯处出现开裂，也不会因为R角过大导致折弯尺寸出现偏差，影响后续的装配精度。零件的所有外露边缘都经过去毛刺处理，安装时不会划伤操作人员或是设备内部的线材，表面处理可以根据使用场景选择镀锌、喷塑或是电泳，满足不同设备内部的防腐蚀、绝缘要求。

　　对于钣金初学者而言，这类零件的建模练习能够很好地掌握钣金模块的基础操作逻辑，从基础的基体法兰创建，到边线法兰的折弯参数设置，再到成型过程中的孔位避让、折弯扣除值的设定，都能通过这个简单的构件得到充分练习，同时也能直观理解钣金零件从设计到加工的工艺逻辑，理解设计时如何兼顾加工可行性与装配实用性，避免出现设计的零件无法加工、或是装配时出现干涉的问题。在实际的设备装配中，这类支架虽然结构简单，但是直接影响内部元器件的固定可靠性，设计时需要充分考虑安装面的平面度、孔位的位置公差，保证安装后支架不会出现翘曲，承托的元器件位置精度符合设备整体的装配要求。
