这类带双侧安装支脚的钣金折弯壳体,在小型工控模块、通讯中继单元、桌面型传感设备的防护结构中应用十分广泛,日常做设备结构设计时,这类零件是最常见的钣金入门练习载体,也常作为量产设备的内置防护构件使用。从实际使用场景来看,这类壳体主要承担两个核心作用,一是为内部的电路板、小型接线端子或者传感核心元件提供物理防护,隔绝车间环境里的粉尘、少量飞溅的切削液,同时避免设备运维过程中操作人员误触内部带电部件或者精密接线端;二是通过一体折弯的支脚结构,直接完成整个模块在设备机架、安装面板或者墙面走线槽上的固定,不需要额外设计转接支架,能有效压缩整机组装的零件数量,降低装配环节的工时消耗。

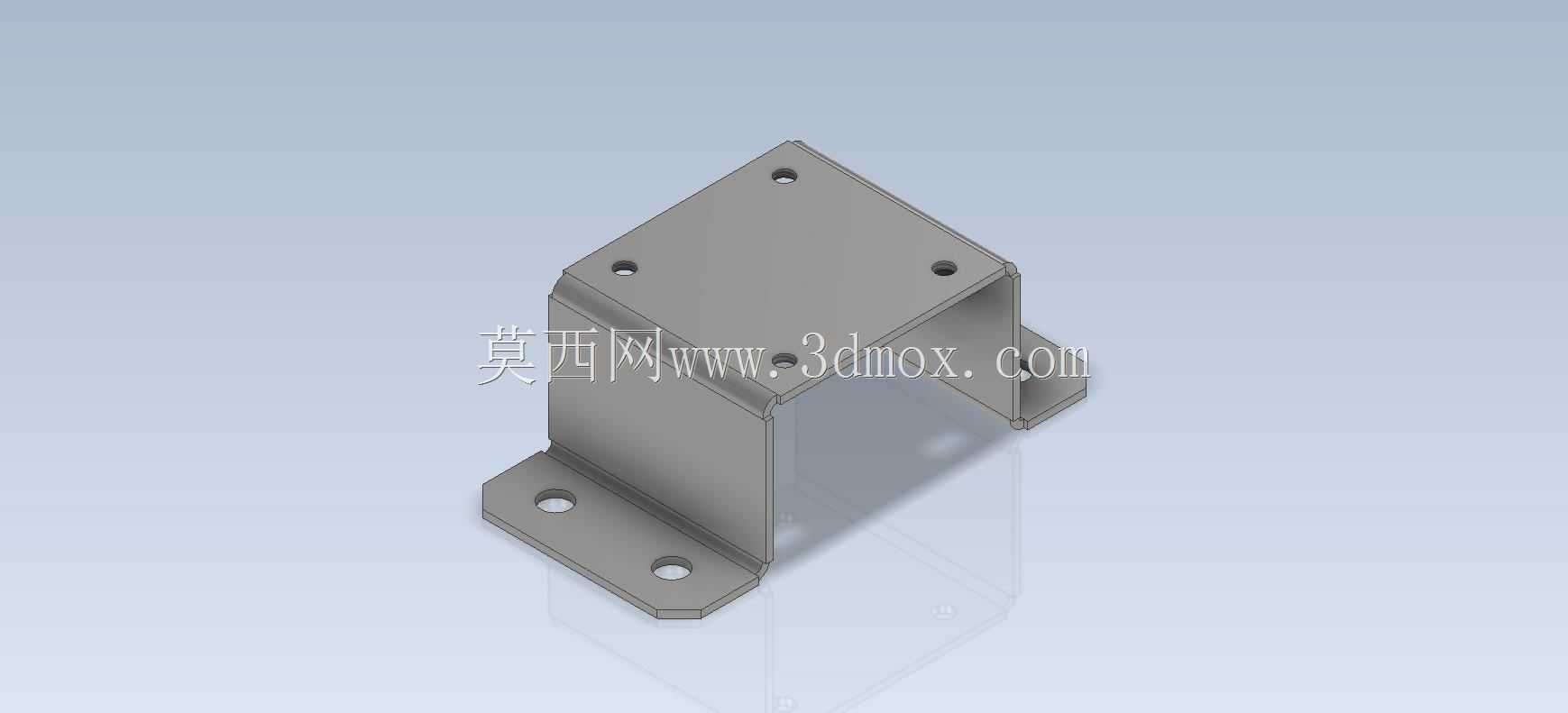

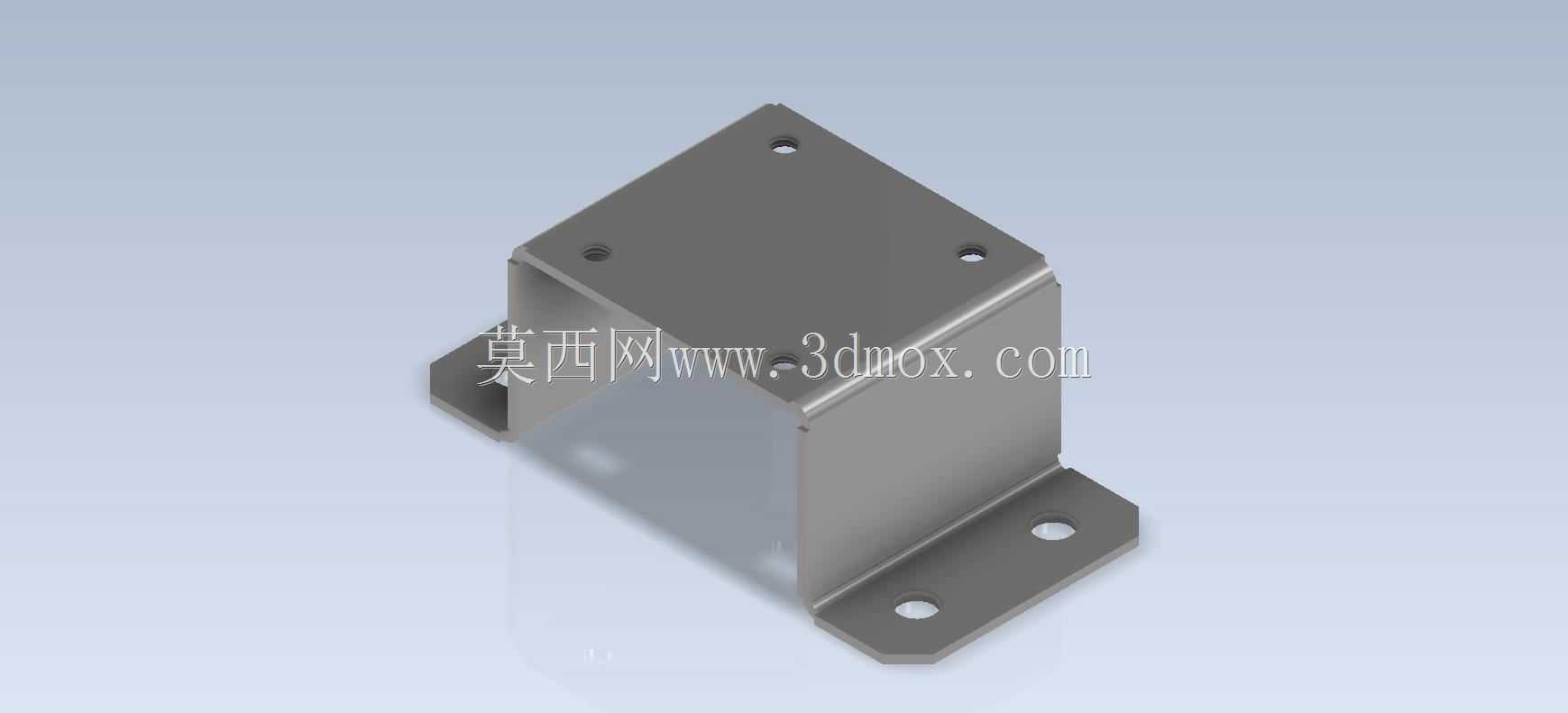

从结构设计思路来看,这个零件采用单块钣金板材折弯成型的工艺路线,没有额外的焊接拼接结构,所有的连接依靠板材自身的折弯咬合以及后续的自攻螺丝或者拉铆螺母完成,这种设计最大的优势是加工工序少,常规数控冲床完成落料、冲孔之后,只需要经过折弯工序就能成型,不需要做后续的焊接打磨,零件的加工一致性好,批量生产时的成本控制优势非常明显。壳体的主体为四方盒型结构,顶部平面预留了四个安装孔位,这些孔位一方面可以用来固定上盖板,实现壳体内部的封闭,另一方面也可以作为内部元件的安装固定孔,直接将小型PCB板或者接线模块通过铜柱固定在壳体顶壁内侧,不需要额外在壳体内壁焊接安装凸台,进一步简化了加工流程。

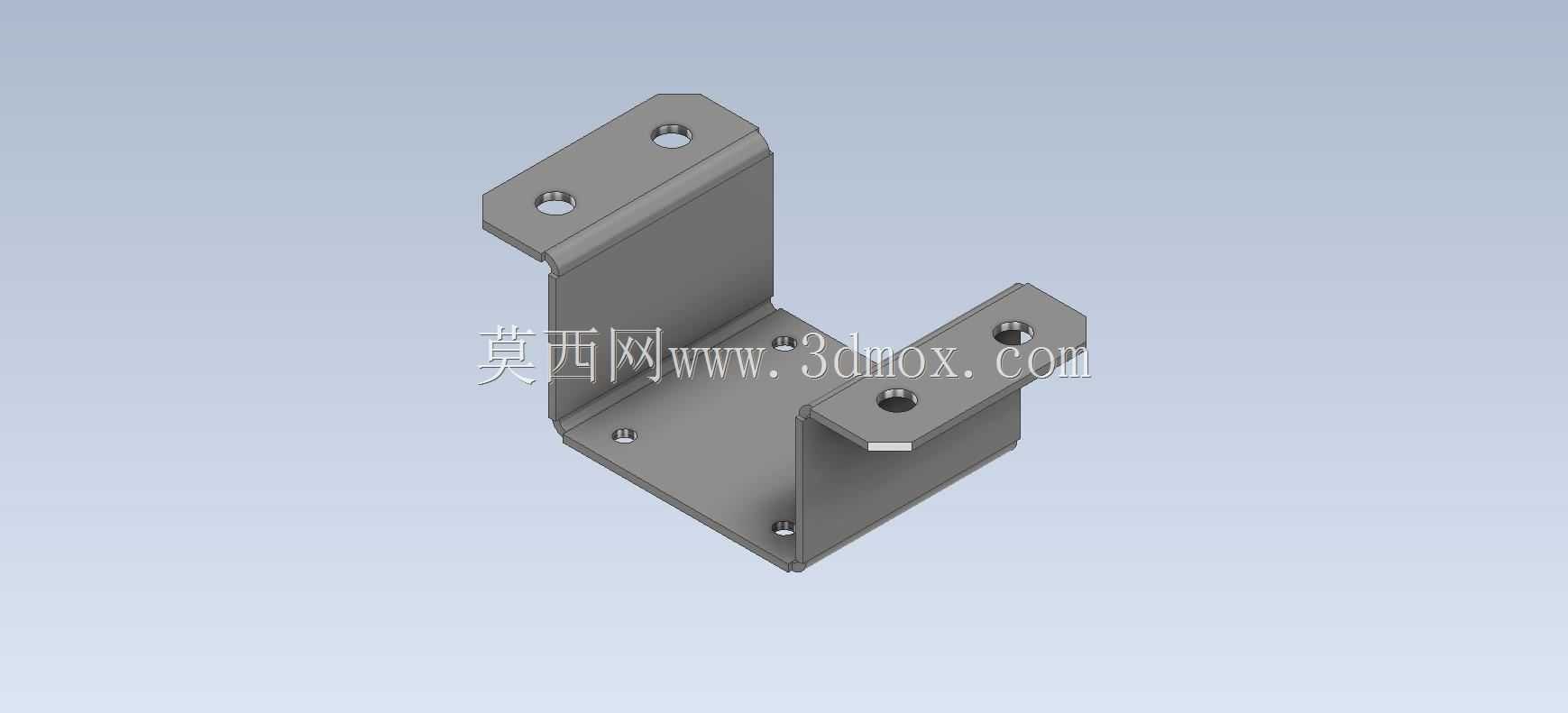

两侧向外延伸的折弯支脚是整个零件的安装核心,每个支脚上都预留了两个贯穿的安装孔,孔位做了沉台设计,装配时可以使用圆头螺丝或者沉头螺丝完成固定,螺丝头不会突出支脚表面,避免安装后出现凸起干涉相邻部件的问题。支脚的折弯角度做了90度精准控制,折弯处预留了合理的工艺缺口,避免折弯过程中板材出现撕裂或者褶皱变形,同时支脚与壳体主体的折弯过渡处做了小半径圆角处理,既可以减少折弯处的应力集中,提升零件整体的结构强度,也能避免尖锐的直角边划伤装配人员的手部,符合机械结构设计的安全规范。

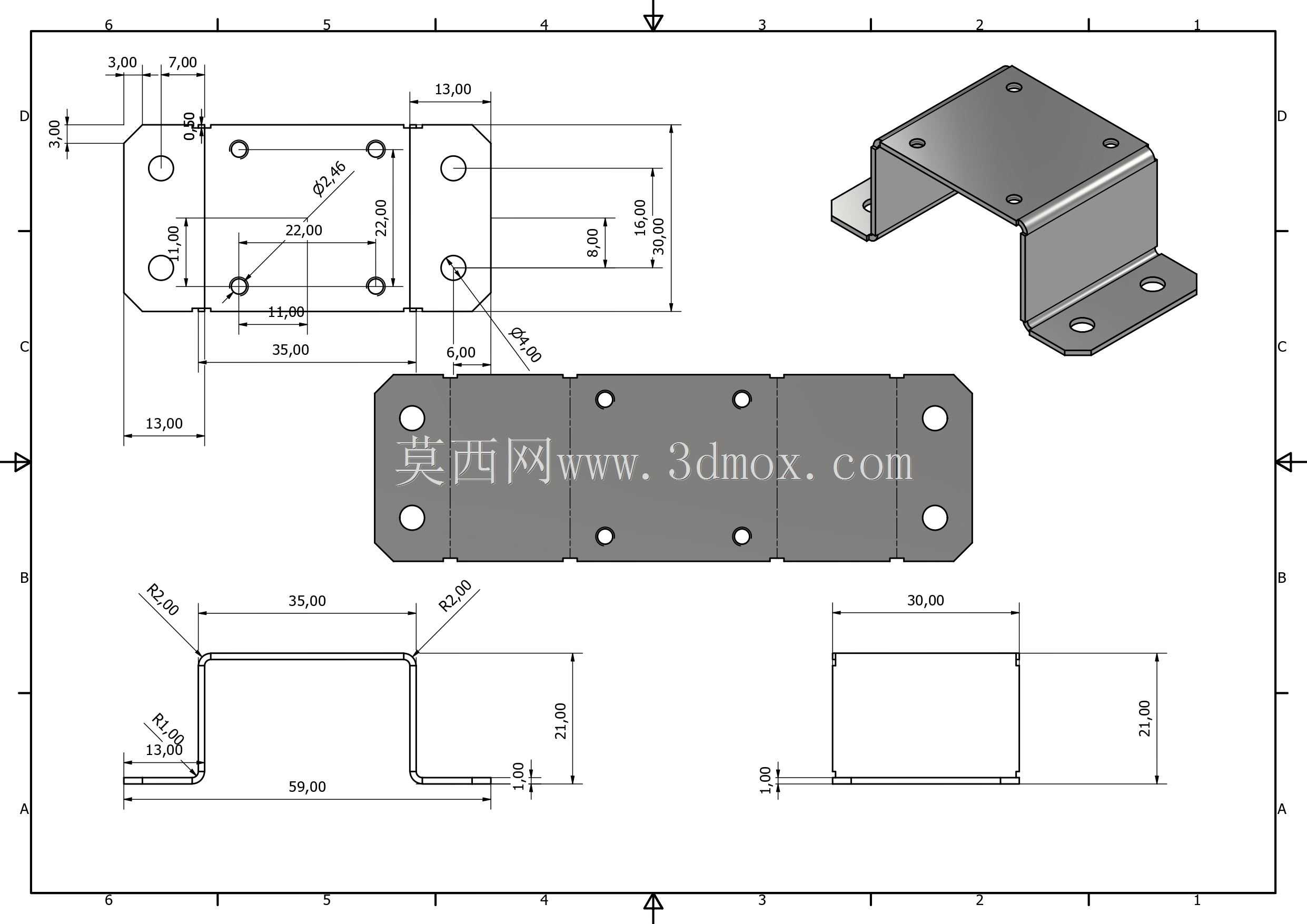

从安装边界尺寸来看,这类壳体的主体内部净空尺寸刚好可以容纳常规尺寸的小型通讯模块或者继电器组,支脚的外伸长度经过核算,安装后壳体主体与安装面之间会留出微小的间隙,这个间隙一方面可以为壳体内部的元件提供一定的散热空间,避免安装面与壳体完全贴合导致热量积聚,另一方面也可以让设备的连接线从壳体底部的间隙引出,不需要在壳体侧壁额外开设大尺寸的走线孔,简化了板材的冲孔工序。壳体的侧壁没有做额外的开孔,整体封闭性较好,适合在粉尘较多的车间环境下使用,如果应用在散热需求较高的场景,也可以在后续的设计迭代中,在侧壁对应内部发热元件的位置冲制散热百叶或者阵列通风孔,不需要改动整体的折弯结构,设计拓展性较强。
做这类钣金结构的建模练习时,需要重点关注几个工程细节:首先是折弯系数的设置,不同厚度的钣金板材对应的折弯扣除值存在差异,建模时如果折弯系数设置错误,会导致最终落料尺寸出现偏差,折弯后支脚的安装孔位无法对齐安装面上的预留螺孔,直接造成零件报废;其次是孔位与折弯边的距离控制,所有的安装孔都需要与折弯边留出足够的安全距离,避免冲孔位置过于靠近折弯线,导致折弯过程中孔位出现拉扯变形,影响后续螺丝的装配顺畅度;另外就是折弯工艺缺口的设计,在板材折弯交汇的位置,必须预留尺寸合适的工艺缺口,否则折弯时相邻的壁面会出现材料挤压变形,导致壳体的拼接缝隙不均匀,影响整体的外观和装配精度。这类结构看似简单,实则涵盖了钣金设计最核心的几个工艺要点,不管是作为初学者的建模练习素材,还是作为实际设备中的防护结构使用,都有很强的实践参考价值,在小型通讯终端、工控传感模块、桌面型检测设备的结构设计中,这类一体折弯的钣金壳体都有着非常高的应用频次。
