杠杆式安装支座结构设计方案

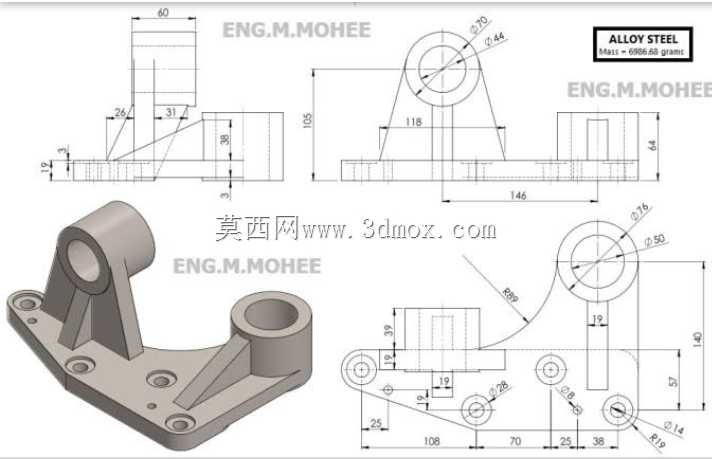

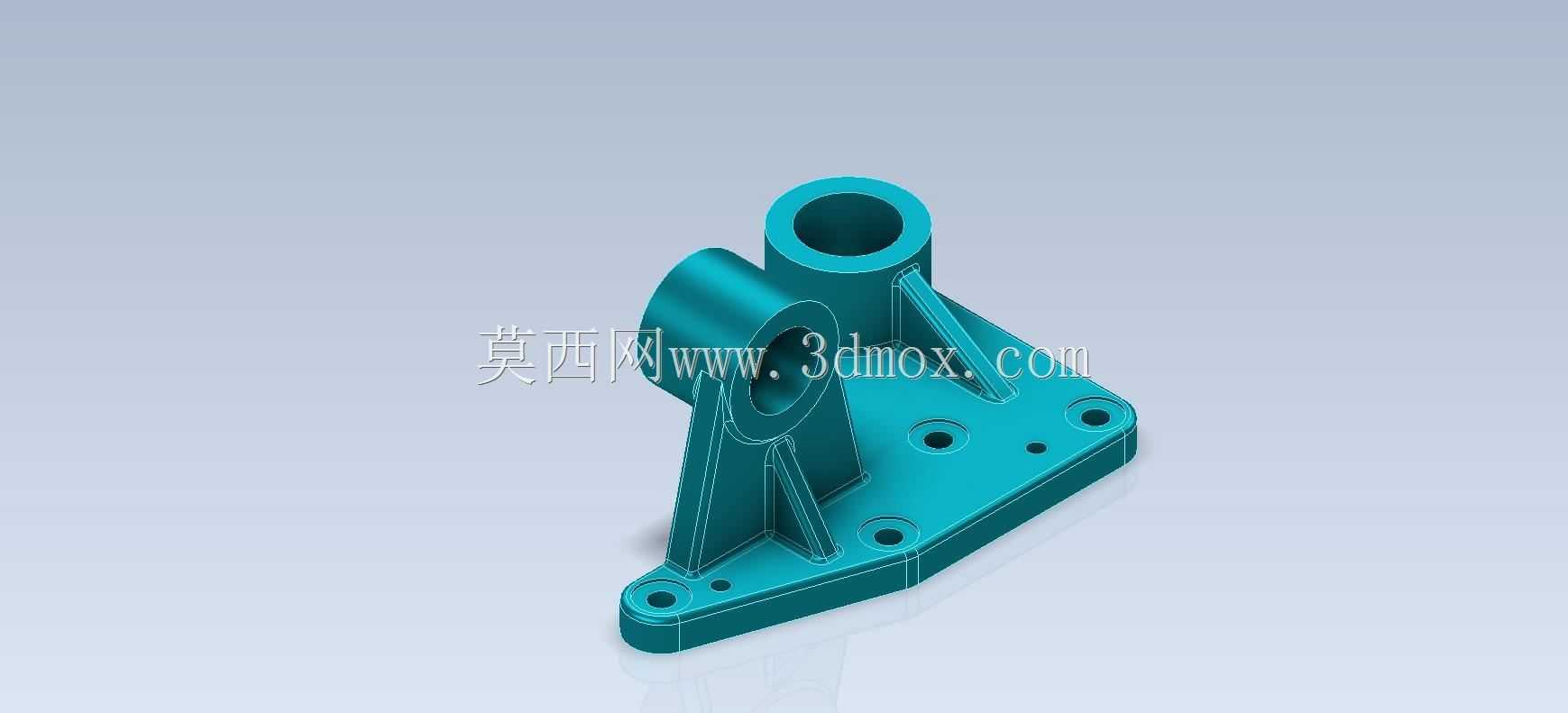

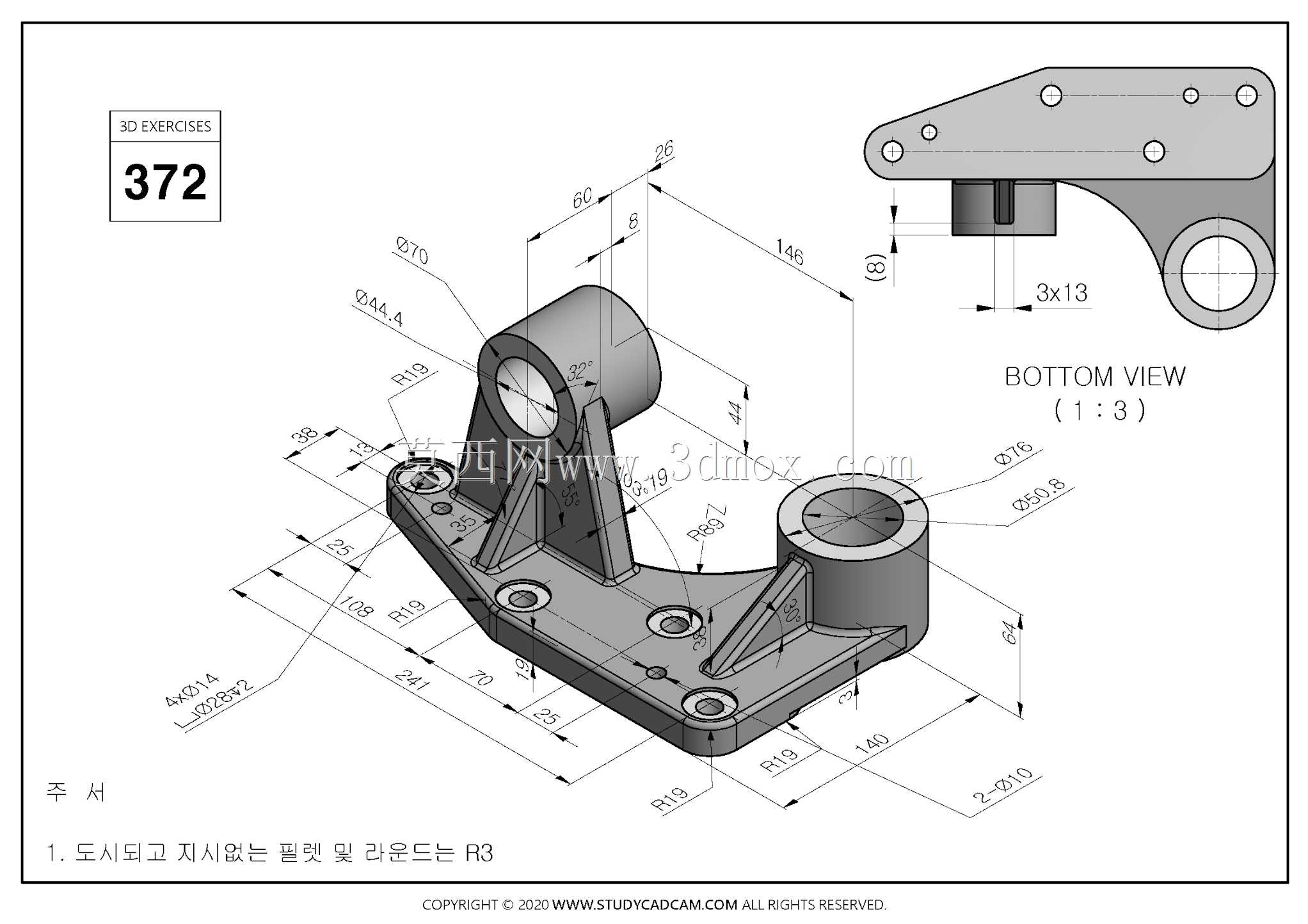

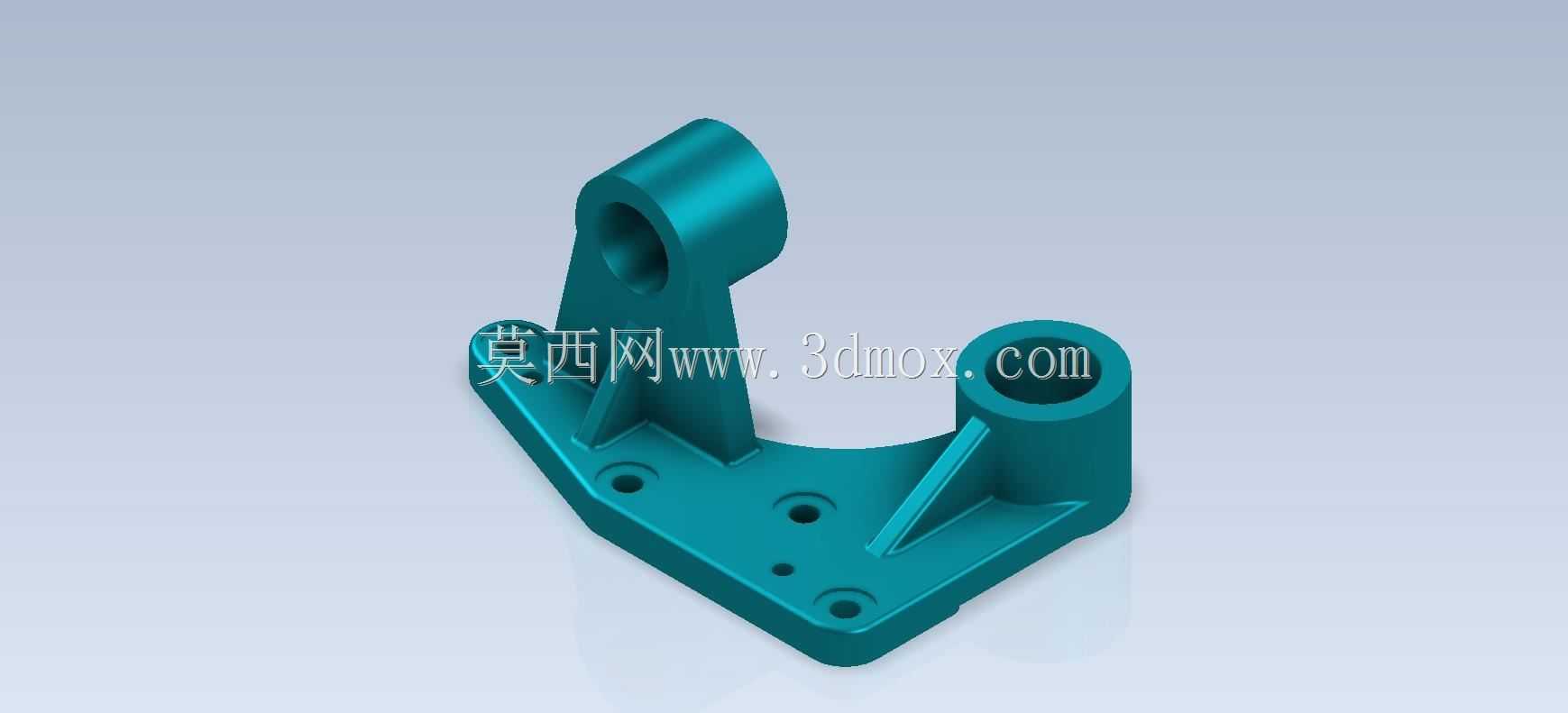

　　在轻工自动化输送线、小型工装夹具的摆动执行端，这类杠杆式安装支座是承担铰接传动、部件定位的核心支撑构件，日常工况下需要承受周期性的摆动力矩，同时要保证铰接点位的同轴度误差控制在0.02mm以内，避免长期运行出现铰接卡滞、磨损不均的问题。从结构布局来看，该构件采用一体化铸造成型后机加工的工艺路线，底座部分设置了三个沉头安装孔与两个定位销孔，安装时可先通过两个圆柱销完成与安装基面的定位，再穿入内六角螺栓完成锁紧，这种销钉加螺栓的组合固定方式，能有效抵消杠杆摆动时产生的横向剪切力，避免螺栓长期受剪出现断裂失效。底座上方设置两个高度不同的铰接筒结构，较高的铰接筒位于构件左侧，筒内为光孔设计，用于穿入铰接销轴连接动力输入摆杆，

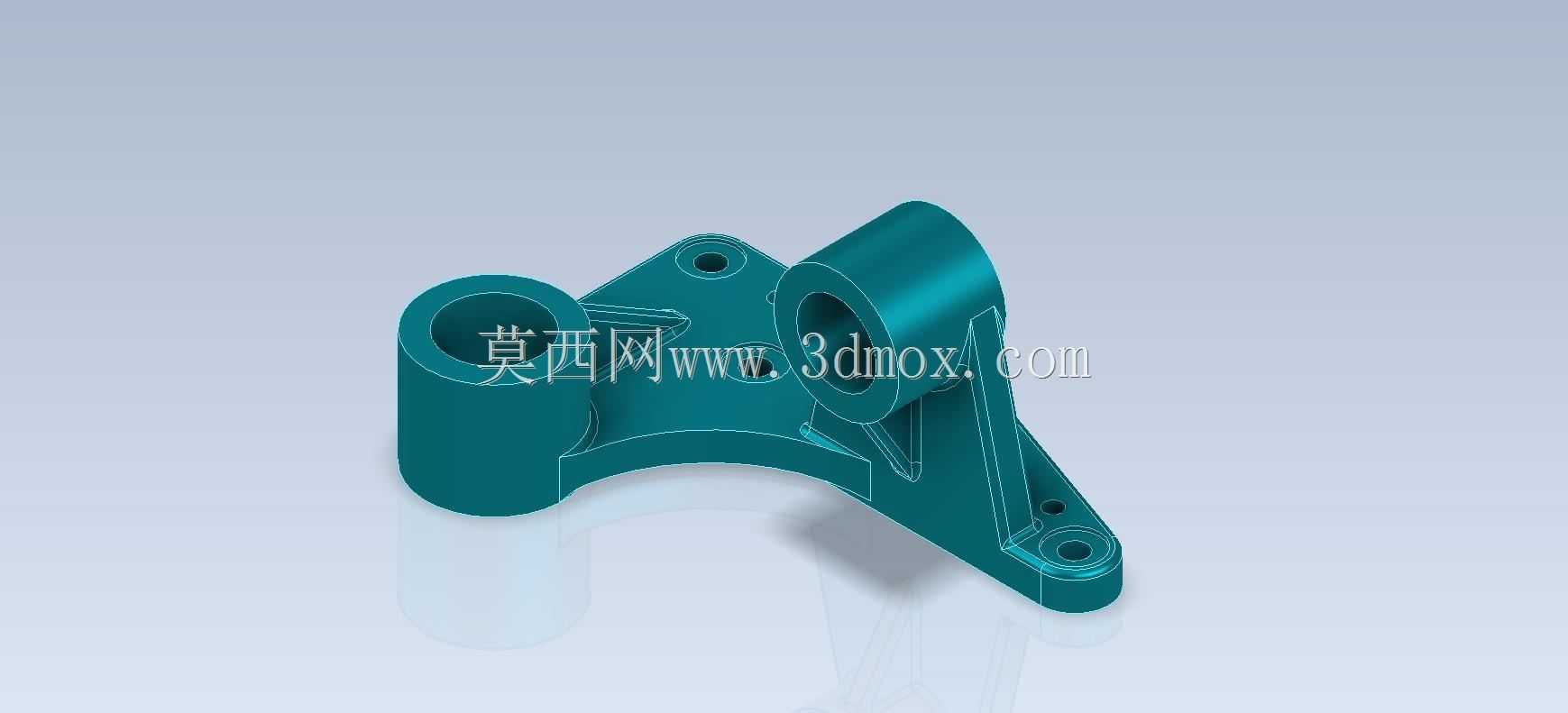

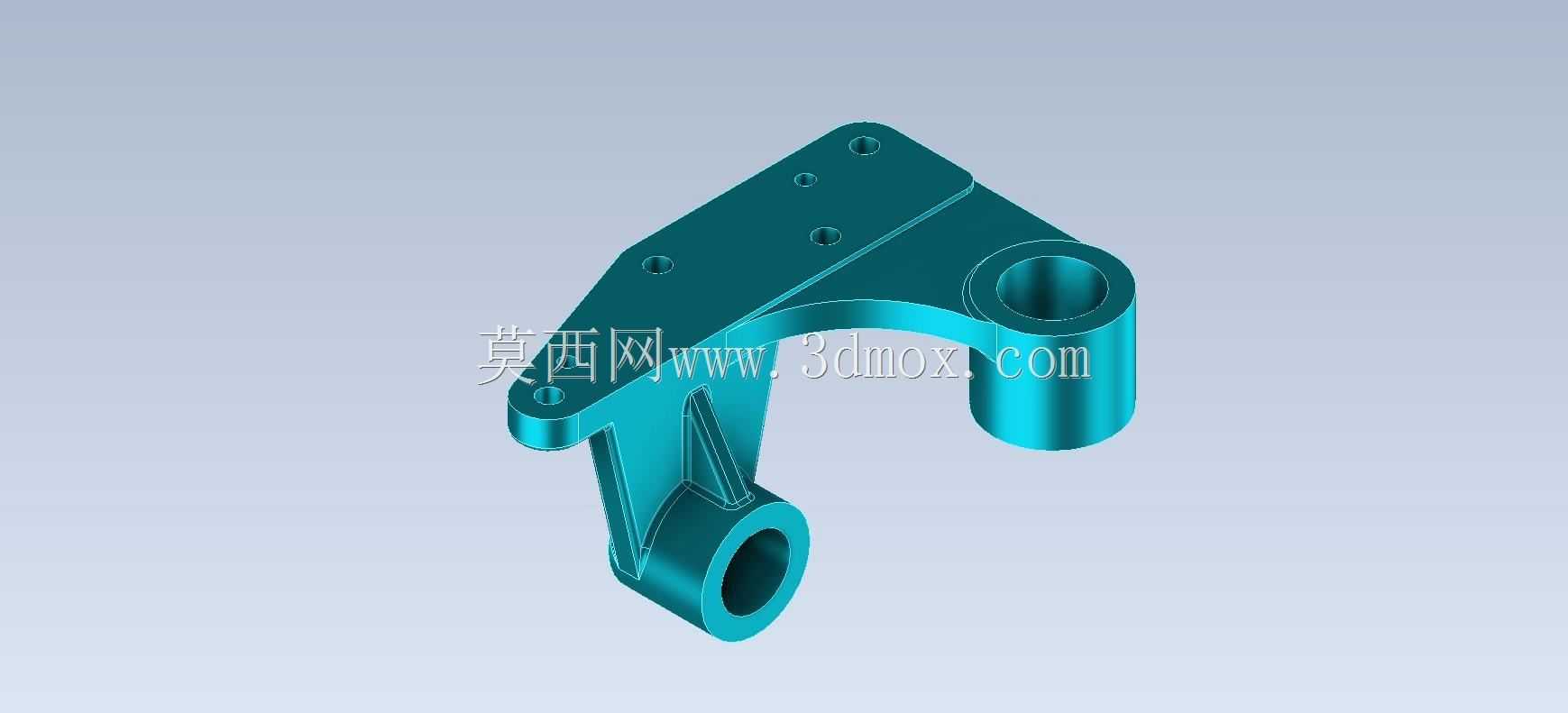

　　较低的铰接筒位于构件右侧，用于连接从动执行件，两个铰接筒的中心距经过严格计算，匹配对应传动比的杠杆力矩输出要求，保证动力传递过程中力的损耗控制在合理区间。两个铰接筒与底座之间均设置了三角形加强筋结构，筋板厚度从筒壁处向底座方向逐渐过渡，既避免了筋板与筒体连接处的应力集中，也能在不额外增加整体壁厚的前提下，大幅提升铰接部位的抗扭刚度，防止长期受交变载荷出现筒体根部断裂的问题。底座的轮廓采用半圆弧加直边的组合设计，半圆弧部分与右侧较低铰接筒的外圆保持同心，既减少了安装时与周边构件的干涉概率，也能在铸造时减少材料的不必要浪费，降低零件整体自重。从安装边界来看，该构件底座的安装平面平面度要求达到IT7级，安装孔的位置度公差控制在Φ0.

　　1mm以内，保证安装后两个铰接筒的轴线与安装基面保持垂直，避免铰接销轴安装后出现偏斜，导致摆动过程中出现额外的摩擦阻力。在实际应用场景中，这类支座常被用于小型自动化设备的拨料机构、压紧机构的铰接点位，相比分体式的铰接支座，一体化的结构减少了装配环节的累积误差，同时整体的刚性表现更优，能够适配每分钟30-60次的周期性摆动工况，正常维护条件下使用寿命可达3年以上。设计过程中需要重点关注两个铰接筒内孔的表面粗糙度要求，一般需要达到Ra1.6，保证与销轴配合时的磨损速率处于合理范围，同时筒壁的厚度要满足销轴挤压强度要求，避免长期受挤压出现筒壁变形。底座上的沉头孔深度需要匹配对应规格螺栓的头部高度，保证螺栓锁紧后头部不高出底座安装平面，

　　避免影响支座与安装基面的贴合度，两个定位销孔的位置需要与安装基面上的销孔位置严格对应，装配时采用过盈配合的方式装入销钉，保证定位的可靠性。筋板与底座、筒体的连接处均设置了R2-R3的铸造圆角，避免热处理或者受力时出现应力集中导致的开裂问题，构件的非配合表面采用喷塑处理，提升防锈能力，配合表面则采用发黑处理后涂防锈油，避免存储和使用过程中出现锈蚀。在建模练习过程中，这类零件可以帮助设计者掌握筋板特征、异形轮廓拉伸、同轴孔系设计的相关技巧，同时理解机械支撑构件在设计时需要兼顾的刚性、安装便利性、干涉规避等多维度要求，避免出现只关注外观形状而忽略实际工程应用需求的问题。实际选型替换时，需要根据实际传递的力矩大小调整铰接筒的高度、筒壁厚度以及筋板的厚度参数，同时根据安装空间的大小调整底座的轮廓尺寸，保证构件能够适配不同的安装场景，不会与周边的运动构件发生碰撞干涉。
