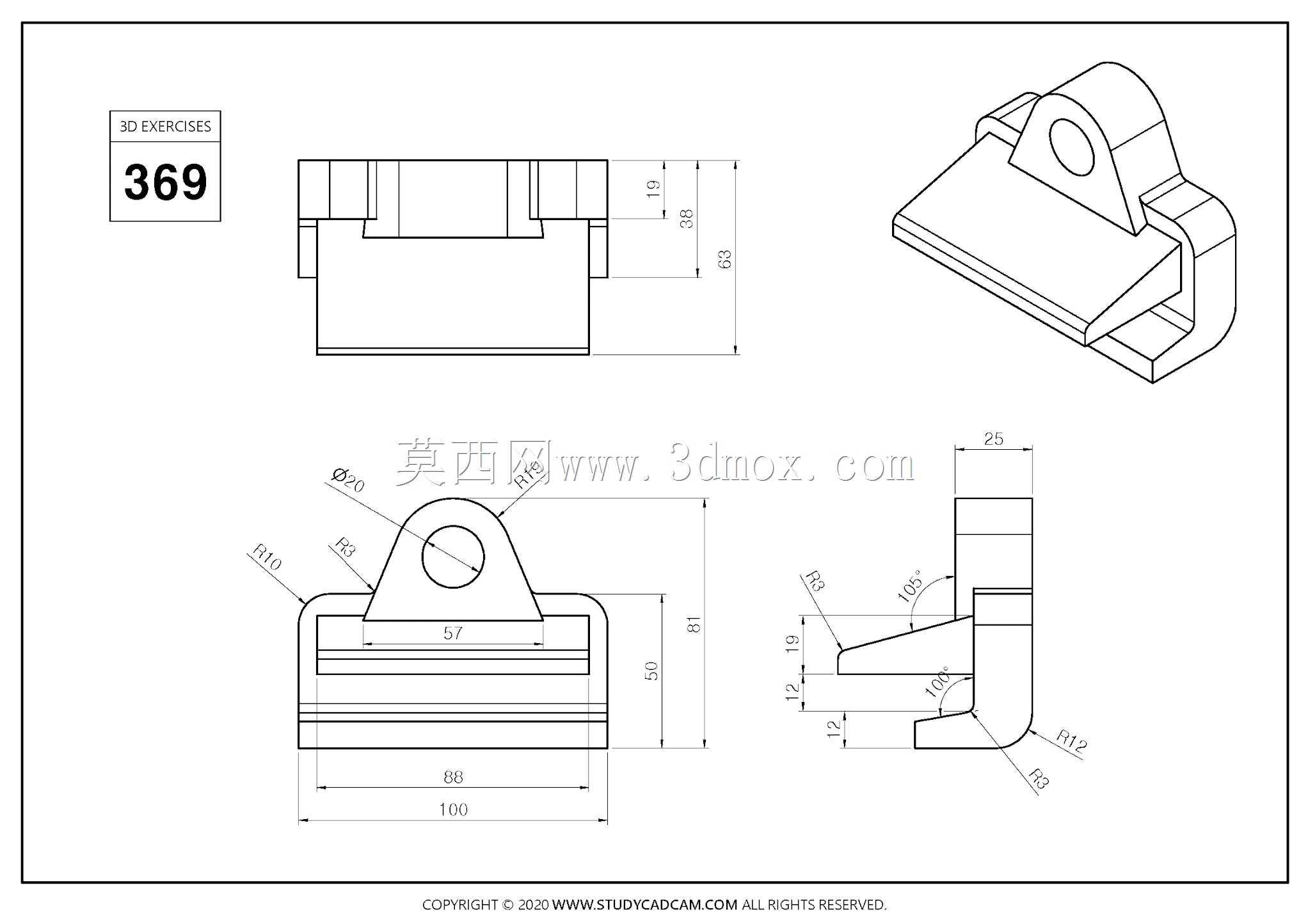

带铰接耳槽式卡扣连接结构件

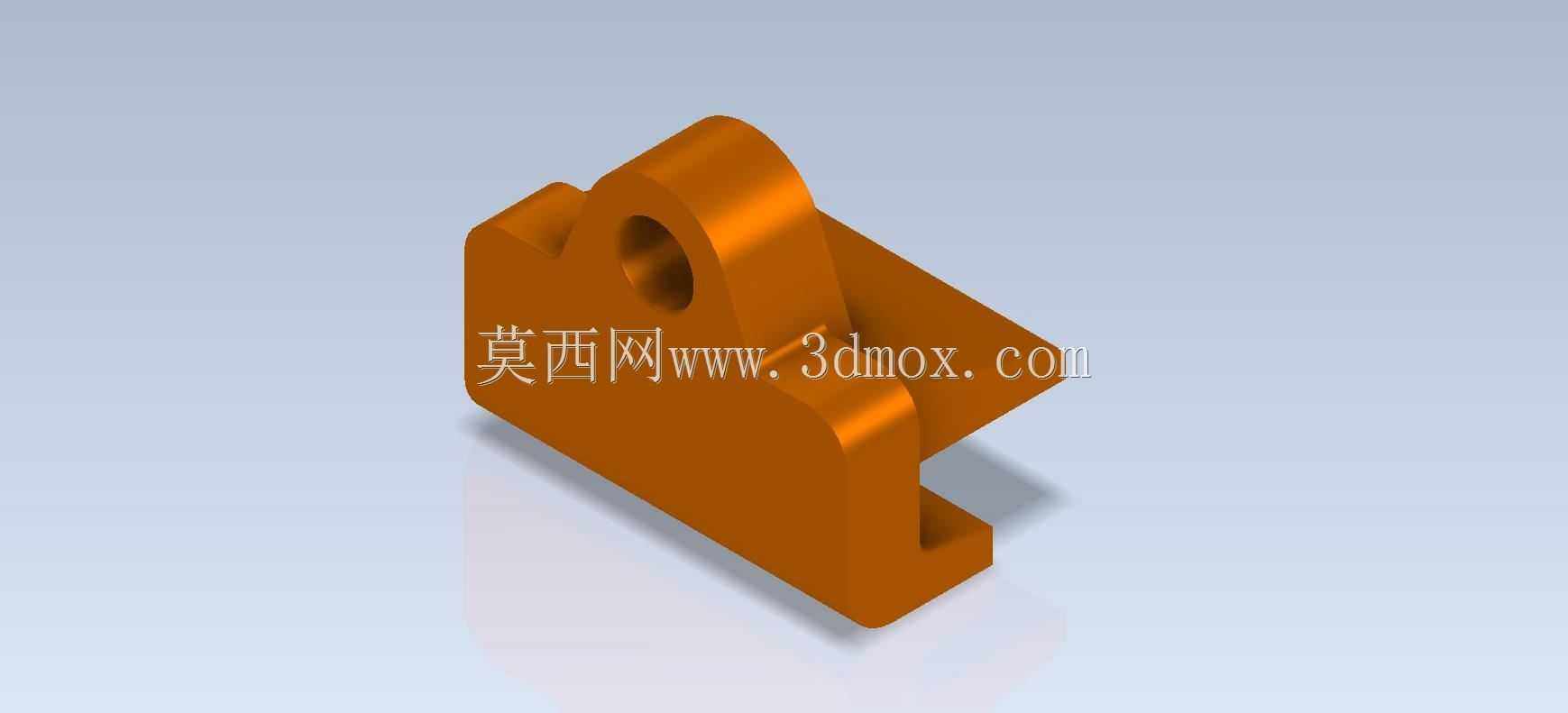

　　这个结构的核心受力点有两个，一个是槽位的卡接接触面，另一个是铰接耳的销轴孔壁，设计的时候首先要考虑卡接的预紧量，槽的内宽要比安装板的厚度大0.1到0.2毫米，不能做完全的零配合，不然安装板有平面度误差的时候就会卡不进去，槽的深度要保证卡入之后，零件在受侧向力的时候不会从安装板脱出，一般槽深要大于安装板厚度的1.2倍，同时槽口的位置要做15度的导入倒角，方便现场装配的时候快速对位，不用反复调整角度。然后是顶部的铰接耳，耳片的厚度要根据实际承受的拨动力来算，一般小型工装用的这类零件，耳片厚度不小于8毫米，销轴孔和销轴的配合选H8/f7的间隙配合，保证转动的时候没有卡滞，耳片的根部要做R3以上的圆角过渡，不能做直角，这类带铰接耳的槽式卡扣连接件，在轻工自动化输送线、小型工装夹具定位模块里应用十分普遍，很多人做建模练习时容易忽略实际装配的公差预留，只照着外观把形状拉出来，到实际出工程图打样的时候就会出现装不上、卡滞的问题。先从实际安装场景说，这类零件大多用在需要快速拆装、同时要保留一定转动自由度的工位，比如输送线上的挡料块快换支架、小型工装的定位压块铰接座，安装的时候槽位直接卡入预设的安装板边，不需要额外拧多颗螺丝，顶部的铰接耳用来穿销轴，连接压杆或者联动拨片，日常维护换型的时候，只要拔出销轴就能把整个卡扣件从安装位滑出来，比传统的螺栓固定结构节省至少三分之二的拆装时间，在小批量多品种的生产线上适配性很强。从功能特性来看，

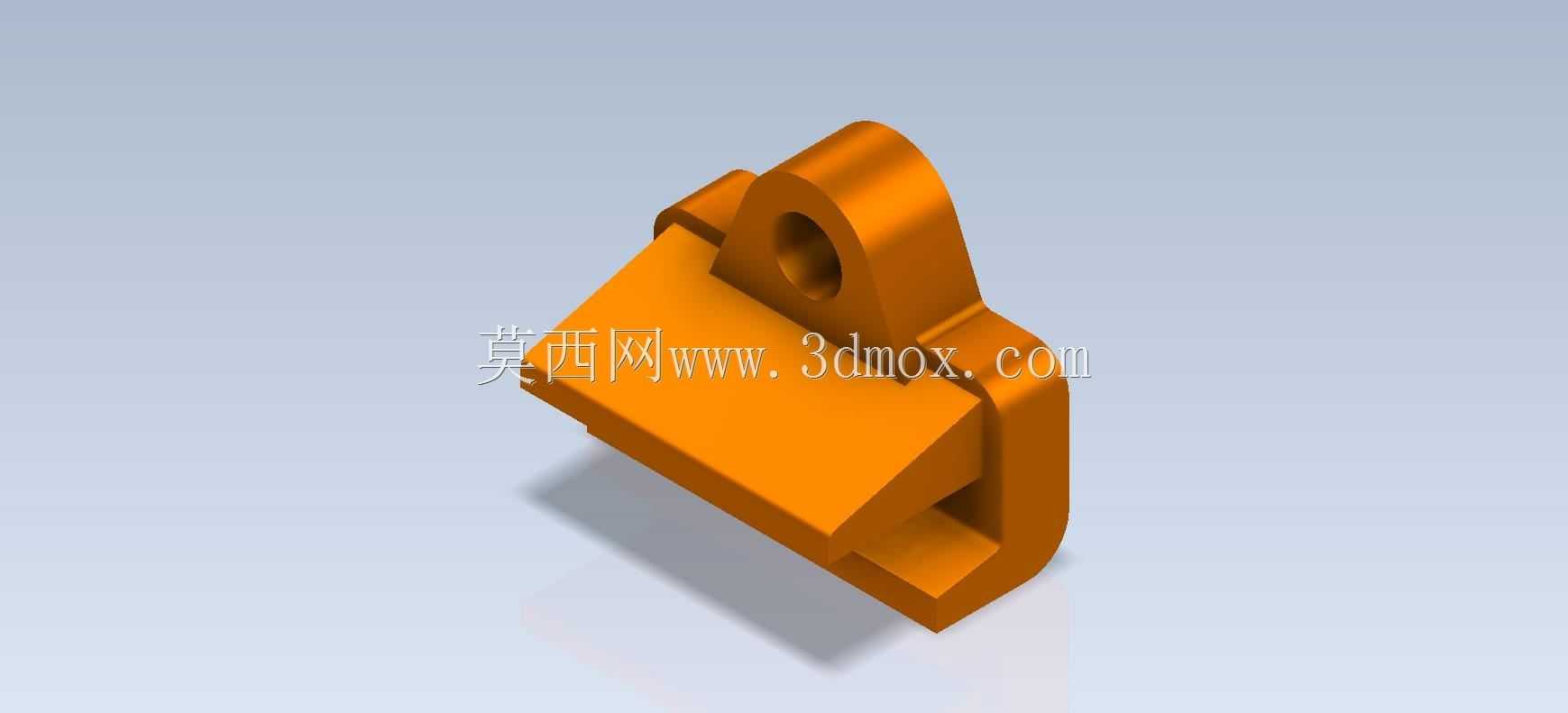

　　不然长期受交变载荷的时候，根部很容易出现应力集中断裂，很多新手建模的时候直接直角拉伸，实际受力测试的时候往往就是从根部开裂。再说到设计思路，整个零件采用对称式的结构布局，主体的承载块做了斜切面的减重设计，不是完全的实心方块，在保证整体结构强度的前提下，把非受力区域的材料去掉，既可以降低零件的重量，也能减少注塑或者铣削加工的时候的材料浪费，斜切面的角度不是随便定的，要和实际安装后拨杆的运动轨迹匹配，避免拨杆转动的时候和主体块发生干涉。外形尺寸方面，这类小型铰接卡扣的整体长度一般控制在45毫米左右，宽度在30毫米上下，铰接耳的中心高度距离安装槽的底面大概25毫米，这个尺寸边界刚好适配市面上大部分20毫米厚度的工业铝型材安装边，

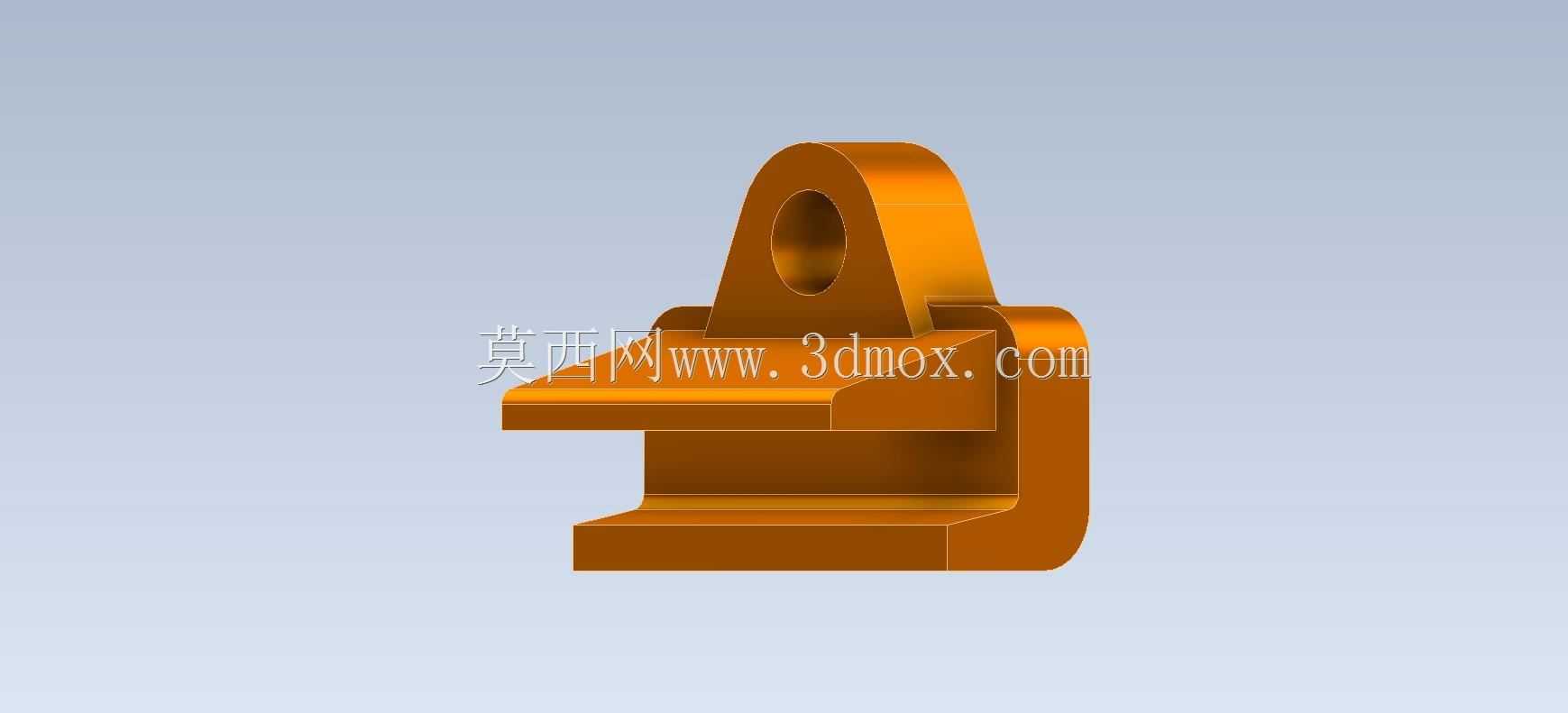

　　不需要额外做转接板就能直接装在现有型材框架上，安装的时候槽位卡入铝型材的槽边之后，侧面可以加一个紧定螺丝顶紧，防止长期受振动的时候零件滑移，当然如果是需要经常滑动调整位置的场景，就不用加紧定螺丝，靠槽和型材边的摩擦力就能保持临时定位。很多人做这类零件建模的时候，容易忽略拔模斜度的问题，如果是采用注塑工艺生产，所有的竖直面都要做1度左右的拔模斜度，方便脱模，如果是采用铝件铣削加工，就不用留拔模斜度，但是要注意棱边的倒角去毛刺，不然装配的时候容易划伤操作人员。还有一个细节，铰接耳的销轴孔两端要做0.5毫米的倒角，一方面是方便销轴穿入，另一方面也能避免孔口的锐边把销轴表面的防锈层刮掉，长期使用的时候出现锈死的情况。

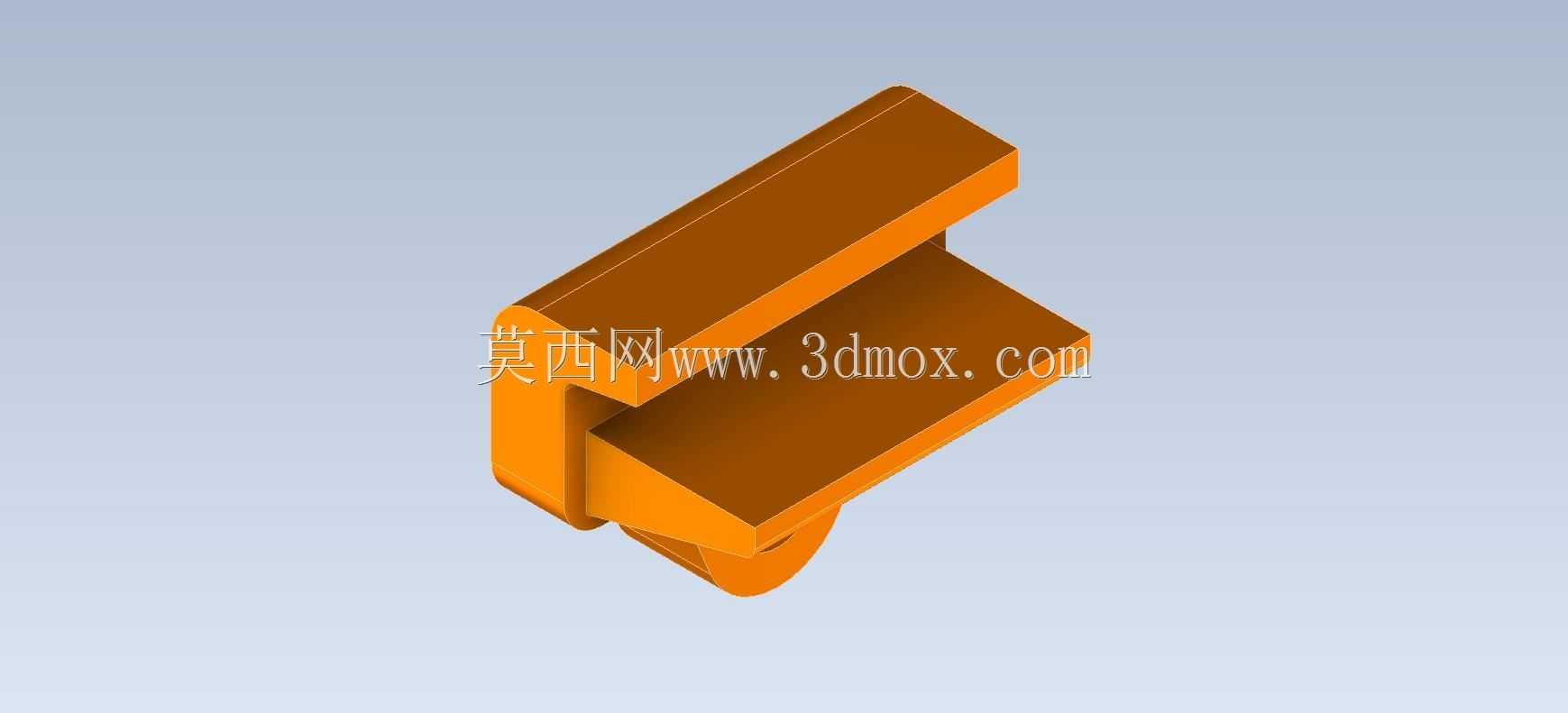

　　槽位的内接触面要保证平面度，不能有明显的凹凸，不然卡入安装板之后会出现倾斜，导致铰接耳的销轴孔和配套零件的孔不同心，转动的时候卡滞。实际选型的时候，要根据现场的受力大小选材料，如果是受力小的轻载场景，用POM或者尼龙材质注塑就可以，成本低重量轻，还有一定的自润滑性，如果是重载的场景，就用45号钢铣削之后做发黑处理，或者用铝合金6061做阳极氧化，兼顾强度和防锈能力。这类结构看起来简单，但是每个尺寸的设定都和实际装配、使用场景直接相关，不是随便画个形状就可以，建模的时候要把每个装配关系都考虑进去，比如销轴的长度、配套拨杆的厚度、安装板的公差范围，这些都要在建模的时候提前预留好空间，不然做出来的零件只能看不能用，失去了结构设计的实际意义。
