立式轴承支撑支架结构设计方案

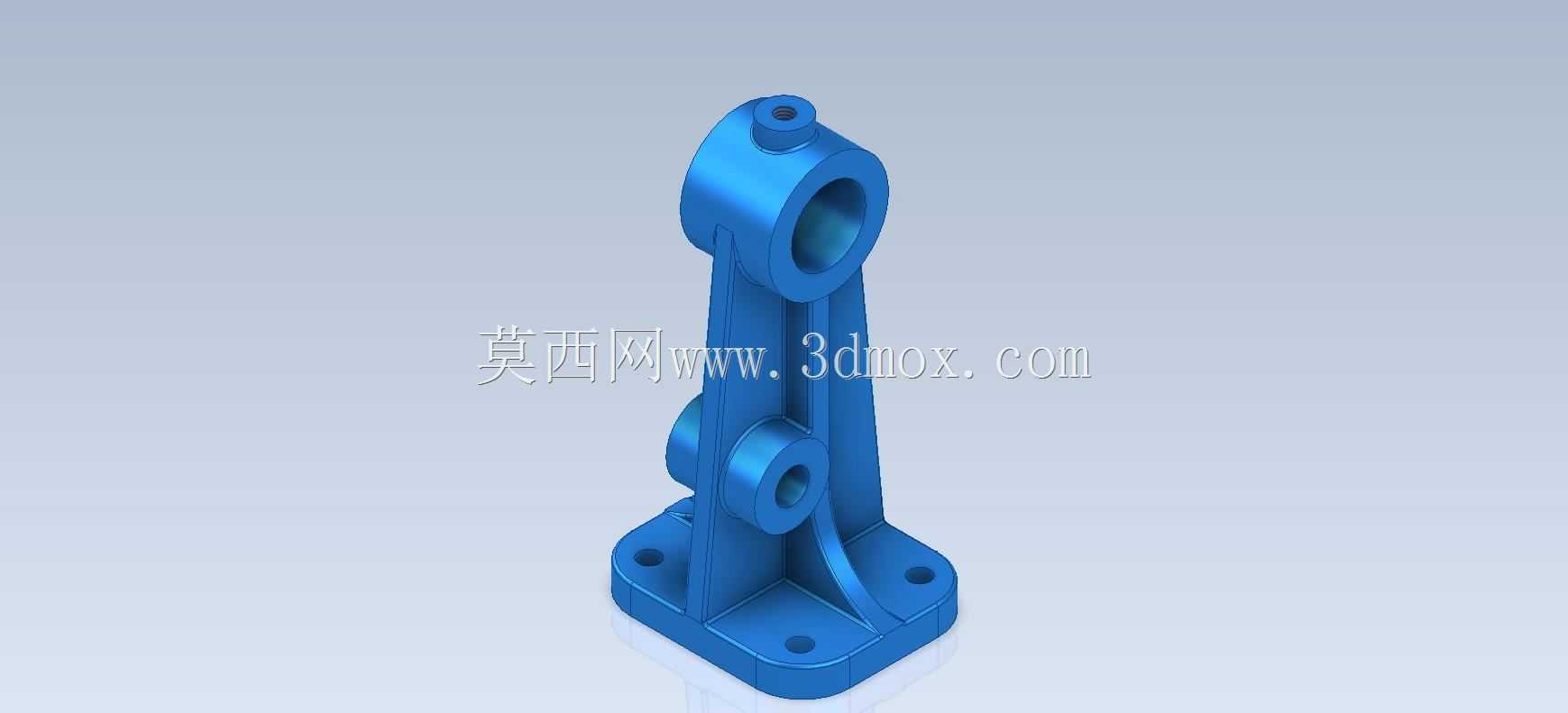

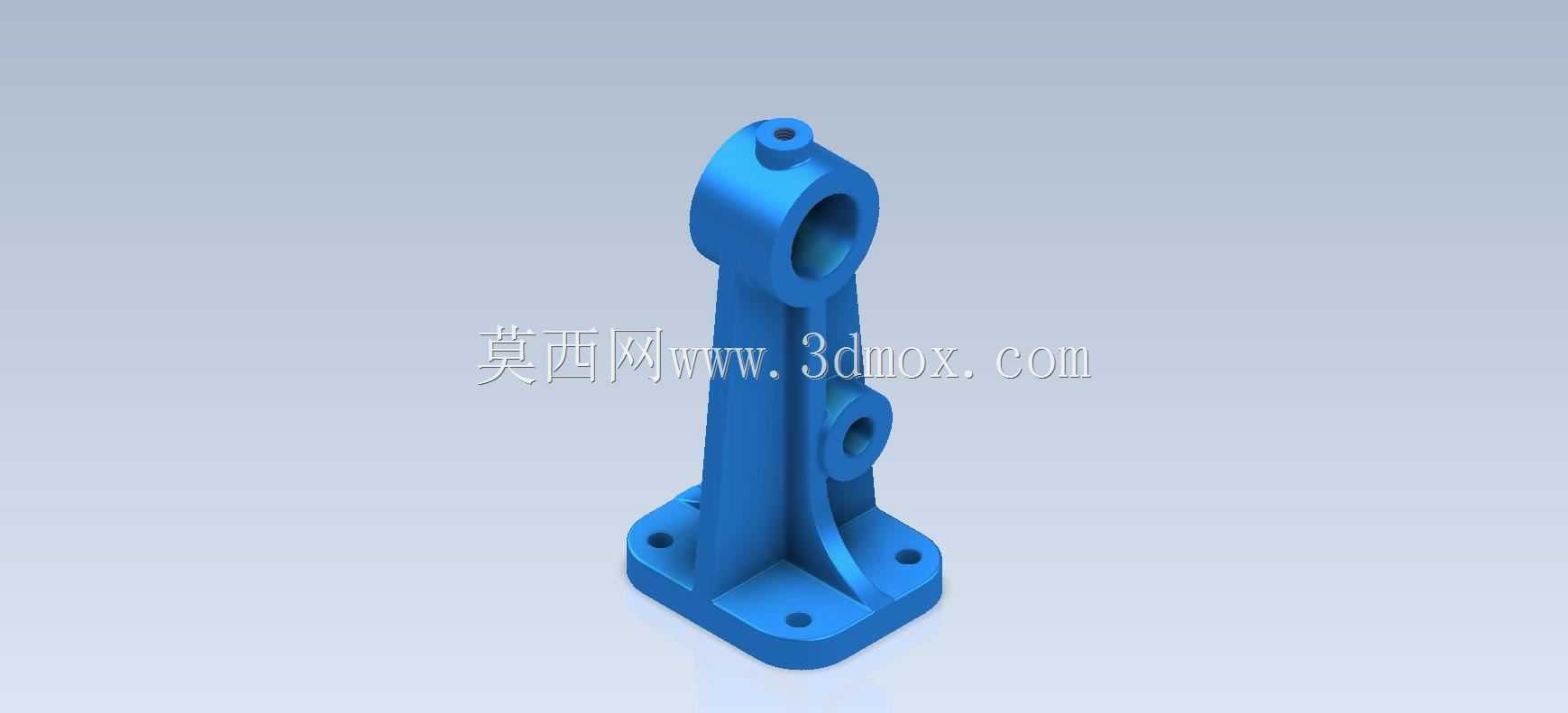

　　在各类中小型传动设备、轻工生产线以及教学实训台架的布局中，这类立式轴承支撑支架是承担轴系径向与轴向载荷的核心承载零件，常见于输送线的从动辊支撑、小型实验台的转轴定位、非标设备的传动轴挂载场景，区别于卧式分体轴承座，这类一体式立式支架能在有限的安装空间内提供更高的支撑高度，减少轴系额外的转接构件，降低装配累积误差。从实际功能来看，该支架的核心作用是为滚动轴承提供精准的安装定位基准，同时将轴系运转过程中产生的载荷平稳传递到设备安装基座上，上部的大直径通孔是轴承的安装位，孔的内径公差需匹配所选轴承的外圈配合要求，通常采用基轴制过渡配合，保证轴承装入后不会出现外圈打滑、跑圈的问题，孔的端面需要加工出垂直于孔轴线的定位面，

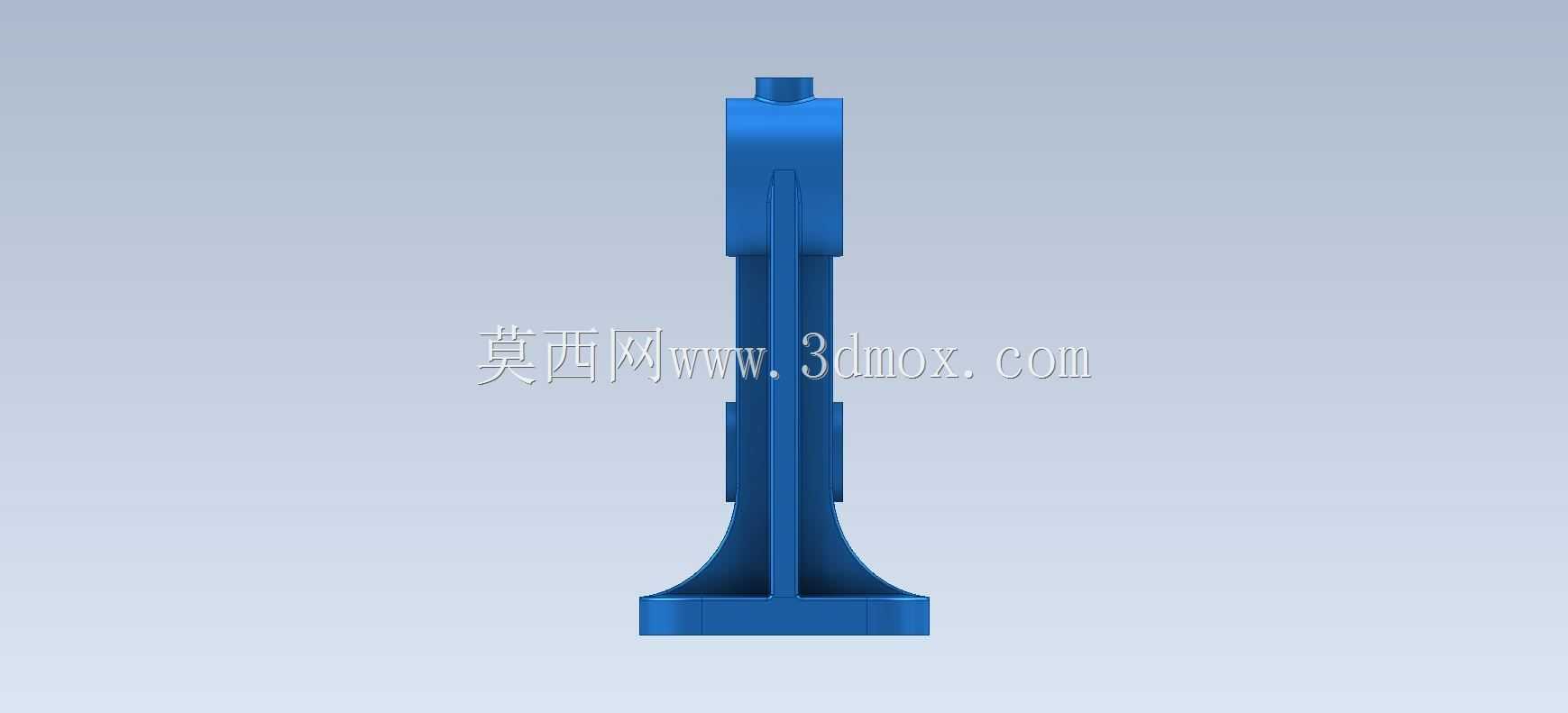

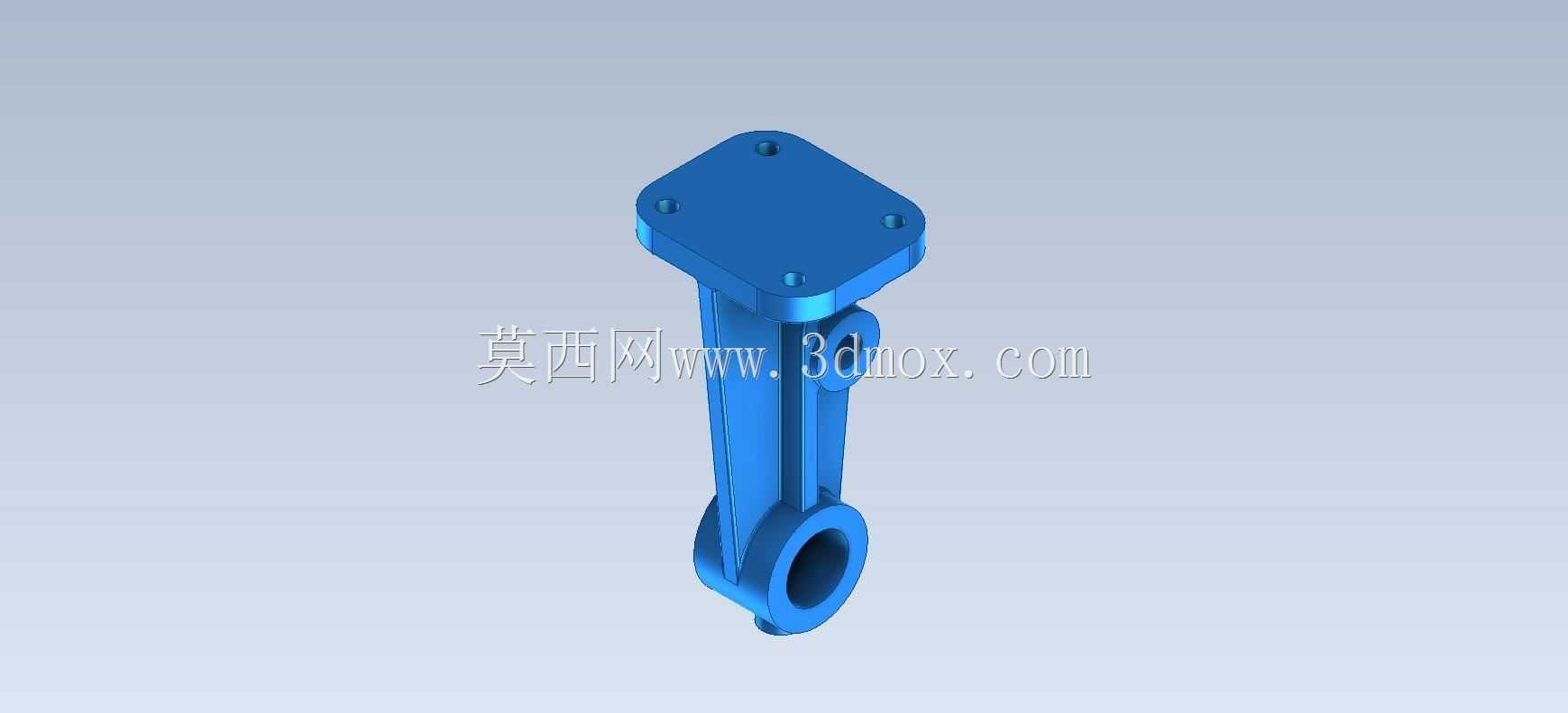

　　确保轴承安装后端面贴合紧密，避免轴系运转出现偏摆。上部侧面的小凸台孔位可用于安装润滑注油嘴或者轴承端盖的固定螺钉，方便后期维护时补充润滑脂，同时能通过端盖限制轴承的轴向窜动，保证轴系的轴向定位精度。下部的方形安装底板设置了四个对称分布的安装沉孔，安装时可通过内六角螺栓将支架固定在设备的安装基面或者型材架体上，沉孔的设计能够让螺栓头完全沉入板面以下，避免螺栓突出干涉周边其他构件的安装，底板与立柱衔接处设置了多道加强筋，从立柱根部延伸到底板边缘，这一设计是为了抵消轴系运转时产生的倾覆力矩，避免立柱在长期交变载荷下出现根部断裂或者塑性变形，尤其是在轴系存在一定悬臂载荷的场景下，加强筋的结构能大幅提升支架的整体刚性，减少支架的受力变形量。

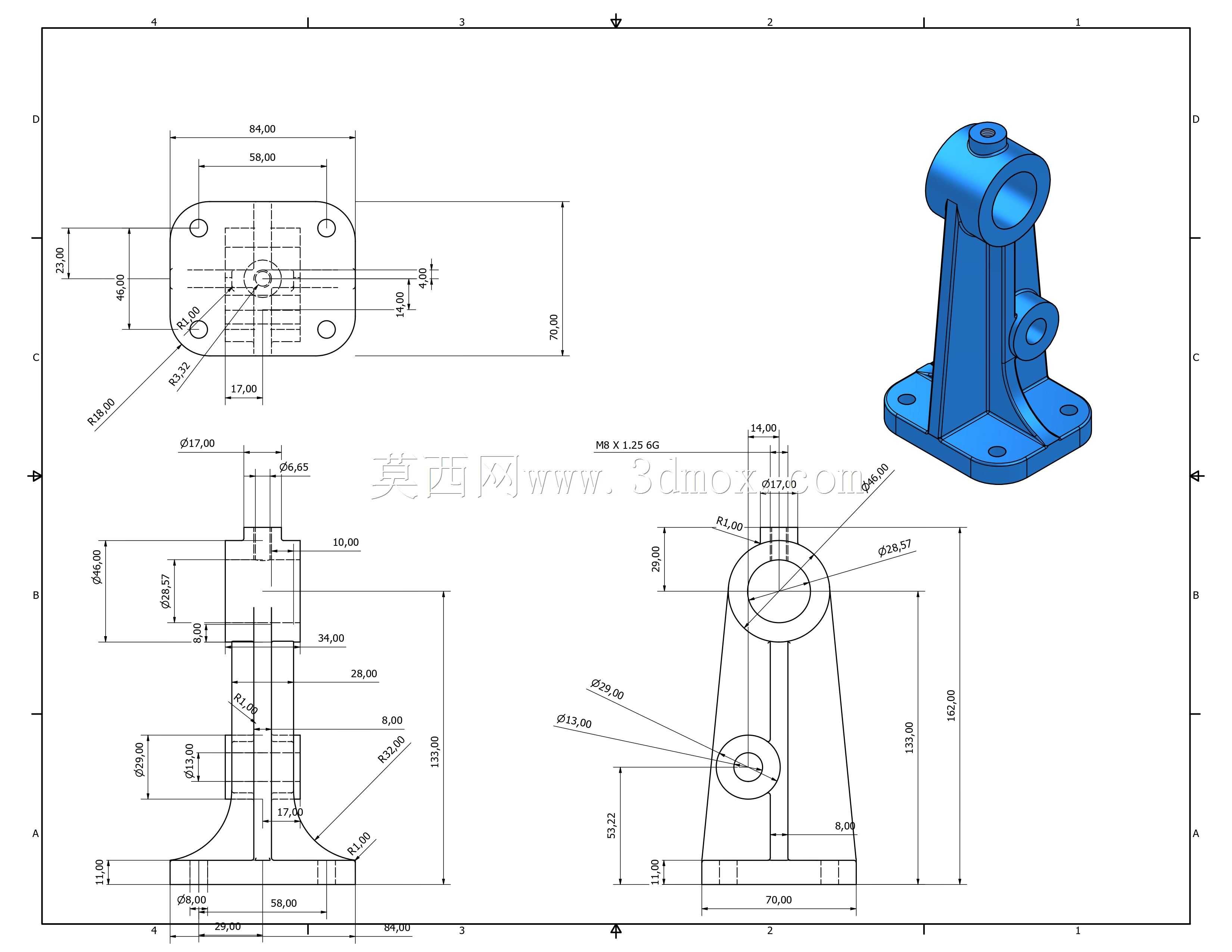

　　设计这类支架时，首先要根据所支撑轴的转速、载荷大小选定适配的轴承型号，以此确定上部轴承安装孔的内径、深度以及端面的加工精度要求，再根据设备整体的布局高度确定支架的总支撑高度，立柱的截面采用带圆弧过渡的异形结构，而非简单的矩形截面，一方面是为了减少应力集中，避免转角处出现应力开裂的风险，另一方面也能在保证结构强度的前提下减少材料用量，降低零件的整体重量。安装边界方面，底板的四个安装孔中心距需要匹配设备安装基面的预留孔位，通常在设计时会将安装孔的直径比所用螺栓大1-2mm，预留一定的安装调整余量，方便装配时微调支架的位置，保证轴系的同轴度；支架上部的轴承孔中心到底板安装面的垂直高度，需要匹配轴系上其他传动部件的中心高，避免出现带轮错位、

　　齿轮啮合不良的问题。从建模逻辑来看，这类零件适合采用基础特征叠加的方式构建，首先绘制底板的草图拉伸生成基座，再绘制立柱的截面轮廓拉伸生成主体支撑结构，之后切除出轴承安装孔、侧面的辅助孔以及底板的安装沉孔，最后添加衔接处的圆角、加强筋等工艺特征，建模过程中需要注意各特征之间的几何约束，保证轴承孔轴线与底板安装面的垂直度公差，这一公差会直接影响后续轴系的运转平稳性，如果垂直度超差，会导致轴承承受额外的附加载荷，大幅缩短轴承的使用寿命，同时也会让轴系运转时出现振动、噪音过大的问题。在实际选型应用时，需要根据轴系的载荷特性确认支架的材质，常规轻载场景下采用HT200灰铸铁铸造即可，灰铸铁的减震性能较好，能吸收轴系运转产生的部分振动，重载场景下则可以采用铸钢材质提升结构强度，部分小载荷的实训场景也可以采用铝合金加工，降低整体重量。这类支架的结构看似简单，但每一处尺寸设计都和实际装配、运转性能直接相关，比如轴承孔的倒角尺寸，需要匹配轴承外圈的安装导入角，避免装配时轴承出现卡滞、磕伤的问题；底板的厚度需要根据螺栓的预紧力以及整体载荷计算确定，避免螺栓拧紧时底板出现变形，导致安装面贴合不良。
