U型卡扣式连接固定结构练习件

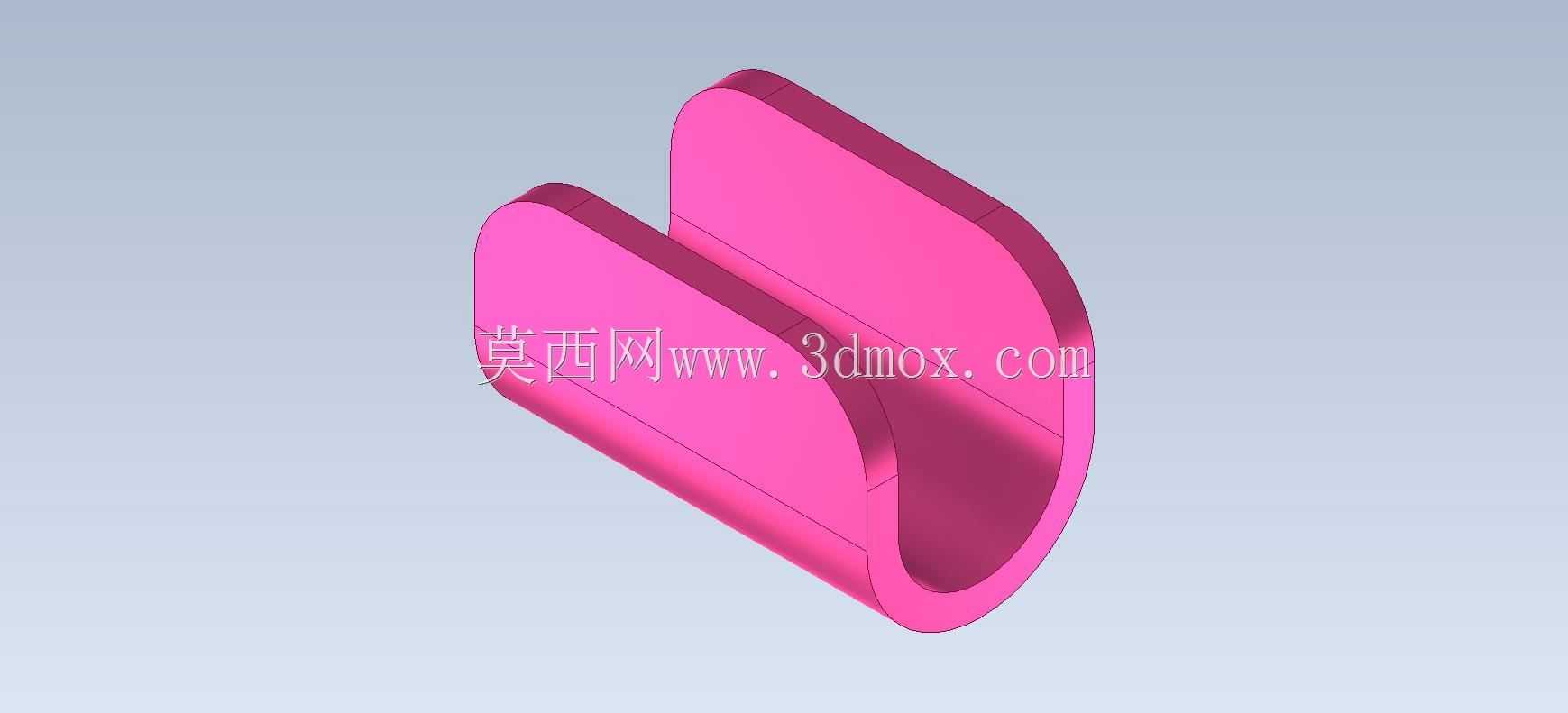

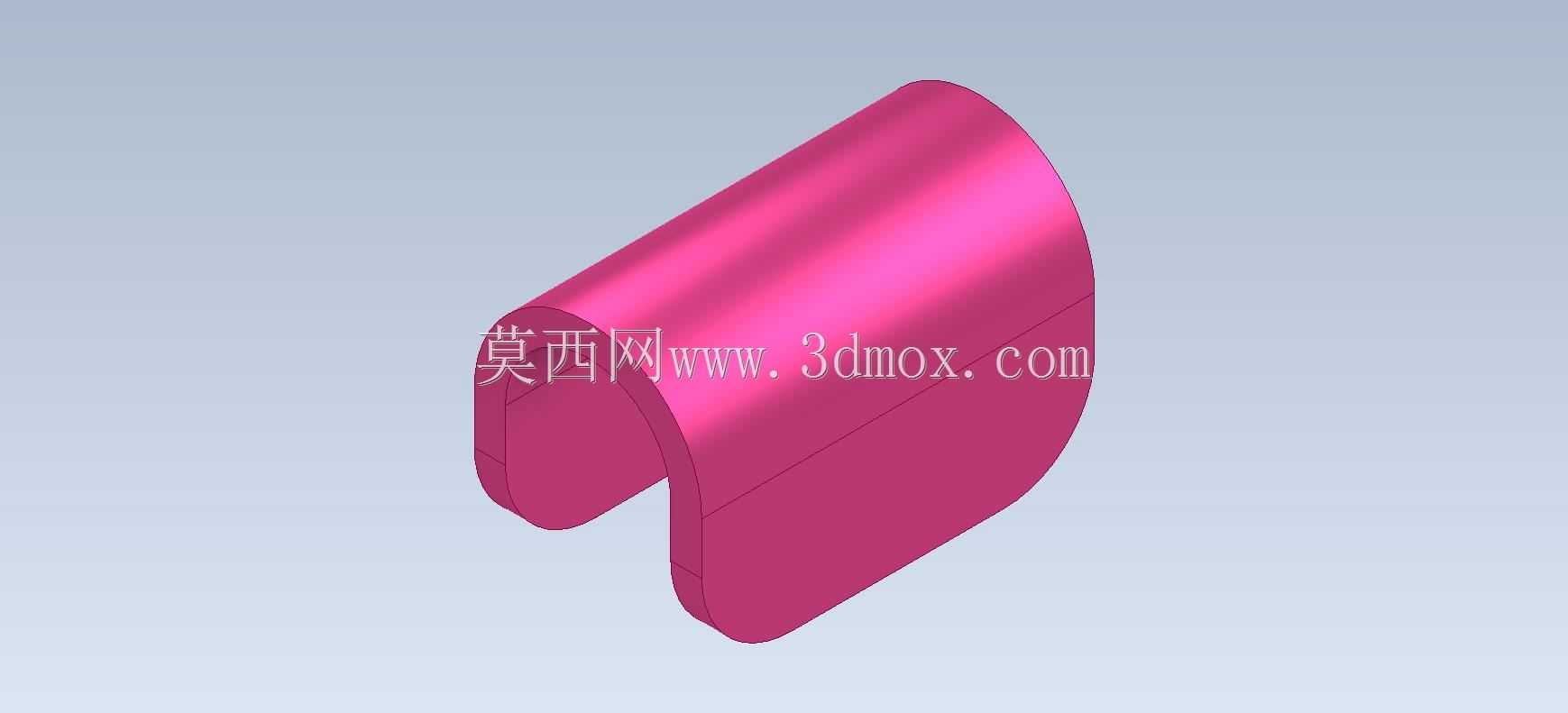

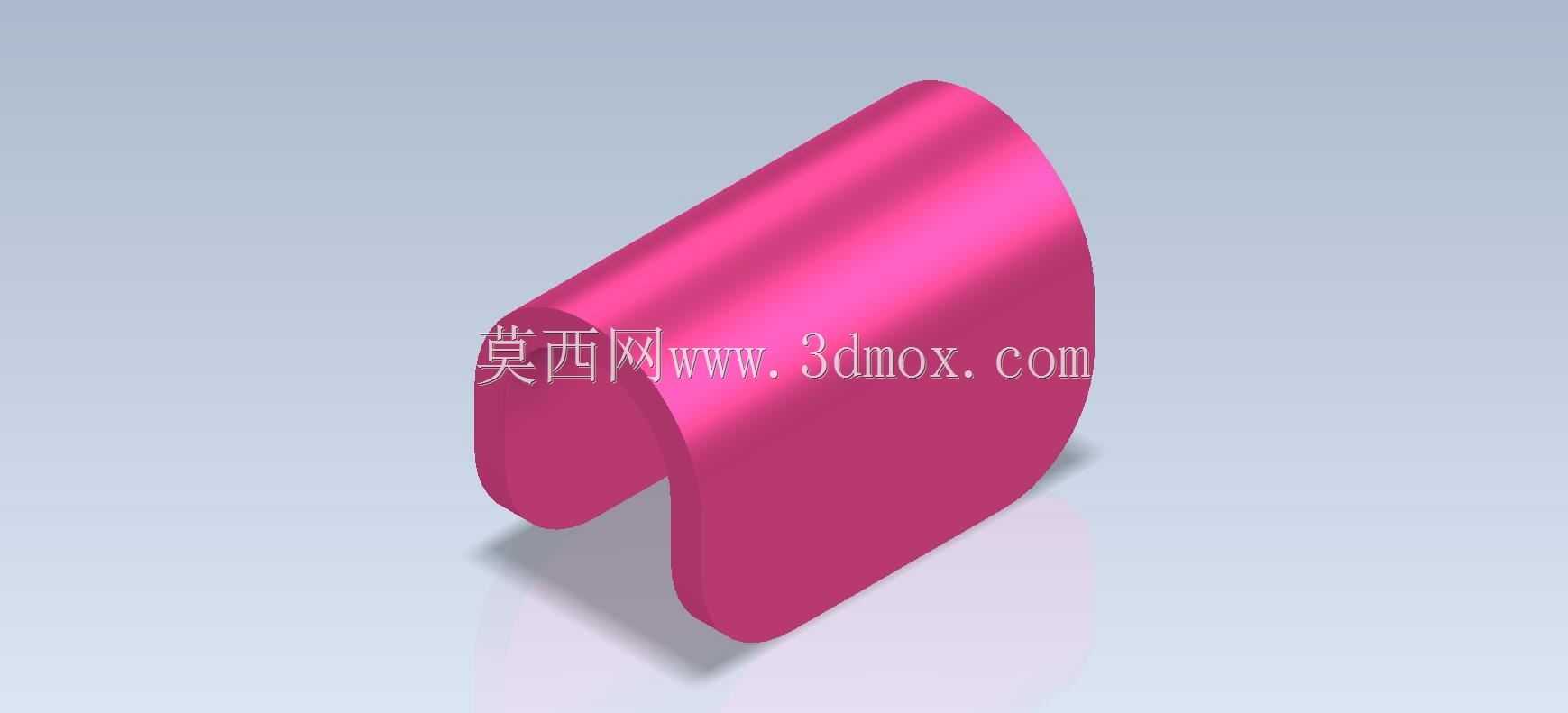

　　这个U型卡扣结构在日常的设备装配场景里，经常用在线束排布、轻型管线固定、小型钣金件快装连接的位置，尤其是通讯设备内部的走线固定、小型机柜内的附件卡装，不需要额外的紧固件，直接靠自身的弹性形变卡入对应卡槽就能完成固定，装配效率比螺丝锁付高不少，后期维护拆卸也不需要额外工具，徒手就能完成拆装，很适合需要频繁检修调整的内部工位。从结构功能来看，这个零件的核心作用是通过自身的U型开口实现侧向卡装，外侧的圆弧曲面一方面是为了避免安装后剐蹭周边的线束或者操作人员手部，另一方面也能在卡入的时候提供均匀的形变应力，不会因为局部应力集中出现断裂。内侧的两个平行卡臂是核心的受力部位，卡臂末端做了微小的内收倒角，卡入的时候能顺着安装座的导向斜面滑入，

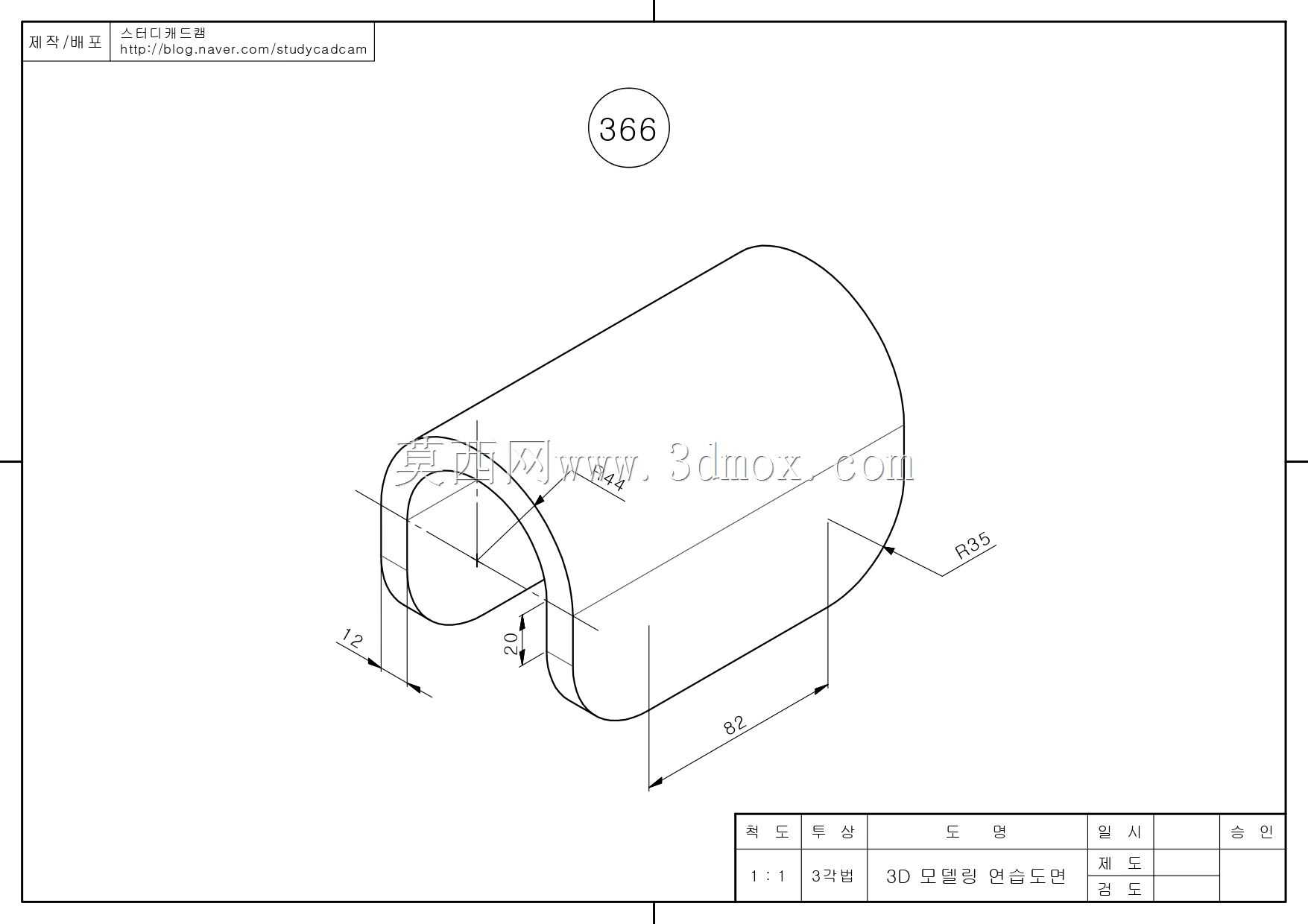

　　到位后卡臂回弹卡紧安装座的卡槽，不会轻易松脱。设计这个结构的时候，首先要确定适配的安装板厚度，卡臂的开口尺寸要比安装板厚度小0.2到0.3毫米，依靠材料自身的弹性抱紧安装板，同时卡臂的长度要控制在合理范围，太长的话卡紧力不足容易晃动，太短的话形变余量不够，装配的时候需要很大的按压力，甚至会直接把卡臂掰断。外侧的圆弧过渡要和两个卡臂的外轮廓顺滑衔接，不能有尖锐的棱边，一方面是避免应力集中，在反复拆装的时候不会在棱边位置产生疲劳裂纹，另一方面也能减少安装时的剐蹭风险。尺寸边界上，这个零件的整体宽度要匹配安装位置的预留空间，圆弧顶部到卡臂末端的总高度不能超过周边部件的安装间隙，避免装配后和其他零件产生干涉。卡臂内侧的接触面要做平整处理，

　　保证和安装板贴合的时候受力均匀，不会因为局部接触导致卡紧力偏移，长期使用出现松脱。建模的时候要注意曲面和实体的衔接顺滑，圆弧面的曲率要连续，两个卡臂的对称度要控制好，不然装配的时候会出现一侧卡紧一侧虚位的问题。另外卡臂末端的导入倒角角度一般取15到20度，角度太大的话导向效果差，装配对位困难，角度太小的话卡入后容易滑出，锁止能力不足。在实际应用里，这类卡扣如果用在有轻微振动的设备上，还可以在卡臂内侧增加微小的防滑凸点，提升卡紧后的摩擦力，避免振动导致松脱，但如果是纯练习建模的话，基础的U型结构已经能覆盖曲面拉伸、对称建模、倒角处理这些常用的建模操作，很适合刚接触三维建模的设计人员练习基础的实体造型和曲面衔接技巧，掌握这类常用快装结构的设计逻辑，后续做实际设备的结构设计时，能快速根据安装空间调整尺寸，直接复用这类成熟的卡扣结构，减少重复设计的工作量。
