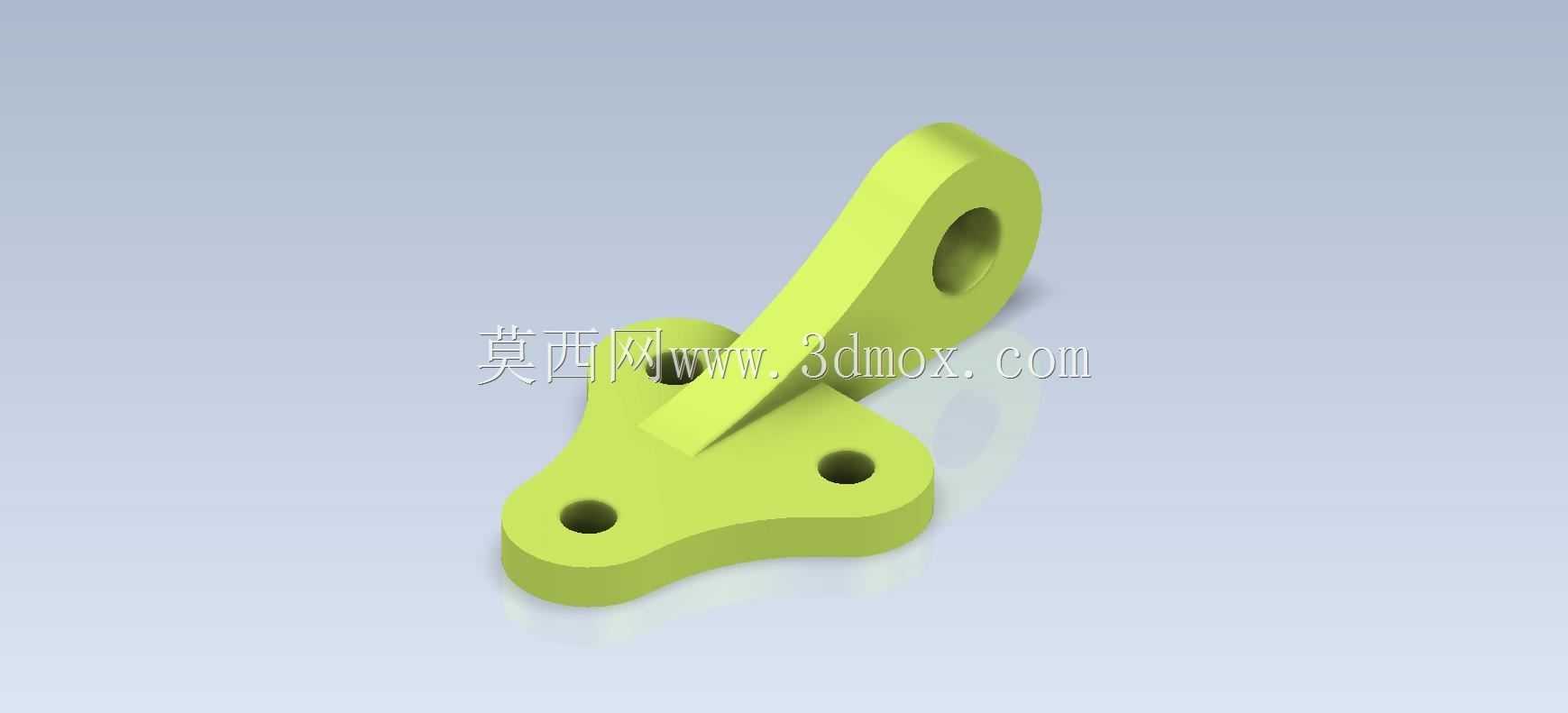

三角座斜支耳带孔铰接连接构件

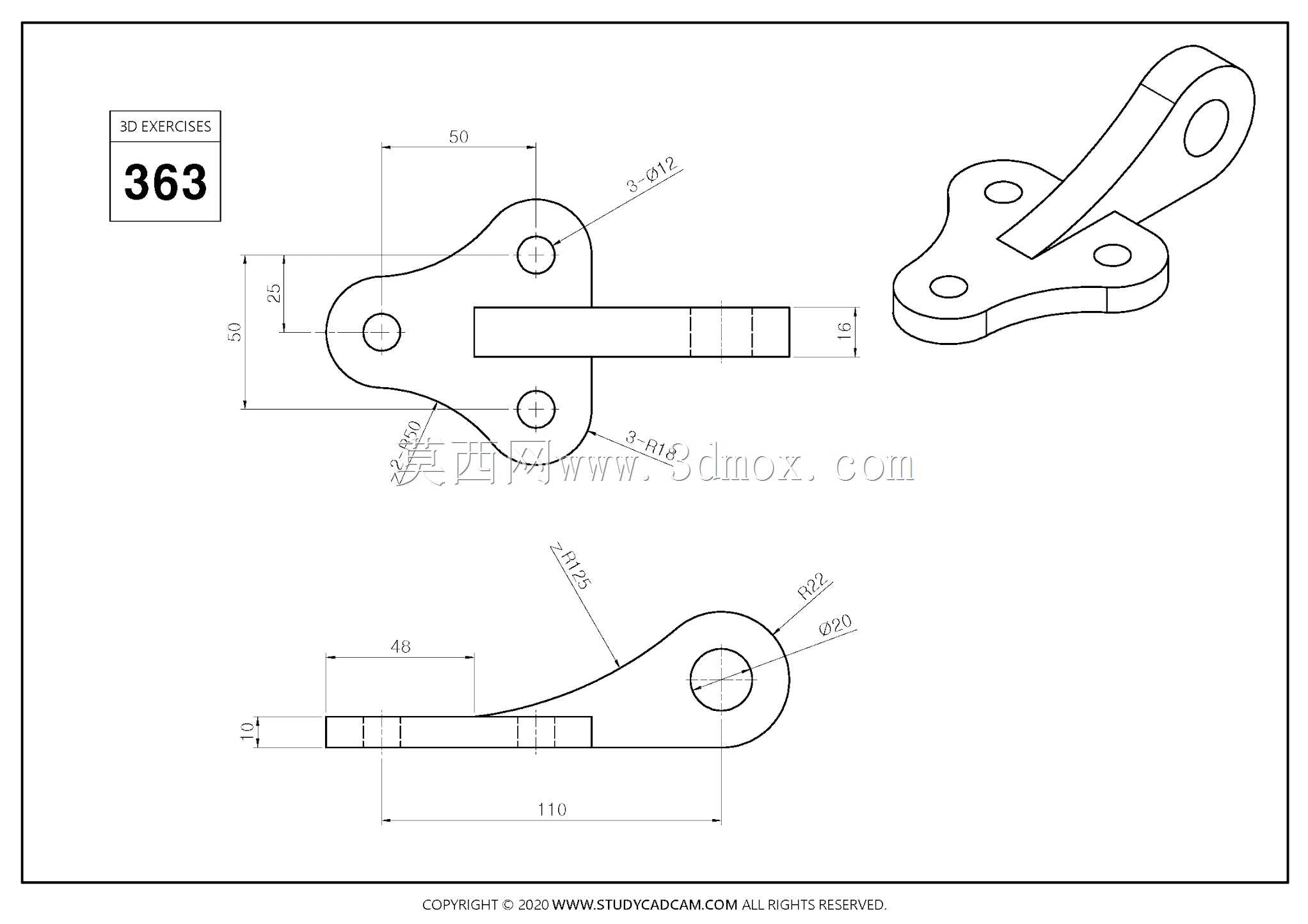

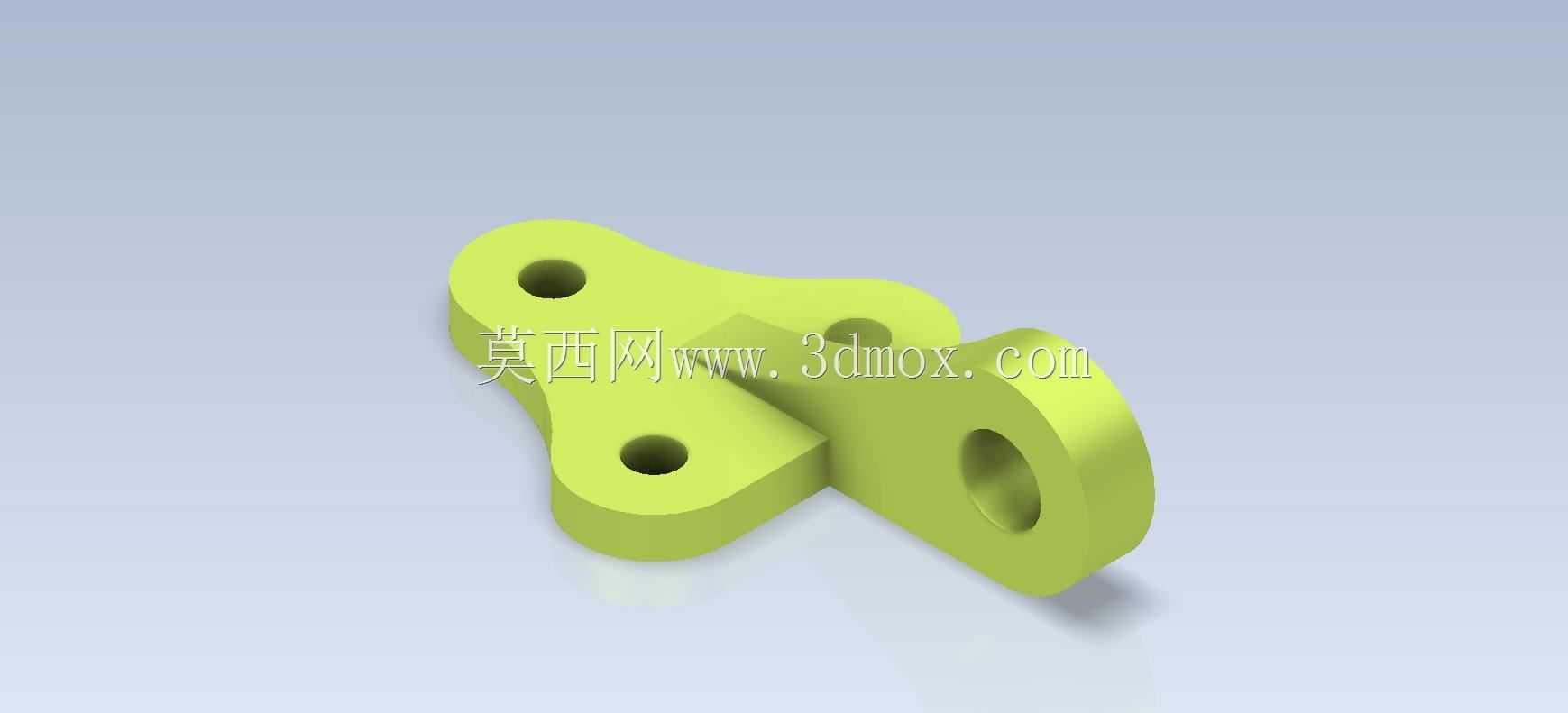

　　这类带斜向支耳的三角安装座，在轻工自动化输送线的侧边挡料机构、小型工装夹具的摆臂铰接位、通讯设备舱内的走线支架固定端都有高频应用，很多时候它承担的是“角度转接+载荷分散”的双重作用，不像普通平板安装座只能提供垂直方向的固定支撑，斜置的支耳可以直接匹配摆杆、连杆的倾斜运动轨迹，省去额外加装角度垫块的工序，也能减少装配累计误差。从结构设计逻辑来看，底座采用三角轮廓是非常务实的选择，三个安装孔呈非对称三角排布，既可以规避安装面下方的预埋管线、加强筋位置，又能在有限的安装平面内最大化支撑跨度，相比两孔安装的座体，抗倾覆力矩的能力提升至少40%，尤其适合存在周期性摆动力载荷的工位。底座的三个安装孔均为通孔设计，孔口做了轻微的沉头倒角，

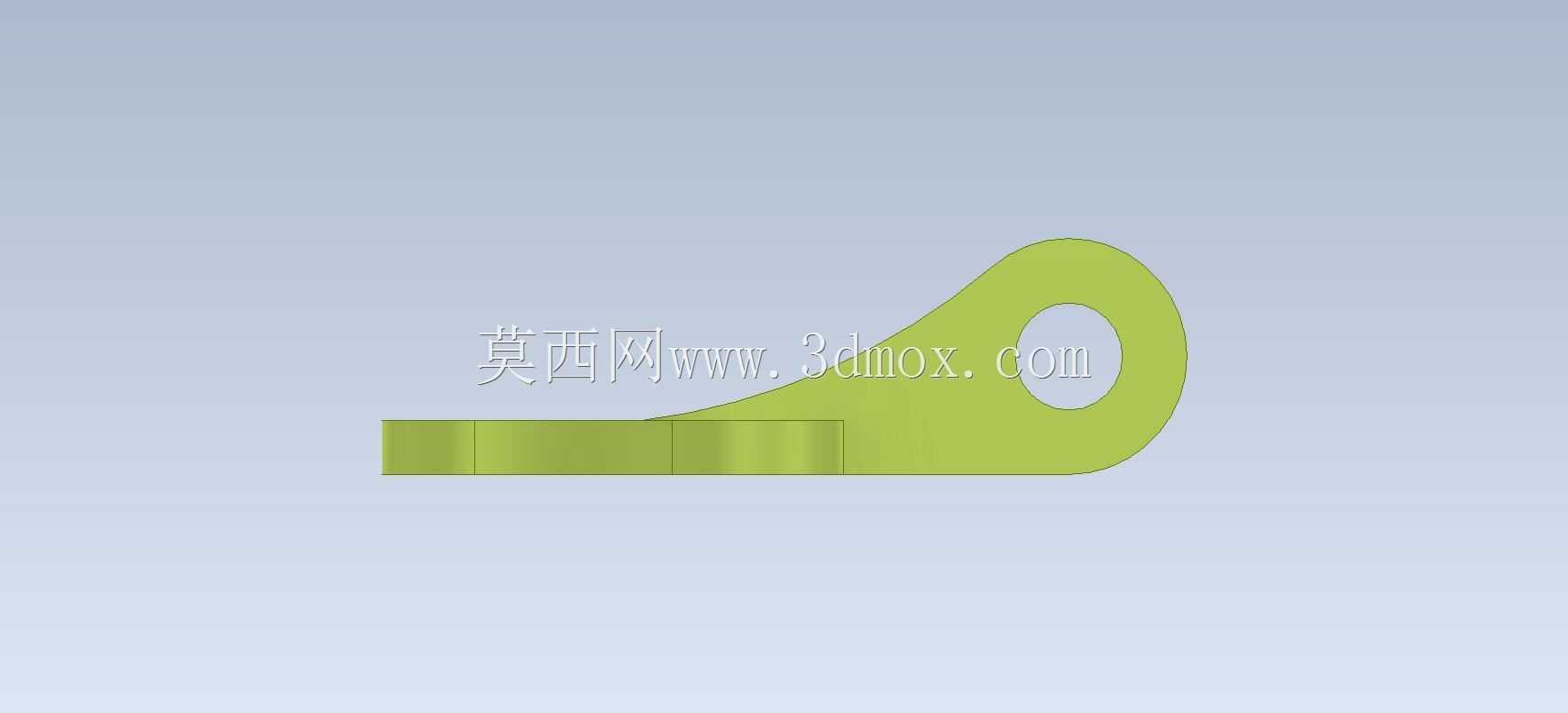

　　既可以容纳螺栓头部的突出量，保证安装后座体与安装面完全贴合，也能在装配时引导螺栓快速对中，减少现场装配的对位时间。斜向支耳与底座的衔接位置做了大圆弧过渡，没有尖锐的应力集中棱角，这处细节是很多新手建模时容易忽略的点——如果直接做直角衔接，在支耳承受径向铰接载荷时，转角位置的应力峰值会是圆弧过渡的3倍以上，长期受交变载荷很容易出现根部断裂的问题。支耳上的铰接孔为同轴通孔，孔壁预留了足够的壁厚，既可以直接穿销轴做无衬套的轻载铰接，也能根据实际磨损情况压入铜套、自润滑衬套，适配中等载荷的摆动工况，不需要重新加工座体。从安装边界来看，底座的底面为全平面加工，没有凸起的定位止口，对安装面的平面度要求不高，即使是普通型材焊接面、钣金安装面，

　　只要没有超过0.5mm的局部凸起，都能实现稳定安装；三个安装孔的孔距公差控制在±0.1mm即可满足绝大多数装配场景，不需要过高的加工精度就能实现互换。支耳的倾斜角度经过运动轨迹校核，当配套摆杆做0-45度范围的往复摆动时，摆杆与底座、安装面之间都不会出现运动干涉，不需要额外做避空设计。这类构件在实际选型替换时，要重点核对支耳铰接孔的中心高、斜向角度与安装孔的相对位置，只要这几个核心尺寸匹配，就可以直接替换原有损坏的构件，不需要调整周边的其他结构。建模过程中要注意支耳与底座的拔模方向统一，若采用注塑或压铸工艺生产，分型面设置在底座底面与支耳侧面的衔接位置，可以避免出现倒扣结构，减少后续模具加工的复杂度；如果是采用机加工方式生产，

　　底座的轮廓可以通过铣削一次成型，支耳部分不需要额外拼接，整体结构的刚性更有保障。在日常运维中，这类铰接座的失效形式大多是支耳孔磨损、根部疲劳开裂，只要在装配时保证销轴与孔的配合间隙在合理范围，定期清理铰接位置的切屑、粉尘，就能大幅延长使用寿命，相比焊接式的固定支座，这种一体式的构件更换效率更高，不需要现场动火作业，在有防爆要求的车间工位也能正常拆装维护。
