多接口法兰式流体转接基座结构设计

　　这类多接口法兰式转接基座，在流体输送管路系统、小型液压动力单元、实验台气路分配模块中应用十分广泛，核心作用是实现单路主流体通道向多个支路的分流、汇流，同时兼顾不同通径管路的转接适配，替代多个分散接头拼接的冗余结构，减少管路系统的泄漏点，提升整体布局的紧凑性。从实际使用场景来看，这类零件常安装在设备的流体分配工位，比如小型气动控制回路的气源分配端、低压润滑系统的油路分路节点，或是实验装置的介质转接工位，需要同时对接不同方向的外接管路，因此接口的布局角度、安装基准的平面度直接决定了后续管路装配的顺畅度。

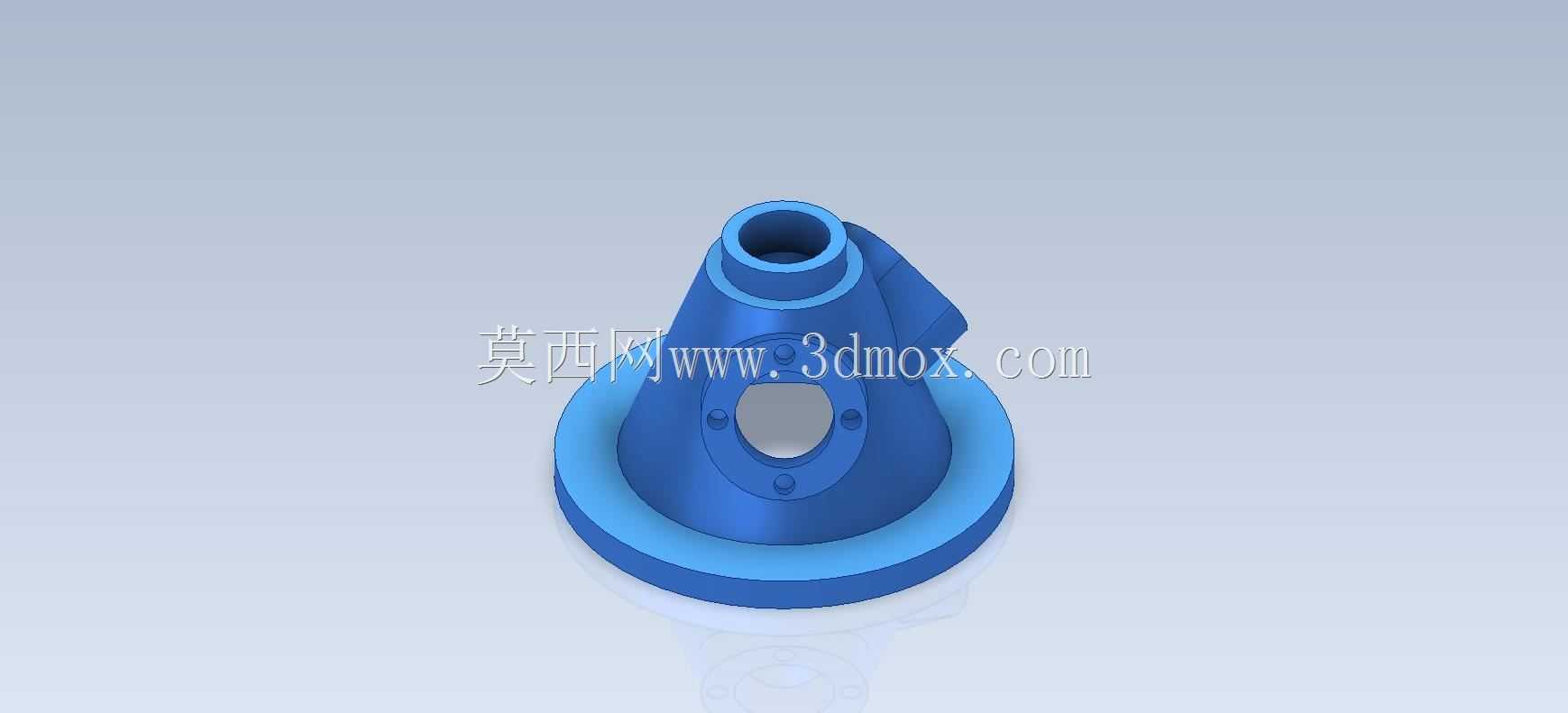

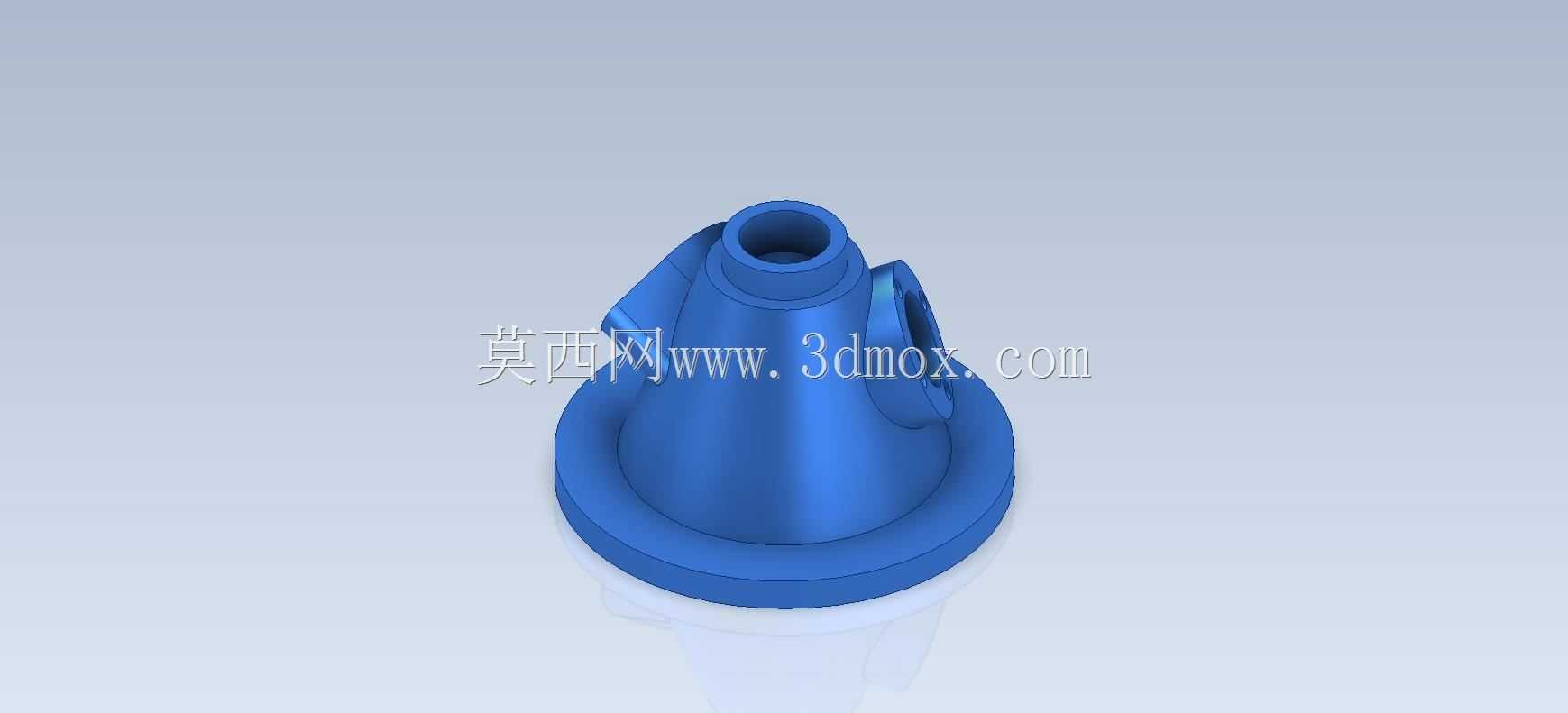

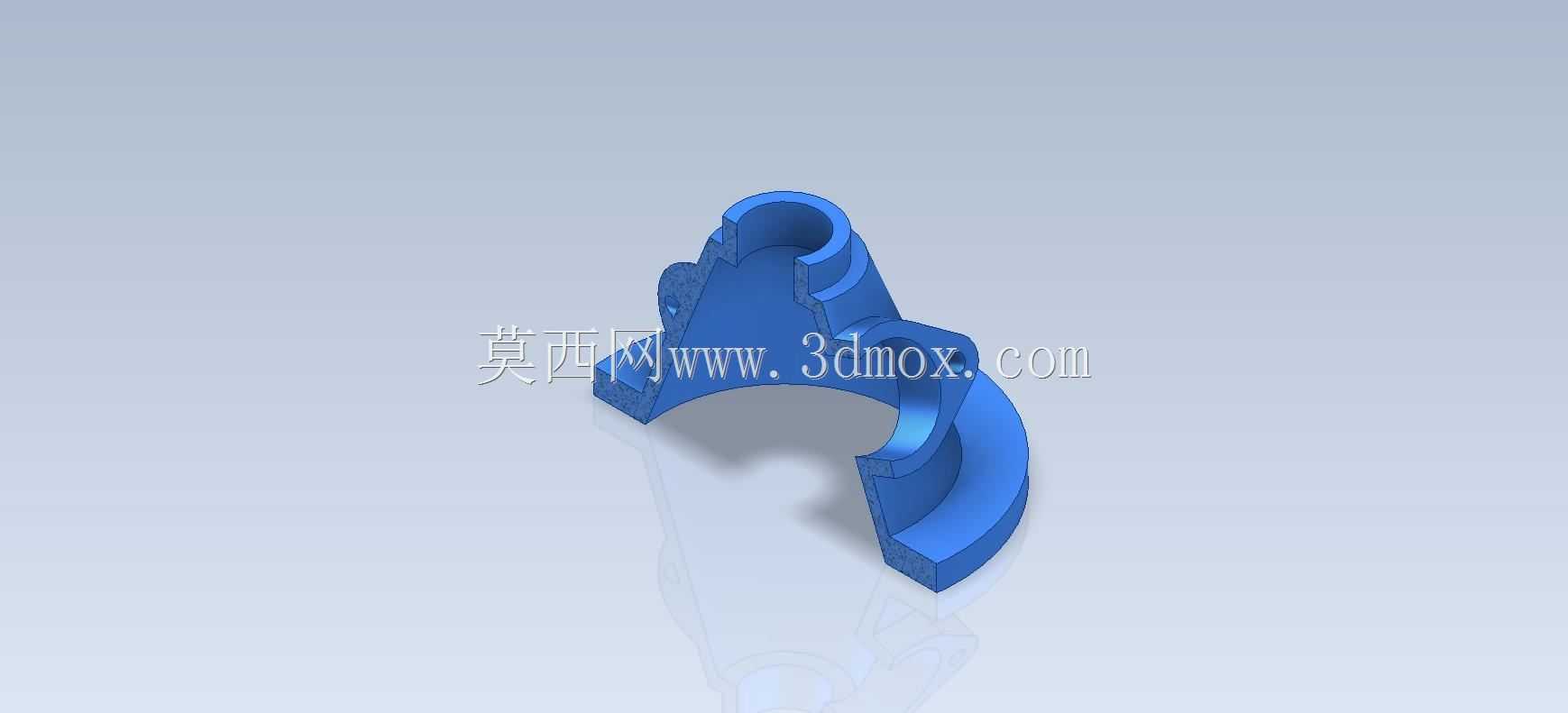

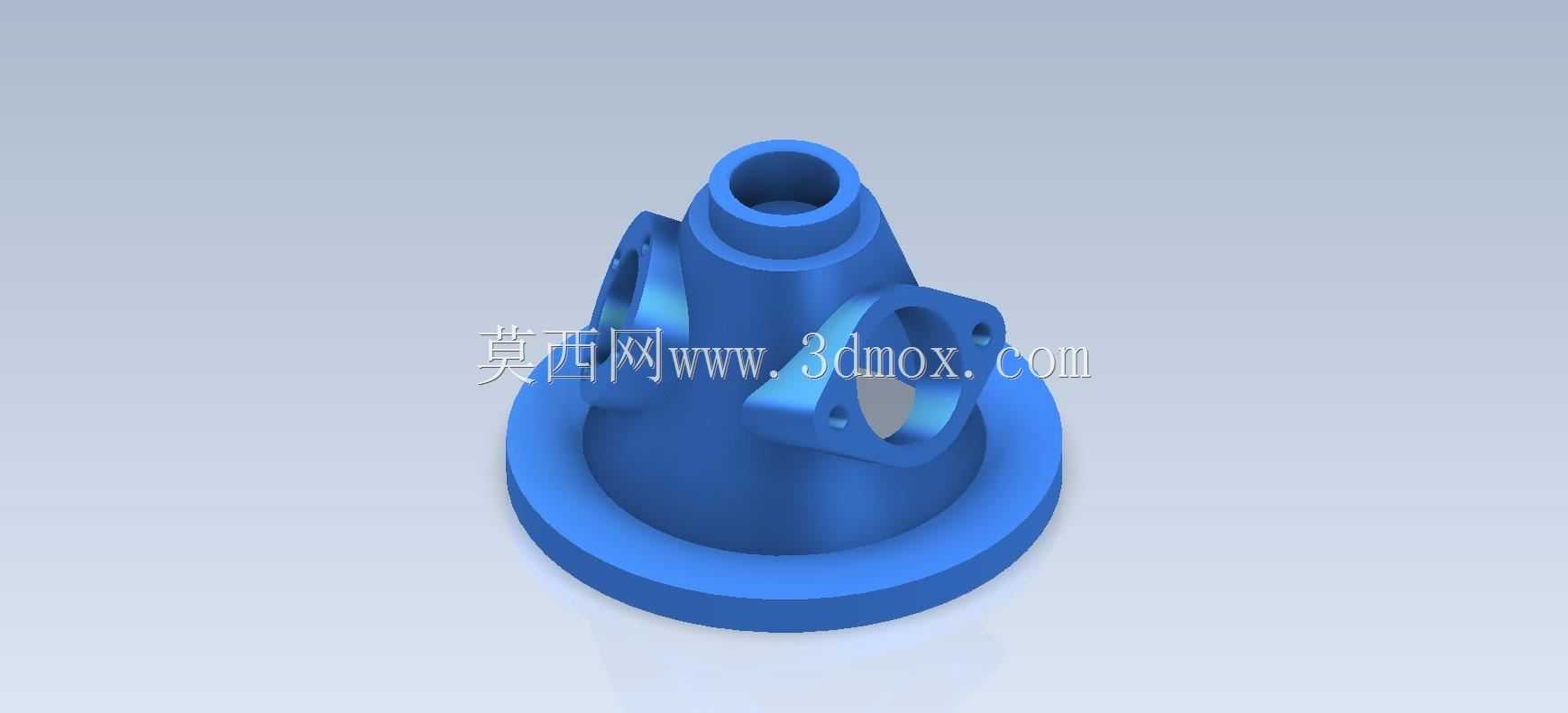

　　从结构设计逻辑来看，底部的圆盘法兰是整个零件的安装基准，法兰端面需要加工平整，保证安装时与设备安装面完全贴合，法兰上的安装孔位需要匹配对应工位的固定螺栓规格，孔位的位置度公差需要控制在合理范围，避免安装时出现螺栓无法穿入、基座偏斜的问题。主体的中心通道是主流体通路，内壁需要保证足够的光洁度，减少流体输送过程中的阻力，避免介质残留堆积。侧面伸出的三个带法兰接口分别对应不同方向的支路连接，每个接口的端面都设计了密封槽结构，安装时可以搭配密封圈实现端面密封，相比螺纹连接的密封形式，法兰式密封在低压工况下的可靠性更高，拆装维护也更方便，不需要转动整根管路就能完成接口的拆装。

　　设计这类零件的时候，首先要确定主流道的通径尺寸，根据系统的额定流量计算通径大小，避免通径过小造成流体压损过大，或是通径过大导致零件整体体积冗余。侧面支路的角度布局需要结合实际安装空间来调整，要保证外接管路之后，各个管路之间不会出现干涉，同时预留出扳手操作的空间，方便后期拆装接头。各个接口的法兰厚度需要根据额定工作压力来核算，保证在工作压力下法兰不会出现变形，导致密封失效。主体与底部法兰、侧面接口的衔接位置都做了圆角过渡，一方面是减少应力集中，避免零件在承压或者受安装外力的时候出现应力开裂，另一方面也能优化铸造或者机加工的工艺性，减少尖角位置的加工难度。

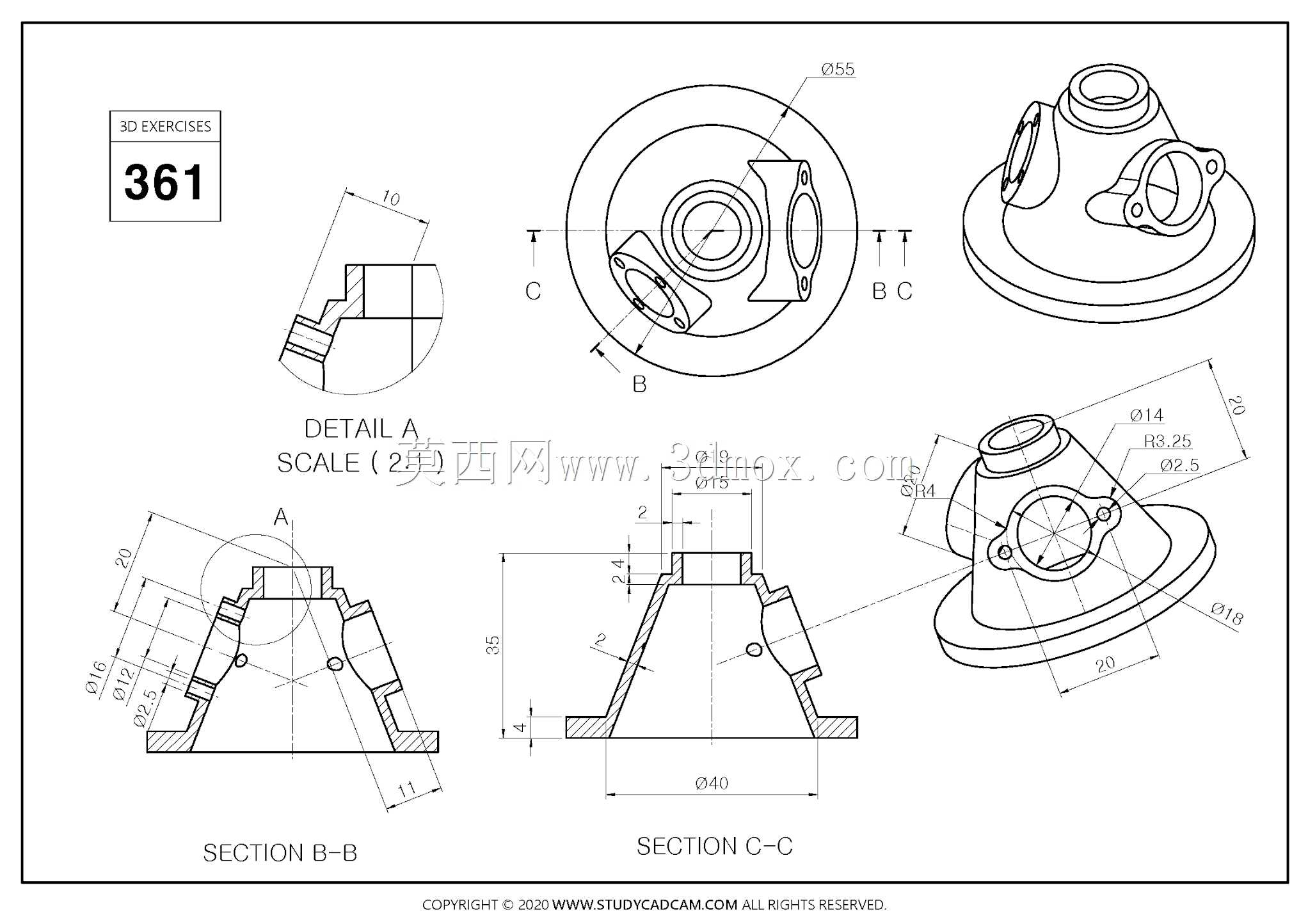

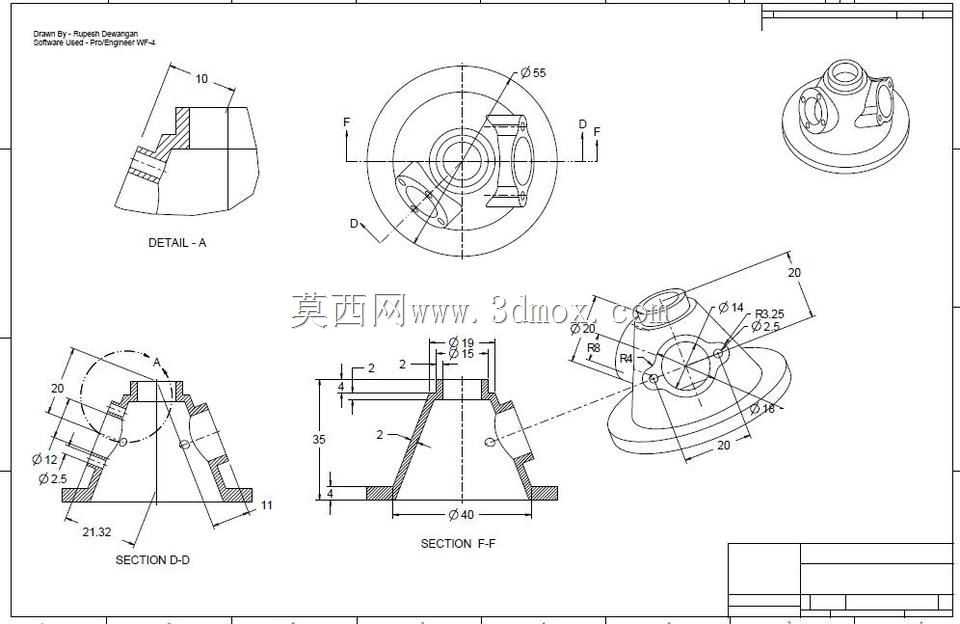

　　从安装边界来看，底部法兰的外径决定了整个零件的安装占用面积，安装时需要在设备面板上预留对应尺寸的安装平面，平面的平面度公差需要满足密封要求，避免安装后基座倾斜导致接口错位。零件的整体高度需要匹配周边管路的布置高度，避免过高导致管路弯折角度过大，或是过矮导致操作空间不足。侧面各个接口的中心高度、伸出长度都需要和周边的阀件、管路接头尺寸匹配，保证连接之后管路走向顺畅，没有额外的装配应力。在建模过程中，需要优先确定底部安装基准面，再以基准面为基础搭建中心主体的特征，之后逐一添加侧面的接口结构，最后处理各个衔接位置的圆角、倒角细节，保证各个特征之间的几何关系完全约束，避免后续修改参数的时候出现特征报错。这类零件的建模练习，核心是掌握基准特征的搭建逻辑、法兰类结构的参数化设计方法，以及多接口布局时的空间干涉检查思路，对于刚接触机械结构设计的从业者来说，能很好地锻炼空间构型能力和工程化设计思维，理解零件结构和实际装配、使用需求之间的对应关系，避免设计出只存在于建模空间、无法实际生产装配的结构。
