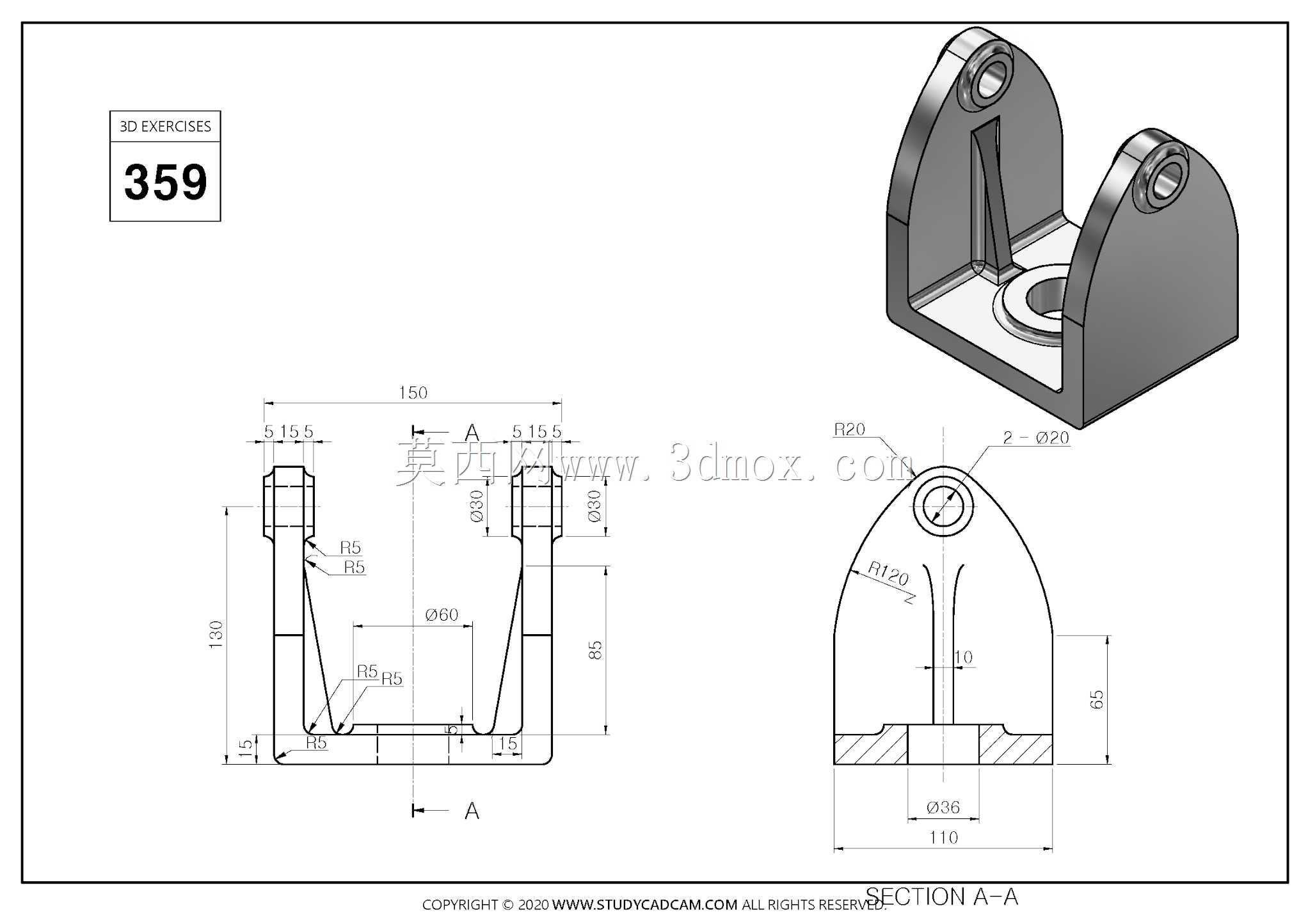

双耳式带底座铰接支撑连接构件

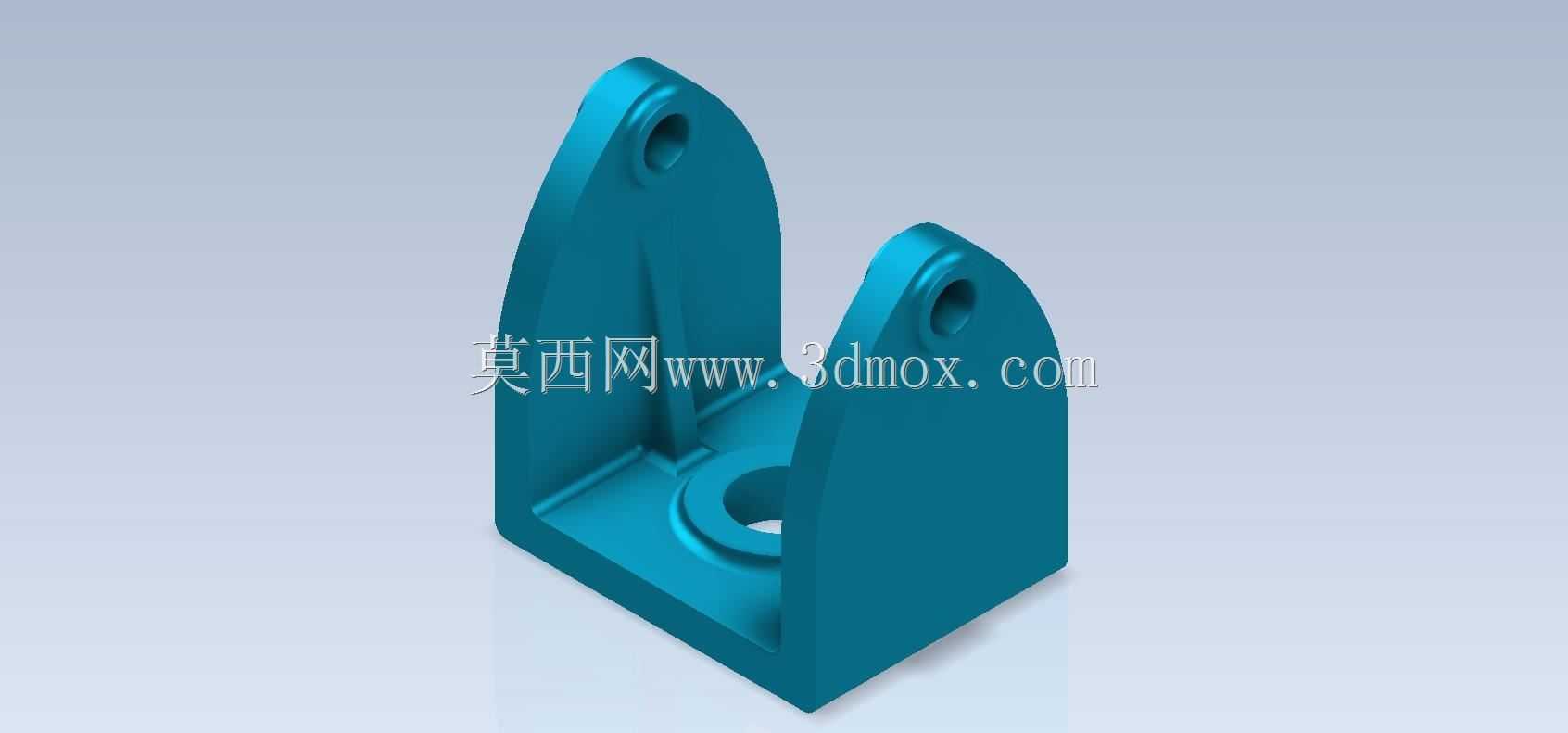

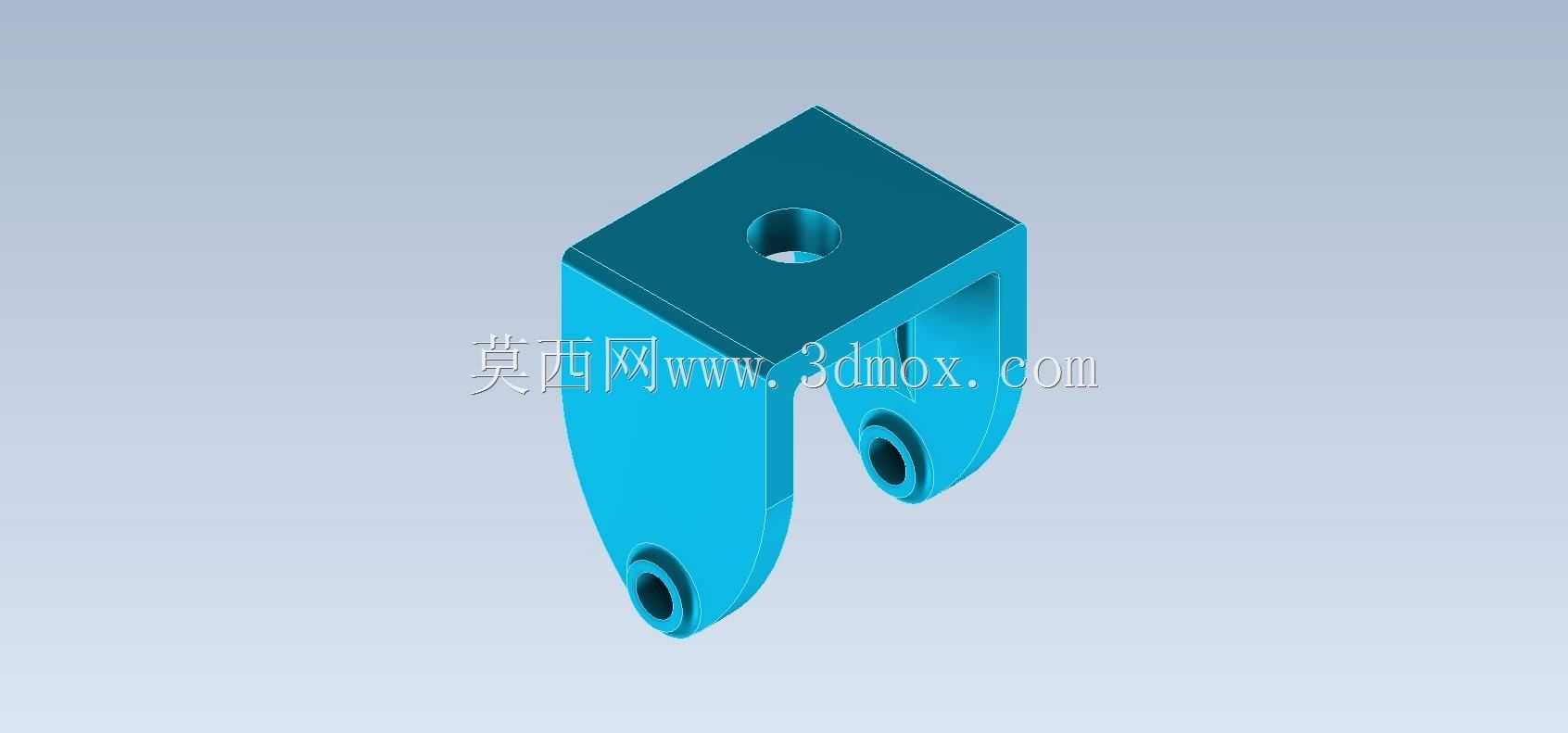

　　在小型自动化生产线的工位定位机构、轻工设备的门板铰接组件、教学实训台的可调支撑模块中，这类双耳式带底座的铰接支撑件是极为常见的结构连接件，日常做建模练习时经常会碰到这类典型的机加类零件，它的核心作用是为销轴类转动副提供稳定的安装基座，同时通过底座的安装孔实现与设备机架、台面的刚性固定，让铰接的摆动部件可以绕固定轴线做定角度回转，不会出现径向窜动或者轴线偏移的问题。从结构设计逻辑来看，这个零件采用一体化铸造成型后再做机加工的工艺路线最为合适，整体分为底部安装基座和上部两个对称的铰接耳板两个部分，底部基座是带圆角的矩形块结构，中心位置开有贯通的安装沉孔，既可以穿装螺栓实现与下方安装面的锁紧固定，

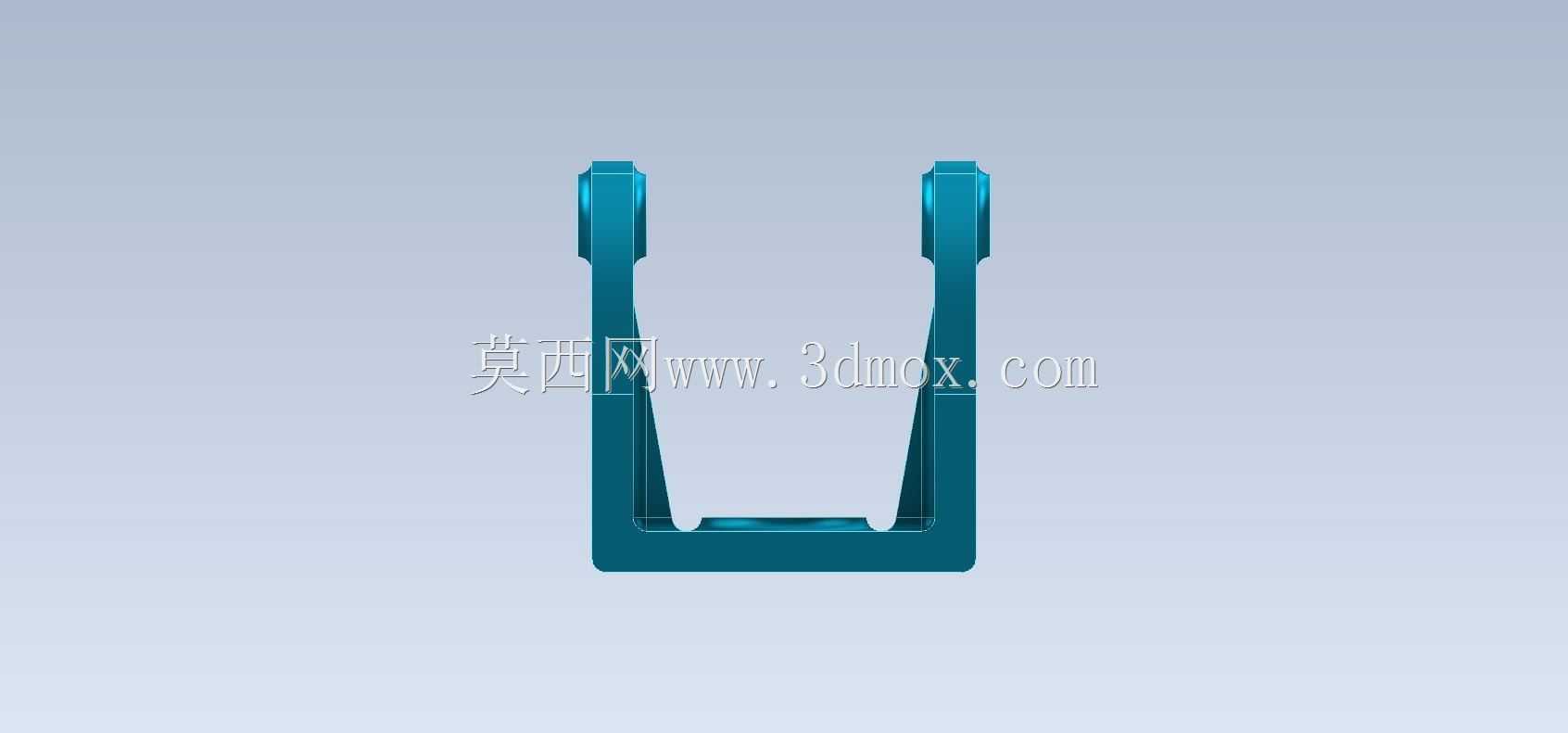

　　也可以作为定位销孔配合定位销完成安装位置的精准找正，基座底面设计为全平面结构，安装时可以和设备的安装台面完全贴合，保证支撑的垂直度，避免铰接耳板出现倾斜导致转动卡滞。上部的两个耳板呈对称平行布置，每个耳板的顶端都开有同轴的铰接通孔，孔的内壁设计有较高的尺寸精度和同轴度要求，两个耳板的间距根据配套铰接件的厚度预留了合理的装配间隙，既不会因为间隙过小导致铰接件装不进去，也不会因为间隙过大造成转动时的晃动量超标。耳板和底部基座的连接位置做了三角形的加强筋结构，筋板从基座顶面一直延伸到耳板的中下部，能够有效抵消耳板承受径向载荷时产生的弯曲应力，避免耳板在长期受载的情况下出现根部断裂的问题，耳板的外侧边缘和顶端都做了圆弧过渡处理，

　　一方面是去除机加后的锐边毛刺，避免装配时划伤操作人员，另一方面也能减少应力集中点，提升零件的整体抗疲劳强度。从安装边界尺寸来看，这类练习件的整体尺寸控制在小型机加零件的常规范围内，底座的长宽尺寸适配常用的50系工业铝型材安装台面，耳板的铰接孔直径适配常规的圆柱销或者小型铰接销轴，安装时不需要额外做特殊的工装适配，直接用标准内六角螺栓就可以完成固定。在实际建模过程中，这类零件的建模难点主要集中在两个铰接孔的同轴度控制、加强筋与耳板及基座的相贯线处理、以及各处圆角过渡的一致性上，做结构设计时需要注意，耳板的厚度要根据所承受的最大径向载荷做强度校核，避免耳板受载后出现变形导致铰接孔错位，底座的安装孔中心距要和配套安装面的螺纹孔位完全匹配，

　　否则会出现安装不上的问题，铰接孔的内壁粗糙度要达到机加的要求，减少销轴转动时的磨损，延长零件的使用寿命。这类零件虽然结构不算复杂，但是涵盖了机加类零件常见的凸台、通孔、沉孔、加强筋、圆角过渡等典型特征，是三维建模练习中非常有代表性的案例，掌握这类零件的建模思路和结构设计要点，对于后续做复杂设备的铰接结构设计有很大的帮助，在实际设备应用中，这类支撑件往往需要配合销轴、轴用挡圈、润滑衬套一起使用，铰接孔内可以加装铜质衬套来减少转动磨损，后期维护时只需要更换衬套就可以恢复配合精度，不需要整体更换支座，能够有效降低设备的维护成本。
