多安装位机械连接固定支座结构设计

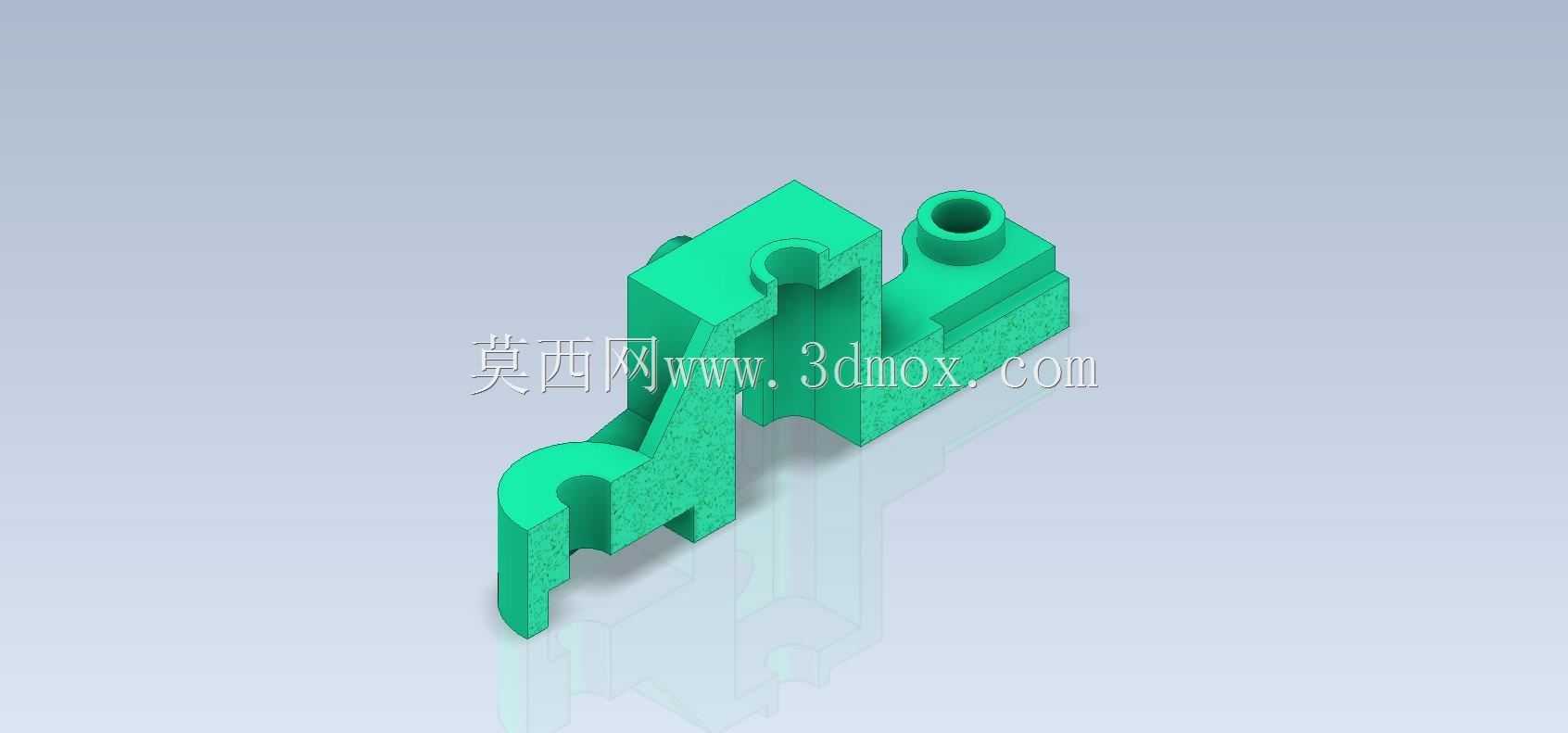

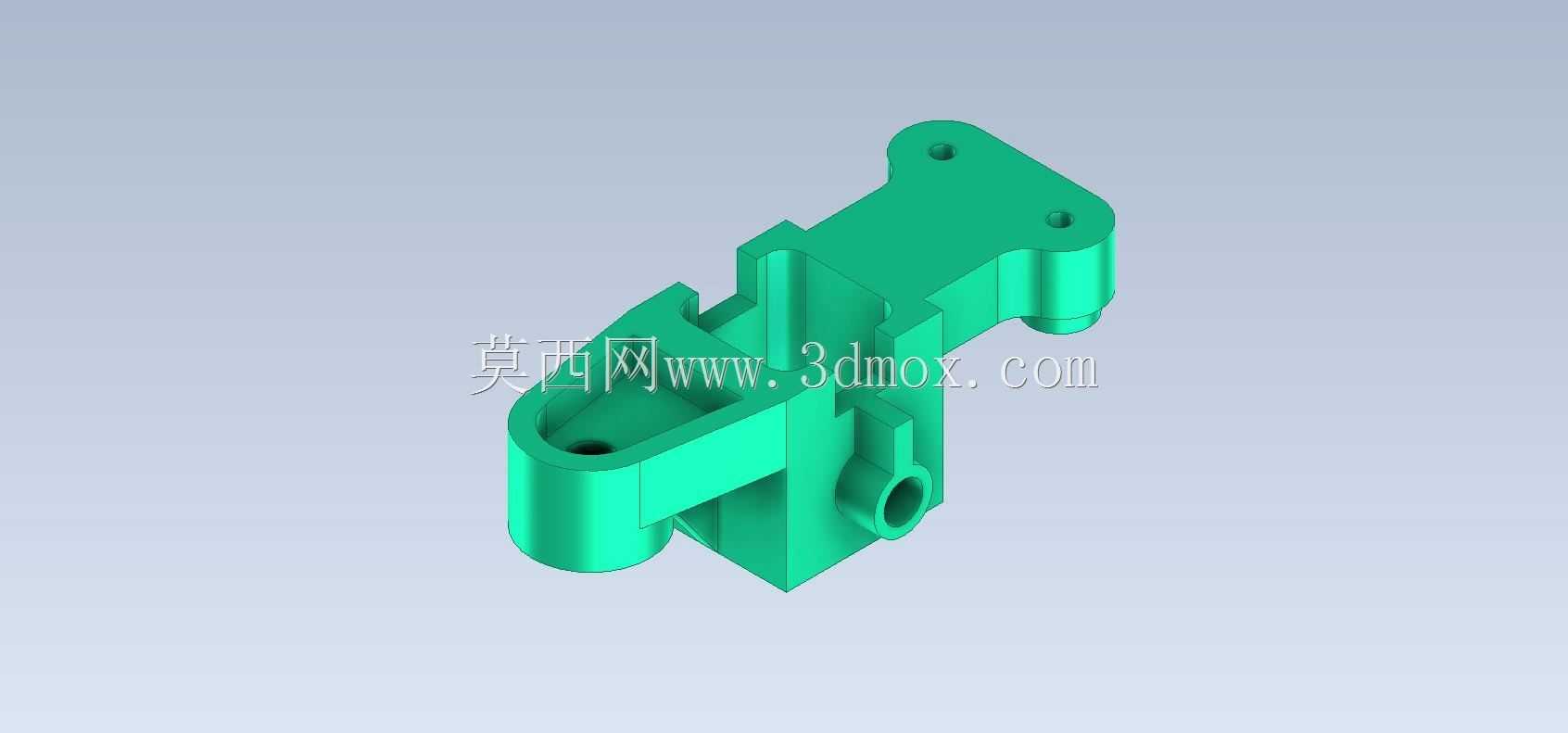

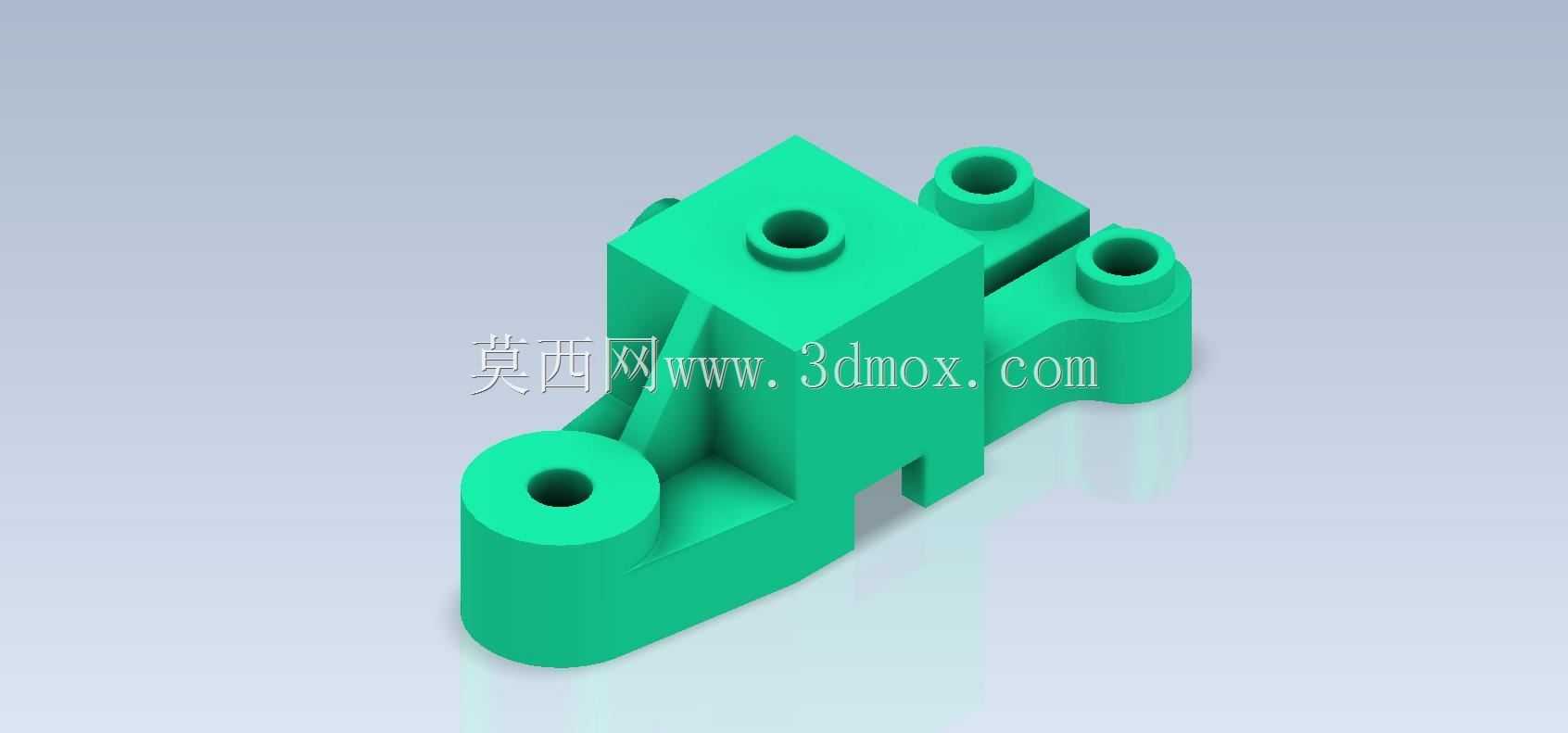

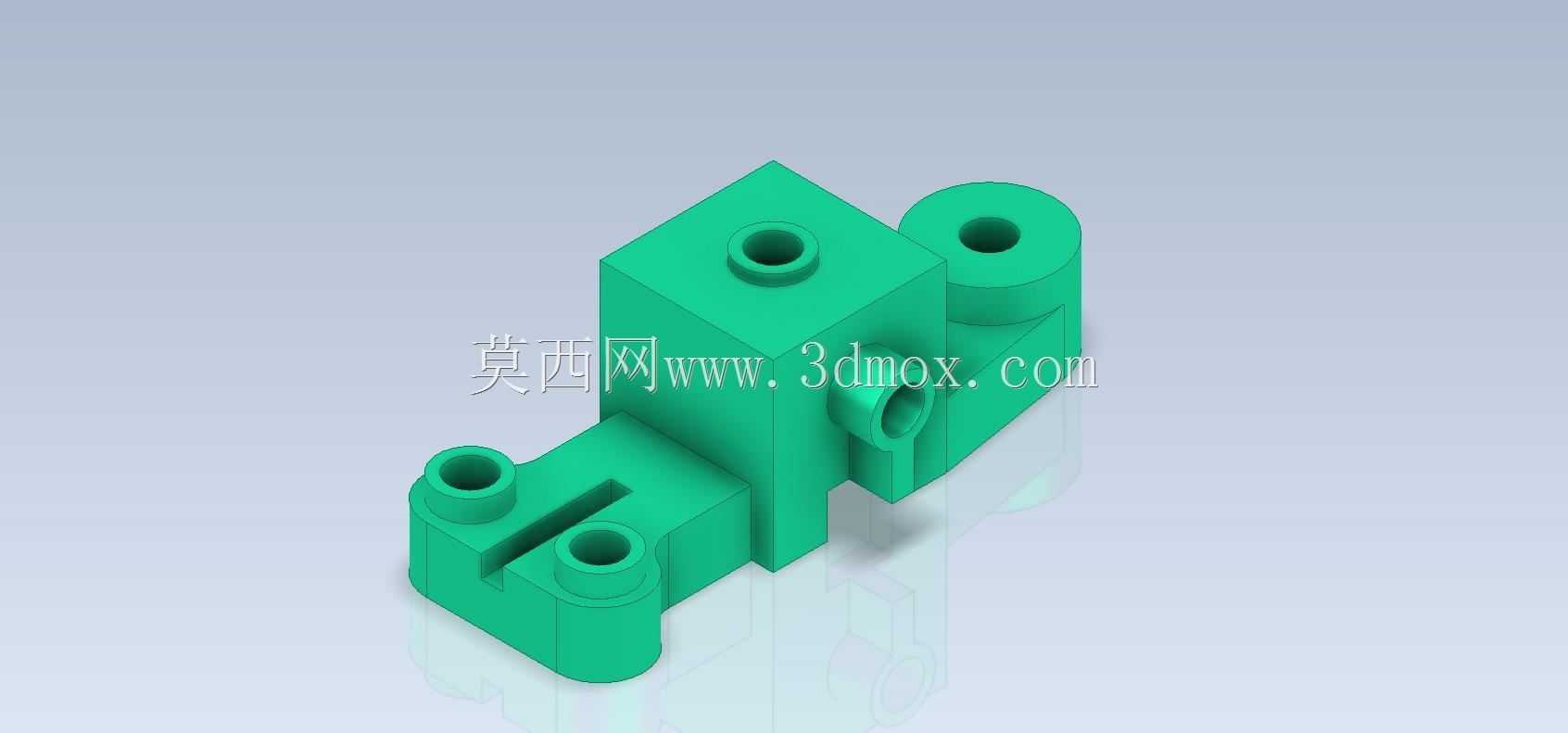

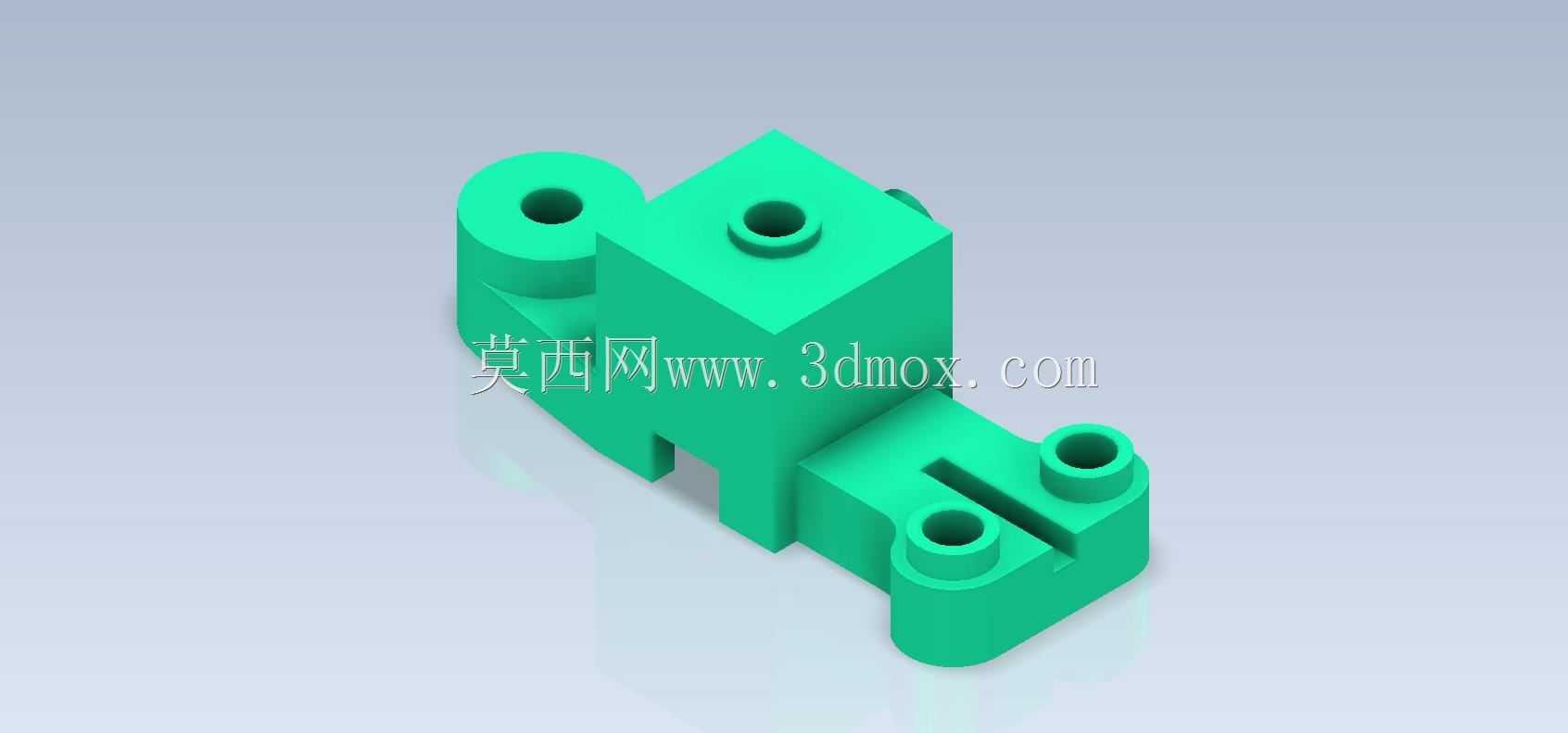

　　这款多安装位连接固定支座，是小型自动化设备、通讯终端工装、桌面级检测治具中常用的结构连接件，日常在产线侧的小型信号转接模块固定、工位旁手持扫码枪的挂装基座、小型气动元件的安装支架场景里都能见到这类结构的身影。不同于常规的平板式安装座，这个零件在结构上做了分区功能设计，主体采用块状承力结构作为核心承载区，四个方向延伸出带同轴通孔的圆柱凸台作为安装位，每个凸台的通孔都做了沉孔设计，既可以容纳内六角圆柱头螺钉的头部，避免螺钉突出干涉相邻装配零件，也能在安装时给螺钉提供导向，降低装配对位的难度。主体承力块和四个安装凸台之间，都设计了三角形加强筋结构，筋板的厚度和凸台壁厚保持一致，避免注塑或者机加工过程中因为壁厚不均出现缩痕、应力集中的问题，

　　同时筋板的过渡位置全部做了R角处理，既可以减少加工时的应力集中，也能避免装配过程中锐边划伤操作人员。从安装边界来看，四个圆柱安装凸台的中心距是按照小型通讯模块、微型气动阀的通用安装孔距设计的，凸台的端面都做了平面度要求，安装时可以和被连接件的端面完全贴合，不会出现安装歪斜导致的受力不均问题；主体承力块的底部预留了一个卡槽结构，可以直接卡接在标准铝型材的槽位上，不需要额外做转接板，既减少了装配零件数量，也能在需要调整位置的时候直接沿型材槽滑动调整，调整到位后再通过凸台上的螺钉锁紧，适配产线频繁换型的需求。设计这类零件的时候，首先要明确核心的受力方向：日常使用中，这个支座主要承受被固定件的垂直向下重力，

　　以及设备运行时产生的水平方向振动载荷，所以主体承力块的壁厚要满足抗弯要求，四个安装凸台的通孔深度要保证螺钉的旋合长度不小于螺钉公称直径的1.5倍，避免长期受振动出现螺钉滑牙、连接松动的问题。其次要考虑装配的工艺性，如果采用注塑工艺生产，所有的拔模斜度要控制在1度以内，既方便脱模，也不会影响安装面的配合精度；如果采用机加工方式做样件，所有的孔位要一次装夹加工完成，避免二次装夹带来的位置度误差，影响后续装配。另外，这类支座在实际使用中经常会和电气类零件配合安装，所以结构上没有设计封闭的积尘槽，所有的平面都做了微小的倾斜角度，日常车间里的灰尘、切削液溅到上面可以自然滑落，不会积存在零件表面导致清洁困难，

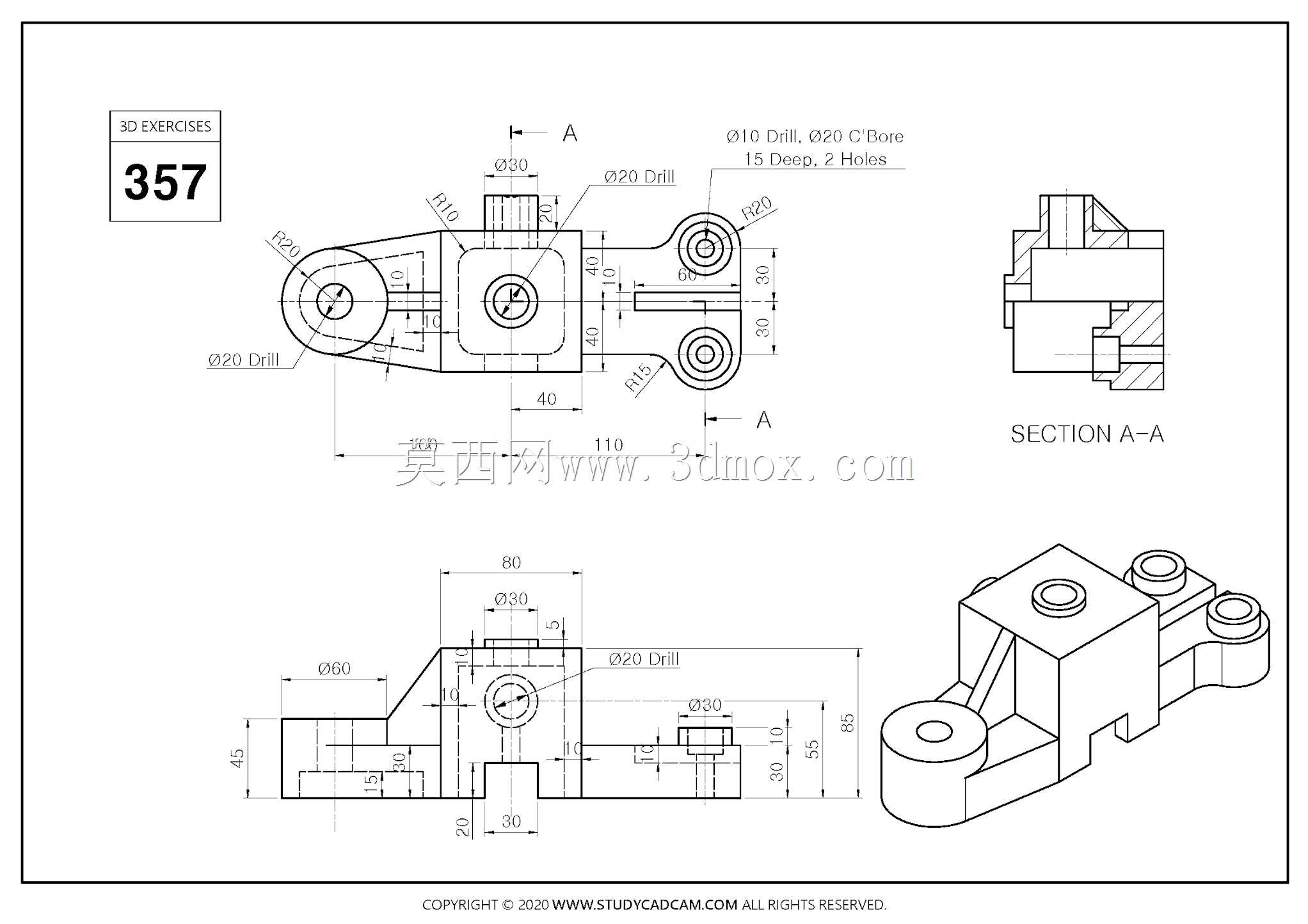

　　也避免积尘导电影响相邻电气元件的绝缘性能。在做三维建模练习的时候，这类零件非常适合练习凸台拉伸、筋特征、孔特征、圆角特征的综合运用，建模时要先确定核心的安装基准面，以主体承力块的底面作为第一基准，再依次定位四个安装凸台的中心位置，先做主体的大块结构，再添加筋板、沉孔、卡槽这些细节特征，最后统一做圆角过渡，避免建模过程中因为基准选择混乱导致后续特征报错、尺寸链出错。实际选型使用的时候，要根据被固定件的重量选择对应材质，承重在1kg以内可以选用ABS或者尼龙材质注塑生产，重量更大或者有冲击载荷的场景可以选用铝合金6061材质机加工，表面做阳极氧化处理提升耐磨和耐腐蚀性能，满足车间复杂工况的使用要求。
