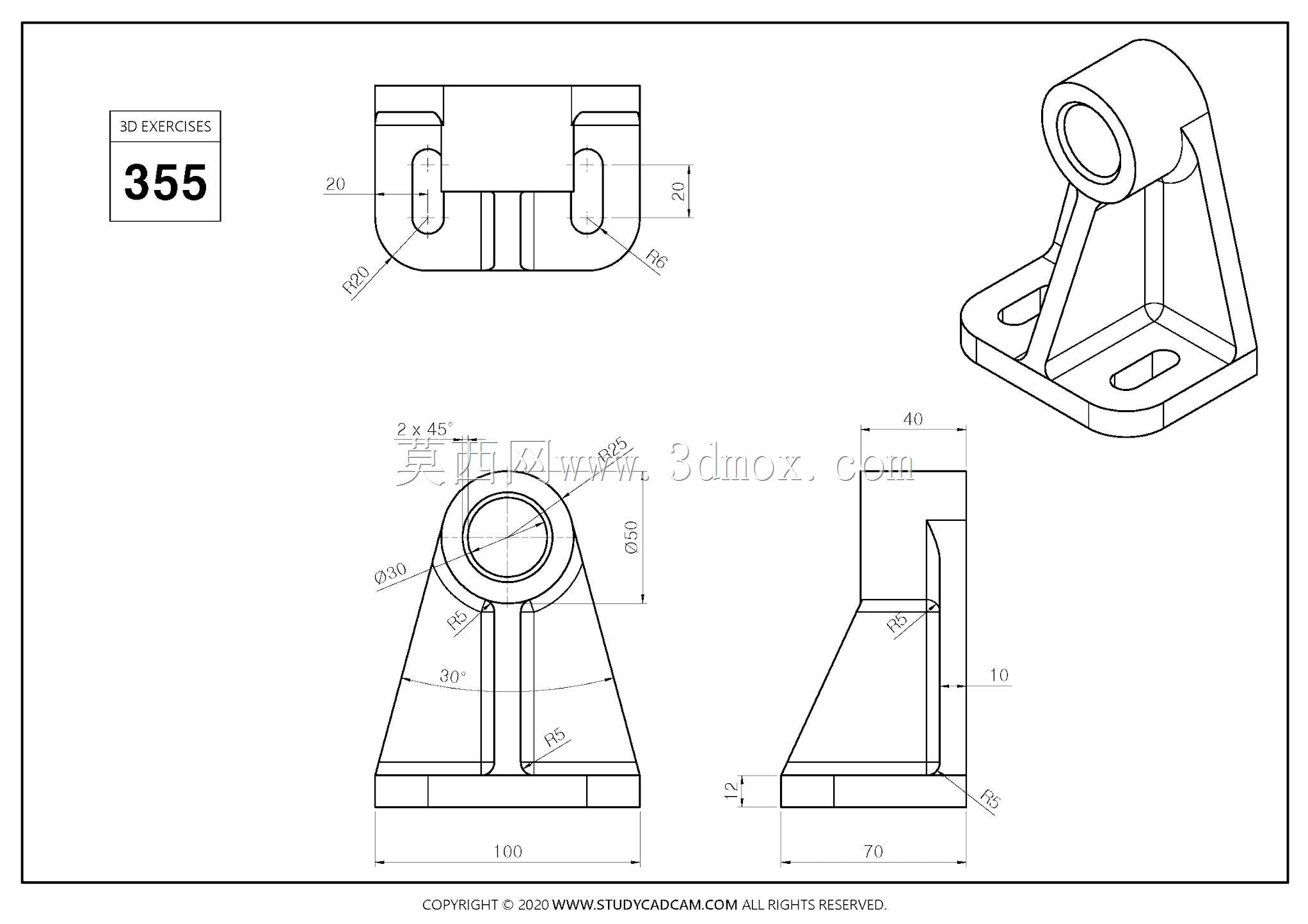

立式带孔安装支座机械结构设计

　　这类带铰支孔的立式安装支座，在轻工输送线、小型工装夹具台、非标自动化检测工位里的应用频次极高，核心作用是为摆臂、连杆、检测探头摆杆这类需要绕固定轴做小角度回转的零部件提供稳定的安装基准，同时把回转部件的载荷平稳传递到设备的安装基面，避免回转副出现偏载卡滞、长期运行后轴线偏移的问题。从结构功能来看，上部的通孔是核心的回转配合位，孔的内壁粗糙度、圆柱度公差直接决定了配套销轴或者铰轴的转动顺畅度，设计时这个孔的公差带通常选H7级，和g6公差的销轴配合可以实现小间隙的转动配合，既不会因为间隙过大出现回转晃动，也不会因为过盈导致转动卡涩，孔的轴向长度做了加长处理，目的是增大和销轴的接触面积，降低接触面的比压，减少长期摆动带来的磨损，

　　延长铰支结构的维护周期。下部的安装底板做了两个长圆形的安装孔，这种孔型的设计是为了抵消安装基面的孔位加工误差，现场安装时可以沿着长孔的长度方向微调支座的固定位置，不需要重新在基面上扩孔或者铰孔，大幅降低现场装配的调整难度，两个安装孔的中心距预留了足够的余量，固定螺栓拧紧后可以提供足够的抗倾覆力矩，避免支座在承受侧向载荷时出现歪斜。连接上部铰支座和下部安装板的三角加强筋，是整个结构的刚度核心，筋板的厚度做了合理匹配，既不会因为筋板过薄导致受载后出现焊接或者铸造变形，也不会因为筋板过厚造成整体重量冗余、材料浪费，筋板和竖板、底板的交接处都做了圆角过渡，避免应力集中导致的疲劳开裂，尤其是在承受反复交变的摆动力载荷时，

　　圆角过渡可以把局部应力峰值降低40%以上，大幅提升结构的疲劳寿命。设计这类支座的时候，首先要确定的是上部铰孔的中心高，这个尺寸直接决定了配套摆臂的回转运动轨迹，中心高的公差需要控制在±0.1mm以内，否则会导致摆臂末端的执行件位置出现偏差，影响设备的动作精度；其次要核算安装底板的厚度，根据铰孔位置承受的最大径向载荷、倾覆力矩来计算底板的抗弯强度，确保螺栓预紧后底板不会出现翘曲变形，保证安装面的平面度要求；另外竖板的厚度要和铰孔的长度匹配，避免竖板在侧向力作用下出现弯曲变形，导致铰孔轴线倾斜，最终造成回转副卡滞。从安装边界来看，这类支座的底板轮廓尺寸需要和安装基面的可用空间匹配，两个长圆孔的宽度要适配常用的内六角圆柱头螺栓尺寸，

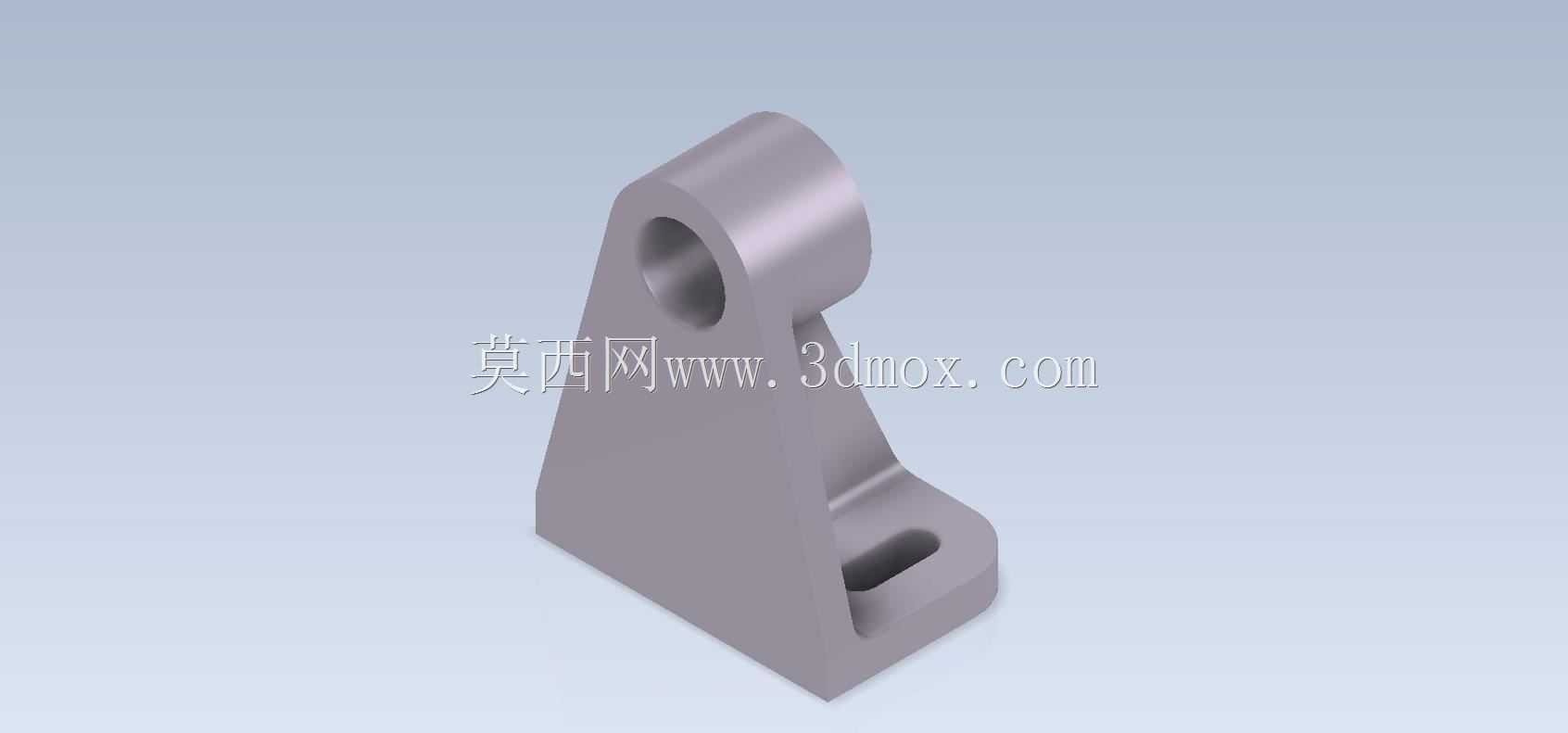

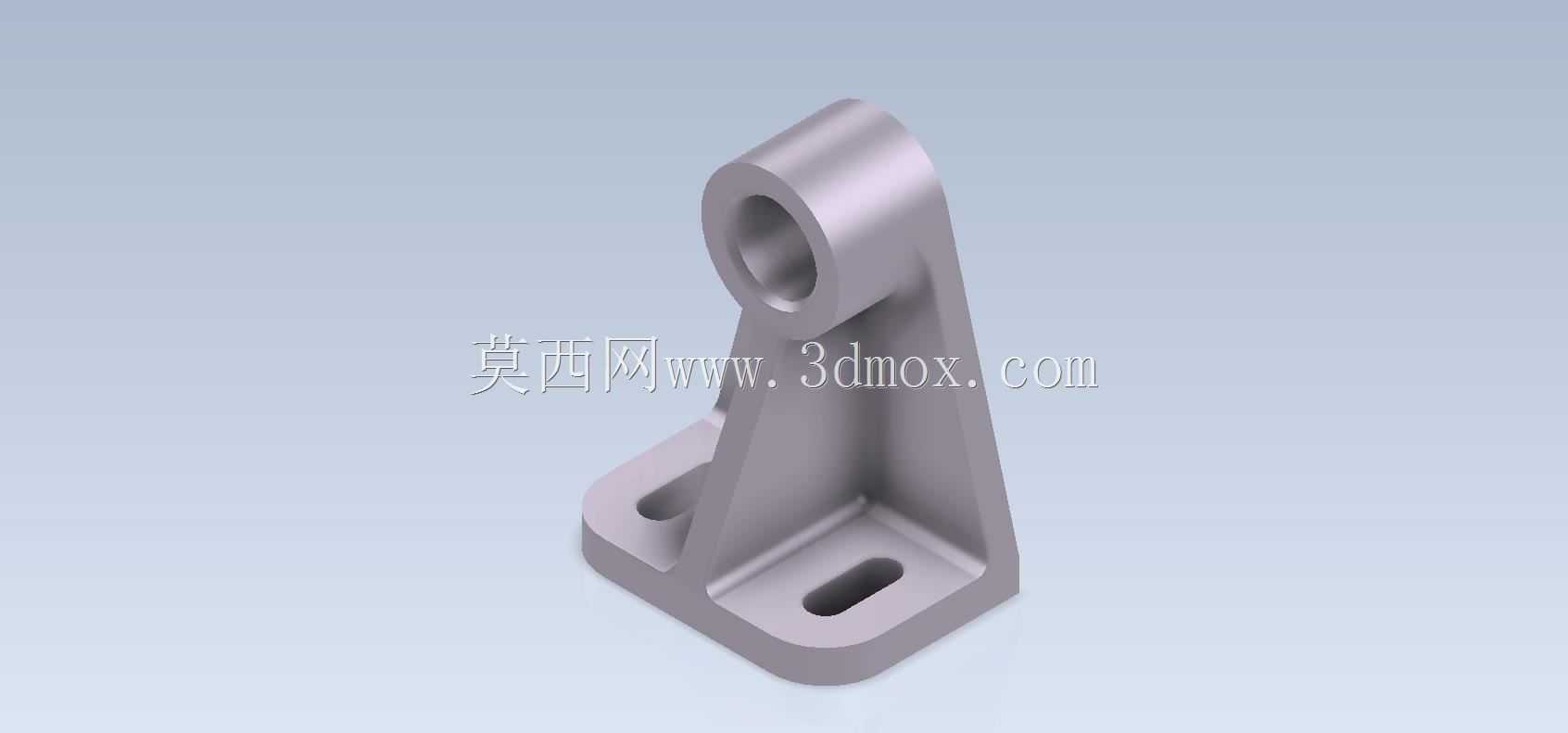

　　安装时螺栓下方要加装平垫和弹垫，防止设备运行振动导致螺栓松动；上部铰孔的两端可以根据使用需求加装轴用挡圈或者轴承端盖，对销轴进行轴向定位，避免销轴在转动过程中出现轴向窜动。实际建模过程中，这类零件的建模逻辑要贴合加工工艺顺序，首先绘制底板的轮廓草图，拉伸生成底板实体，然后绘制竖板的草图拉伸生成竖板主体，接着添加三角加强筋特征，之后在上部绘制铰孔的草图拉伸切除生成配合孔，最后绘制安装底板上的长圆孔，拉伸切除后对所有锐边进行倒角、对交接处添加圆角特征，整个建模过程要保证特征的参数化关联，后续如果需要调整铰孔中心高、安装孔中心距、筋板厚度等参数，只需要修改对应草图的尺寸数值就可以快速完成模型更新，不需要重新绘制特征，大幅提升设计迭代的效率。这类支座的材质通常根据使用场景选择，常规轻载工况下可以选用铝合金材质，通过铣削加工成型，重量轻、不易生锈，适合电子类检测设备、小型工装的使用场景；中重载工况下可以选用Q235钢板焊接后去应力处理，或者选用HT200铸铁铸造后加工，整体刚度更好，抗振性能优异，适合输送线、机床附件这类载荷较大、存在振动的使用场景。在做结构校验的时候，除了常规的静强度校核，还要关注铰孔位置的接触应力，以及筋板和底板交接位置的应力集中情况，如果是用于频繁摆动的工况，还要做疲劳强度校核，确保结构在额定载荷下的使用寿命满足设备的设计周期要求。
