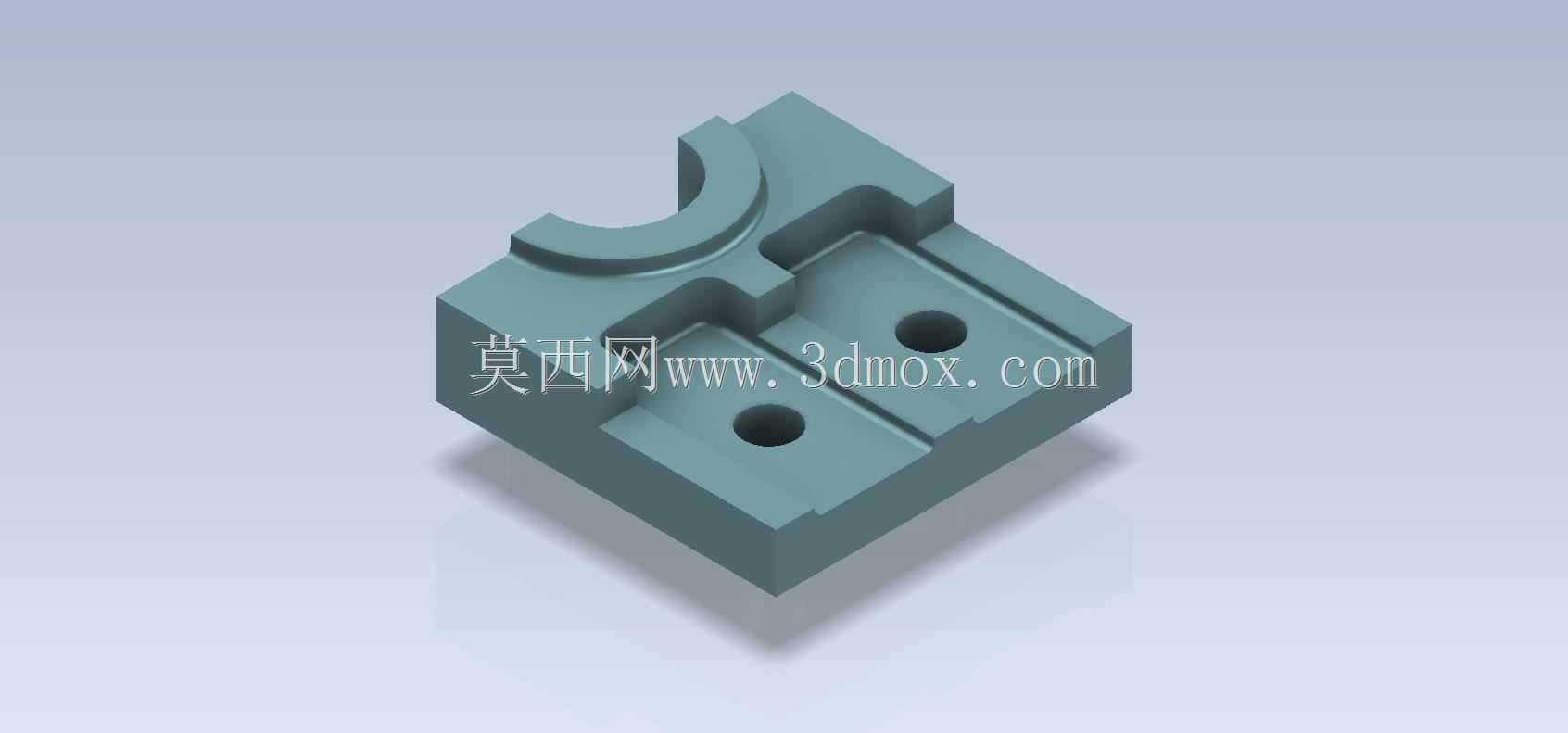

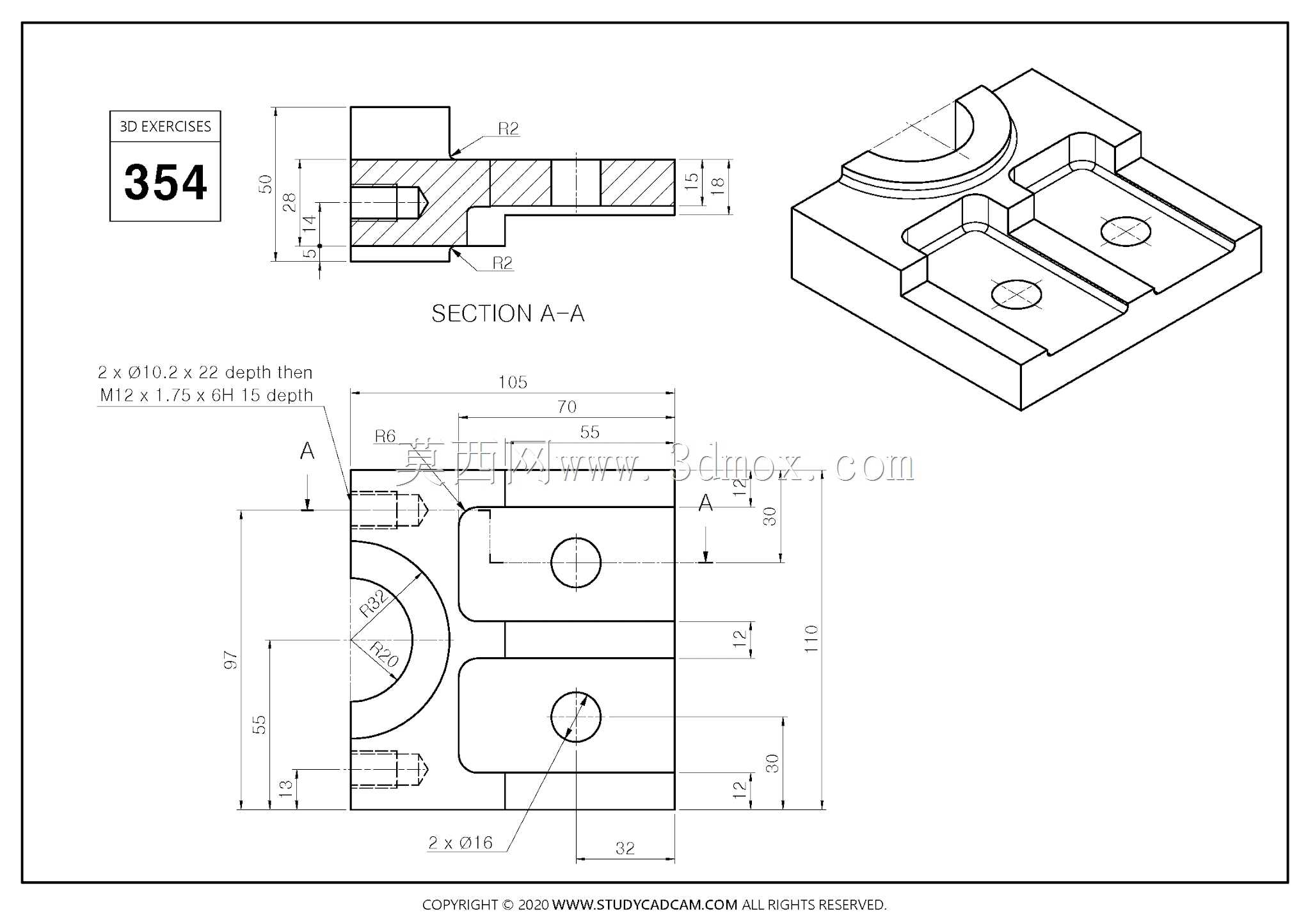

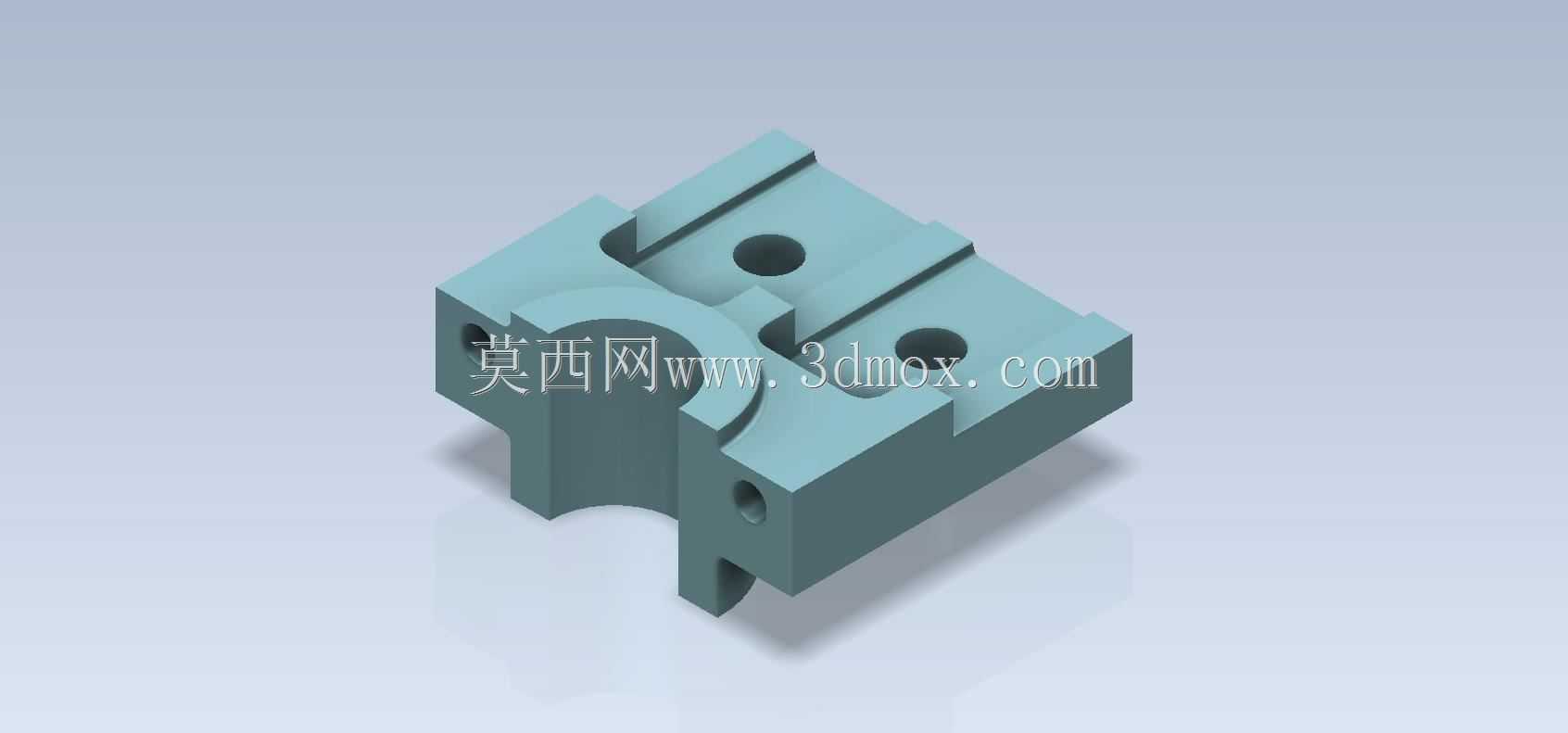

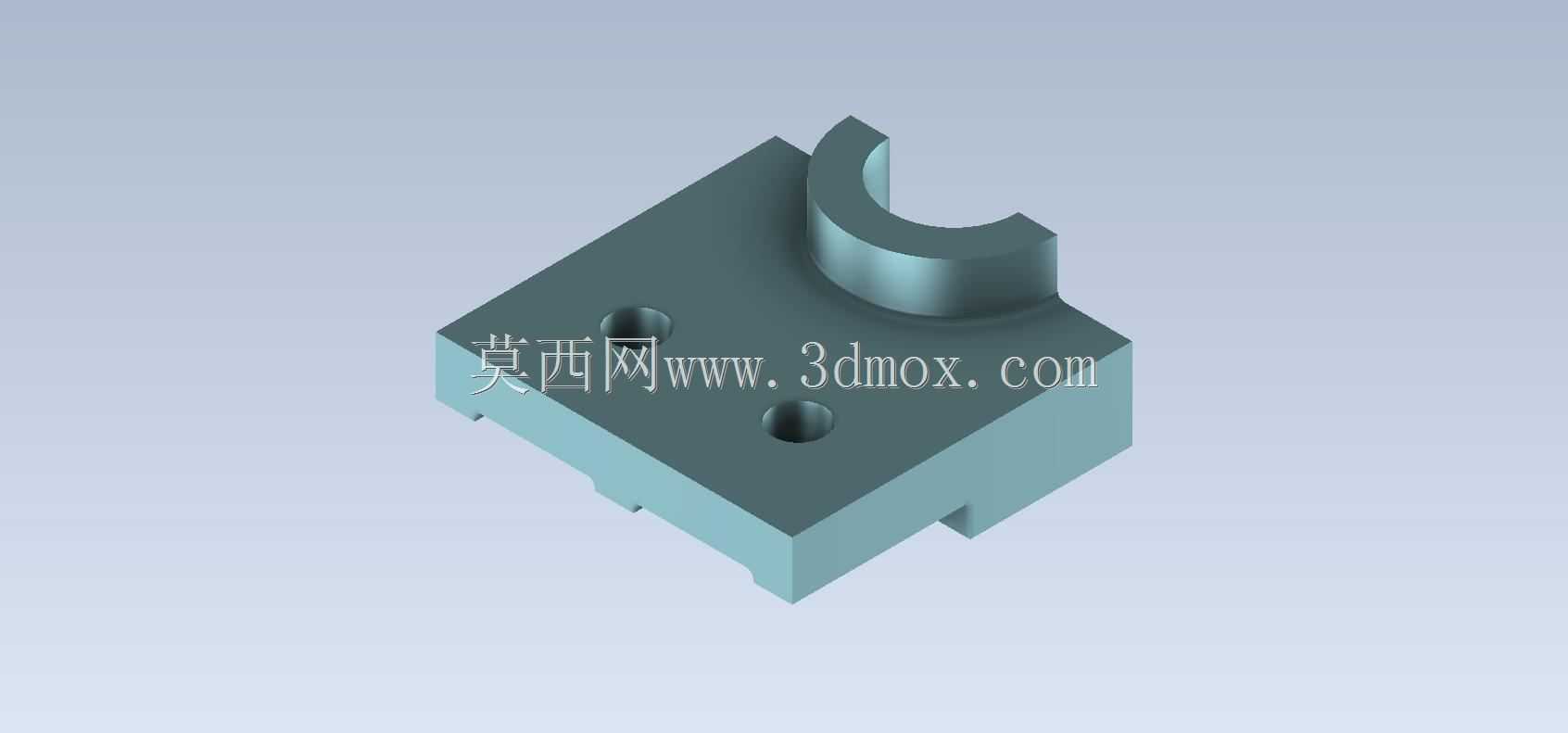

这类异形块状基座零件,多应用在小型工装夹具的定位单元、教学实训的机加工实操工位,以及小型检测设备的载物台定位模块中,承担工件承托、位置限定、配合锁紧的核心作用。从结构设计逻辑来看,整体采用方块式基体作为承载主体,首先保证了放置时的基础稳定性,底部为完整平面,可直接贴合工装台的T型槽台面或者检测平台的花岗岩工作面,不需要额外加工调平结构就能获得较好的基准平面度。基体上方的半圆弧开口槽,主要用于适配圆柱类工件的外圆定位,比如直径匹配的轴类零件、圆棒料试件,放置到槽内后可以限制径向的两个移动自由度,配合侧面的压紧件就能完成快速装夹,这类槽的圆弧面加工通常采用立铣刀圆弧插补完成,设计时预留了0.1mm的研磨余量,
方便实训学员完成后续的精度修整操作。基体上开设的两个沉头通孔,是用于基座本身的安装固定,孔位间距按照常规小型工装的孔距标准设计,可直接配合内六角螺栓穿过孔位锁死在下方的安装板上,沉头深度刚好容纳螺栓头部,安装后螺栓头不会高出基体表面,避免干涉上方放置的工件。基体上的两条平行凹槽结构,一方面是作为减重槽降低整块零件的重量,方便实训过程中学员拆装挪动,另一方面凹槽的侧壁可以作为小型条料工件的定位靠面,拓展了基座的装夹适配范围,不需要额外更换定位块就能完成方形条料的侧向定位。从外形安装边界来看,整体外轮廓为规整的正方形块体,长宽尺寸控制在100mm以内,高度约为长宽尺寸的二分之一,占用的安装空间很小,既可以单独作为单个定位工位使用,
也可以多个并排拼接在工装台面上组成多工位装夹结构,相邻基座之间不会出现结构干涉。设计时特意将所有棱边做了0.5mm的倒角处理,既避免机加工后锐边割手的问题,也能减少零件磕碰时的边角崩损,提升实训使用过程中的耐用度。这类零件的建模过程非常适合初学者练习拉伸、切除、倒角、圆弧特征的组合操作,从实体建模的逻辑上,先绘制基体的正方形草图拉伸得到基础块体,再依次切除出半圆弧槽、安装通孔、平行凹槽,最后添加倒角特征就能完成整体建模,特征顺序清晰,没有复杂的曲面结构,同时又覆盖了机械零件最常见的几类机加工特征,能帮助初学者快速理解实体建模与实际机加工工序的对应关系。在实际实训场景中,学员完成建模后还可以直接将模型导入编程模块生成铣削加工程序,
在小型数控铣床上完成实物加工,从建模到加工全流程验证设计的合理性,加工完成的实物还可以作为后续工装装配的基础零件使用,实现练习作品的实用化。结构设计上没有采用多余的装饰性特征,所有结构都对应明确的功能需求,没有冗余的材料去除,既保证了基体的整体刚性,在装夹受力时不会出现明显形变,又尽可能控制了零件的整体重量,降低材料消耗。两个安装孔的位置设计在基体的对称中心线上,锁紧后基座的受力均匀,长时间使用也不会出现偏移松动,半圆弧槽的中心高度与平行凹槽的深度做了匹配设计,当圆柱工件放置在圆弧槽内时,工件的下表面不会与凹槽底部接触,避免出现过定位导致的装夹不稳问题。
