带凸台定位槽的斜置安装基座结构

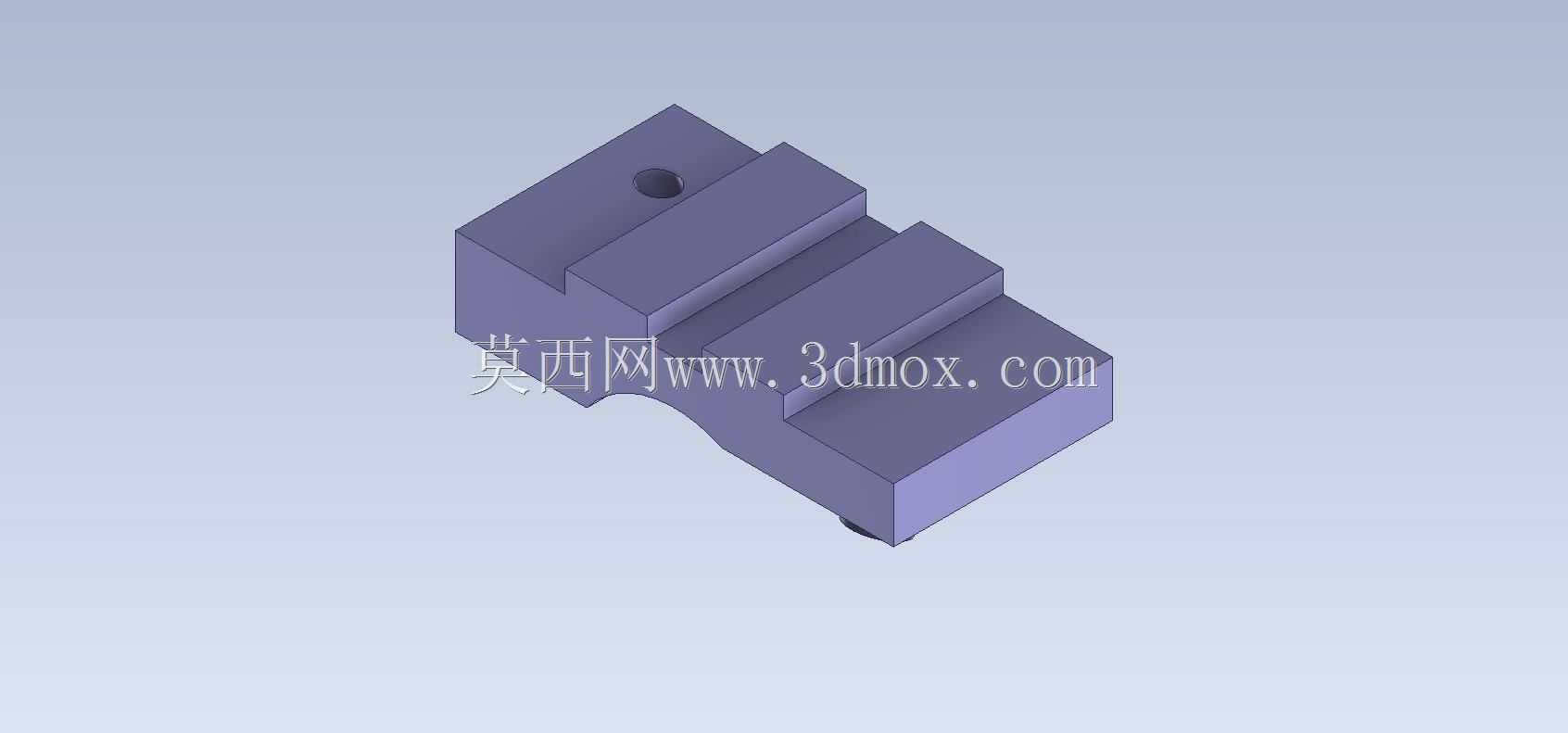

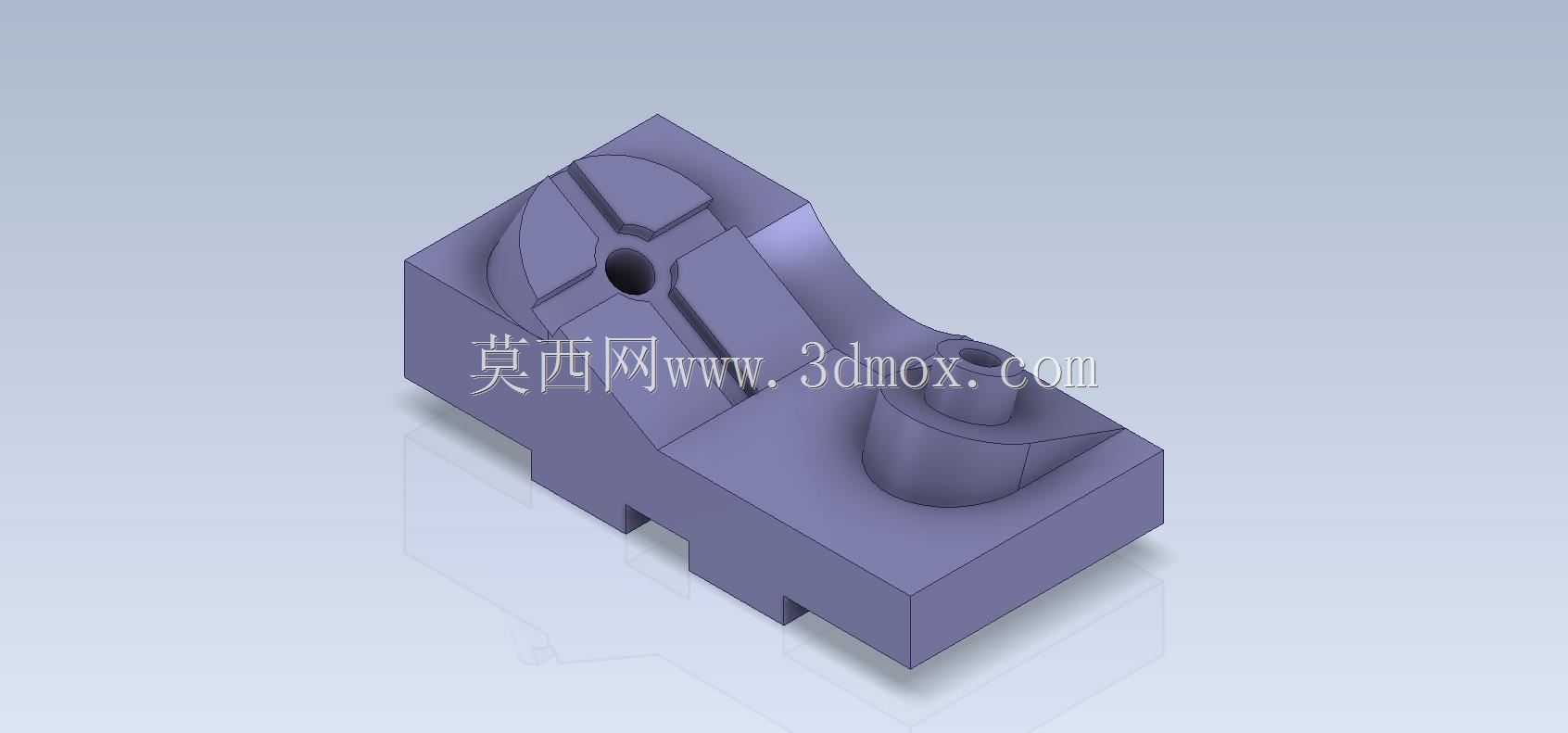

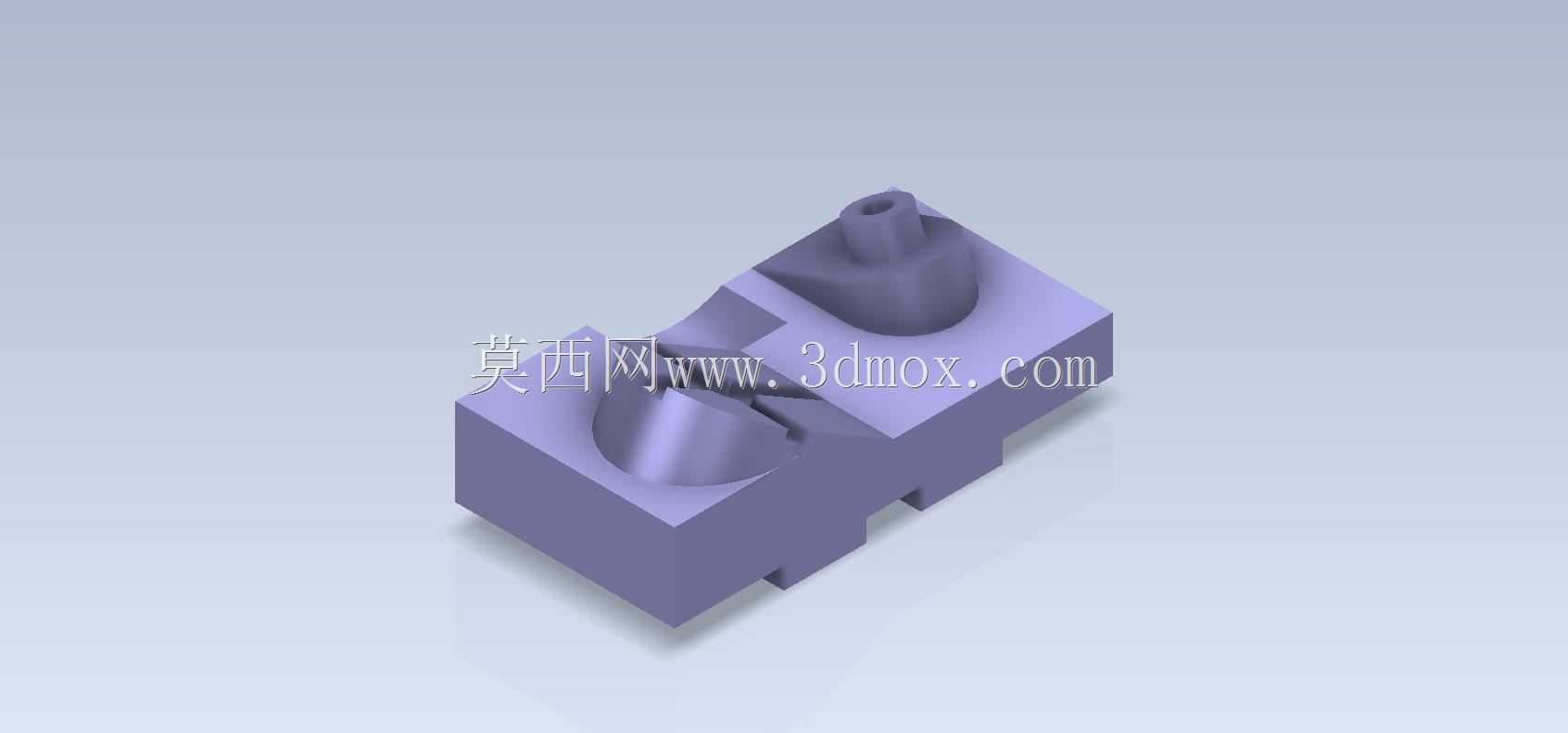

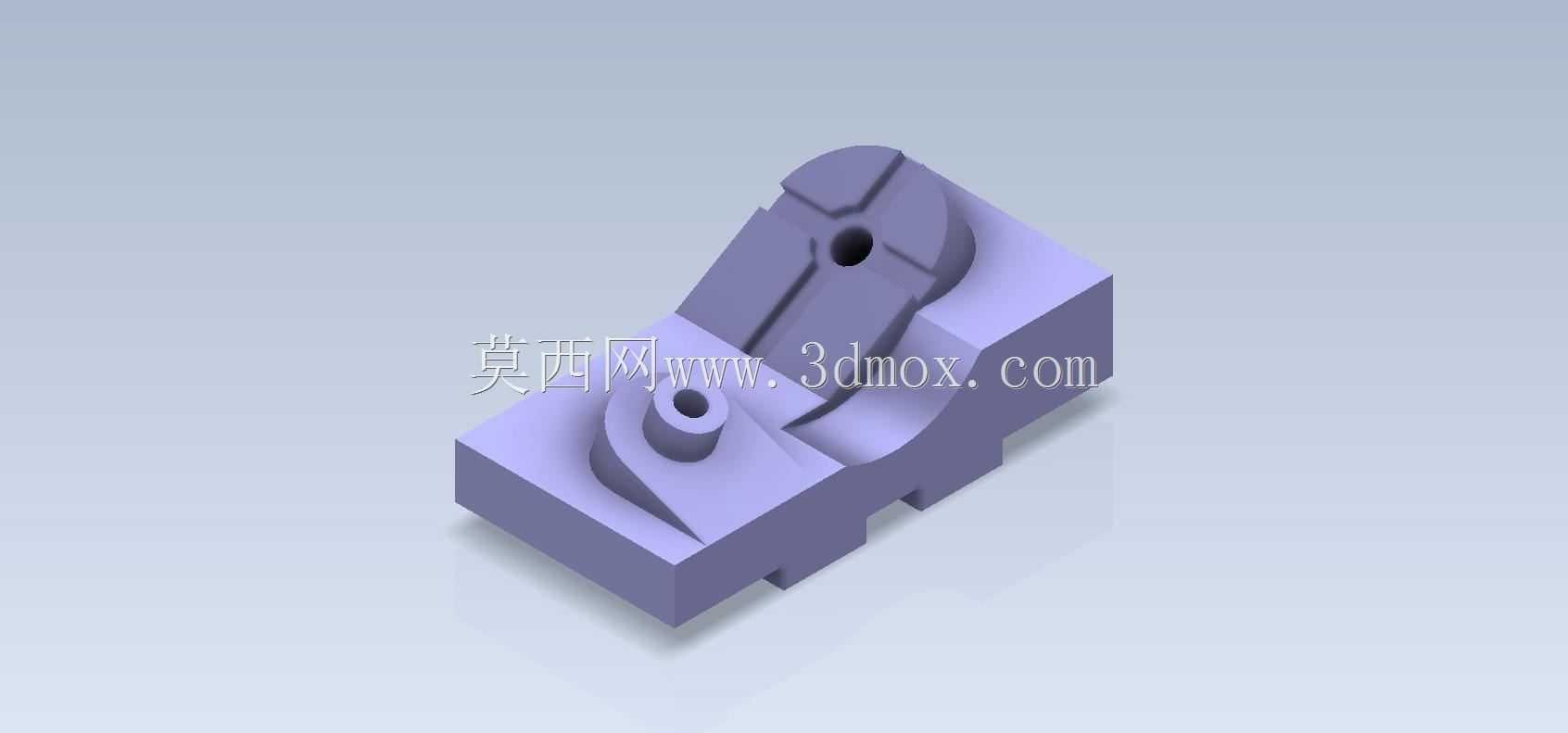

　　该零件属于小型机械安装定位基座类构件，主要应用在工装夹具定位模块、小型自动化设备的工位承载单元、教学实训台的功能安装位等场景中，作为承载小型功能组件、实现精准定位安装的基础结构件使用。从实际功能来看，零件底部设置的两处矩形凸台，是对应安装基板上的T型槽或者定位卡槽设计的，安装时可直接卡入对应槽位，限制零件沿安装面的横向窜动与转动自由度，无需额外加工定位销孔即可实现快速初定位，大幅缩短工位调整的装配时间。零件主体的斜置安装面是整个结构的核心功能区，该平面与底部安装基准面呈固定倾斜角度，适配需要倾斜布置的小型功能组件，比如微型导向销座、小型传感器支架、气动管路接头座等部件的安装，斜面上开设的沉头安装孔可穿过紧固件将上部组件牢牢锁紧，

　　孔口的沉台设计可容纳紧固件头部，避免螺栓头突出安装平面干涉上部组件的装配。斜面上端的半圆弧凸台结构，内侧开有同轴通孔，该结构可作为小型铰接轴的安装座使用，穿入销轴后即可连接摆杆类构件，实现小角度摆动功能，凸台的圆弧面可对摆杆的摆动行程形成机械限位，避免摆杆超程脱位。零件侧面的圆柱凸台结构，中心开有贯通的安装孔，可作为小型管路接头、定位顶针或者调节螺钉的安装位，凸台的圆柱面可配合O型圈实现密封，也可作为装配时的夹持基准面，方便夹具装夹完成侧面孔系的二次加工。从设计思路来看，整个零件采用一体化铣削成型的结构方案，所有特征均采用规则几何形态拼接，没有复杂的曲面造型，既降低了铣削加工的走刀难度，也方便建模练习时掌握拉伸、切除、倒角、

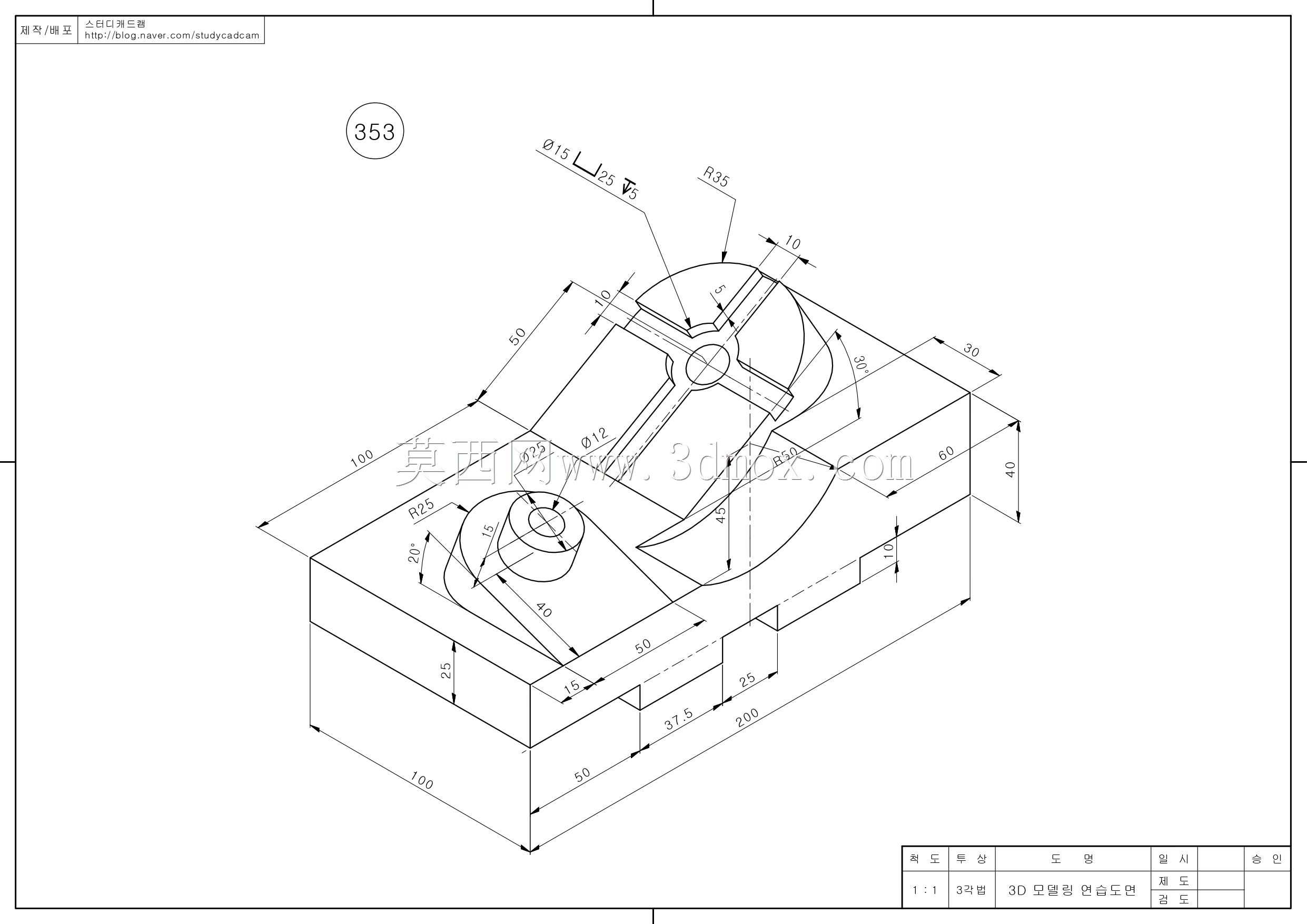

　　拔模等基础特征的操作逻辑。零件的所有棱边均设置了微小的工艺倒角，既可以去除加工产生的毛刺，避免装配时划伤操作人员，也可以减少应力集中，提升零件在反复装拆过程中的结构强度，避免棱角处受力崩裂。外形尺寸方面，零件整体长宽高比例控制在2:1.5:1左右，底部安装面的平面度公差可控制在0.02mm以内，保证安装后与基板的贴合度，斜置安装面与底部基准面的角度公差控制在±0.1°，满足上部功能组件的角度安装精度要求，两处底部定位凸台的宽度尺寸公差取h7级，可与标准T型槽实现间隙配合，既保证安装时的顺畅滑入，又不会出现过大的配合间隙导致定位偏移。安装边界上，零件装配后上部突出的半圆弧凸台与侧面圆柱凸台的最大外轮廓尺寸，

　　需与周边相邻构件预留至少2mm的安全间隙，避免设备运行过程中出现运动干涉，底部安装时紧固件的长度需控制在不超出零件底面3mm，防止螺栓过长顶坏安装基板表面，斜面上的安装孔深度需满足紧固件拧入后螺纹啮合长度不小于螺栓直径的1.5倍，保证连接强度足够承受上部组件的工作载荷。这类结构作为CAD基础练习模型，涵盖了机械零件设计中最常见的凸台定位、斜面安装、铰接座、侧向安装位等典型特征，建模过程中可充分练习基准面创建、特征阵列、拔模斜度设置、倒角参数匹配等基础操作，同时也能帮助初学者理解机械零件从功能需求到结构落地的设计逻辑，掌握安装定位、公差配合、干涉检查等实际工程中必须考虑的设计要点。
