套筒滚子铰接式连接锁紧构件结构设计

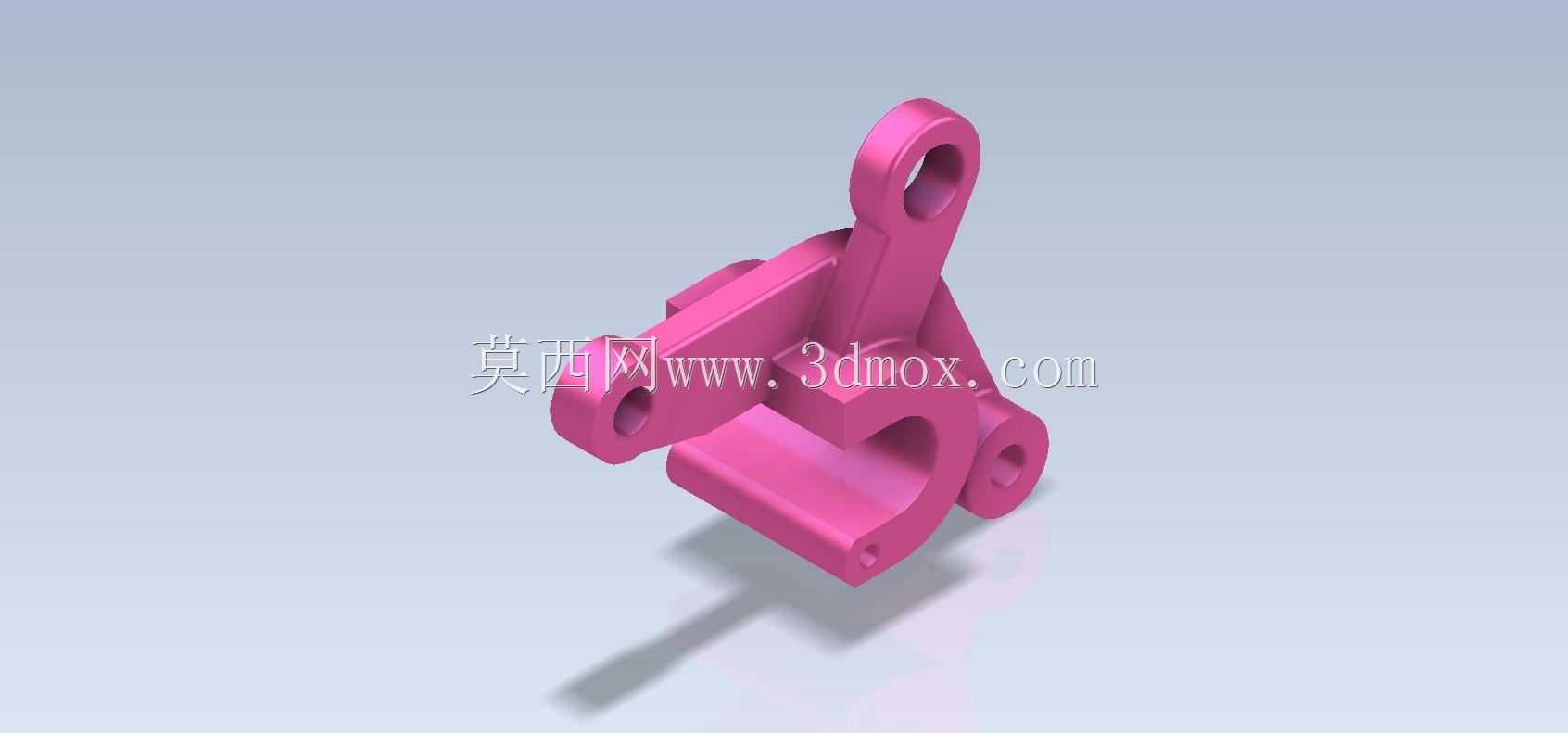

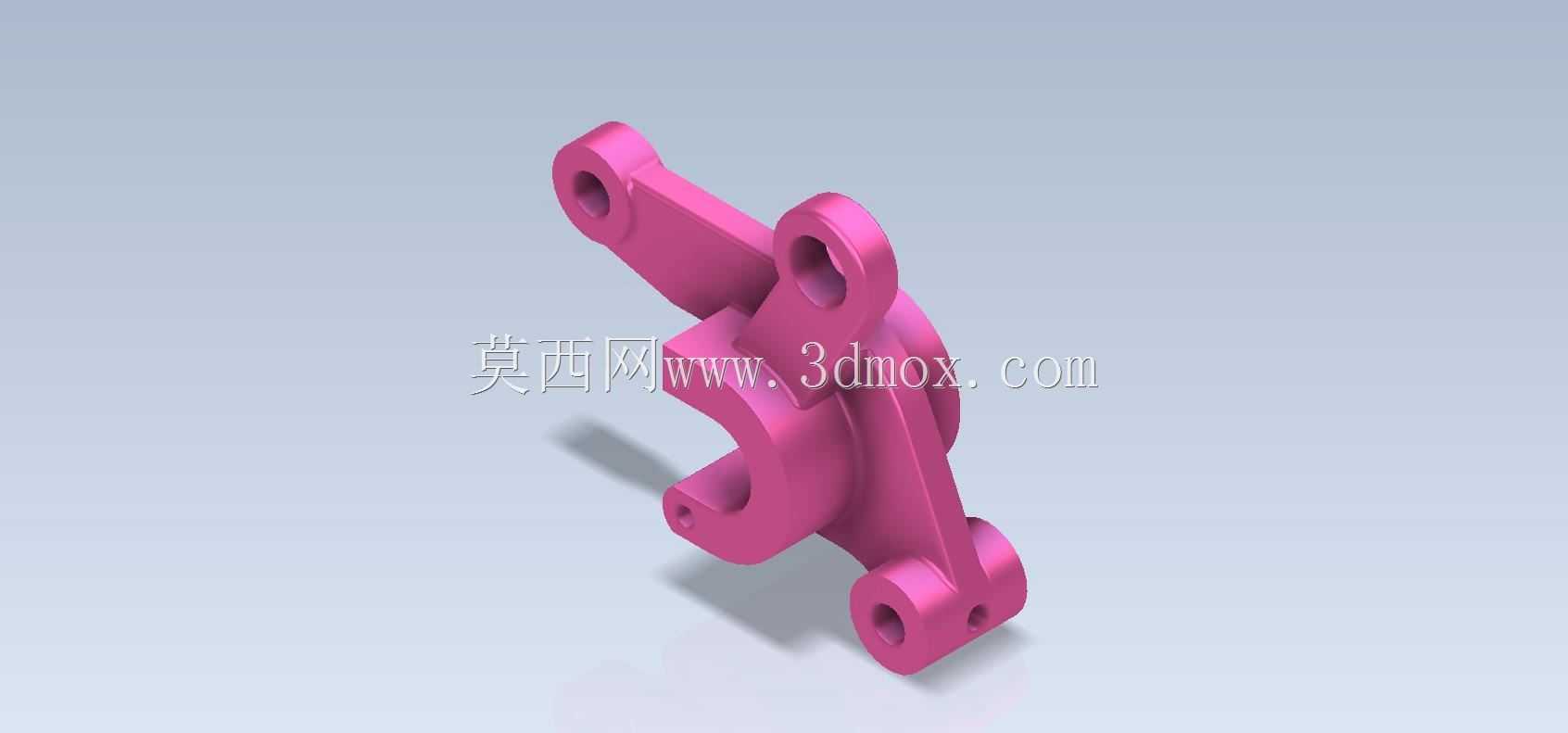

　　这类带铰接孔与钩挂锁紧结构的套筒滚子类构件，常出现在需要往复摆动、快速锁止的机械传动与工装夹持场景中，比如轻工生产线的连杆式快夹机构、小型输送设备的张紧摆臂锁止单元、手动工装夹具的压紧联动部件，核心作用是通过自身的多铰接点布局，实现动力传递过程中的摆动自由度约束，同时依靠钩状结构完成相邻构件的快速卡合锁止，替代部分需要螺栓紧固的繁琐连接环节，提升设备调试与工位切换的操作效率。从结构设计逻辑来看，构件上的三个同轴度要求不同的铰接孔，分别对应不同的功能定位：上方带凸台加强的通孔是主动摆臂的安装位，设计时特意在孔周做了加厚凸缘，是因为这个位置要承受摆臂往复摆动带来的交变拉压载荷，若壁厚不足很容易在长期循环载荷下出现孔口开裂的失效问题；

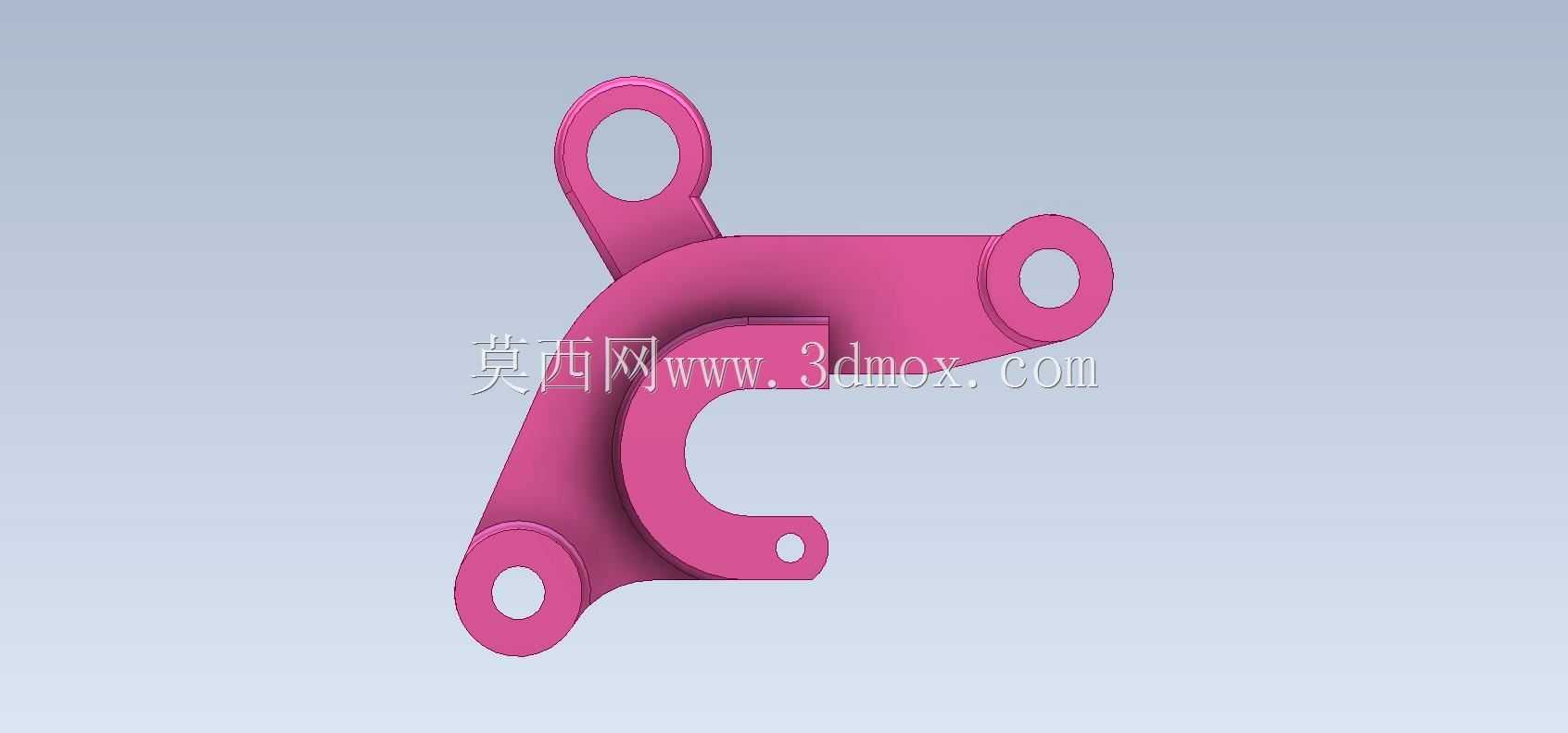

　　侧方的小型铰接孔用于连接复位弹性元件或者辅助定位销，孔径更小，对应的载荷等级也更低，所以周边没有做额外的加厚处理，在保证强度的前提下尽可能控制零件整体重量；下方的钩状弧形结构是核心的锁止工作面，弧面的曲率半径需要和配套的圆柱销外径完全匹配，锁止状态下弧面与圆柱销的接触包角要控制在120度到150度之间，包角过小会导致锁止后容易受振动滑脱，包角过大则会出现卡滞，解锁时需要施加额外的分离力，影响操作顺畅度。在外形尺寸与安装边界的把控上，这类零件的整体外轮廓需要严格匹配安装位的摆动空间，尤其是钩体下方的突出长度，不能超出摆臂运动的包络范围，否则摆动过程中会和相邻的固定构件发生运动干涉；三个铰接孔的中心距公差需要控制在IT7级以内，

　　中心距偏差过大会导致装配后铰接件出现别劲现象，不仅会增大摆动阻力，长期运行还会加剧铰接销轴的磨损，缩短整套机构的维护周期。零件的壁厚设计遵循载荷分布规律，主受力路径也就是上方铰接孔到钩状锁止面的连接筋位置，壁厚要比非受力侧厚2到3毫米，筋条的过渡位置全部采用圆角过渡，避免直角位置的应力集中，尤其是在交变载荷工况下，应力集中点往往是疲劳失效的起始位置。从实际建模的细节处理来看，所有孔的端面都做了0.5毫米的倒角，既可以去除机加工后的毛刺，也能在装配销轴时起到导向作用，避免硬敲装配导致孔口变形；零件的非加工面保留均匀的拔模斜度，适配后续如果采用铸造或者粉末冶金工艺批量生产的需求，不需要二次修改模型就能直接对接工艺环节。

　　这类构件虽然属于基础练习类的建模案例，但所有结构细节完全贴合工业实际的设计要求，没有多余的装饰性结构，每一处几何特征都对应明确的功能需求，建模过程中需要重点关注各特征之间的拓扑关系，尤其是弧形锁止面与相邻筋条的相贯线处理，要保证曲面过渡顺滑，没有碎面、尖角，不仅是为了建模视觉上的规整，更是为了后续导出工程图、做有限元强度分析时不会出现网格划分错误，也能保证数控加工编程时刀路计算顺畅，不会出现过切或者抬刀异常的问题。在实际选型应用时，这类构件的材质通常根据载荷等级选择，轻载工装场景可以选用工程塑料或者铝合金材质，降低整体重量，中载传动场景则选用45号钢调质处理，表面做发黑防锈，重载冲击场景下则需要选用合金结构钢，铰接孔位置做镶套处理，提升耐磨性能，不同材质选型对应的模型细节不需要做大幅改动，只需要根据材质的强度参数调整局部壁厚即可，核心的铰接点位置与锁止弧面参数可以通用，适配不同工况的改装需求。
