立式铰接轴座支撑固定结构件

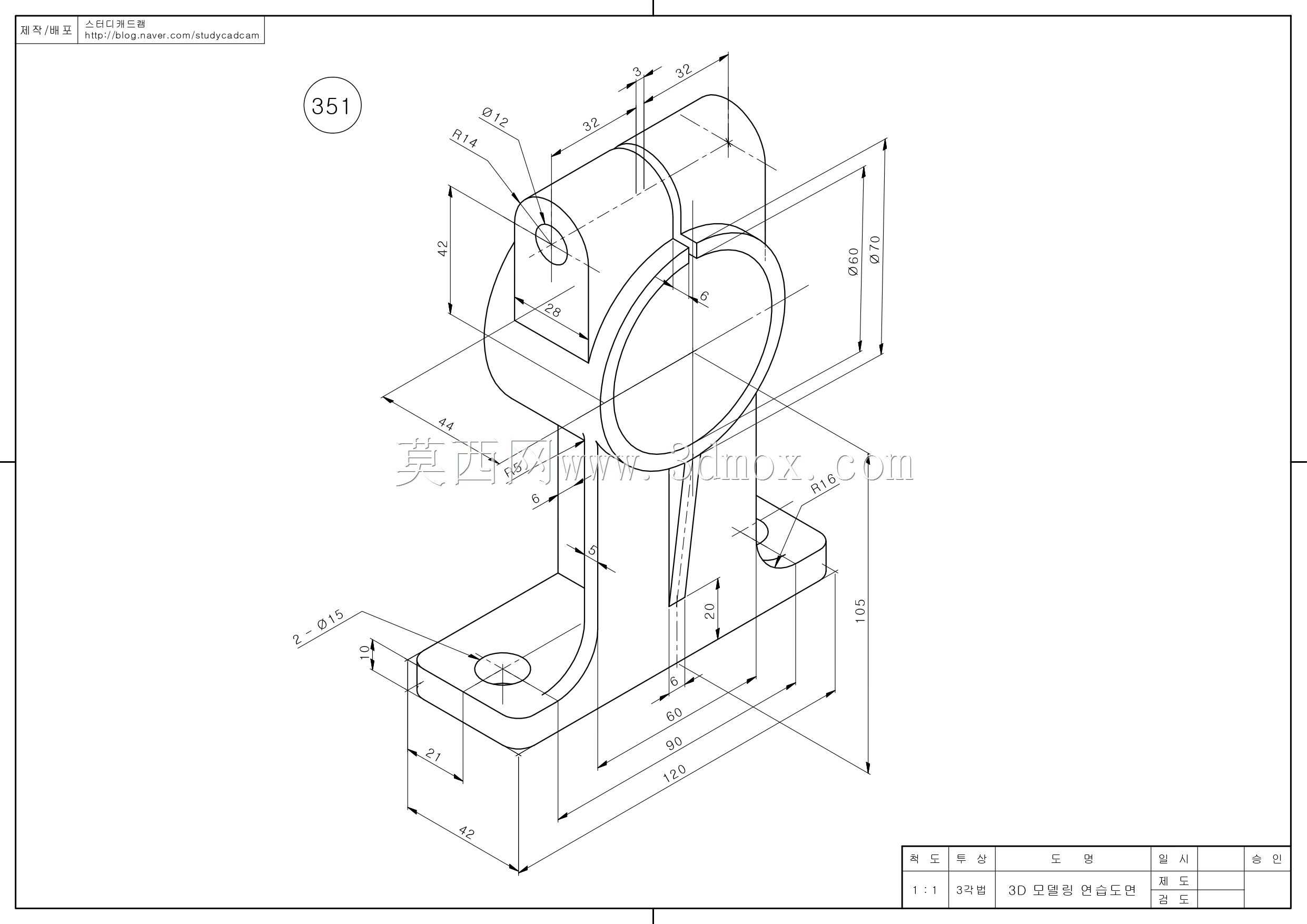

　　这类立式铰接支撑座在轻工输送线、小型自动化工作站的从动辊组、摆臂机构中应用十分普遍，日常做设备改造时经常会碰到需要定制这类支座的场景，核心作用是为回转类零件提供稳定的径向支撑，同时允许被支撑件在小角度范围内完成摆动调整，适配生产线上不同工位的角度对位需求。从结构功能上看，上部的对开式夹装孔是核心功能区，这种剖分式设计相比整体式轴孔，安装时不需要从轴端穿套，可直接从径向卡入对应直径的铰接轴，再通过顶部预留的螺栓孔锁紧夹缝，既能保证轴与座体的配合紧密度，也能在轴件磨损后快速拆装更换，大幅降低产线停机维护的时间成本。夹装孔内侧做了光滑的圆弧过渡，没有多余的凸棱，加工时可通过镗孔工序保证孔的圆柱度，减少轴转动时的偏磨问题，

　　孔壁与轴的配合间隙通常控制在H8/h7的区间，既不会因为间隙过大产生回转晃动，也不会因为过盈量太大导致装配卡滞。下部的安装底板是整个支座的承载基础，底板上开有两个沉头安装孔，孔位做了对称布局，安装时可通过内六角螺栓将整个支座固定在设备的安装基面或者铝型材框架上，沉头结构能让螺栓头完全没入底板平面，不会突出表面干涉其他周边零件的运动路径。底板与上部支撑主体之间做了渐变式的加强筋过渡，没有采用生硬的直角连接，这种设计一方面能减少铸件或者注塑件成型时的应力集中问题，避免受力时在转角处出现断裂，另一方面也能在不额外增加整体壁厚的前提下，提升整个支座的抗侧弯刚度，当上部轴件承受径向载荷时，力可以顺着加强筋顺畅传递到底板的安装面上，

　　不会出现支座根部变形的问题。设计这类支座时，首先要明确被支撑轴的直径范围，以此确定上部夹装孔的内径尺寸，夹缝的宽度通常设置在3-5mm，保证螺栓锁紧时能产生足够的夹紧力抱紧轴件，同时要核算夹装孔两侧的壁厚，避免锁紧时因为壁厚不足导致孔位产生塑性变形。其次要确认安装基面的可用空间，底板的长度和宽度不能超出安装区域的边界，两个安装孔的中心距要适配常用的铝型材槽距或者设备安装板的预留孔位，减少现场二次打孔的工作量。支座的整体高度要匹配被支撑件的回转中心高度，保证轴安装后与其他传动部件的同轴度误差在允许范围内，避免出现别劲、卡滞的问题。从安装边界来看，这类支座的上部夹装孔外圆没有多余的突出结构，侧面预留的螺栓沉孔深度刚好容纳锁紧螺栓的头部，

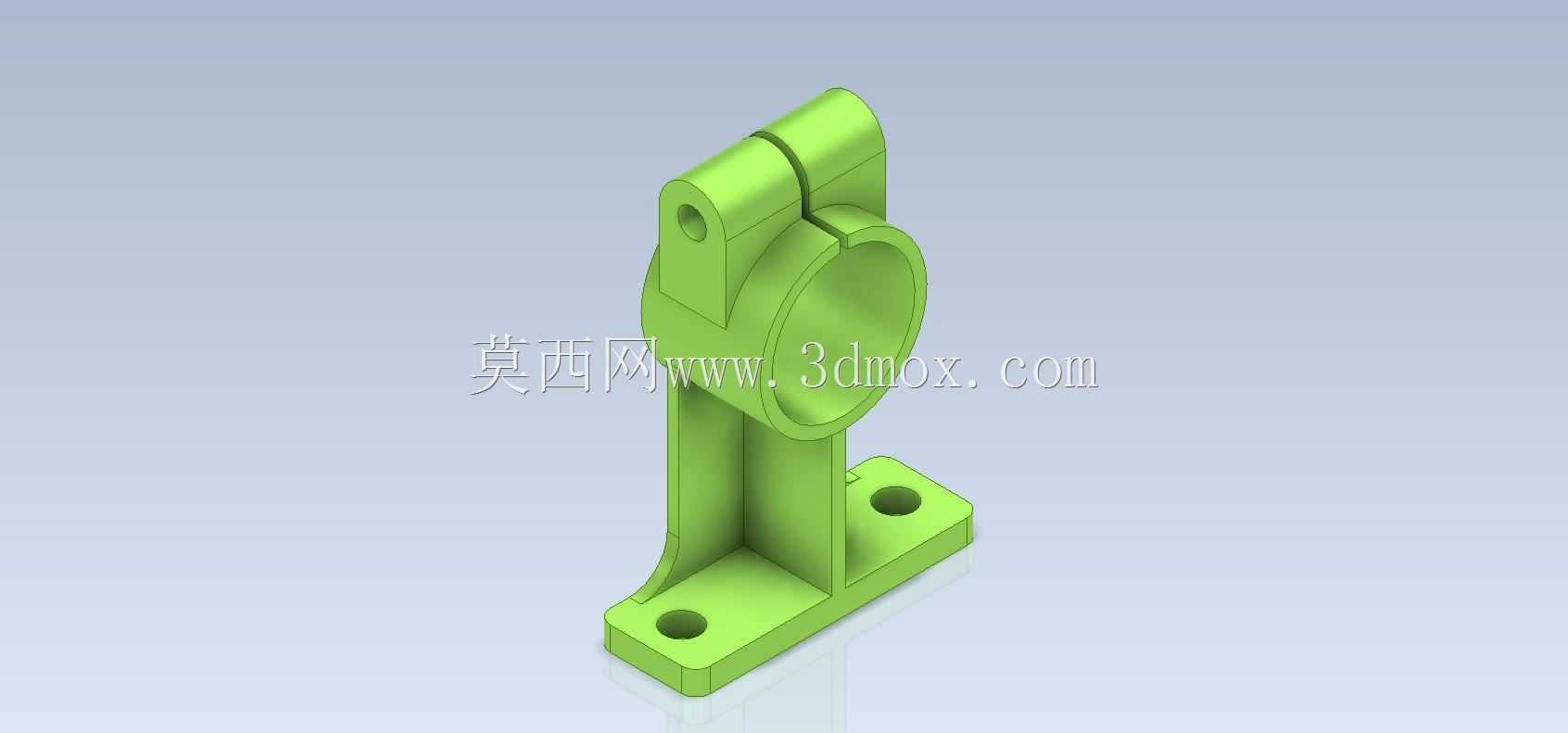

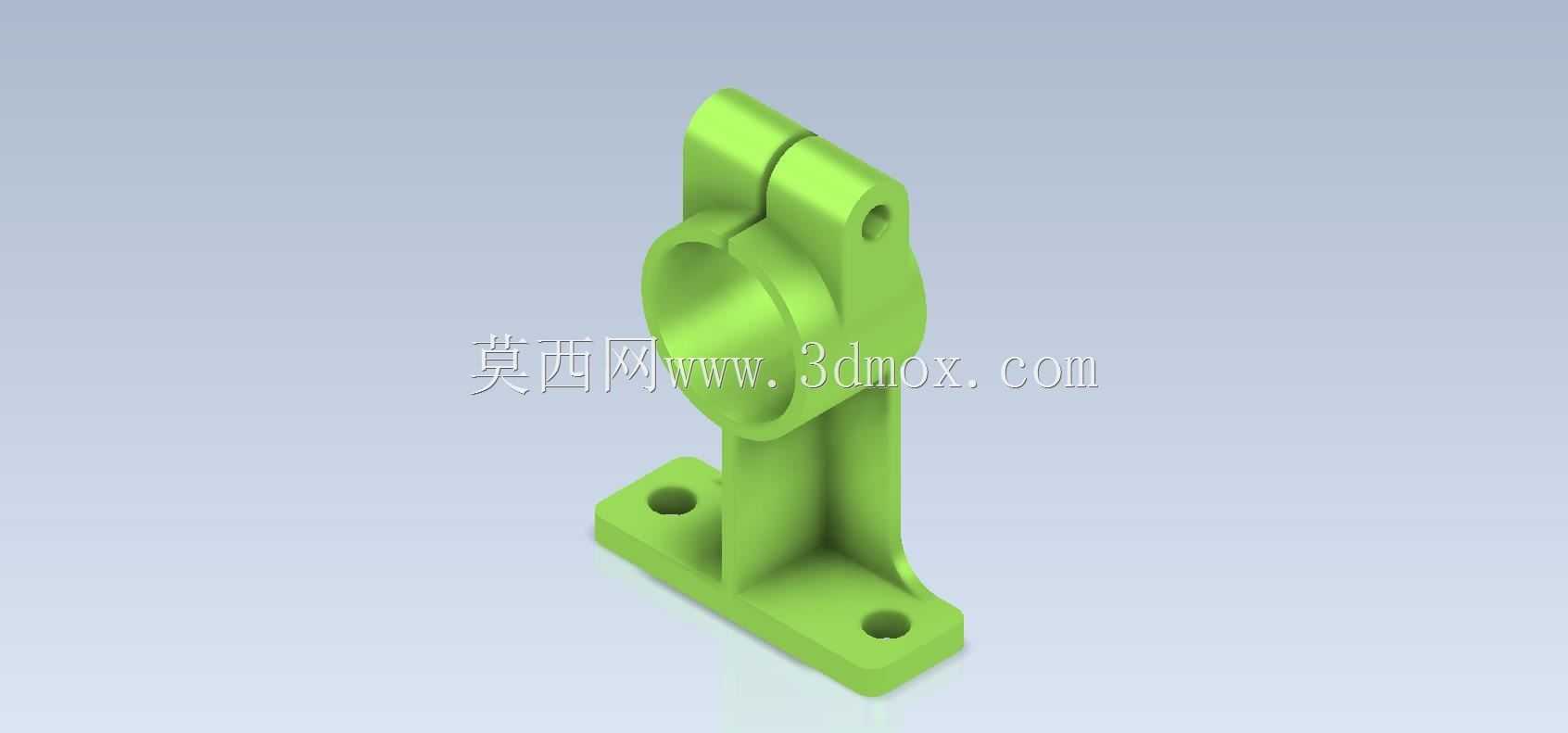

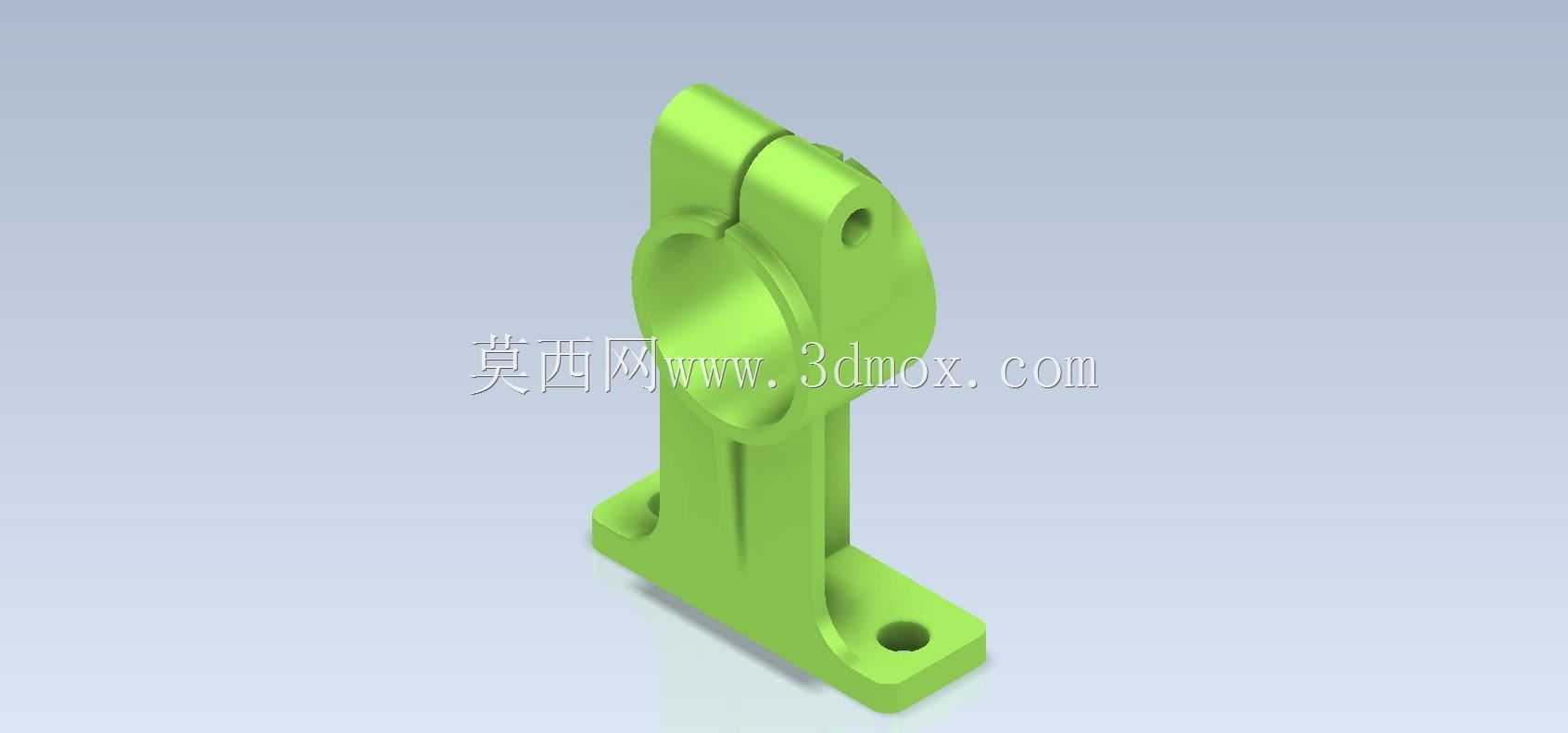

　　不会在侧面形成突出的干涉点，周边零件只要距离支座外壁保留5mm以上的间隙，就能满足装配和维护的操作空间。底板的下平面要求加工平整，平面度控制在0.1mm以内，安装时能与基面完全贴合，避免锁紧螺栓后支座出现倾斜，导致上部轴的回转中心偏移。实际使用中，这类支座通常会配合铜套或者自润滑轴承使用，夹装孔内可压入配套的轴套，进一步降低轴转动时的磨损，当轴套磨损后只需要更换轴套即可，不需要更换整个支座，能有效降低备件成本。在一些需要频繁调整摆臂角度的工位上，这种对开式结构的优势更加明显，不需要拆卸周边的传动零件，只需要松开顶部的锁紧螺栓，就能调整轴的角度，调整到位后重新锁紧即可，操作十分便捷。做三维建模时，要特别注意夹装孔与底板安装面的垂直度公差，通常要控制在0.05mm以内，否则轴安装后会出现倾斜，长期运转会导致轴承受力不均，提前出现磨损失效。另外，各个转角处的圆角要统一设置，避免出现应力集中的尖角，尤其是在承受交变载荷的工况下，圆角过渡能大幅提升零件的疲劳寿命。这类零件如果采用金属材质，通常选用铸铁或者铝合金压铸成型，铸铁的减震性更好，适合有轻微振动的工况，铝合金的重量更轻，适合对设备重量有要求的移动工作站类场景；如果采用工程塑料材质，通常选用POM或者尼龙，适合低载荷、有耐腐蚀需求的轻工生产场景。
