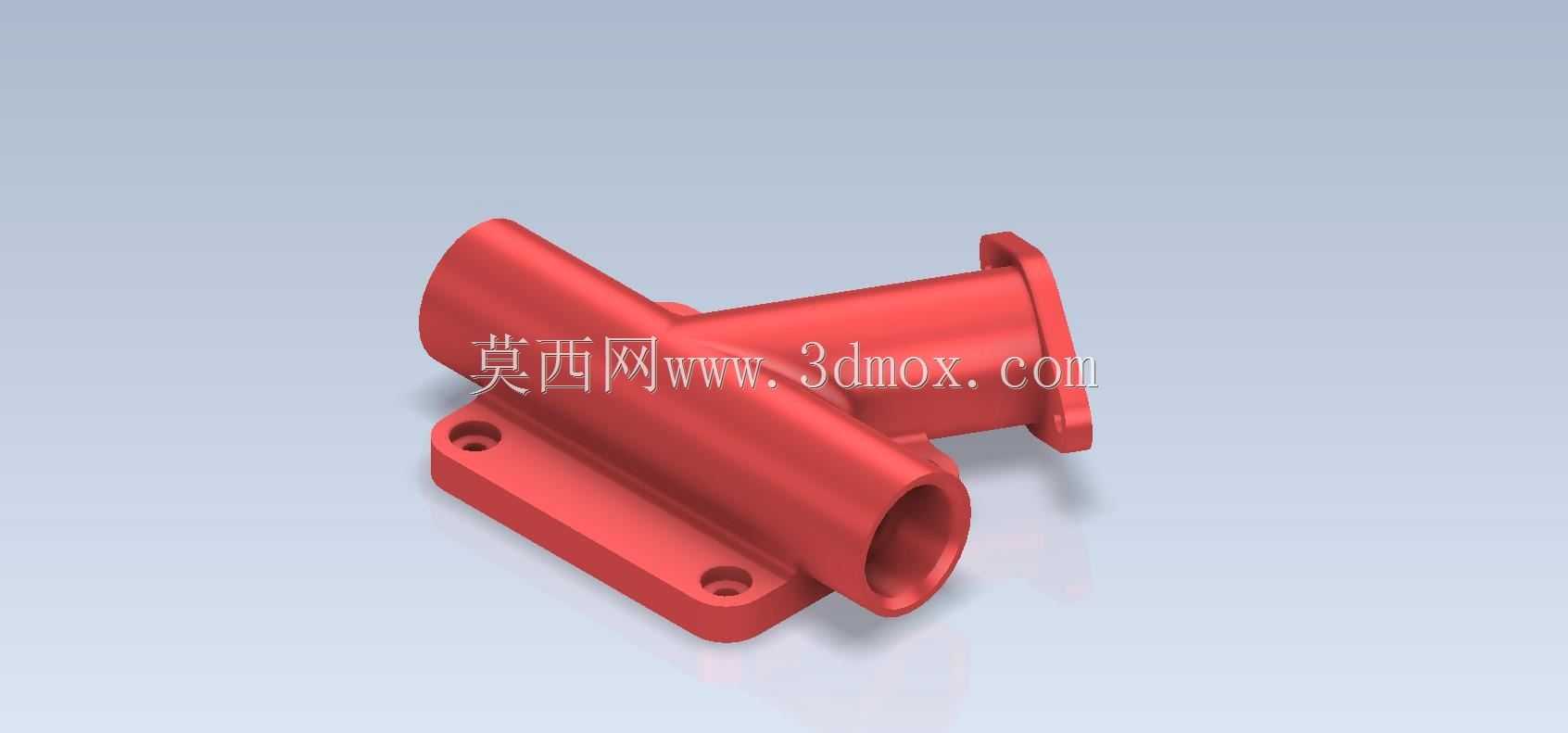

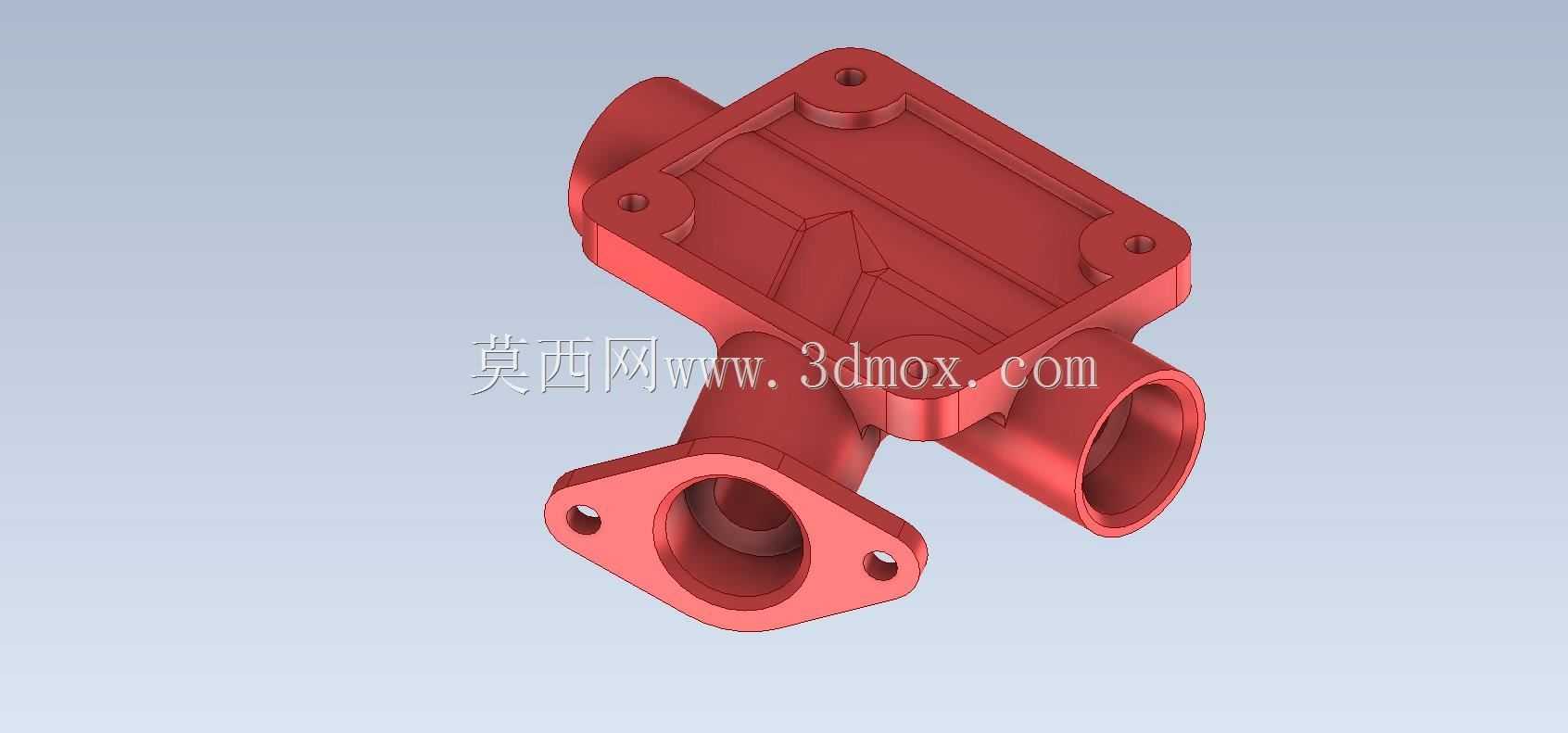

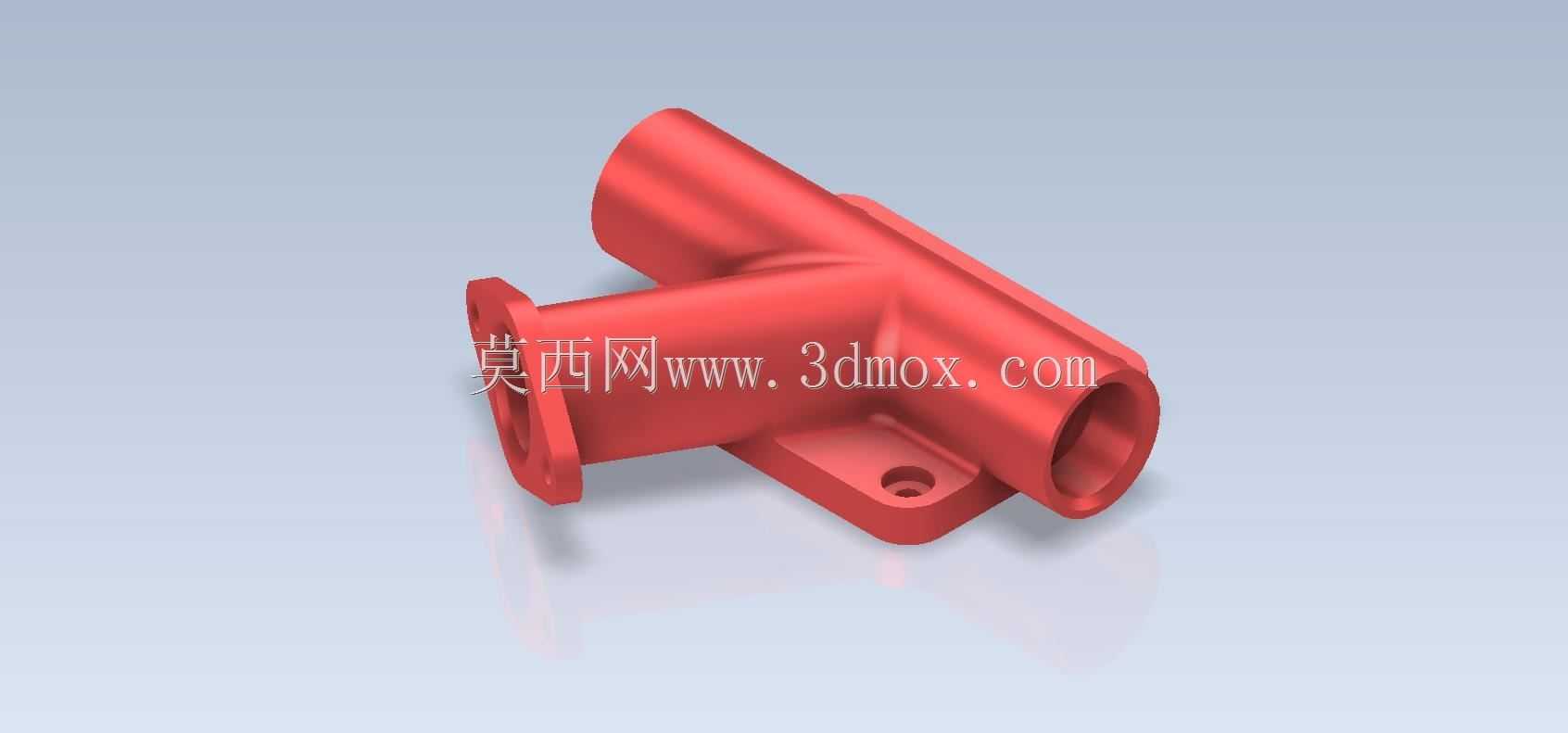

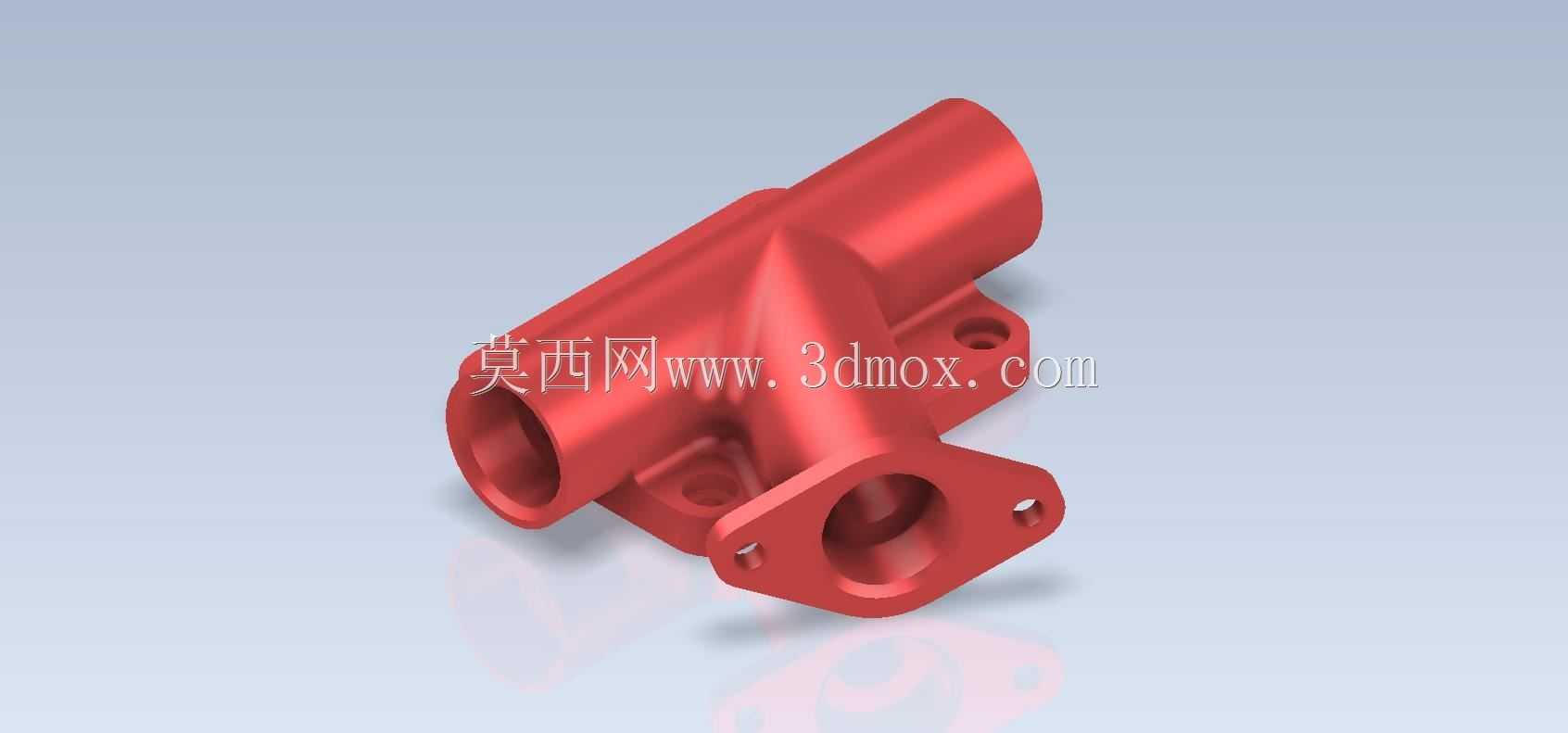

三通式带安装法兰流体管路连接构件

　　这类带侧向安装法兰的三通式管路构件，在小型流体输送系统、气动控制回路、低压润滑管路中应用十分广泛，日常做设备气路改造、小型液压站分支布管、实验台流体管路搭建时，经常会用到同结构的转接件。从结构功能上看，主体采用等径或近等径的三向通腔设计，两个同轴方向的通孔用于串接主路管线，侧向伸出的通口则用于支路引出，可实现流体的分流、合流或者侧向取源，比如在气动设备的主气路上，通过这类构件可以同时给两个并行的气动元件供气，也能在润滑系统中从主油路引出支路给特定点位供油。

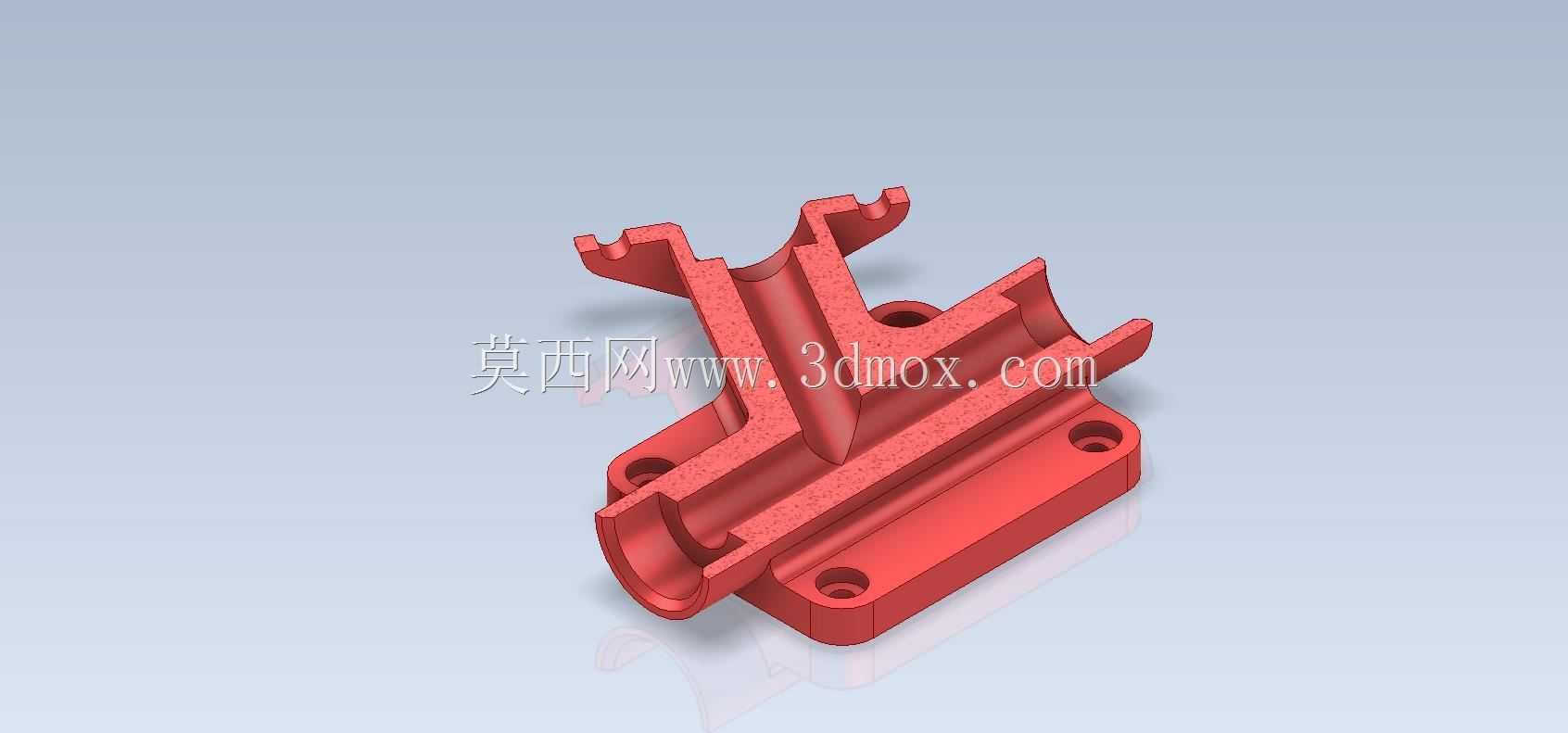

　　设计这类构件时，首先要考虑的是通腔的流道平顺性，三个通口的交汇处要做圆弧过渡处理，避免直角拐角造成的流体阻力激增，减少介质输送过程中的压损，同时也能避免杂质在拐角处沉积造成管路堵塞。外部的安装结构采用了带两个安装孔的侧置法兰，法兰面与主体一体成型，安装孔的位置做了局部加厚处理，避免螺栓锁紧时产生应力集中导致构件开裂，法兰的贴合面设计有微小的凸台结构，安装时配合密封垫片可以实现可靠的端面密封，防止介质泄漏。主体的外壁在三个通口的衔接位置做了渐变加厚的加强结构，既可以承受管路内的介质压力，也能抵消管路安装时产生的额外弯矩，避免长期受力出现开裂变形。

　　从安装边界来看，这类构件的轴向总长度要匹配对应管径的管路安装间距，侧向法兰的安装孔中心距要适配常用的安装面板、支架的孔位标准，安装时不需要额外定制转接支架，直接通过螺栓就能固定在设备基座或者安装板上，侧向通口的伸出长度要预留足够的管接头安装空间，避免和周边的其他管路、构件产生干涉。三个通口的端部都设计有标准的管接头连接位，可以适配快插接头、卡套接头或者螺纹接头，满足不同压力等级、不同介质的管路连接需求，不需要额外加工就能直接装配使用。

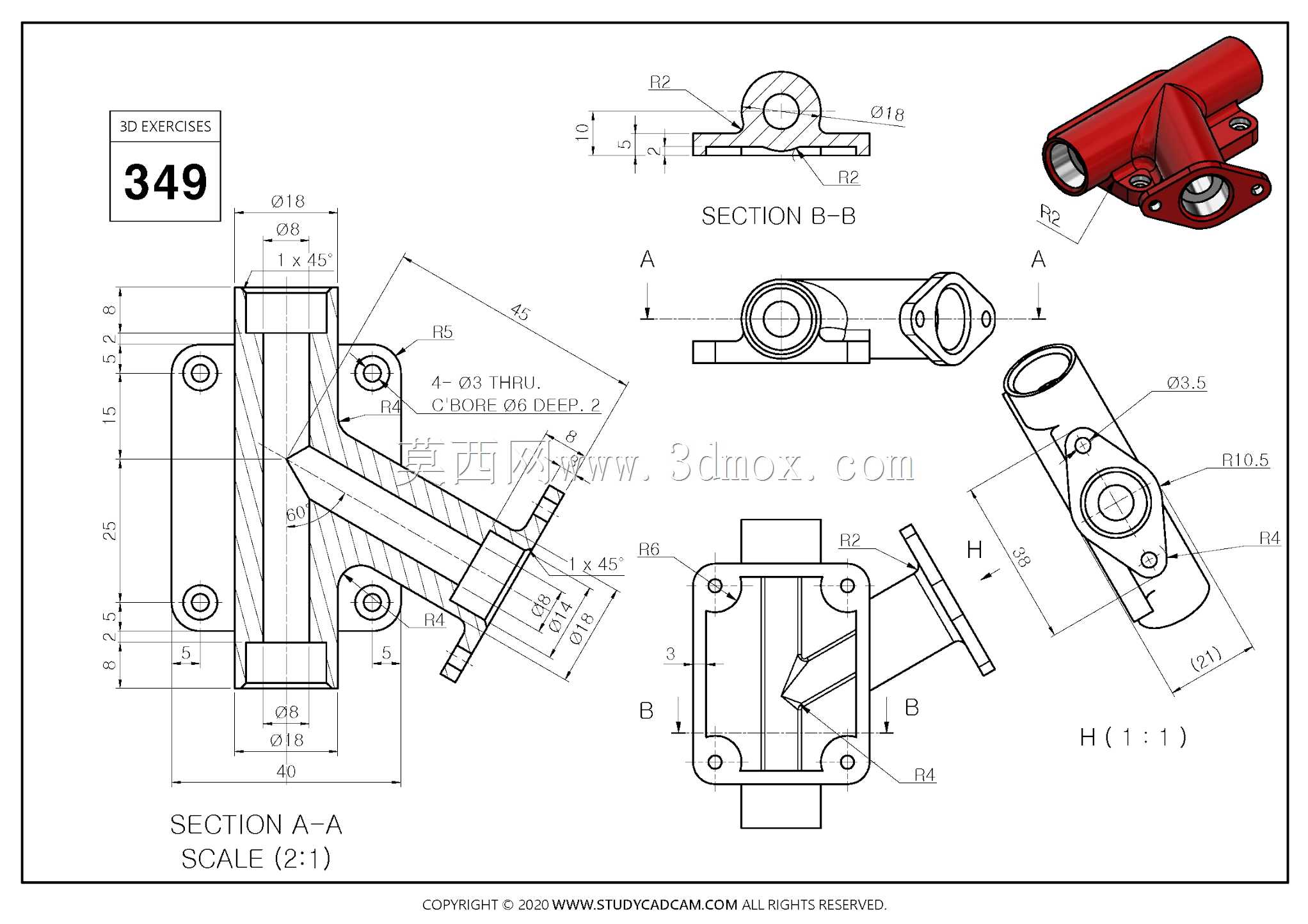

　　建模练习时做这类构件，能很好地锻炼多实体融合、圆角过渡、安装孔位阵列、拔模处理这些基础建模技能，做结构设计时，还要考虑构件的材质适配性，如果是用于压缩空气回路，可以选用工程塑料或者压铸铝合金材质，降低整体重量和成本；如果是用于液压油或者腐蚀性介质回路，则要选用不锈钢或者黄铜材质，满足耐压和耐腐蚀的要求。另外还要注意通口的内径尺寸要和连接的管路通径保持一致，避免通径突变造成的流阻变化，法兰安装孔的位置公差要控制在合理范围内，保证安装时可以顺利对位，不会出现螺栓穿不进的问题。这类构件虽然结构不算复杂，但是在流体管路系统中属于十分常用的基础零件，设计时的细节处理直接影响整个管路系统的可靠性，比如流道的粗糙度、法兰面的平面度、安装孔的位置精度这些参数，都会实际影响装配后的密封效果和流体输送效率。
