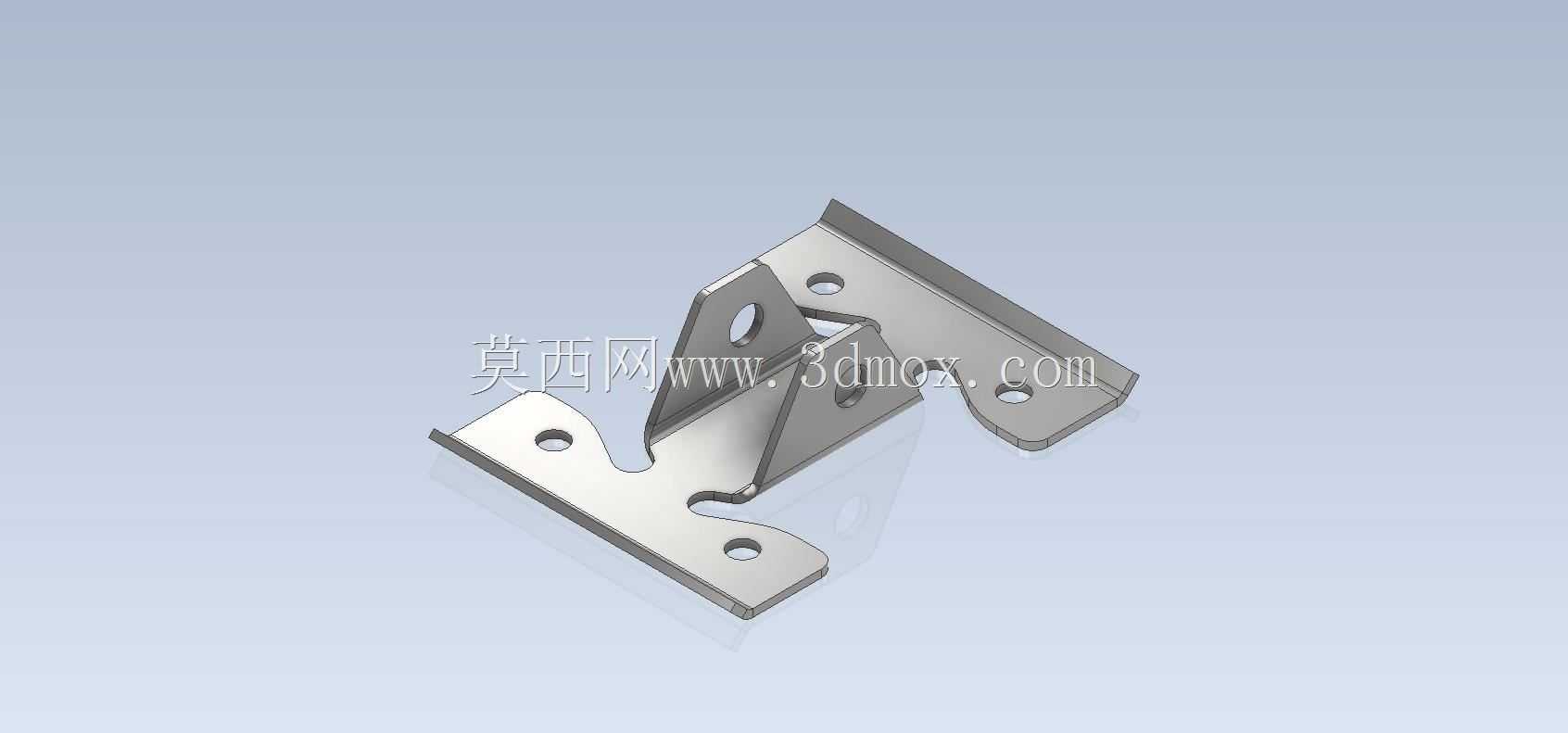

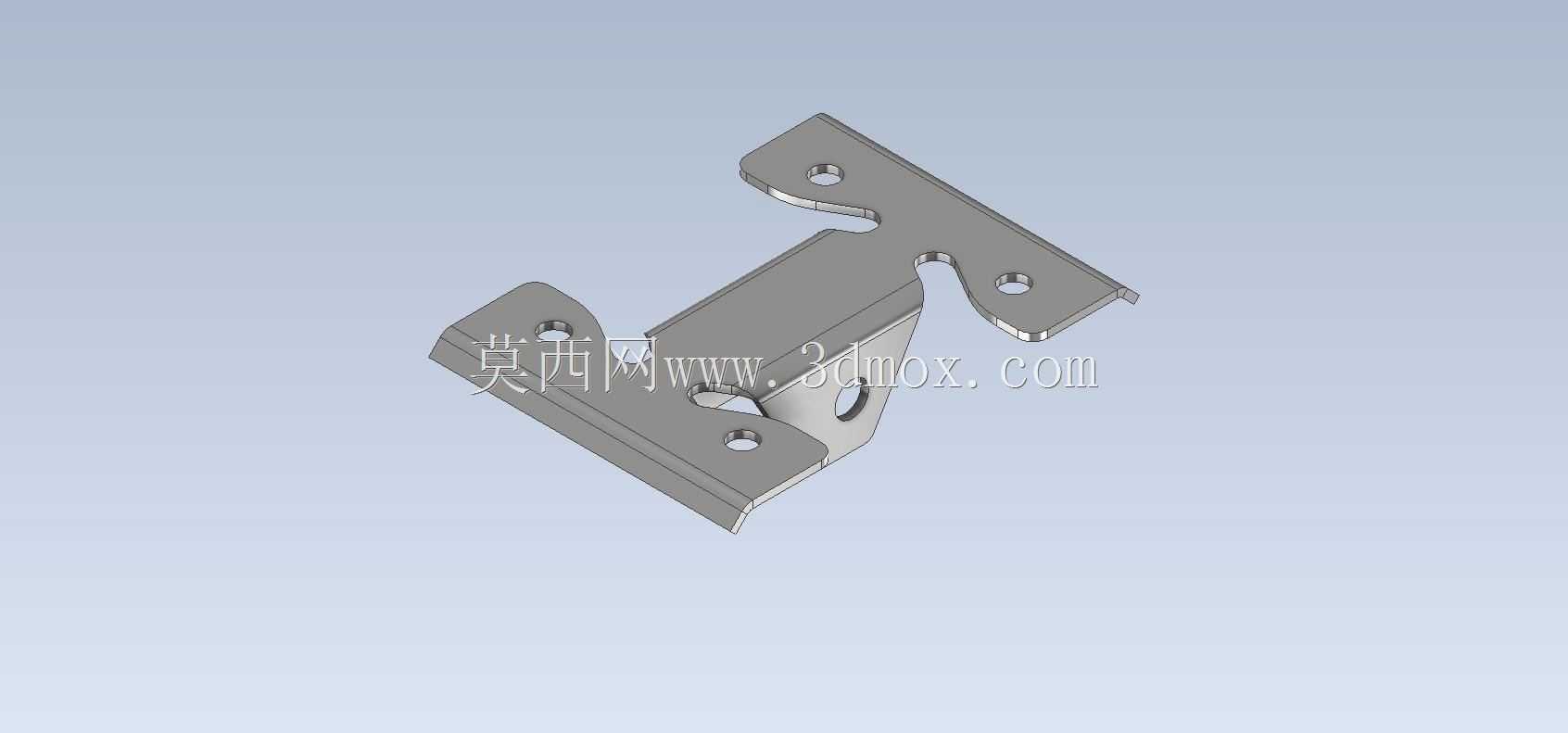

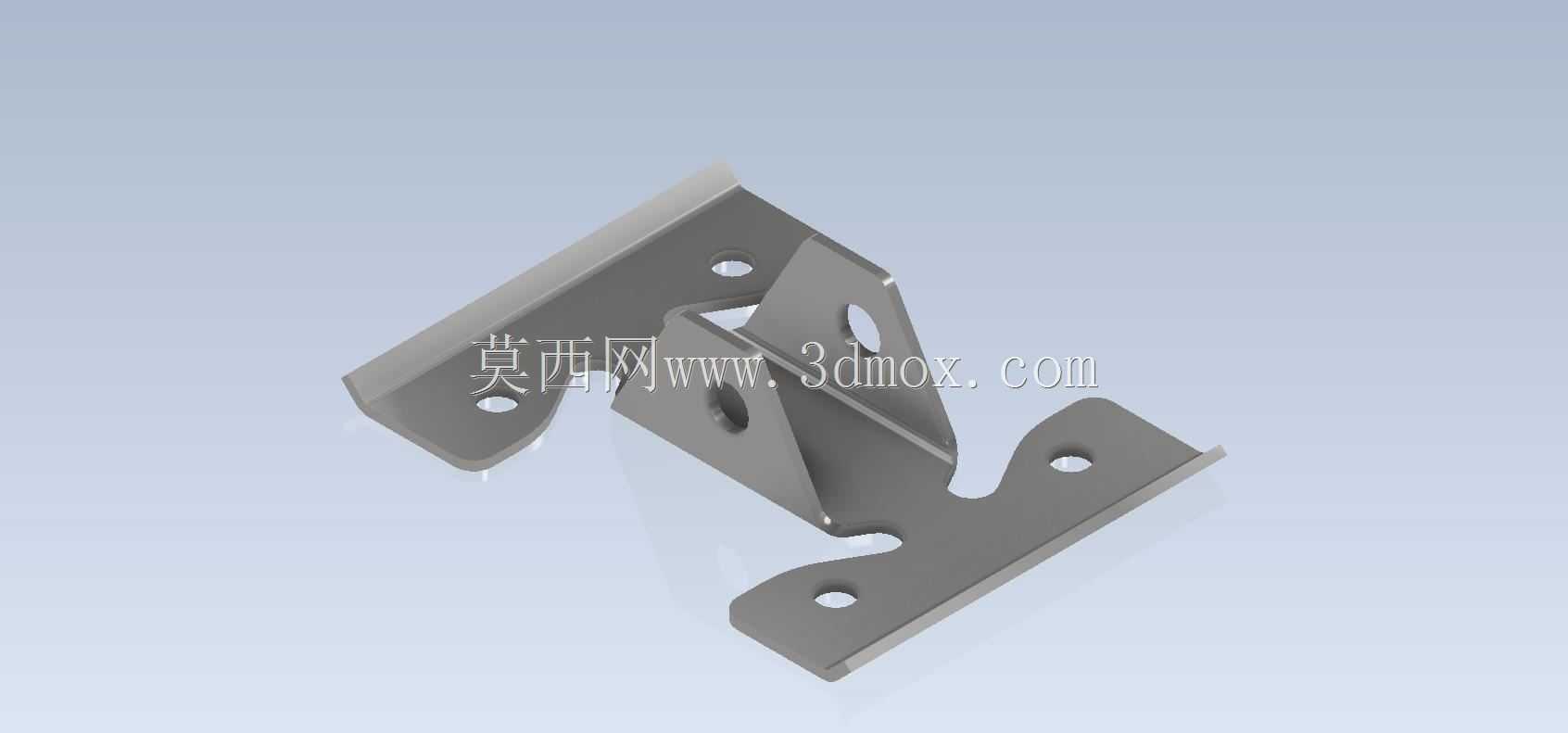

多安装位折弯钣金固定支架结构

　　这款钣金折弯支架属于典型的薄板冷冲压成型结构件，在通讯设备、小型工业电控柜、民用电子设备的内部安装场景中应用十分广泛，主要承担板载模块、小型功能组件的承托与定位作用，替代传统的型材焊接支架，在轻量化、成本控制层面有明显优势。从实际使用场景来看，这类支架常被用于通讯类设备内部的PCB板固定、小型接线端子排安装、传感器模块的位置固定，也可作为小型设备外壳内部的加强连接筋，通过多点位安装孔实现与设备主框架、安装面板的刚性连接，抵消设备运行过程中产生的微幅振动，避免被固定组件出现移位、接线松脱的问题。

　　从结构设计思路来看，整个零件采用等厚薄板一次折弯成型，没有额外的焊接、拼接工序，所有成型工序都可以在常规数控冲床、折弯机上完成，不需要定制特殊成型模具，适合小批量试制以及批量生产场景。零件主体设置了两个垂直相交的安装基准面，其中一个基准面贴合设备主安装壁面，另一个基准面作为被固定组件的承托面，两个面之间的折弯圆角严格匹配板材厚度对应的最小折弯半径，避免折弯处出现应力集中导致的开裂问题，同时折弯处的压痕深度控制在板材厚度的十分之一以内，不会影响安装面的平面度，保证安装后组件与支架之间没有间隙。

　　在安装边界设计上，零件共设置了六个圆形安装通孔，分别分布在两个安装基准面以及延伸的固定支耳上，不同位置的孔径匹配常用的M3、M4规格自攻螺丝或者机牙螺丝，孔位之间的间距公差控制在±0.1mm范围内，能够适配市面上多数标准通讯模块、小型电子组件的安装孔距，不需要额外进行二次打孔加工。其中承托面的端部设计了两个对称的弧形缺口，一方面是为了避让被固定组件下方的接线端子或者凸起结构，避免安装时出现干涉，另一方面也可以作为走线的限位槽，让组件引出的线材可以顺着缺口规整排布，减少线材被金属锐边割破绝缘层的风险。

　　零件的折弯支耳部分做了外翻的小角度折边，这个结构并非多余设计，一方面可以提升薄板零件的整体刚性，减少长悬臂位置的形变量，当承托面放置重量稍大的组件时，不会因为长期受力出现向下弯折的形变；另一方面折边可以去除板材剪切后的锐边，避免安装、维护过程中划伤操作人员的手部，也不会割伤接触到的线材绝缘层。从外形尺寸来看，整个支架的最大轮廓尺寸控制在100mm*80mm范围内，折弯高度不超过40mm，属于小型安装支架，不会占用设备内部过多的安装空间，适合在空间紧凑的小型通讯设备、桌面级工业控制终端内部使用。

　　在实际选型使用时，需要注意根据被承托组件的重量选择对应厚度的板材加工这款支架，常规承托1kg以内的组件时，选用1.5mm厚度的冷轧钢板即可满足强度要求，如果承托重量更大的组件，可以将板材厚度提升至2mm，同时对应调整折弯圆角的参数，避免折弯处出现开裂。安装时优先选择主安装面上的三个孔位进行固定，这三个孔位呈三角形分布，固定后的支架稳定性最好，承托面上的孔位根据被固定组件的实际安装需求选择使用，不需要全部锁付螺丝，弧形缺口位置如果需要走线，可以在缺口处套上橡胶护线套，进一步提升线材的防护等级。这类钣金支架相比注塑支架，在耐高温、抗老化、电磁屏蔽性能上有明显优势，适合在设备内部靠近发热元件的位置使用，不会因为长期高温出现形变、脆化的问题，同时金属材质的支架可以与设备主框架连通，起到一定的电磁屏蔽作用，减少内部组件之间的信号干扰。
