L型折弯钣金安装固定支架结构

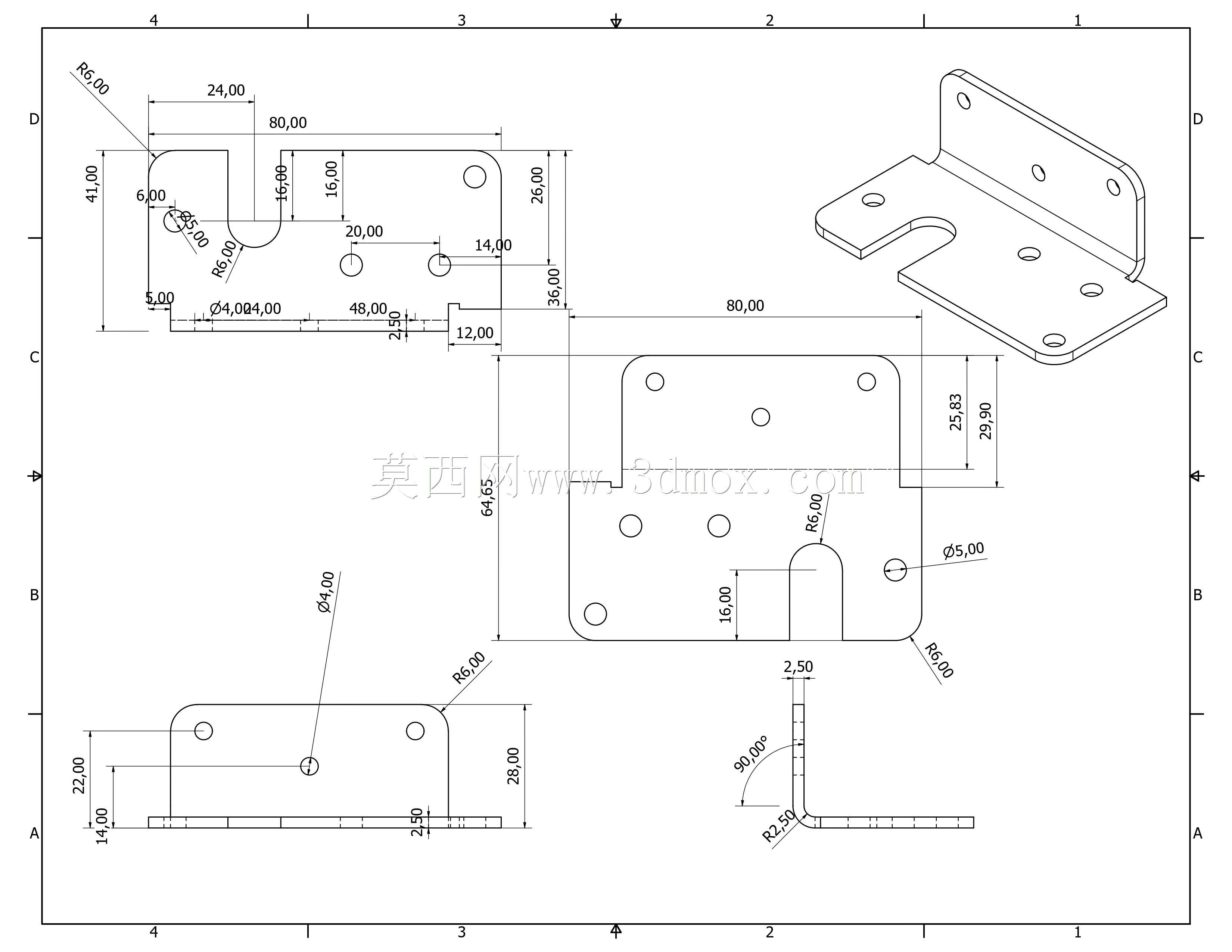

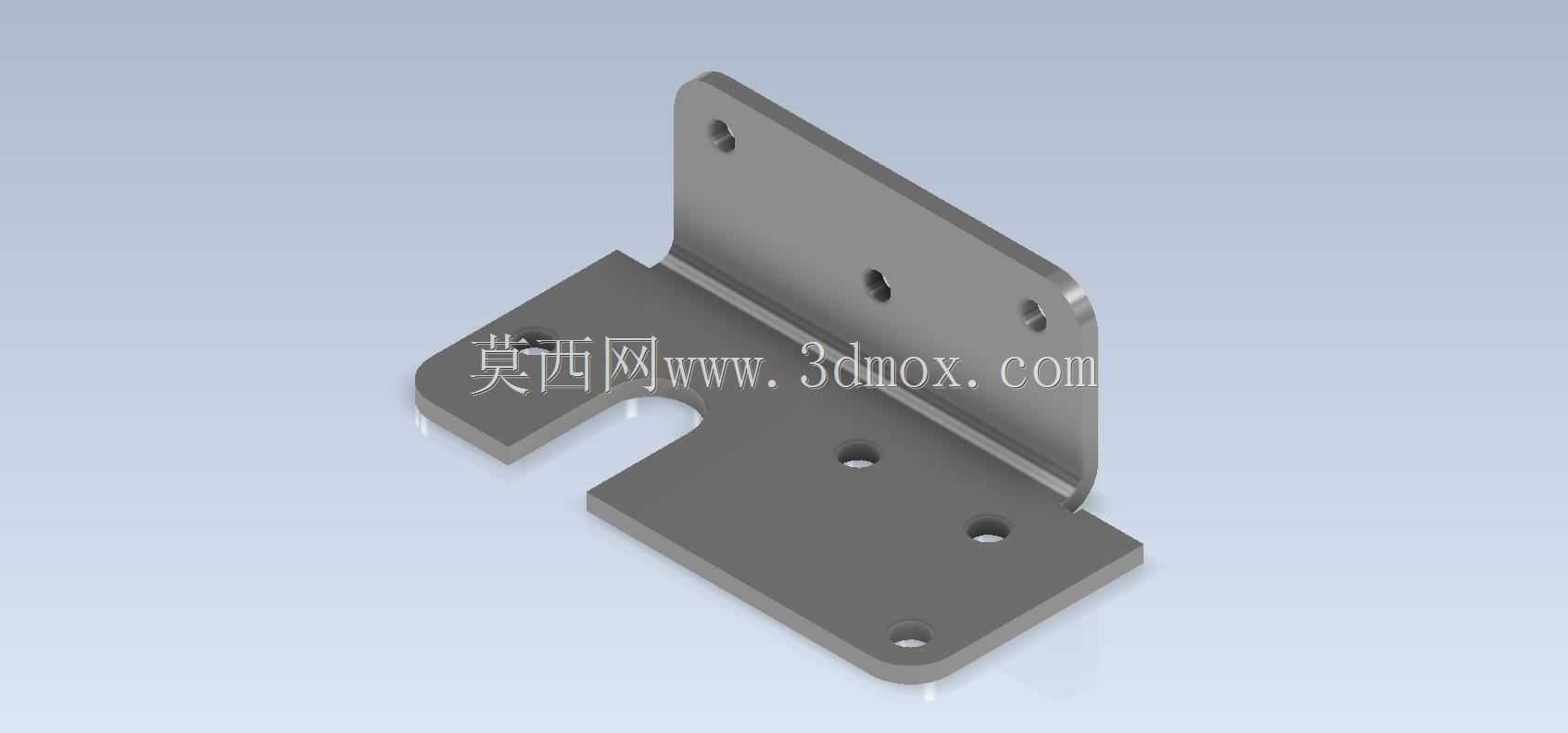

　　这类L型折弯钣金支架在工业装配场景里的应用覆盖面极广，小到电子设备内部的元器件固定、通讯机柜内的模块安装，大到小型自动化设备的外围护板挂载、工装夹具的辅助定位，都能见到同结构形式的零件身影，核心作用是完成两个垂直安装面之间的刚性连接，替代零散的垫块、角码组合，减少装配环节的零件数量与累计误差。从结构本身来看，零件采用单道90度折弯成型，两个互相垂直的安装面各自预留了对应规格的安装孔位，其中竖直安装面设置了三个通孔，水平安装面除了四个均布的通孔外，还在靠近折弯边的位置开设了一个U型开口槽，这个槽位的设计并非随意添加，实际装配时可以避开下方突出的螺栓头、定位销或者走线空间，不需要额外在安装基座上加工沉台避让，能有效降低配合面的加工要求，

　　适配更多已完成机加工的安装基面。设计这类钣金件的时候，首先要确认的是折弯内R角与板材厚度的匹配关系，常规冷轧钢板折弯时内R角取0.8-1.2倍板厚，能避免折弯处出现开裂或者回弹超差的问题，同时要给所有安装孔预留足够的孔边距，尤其是靠近折弯线的孔位，必须保证孔中心到折弯线的距离大于1.5倍板厚加上折弯R角的尺寸，不然折弯时孔位会被拉拽变形，导致后续螺栓无法顺利穿入。从安装边界来看，水平安装面的外轮廓尺寸决定了它能覆盖的基座安装范围，四个通孔的孔距要和基座上的预留螺纹孔位置完全对应，竖直面的三个孔位则要匹配被固定件的安装孔距，U型槽的开口宽度要大于需要避让的零件外径，槽的深度要保证避让零件不会和支架本体产生干涉，

　　整个支架折弯后的两个面的垂直度公差一般控制在0.1mm/100mm以内，避免安装后被固定件出现倾斜偏移。实际建模过程中，要先绘制平板状态下的展开图，标注好每个孔的相对位置、折弯线位置，再通过钣金折弯特征生成成型状态，同时要验证折弯后各个孔位的空间位置是否符合装配要求，有没有出现孔位和折弯边距离过近、两个面的孔位投影错位的问题。这类零件的板材厚度一般根据承重需求选择，常规轻载固定场景选用1.5-2mm厚的冷轧钢板即可，若需要承载较重的模块则可以提升到3mm厚度，同时对应调整折弯R角与折弯扣除参数，保证展开尺寸的准确性，减少后续钣金加工时的试折次数。零件的边缘都做了毛刺去除处理，所有安装孔都采用冲孔或者钻孔加工，孔壁无明显毛刺，

　　避免装配时刮伤安装人员或者损坏配套的线缆、零件表面。在通讯设备的机柜内部，这类支架常用来固定电源模块、接线端子排或者小型交换机，利用垂直折弯的结构把模块从机柜安装板上抬升一定高度，留出底部的走线空间，U型槽可以刚好卡在机柜的加强筋上，不需要额外调整安装位置就能快速对位；在小型自动化设备里，这类支架也可以用来安装光电传感器、行程开关，通过竖直面的孔位调整传感器的安装高度，水平面固定在设备型材框架上，安装拆卸都十分便捷，不需要复杂的工装辅助。设计时还要考虑折弯后的应力释放问题，对于长期承受振动载荷的使用场景，可以在折弯线的两端开设小的止裂槽，避免长期振动下折弯处出现疲劳裂纹，提升零件的使用寿命，止裂槽的尺寸一般取0.5倍板厚的宽度，长度略大于折弯R角即可，不会影响整体的结构强度。
