带安装孔弯型导向滑轨结构件

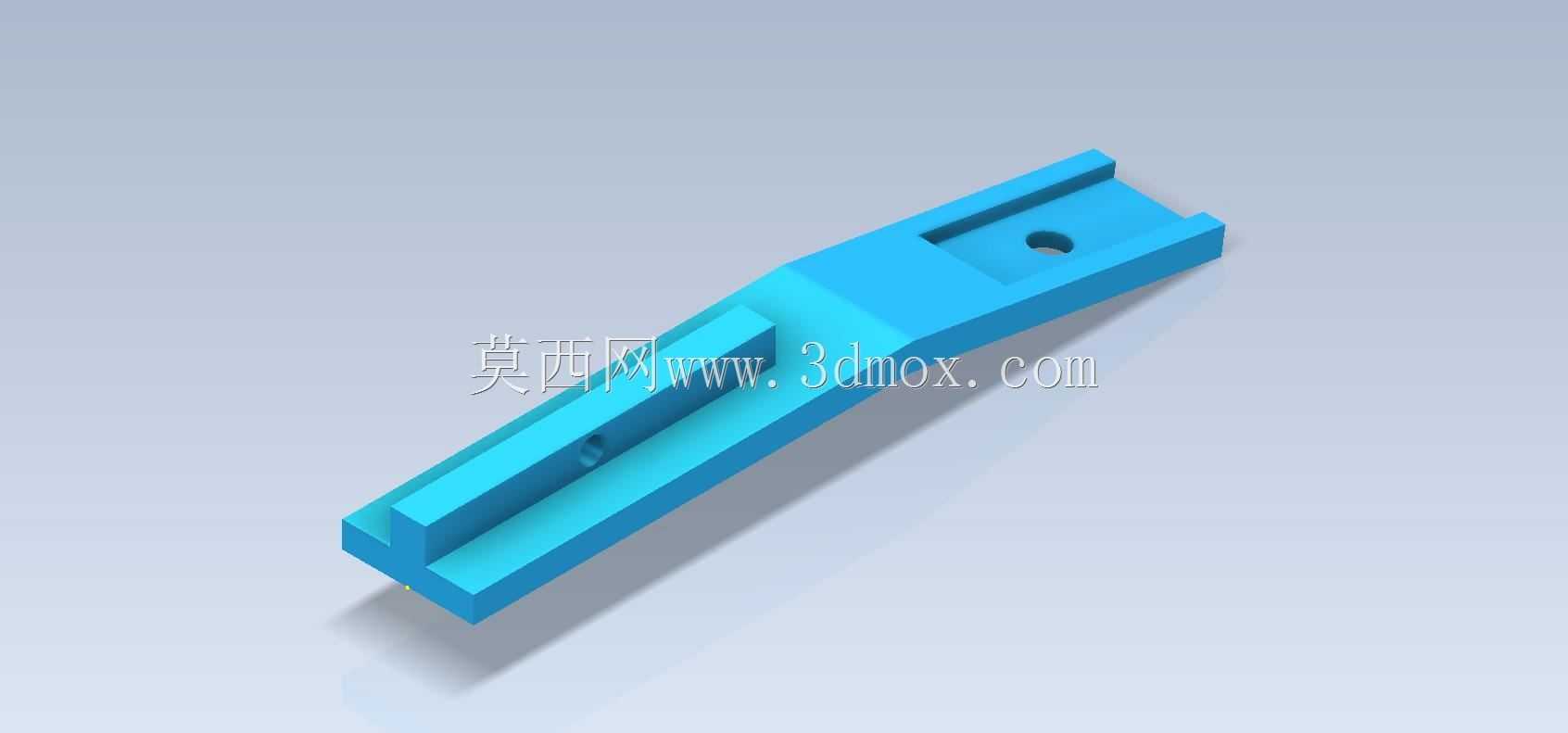

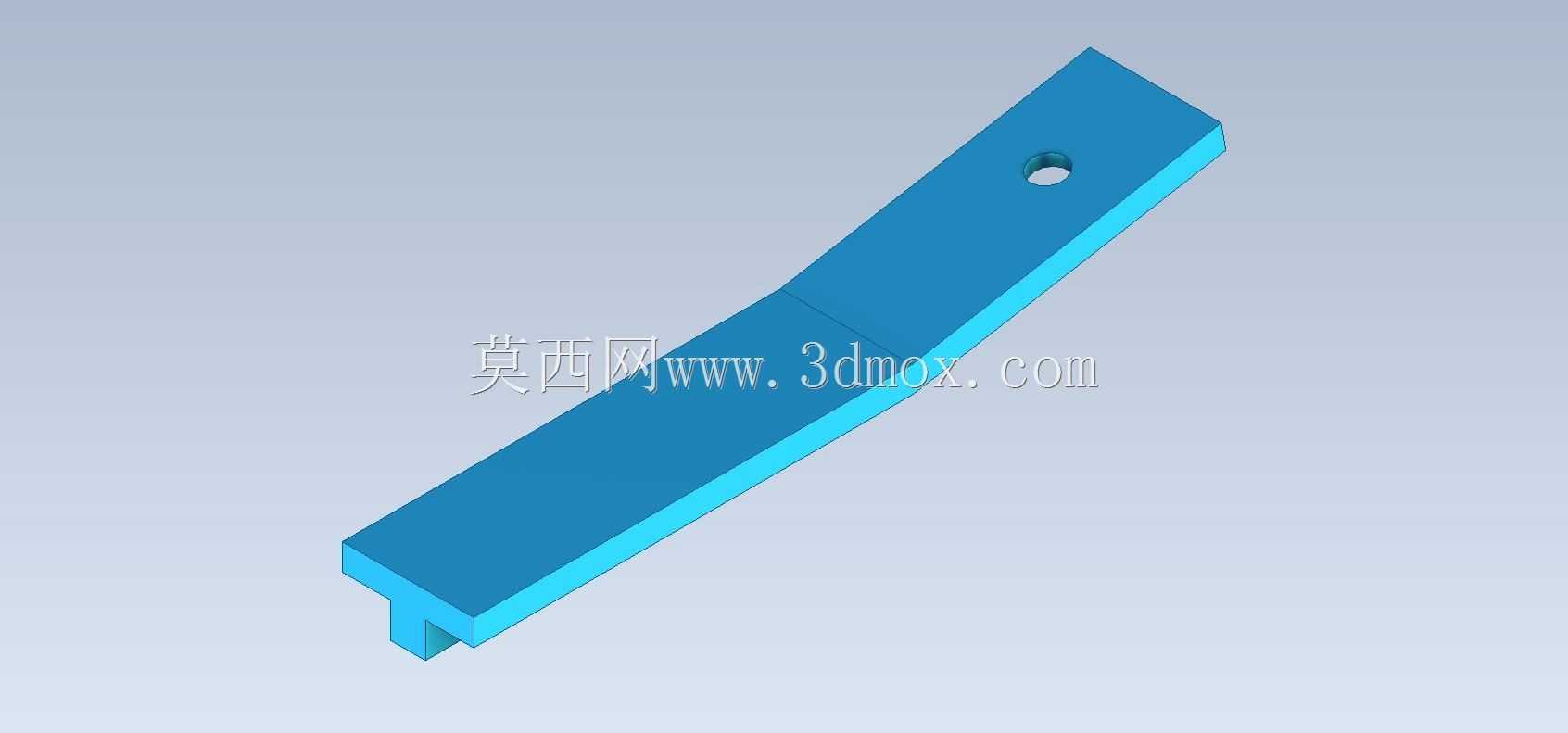

　　这类弯型带槽结构件常应用在小型通讯终端的内部滑动机构中，作为滑动模块的导向承载基体使用，日常在手持检测设备、便携通讯装置的侧推按键组件、抽拉式SIM卡托导向结构里都能见到同类型结构的应用。从实际使用场景来看，这类零件需要承担滑动件的直线导向、行程限位以及安装定位的多重作用，在设备装配过程中，零件本身的安装精度会直接影响滑动组件的操作手感与行程可靠性，若槽道平行度偏差超过0.02mm，就容易出现滑动卡滞、行程不到位的问题，严重时还会导致内部触点接触不良，影响设备的通讯功能稳定性。从结构设计逻辑来看，零件主体采用弯折式长条构型，是为了适配设备内部的阶梯式安装空间，避开内部电路板、排线的排布区域，在有限的腔体空间内完成滑动行程的布局。

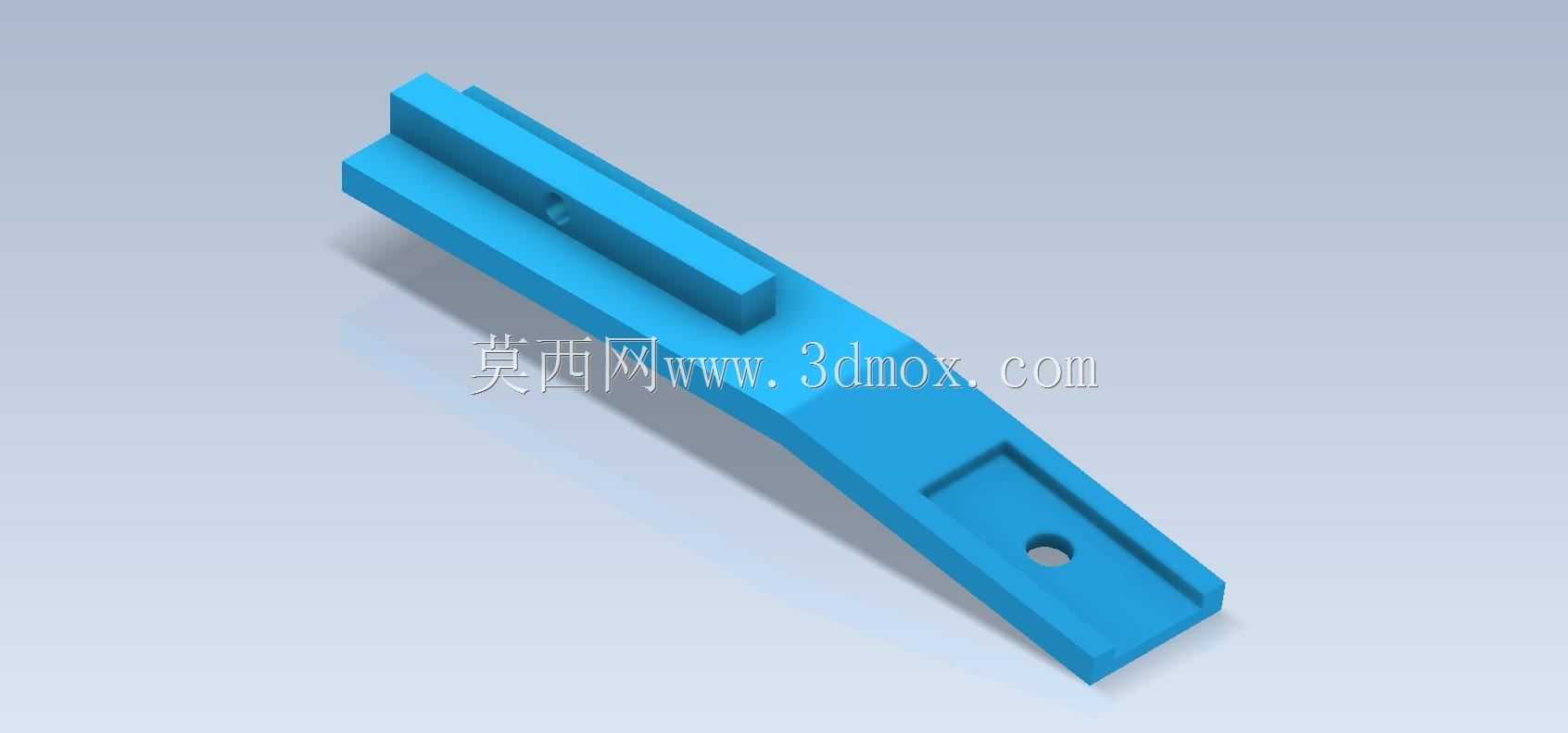

　　零件上表面设置的通长凸台导轨，是与滑动件的凹槽配合的导向结构，凸台的两侧面做了微小的倒角处理，既可以在装配时起到导向导入的作用，避免硬装配刮伤配合面，也能在长期滑动过程中减少棱角处的应力集中，降低磨损掉屑的概率。零件一端设置的沉头安装孔，是用于将整个结构件固定在设备壳体的安装柱上，沉孔的深度设计刚好可以容纳螺丝头部，保证螺丝装配后不会突出零件表面，避免干涉滑动件的正常运动，沉孔底部的平面度要求控制在0.01mm以内，保证螺丝锁紧后零件不会出现倾斜偏移。零件另一端设置的方形凹槽，是滑动件的行程限位槽，当滑动件推到行程终点时，滑动件上的弹性卡爪会卡入这个凹槽内，实现到位锁定的手感反馈，凹槽的侧壁垂直度直接影响锁定的可靠性，

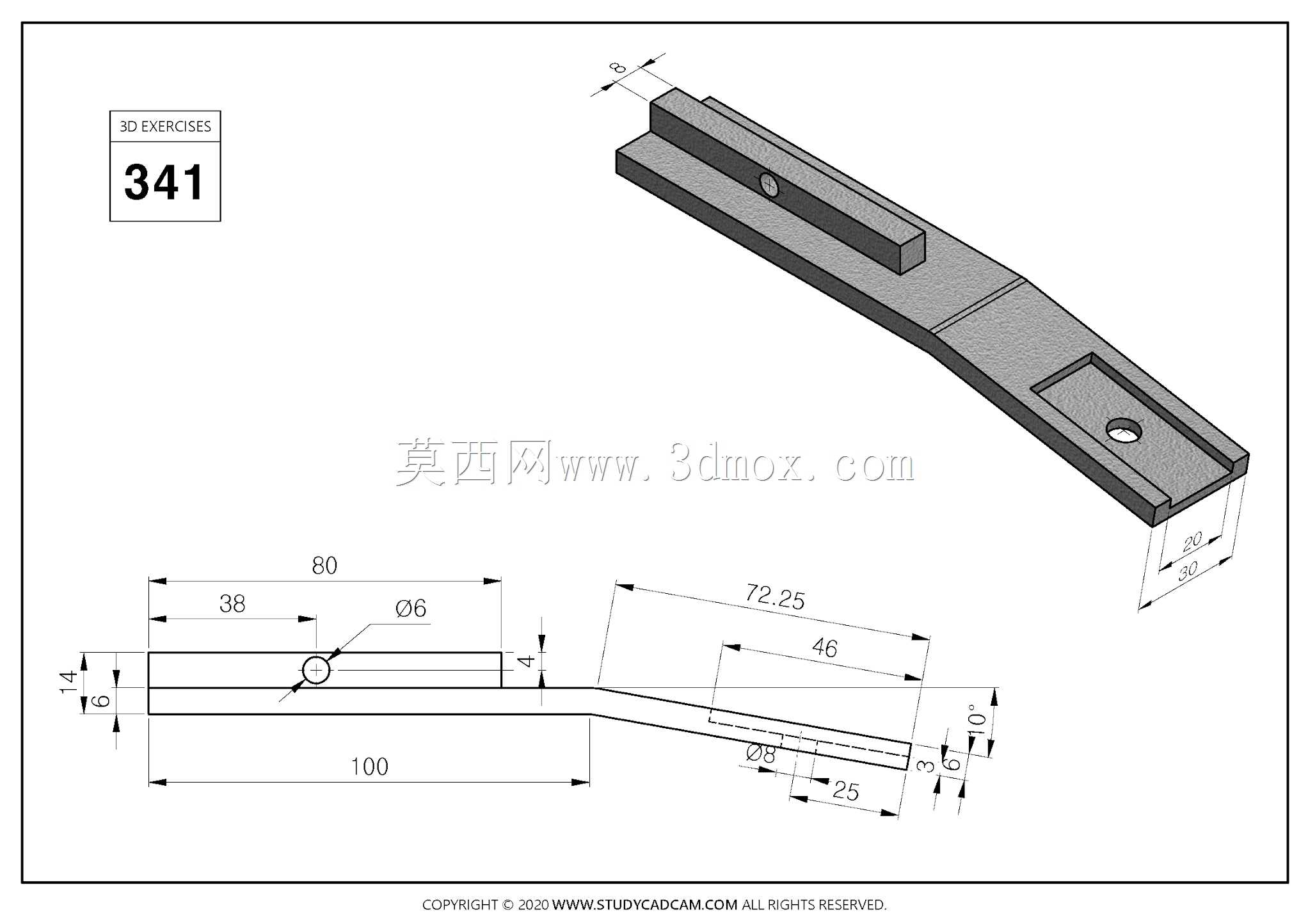

　　若侧壁拔模斜度过大，就容易出现锁定松脱、滑动力度不均的问题。从安装边界尺寸来看，这类零件的整体宽度通常控制在8-12mm区间，厚度在3-5mm，弯折段的角度根据设备内部空间的避让需求通常设置在15-25度，长度根据滑动行程的需求一般在60-100mm之间，零件的所有外边缘都做了R0.3以上的圆角处理，避免在装配过程中刮伤内部的柔性排线，也能减少零件在注塑或机加工过程中的边缘毛刺问题。在建模过程中，这类零件需要重点关注导轨面的平行度公差、安装孔的位置度公差以及弯折段的过渡曲面连续性，过渡区域如果出现曲面褶皱或者曲率突变，在注塑生产时容易出现缩痕、应力集中的问题，导致零件受外力时从弯折处断裂。另外，零件底部的平面是安装贴合面，

　　整个平面的平面度需要控制在0.05mm以内，保证装配后和壳体安装面完全贴合，不会出现翘曲，否则会导致导轨倾斜，直接影响滑动顺畅度。在实际选型应用中，这类零件如果用于消费类通讯设备，通常采用POM或者ABS加玻纤的材质生产，利用材质本身的自润滑特性减少滑动摩擦阻力，不需要额外添加润滑脂就能保证上万次的滑动使用寿命；如果用于工业类通讯设备，则会采用铝合金材质通过CNC加工成型，表面做阳极氧化处理，提升零件的结构强度与耐磨性能，适应工业场景下的高低温、振动等复杂使用环境。设计这类结构件时，还需要提前考虑装配公差的累积问题，导轨和滑动件凹槽的配合间隙通常控制在0.03-0.05mm之间，间隙过小会导致滑动阻力过大，温度变化时因为材质热胀冷缩出现卡滞，间隙过大则会出现滑动晃动，影响操作手感和定位精度。
