带铰接孔长条式机械连接支撑件

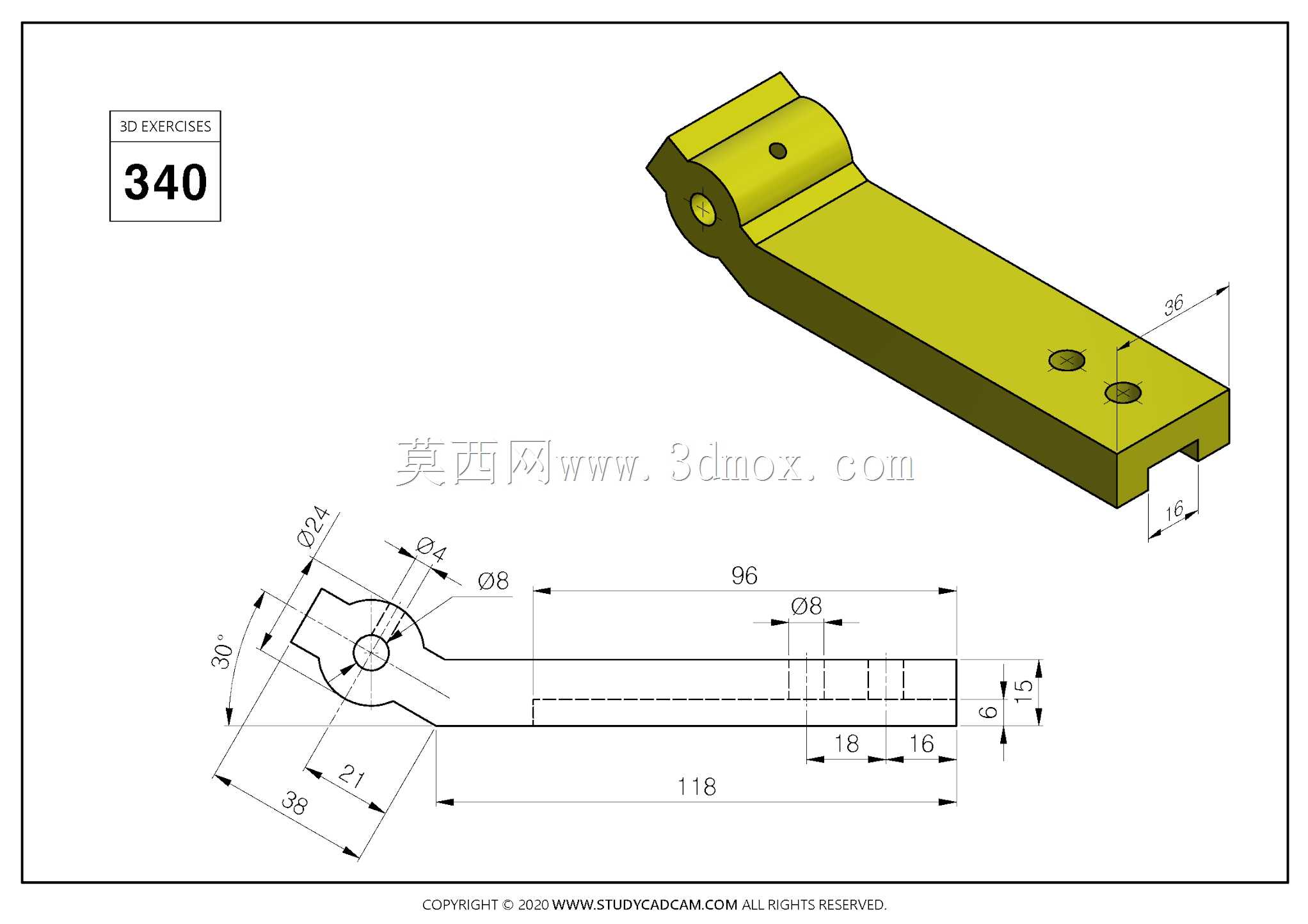

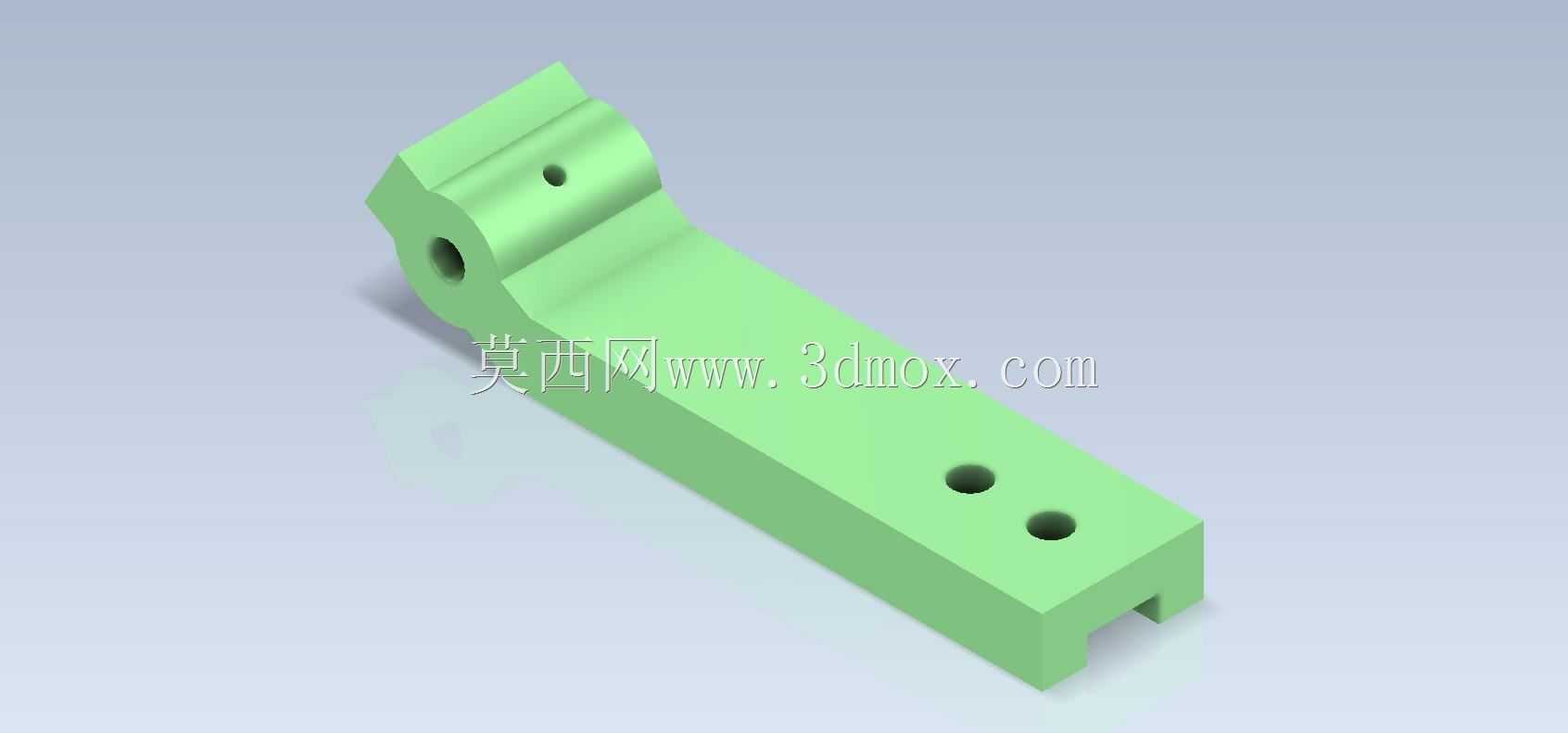

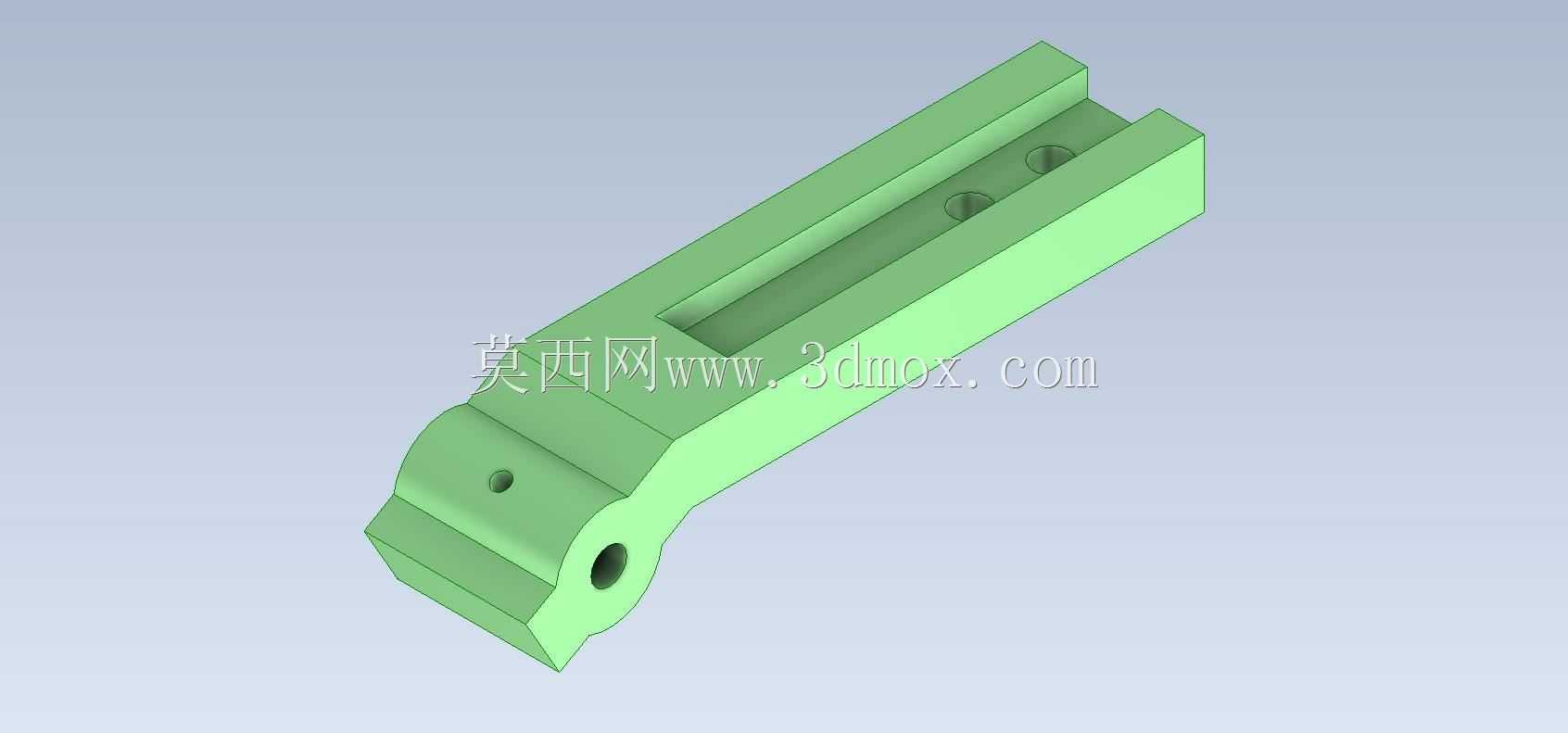

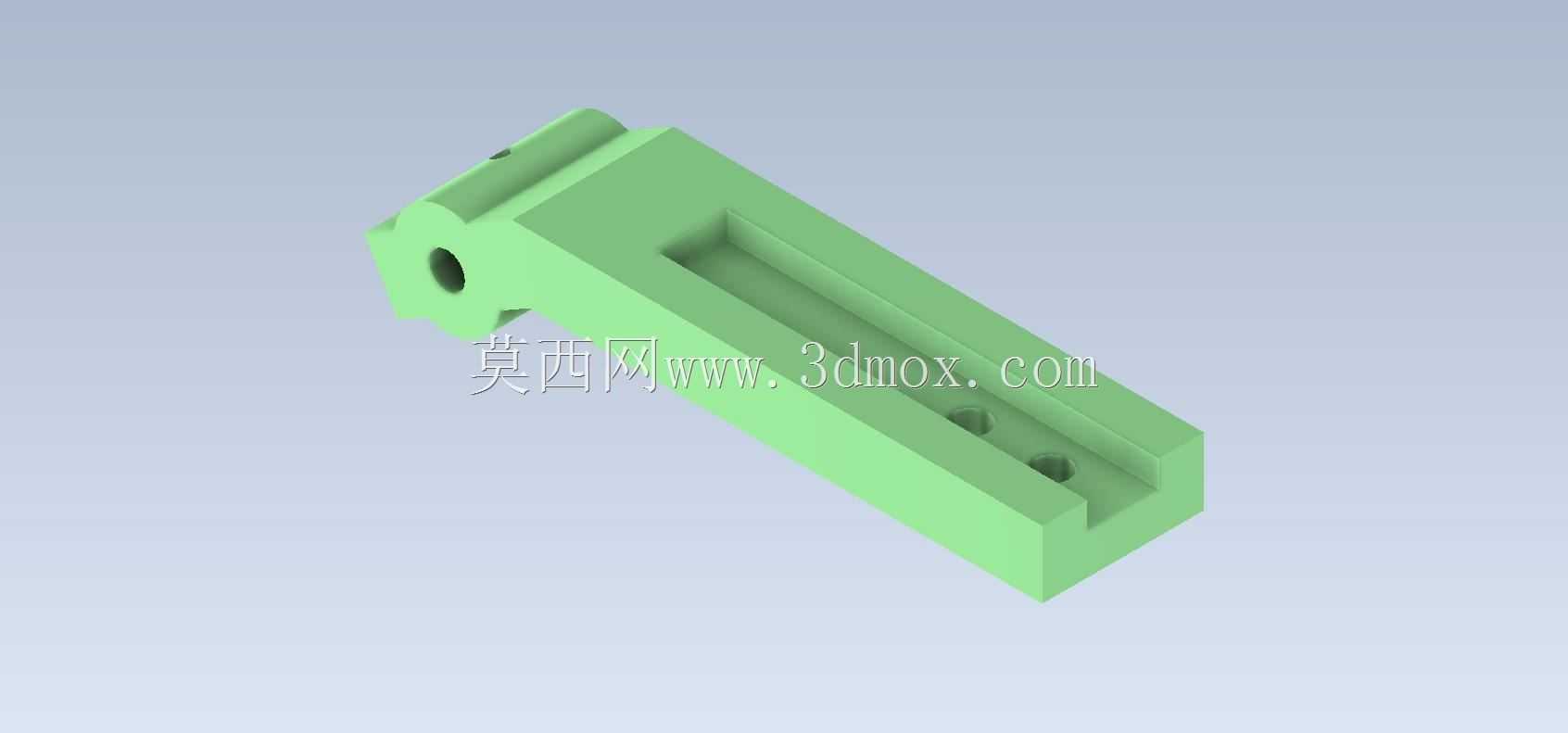

　　这类带铰接端的长条支撑连接件，在轻工自动化输送线、小型工装夹具的定位模组里应用十分普遍，日常做设备改造时经常会碰到同结构的替换件设计。从结构功能来看，零件一端的双同轴铰接孔，是用来穿装销轴实现和摆臂、压头这类活动部件的铰接配合，孔位的同轴度公差一般控制在0.02mm以内，避免铰接后出现卡滞、摆动间隙过大的问题；零件主体的长条形平直段，是主要的承力结构，平面上开设的两个沉头安装孔，用来穿装内六角螺钉将零件固定在安装基座上，孔位的位置度公差需要和基座的预装螺纹孔匹配，保证安装时无需额外修配就能完成装配；零件末端的开口卡槽结构，是用来卡装定位销或者导向轴，实现和相邻部件的滑动限位配合，卡槽的宽度公差一般取H7，保证和配合件的间隙在合理范围内，不会出现窜动过大的问题。

　　设计这类零件的时候，首先要确认铰接端的回转半径，避免零件摆动时和周边的设备结构发生干涉，铰接孔的孔径要根据实际承受的摆动力矩来选择，常规轻载工况下选用φ8-φ12的销轴配合即可，重载场景则需要加大孔径同时增加铰接端的壁厚，避免受力后出现开裂。主体段的长度要根据实际的安装跨距来确定，壁厚需要结合受力情况做有限元校核，日常承受100N以内静载荷的场景下，壁厚取8-10mm就能满足强度要求，不需要额外做加强筋结构，避免增加不必要的加工成本。平面上的两个安装孔，中心距要和基座的安装孔位严格对应，孔口做沉头处理，保证螺钉安装后头部不突出零件表面，避免和周边运动部件发生刮擦。末端的卡槽深度要根据配合的定位销直径确定，一般卡槽深度取销径的1/3-1/2，既保证卡装后的限位可靠性，又不会因为卡槽过深削弱零件末端的结构强度。

　　从安装边界来看，零件铰接端的外圆直径要比铰接孔直径大6-8mm，保证孔壁有足够的承压厚度，铰接端的两个侧面需要和配合的铰接支座侧面保留0.5-1mm的间隙，避免摆动时出现摩擦；主体段的宽度一般取20-30mm，和安装基座的贴合面平面度控制在0.05mm以内，保证安装后贴合紧密，不会出现受力翘曲的问题；零件整体的高度方向尺寸，要保证安装后铰接孔的中心高和配合部件的铰接中心高一致，误差控制在0.1mm以内，避免装配后出现别劲的情况。实际加工这类零件时，一般选用45号钢或者铝合金作为毛坯材料，45号钢做调质处理后硬度达到HB220-250，能满足大部分常规工况的耐磨和强度要求，铝合金材质则多用于对重量有要求的轻量化设备场景，表面做阳极氧化处理提升耐腐蚀性。加工流程上先铣削六个基准面，保证各面的垂直度和平行度符合要求，再加工铰接孔和安装孔，最后铣削末端的卡槽，所有锐边做R0.5的倒角处理，避免安装时划伤操作人员。这类零件在日常设备维护中属于易损替换件，铰接孔长期摆动磨损后会出现间隙变大的问题，设计时可以在铰接孔内加装铜套，磨损后只需要更换铜套即可，不用整体替换零件，能有效降低设备的维护成本。做三维建模的时候，要重点注意铰接孔的同轴度约束、安装孔的位置度约束，以及卡槽和主体段的对称度约束，建模完成后要做装配干涉检查，模拟零件的全行程摆动，确认和周边结构没有干涉点，同时核算零件的受力变形量，保证最大载荷下的变形量在允许范围内，不会影响设备的运行精度。
