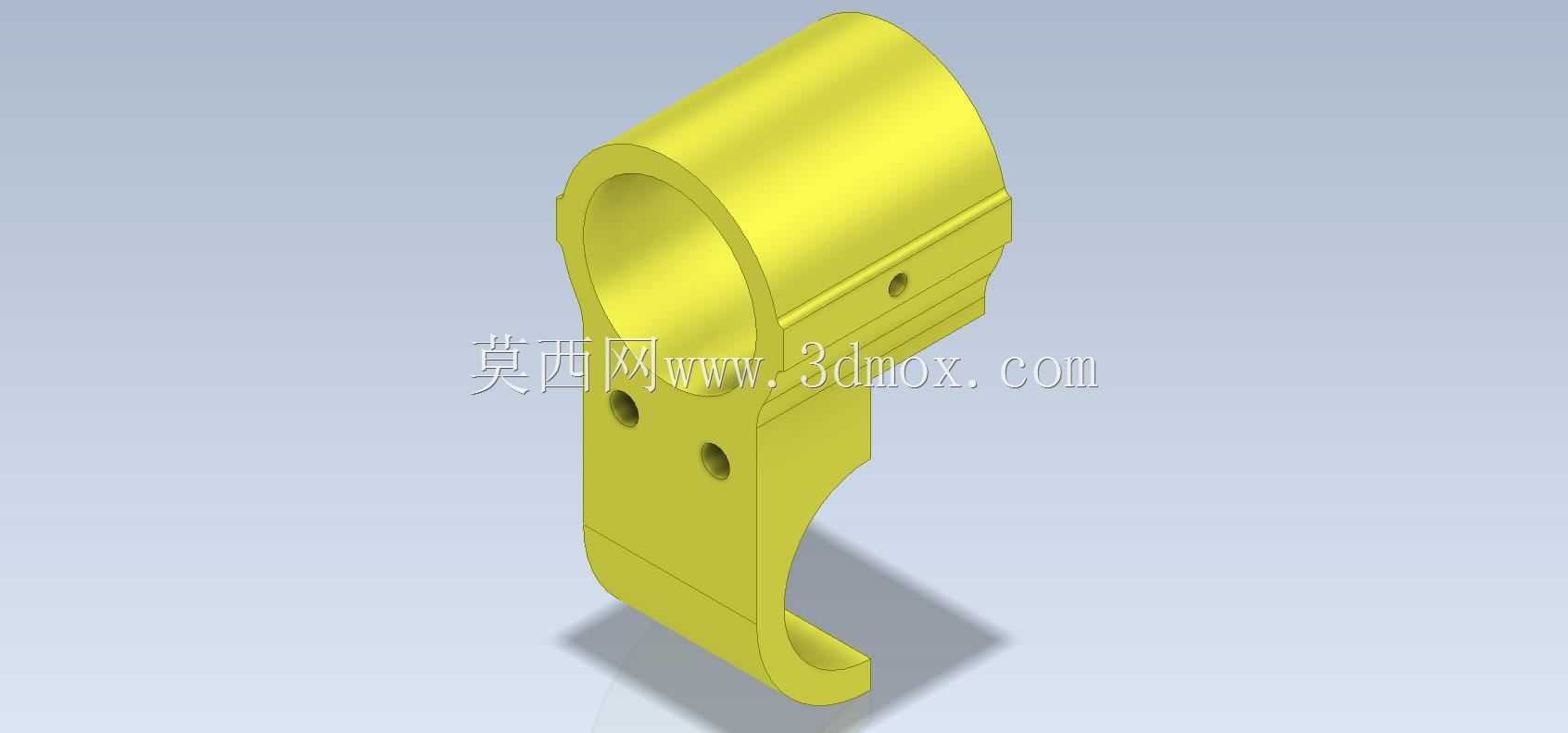

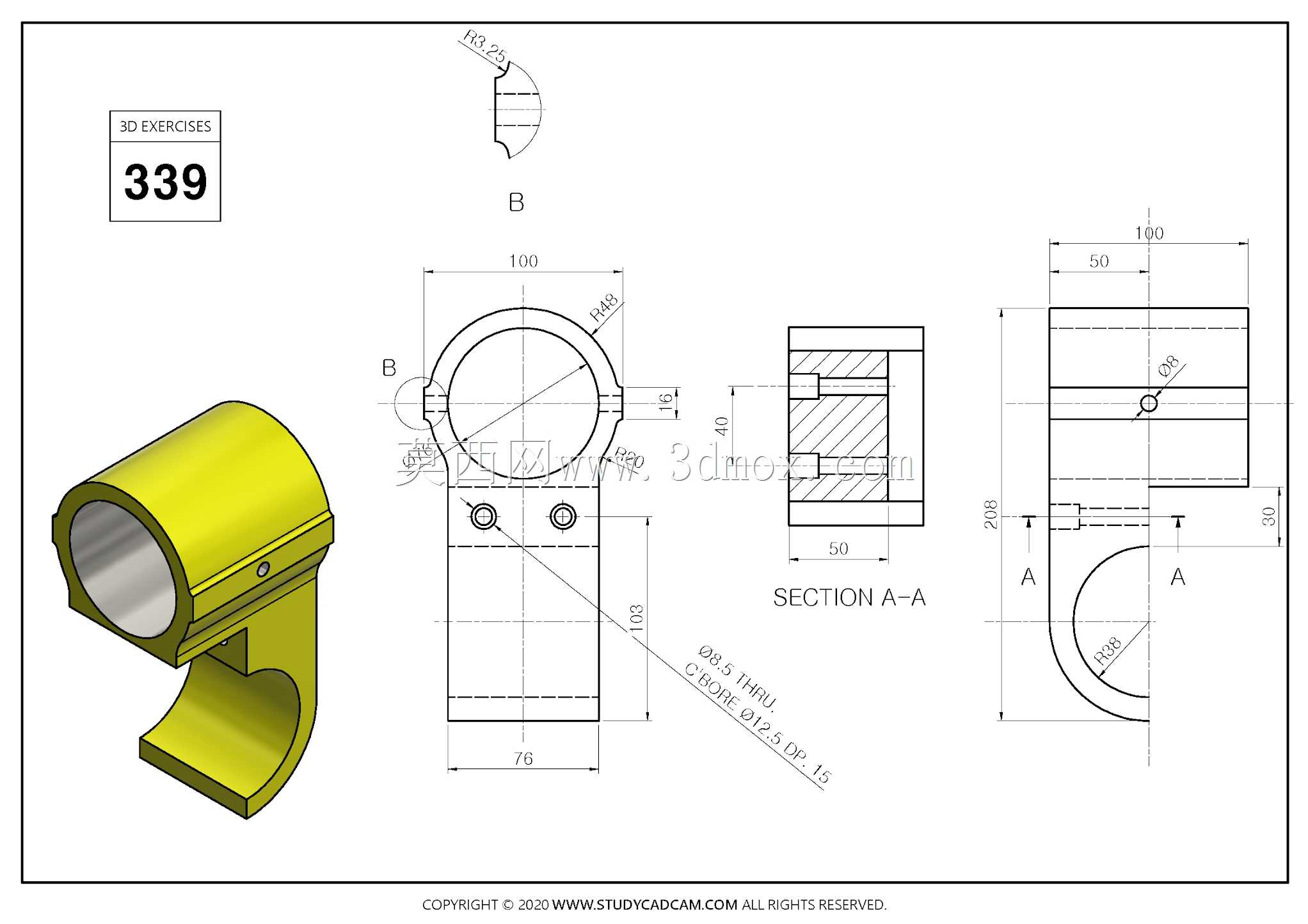

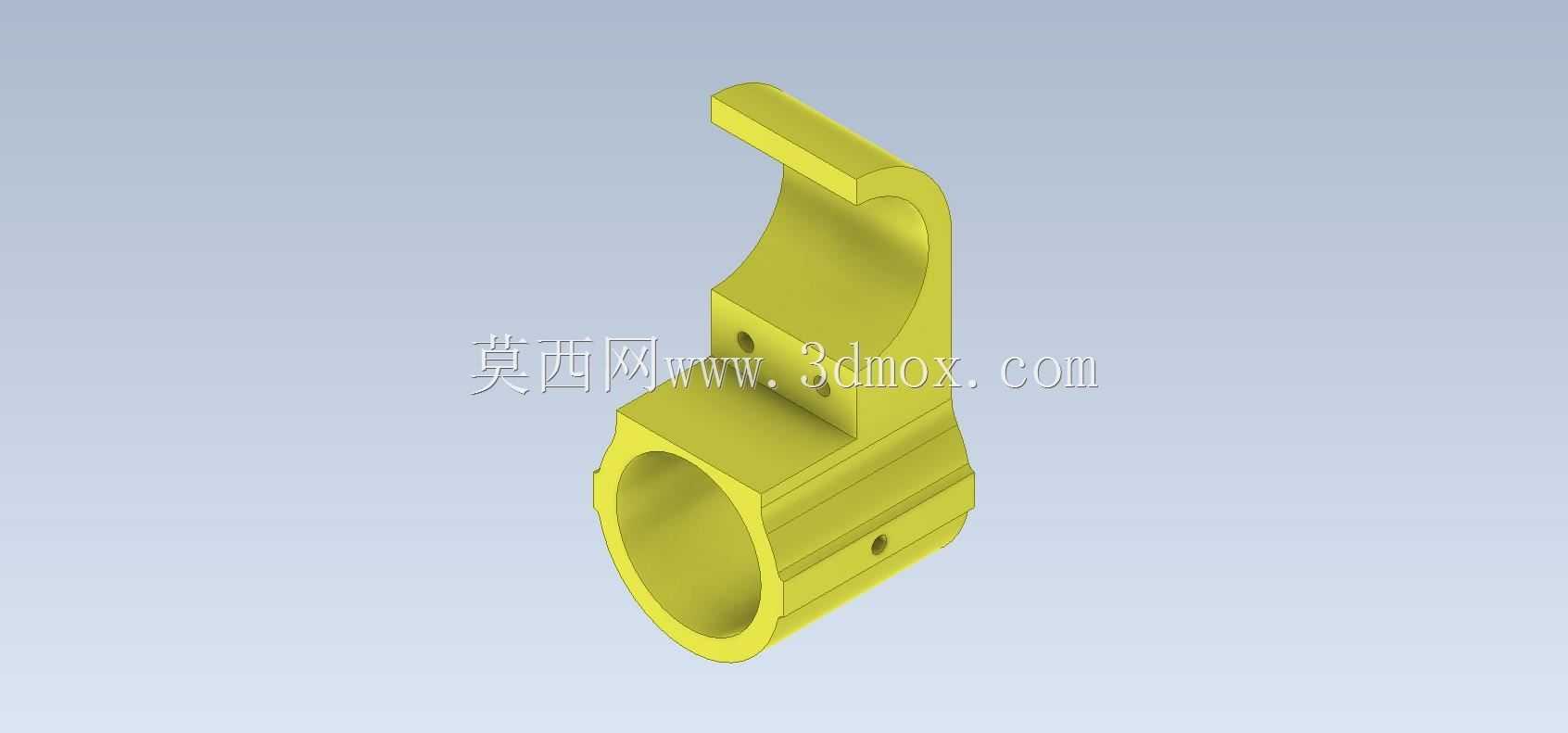

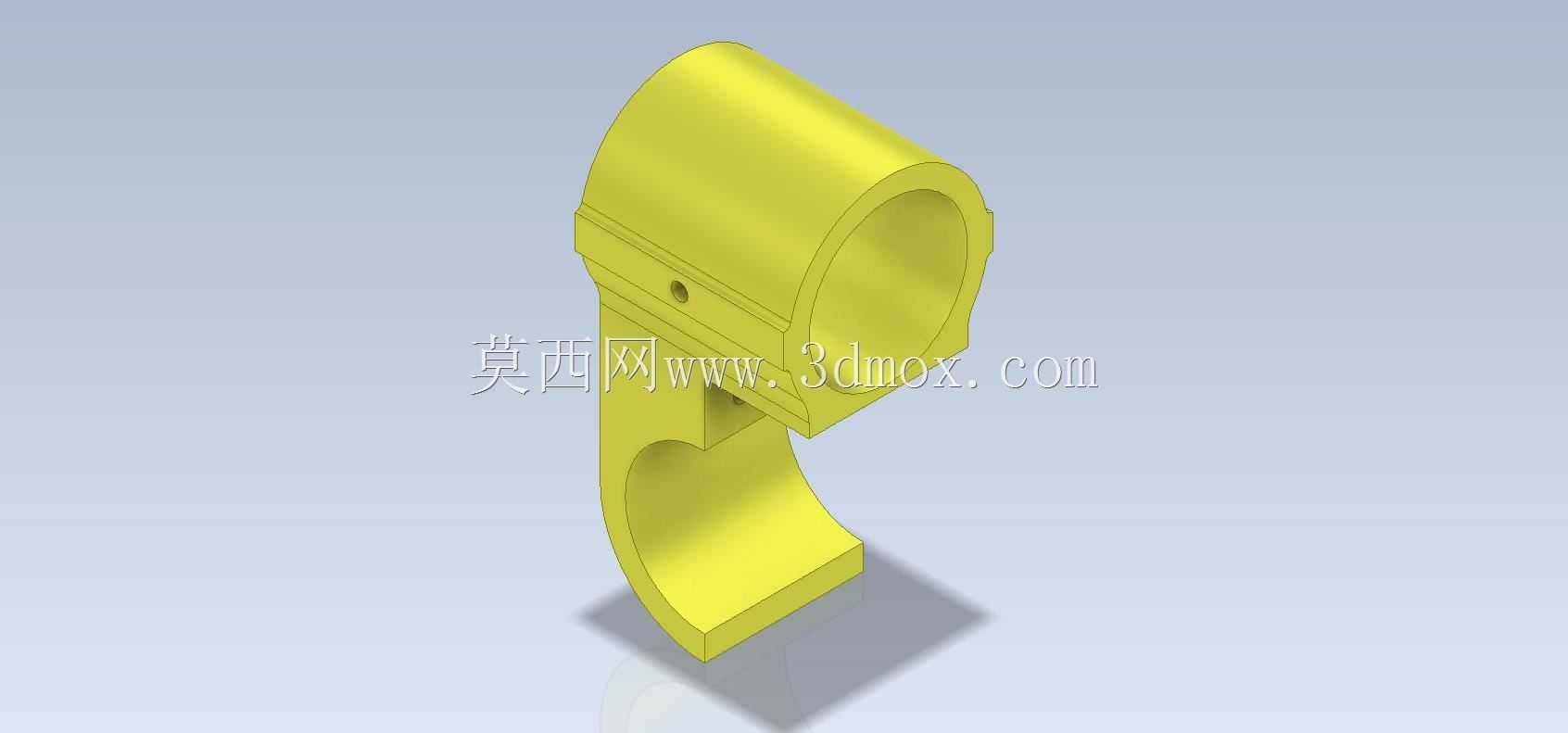

这类带悬臂结构的管装固定夹,在轻工装配线、小型检测设备的外围辅件安装场景里使用率不低,核心作用是把传感器、小型导向杆、气路分支接头这类辅件固定在既定管径的圆管支架上,替代传统的抱箍加焊接支架的组合方案,减少现场安装的焊接、打磨工序,也方便后期调整辅件的安装位置与角度。从结构上看,上部的半开放圆筒夹持段是核心的抱紧结构,圆筒侧壁预留的小孔是锁紧螺钉的过孔,安装时将圆筒段套入对应外径的圆管导轨后,拧入紧定螺钉就能靠螺钉端面的顶紧力实现夹体在管路上的周向与轴向固定,相比全周抱箍结构,这种半开放套入式的结构安装时不需要从管路端部穿入,能在管路的任意位置直接卡装,适配已经搭建完成的管架系统改造场景。下部延伸的悬臂段做了内凹的弧形让位,
这个结构细节是为了避让安装位附近的凸起结构,避免夹体安装时和管路上的其他接头、固定件产生干涉,悬臂末端的平直端面是承载面,用来承托需要固定的小型零件,端面和圆筒夹持段的轴线保持固定的垂直角度,能保证被固定零件的安装面和管路轴线的位置精度,不需要安装时反复调整角度。设计这类夹体的时候,首先要确定上部圆筒的内径尺寸,这个尺寸必须和常用的标准圆管外径做公差匹配,内径比适配管径大0.1到0.2毫米,既保证套入时的顺畅度,又不会因为间隙过大导致锁紧后出现偏斜,圆筒段的轴向长度要根据夹持力需求计算,一般取适配管径的1.2到1.5倍,长度过短会导致锁紧后接触面积不足,受侧向力时容易出现转动打滑,长度过长则会浪费材料,也会占用过多的管架安装空间。
侧壁的紧定螺钉孔位置要设置在圆筒段的轴向中点位置,保证锁紧力均匀分布在整个圆筒和圆管的接触面上,避免单侧受力导致夹体倾斜。下部悬臂的长度要根据实际安装的避让需求确定,悬臂的厚度要做受力校核,当末端承载额定重量的零件时,悬臂根部的弯曲应力要低于所选材料的许用应力,一般如果选用工程塑料材质,悬臂根部要做圆角过渡,减少应力集中导致的断裂风险,如果是铝合金材质则可以适当减小壁厚,控制整体重量。安装边界上,要注意夹体套入圆管后,紧定螺钉的操作空间要预留足够,保证螺丝刀或者内六角扳手能有足够的转动空间,不会被旁边的其他结构挡住,悬臂末端的安装孔位(如果后续拓展的话)要和圆筒轴线保持固定的位置公差,保证批量安装时所有夹体承载的零件位置一致,
减少设备调试时的调整工作量。另外,夹体的外轮廓所有棱边都做了倒圆角处理,一方面是避免安装时划伤操作人员,另一方面也能减少应力集中,提升零件的抗冲击能力,在有振动的设备场景下使用时,还可以在圆筒内壁增加浅的防滑纹路,提升锁紧后的摩擦力,避免长期振动下夹体出现移位。这类夹体的结构虽然简单,但在实际设备搭建中是很常用的连接件,很多时候小型辅件的安装精度和可靠性,恰恰是由这类不起眼的小零件决定的,设计时不能只看整体外形,要把安装过程的操作便利性、长期使用的可靠性、和周边零件的干涉避让都考虑进去,才能做出实用性强的结构。
