轴导向安装固定支座结构设计

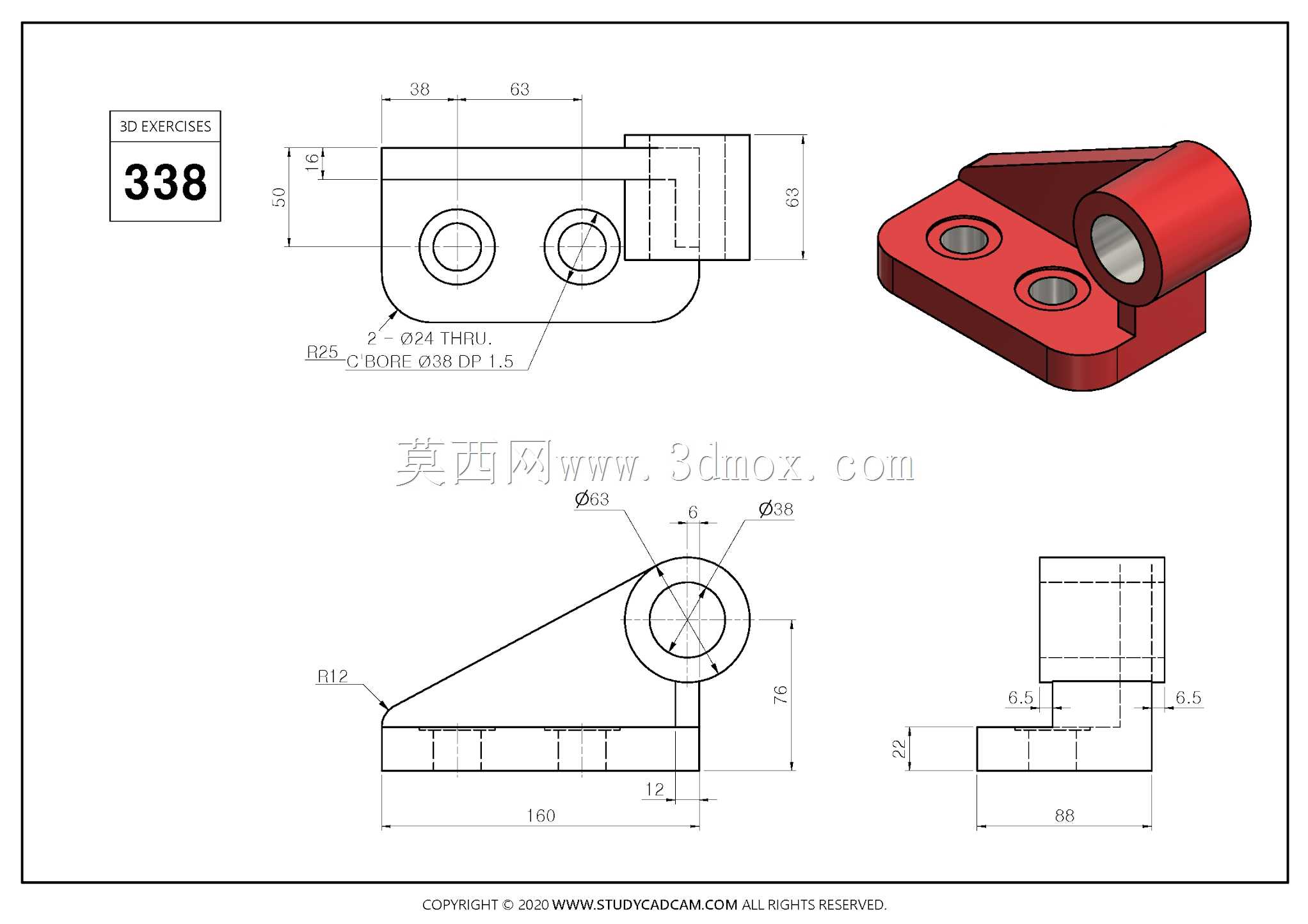

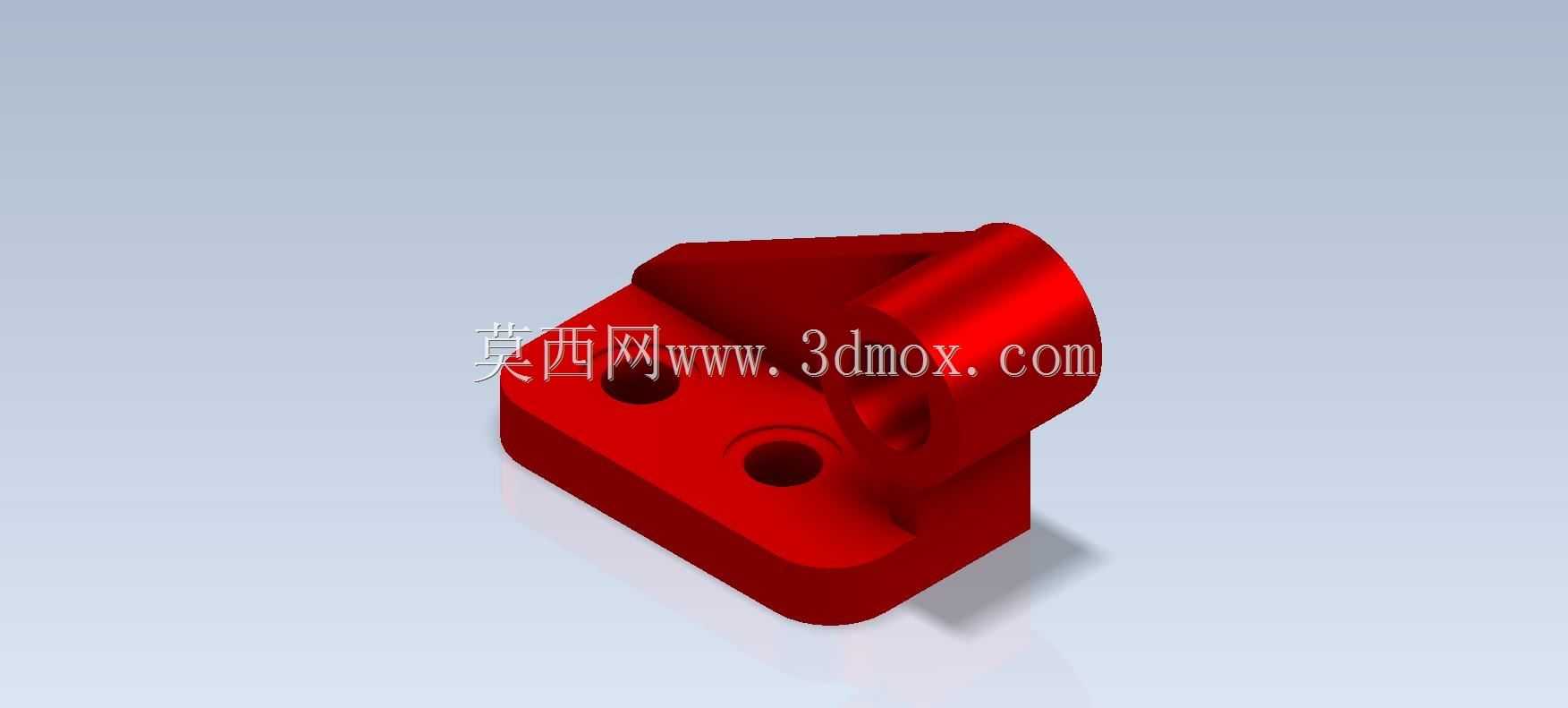

　　这类轴导向支座在轻工自动化输送线、小型工装夹具定位模组、桌面级精密检测设备的直线动作单元里应用十分普遍，核心作用是为往复滑移的光轴提供径向支撑与轴向导向约束，避免轴类零件在长行程动作中出现径向攒动、偏摆卡滞的问题，相比一体式镗孔的箱体导向结构，这种分体式的支座加工难度更低，安装调整的冗余度更高，在小批量设备改型、非标自动化工位搭建场景中能大幅降低装配调试的时间成本。从功能特性上看，该零件采用一体式块状基体设计，底部设置两个同轴的沉头安装孔，可通过内六角圆柱头螺钉直接固定在设备安装基板的T型槽或者预制螺纹孔上，沉孔结构能够保证螺钉头部完全埋入支座基体内部，不会突出安装面干涉轴类零件的滑移行程，也能避免外接管线、

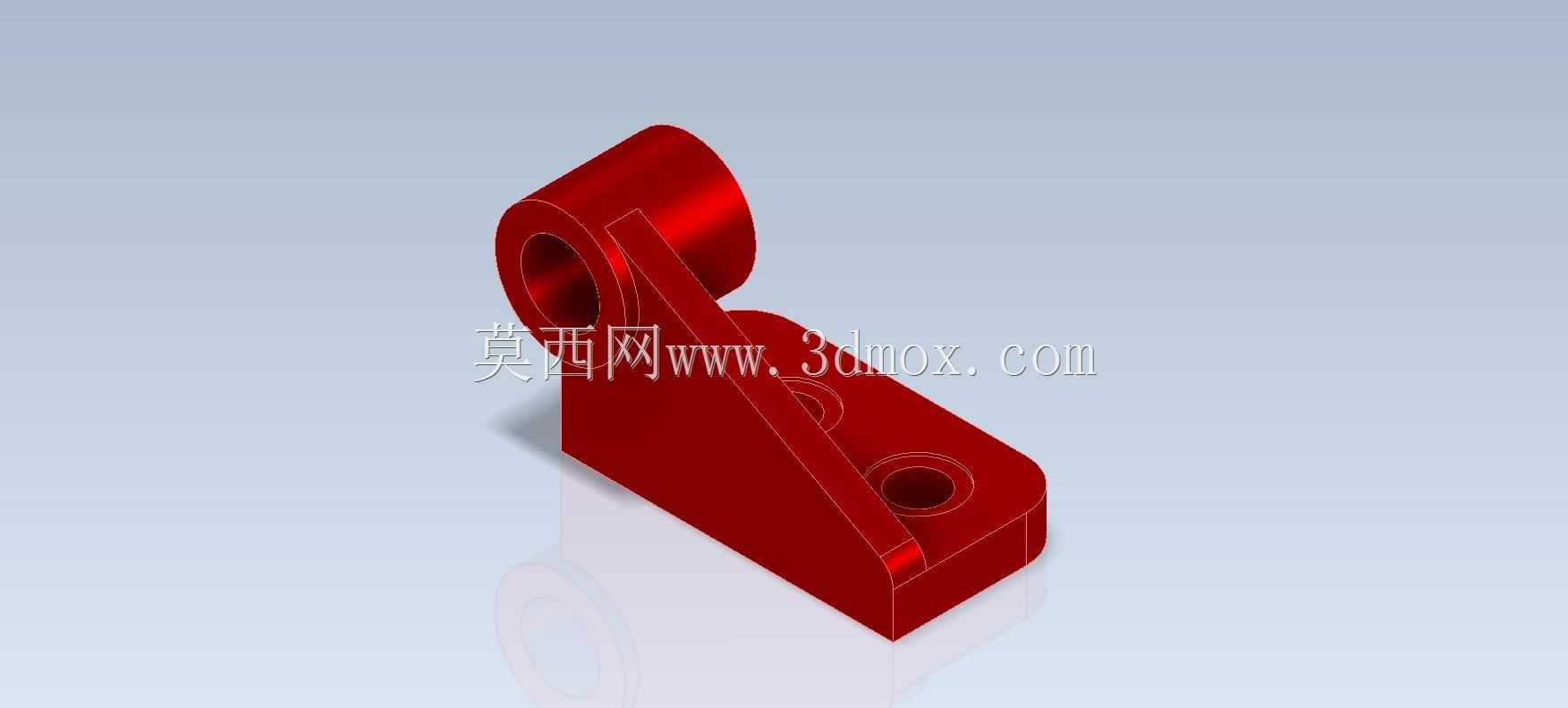

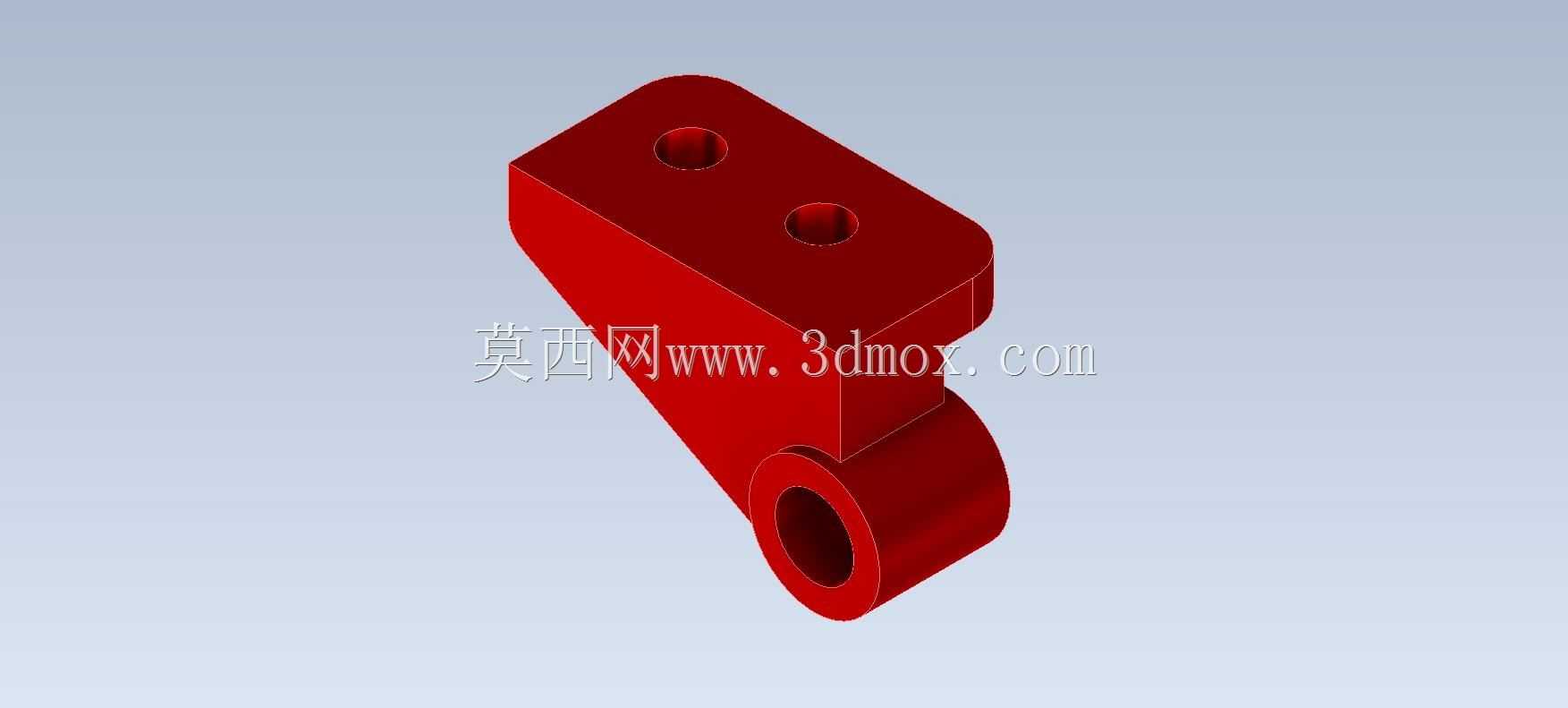

　　操作人员剐蹭到螺钉头部引发安全隐患。基体一侧集成了半开放的轴容纳腔，配合对应的压盖结构即可抱紧穿入的光轴，这种半开放结构相比整圆闭合的轴孔，在装配时不需要将轴从端部整体穿入，可直接从侧方卡入容纳腔后锁紧压盖，对于长轴、多支撑点的导向轴系来说，能减少轴系预装时的同轴度找正工作量，尤其适合现场改造类项目中无法拆解原有轴系的加装支撑场景。设计思路上，该零件的基体做了等壁厚的加强处理，在轴容纳腔与底部安装面的衔接位置设置了圆弧过渡结构，避免直角衔接处的应力集中，当轴类零件承受径向偏载时，应力能够沿着圆弧过渡面均匀分散到整个安装基体上，不会在转角位置出现应力断裂的风险。零件上设置的径向螺纹孔可装入紧定螺钉，用于调整轴的轴向初始位置，

　　或者在不需要轴滑移的工况下直接锁紧轴件，实现固定支撑的功能，这种多用途的结构设计让同一个支座可以适配导向滑动、固定支撑两种不同的使用需求，减少非标设计时的零件种类储备。从安装边界来看，底部安装面的平面度需要控制在0.02mm以内，安装时要保证两个沉头孔的中心连线与轴容纳腔的轴线平行度误差不超过0.03mm/100mm，否则会导致穿入的光轴出现别劲问题，大幅增加滑动阻力，甚至会加速轴面与支座接触面的磨损。轴容纳腔的内径公差一般取H7级，与光轴的配合间隙控制在0.01-0.03mm之间，既可以保证轴的顺畅滑动，又不会因为间隙过大导致导向精度不足，在高速往复动作的工况下，还可以在容纳腔内壁镶嵌铜套或者直线轴承，进一步降低摩擦系数，

　　提升支座的使用寿命。在实际选型应用时，需要根据所支撑轴的直径、承受的径向载荷大小、往复动作的行程长度来确认支座的安装孔距与基体高度，若载荷偏大，可在支座底部增加定位销孔，通过圆柱销与安装基板定位，避免长期受载后螺钉松动导致支座移位。这类零件的加工一般采用整块铝合金或者45号钢铣削成型，铝合金材质的支座重量轻、导热性好，适合高速轻载的工况，45号钢材质的支座刚性更强，适合重载、有冲击载荷的应用场景，加工完成后需要对轴容纳腔的内壁做去毛刺处理，避免锐边划伤轴面或者破坏配套轴承的外圈表面。
