带腰孔直角加强支撑固定座结构设计

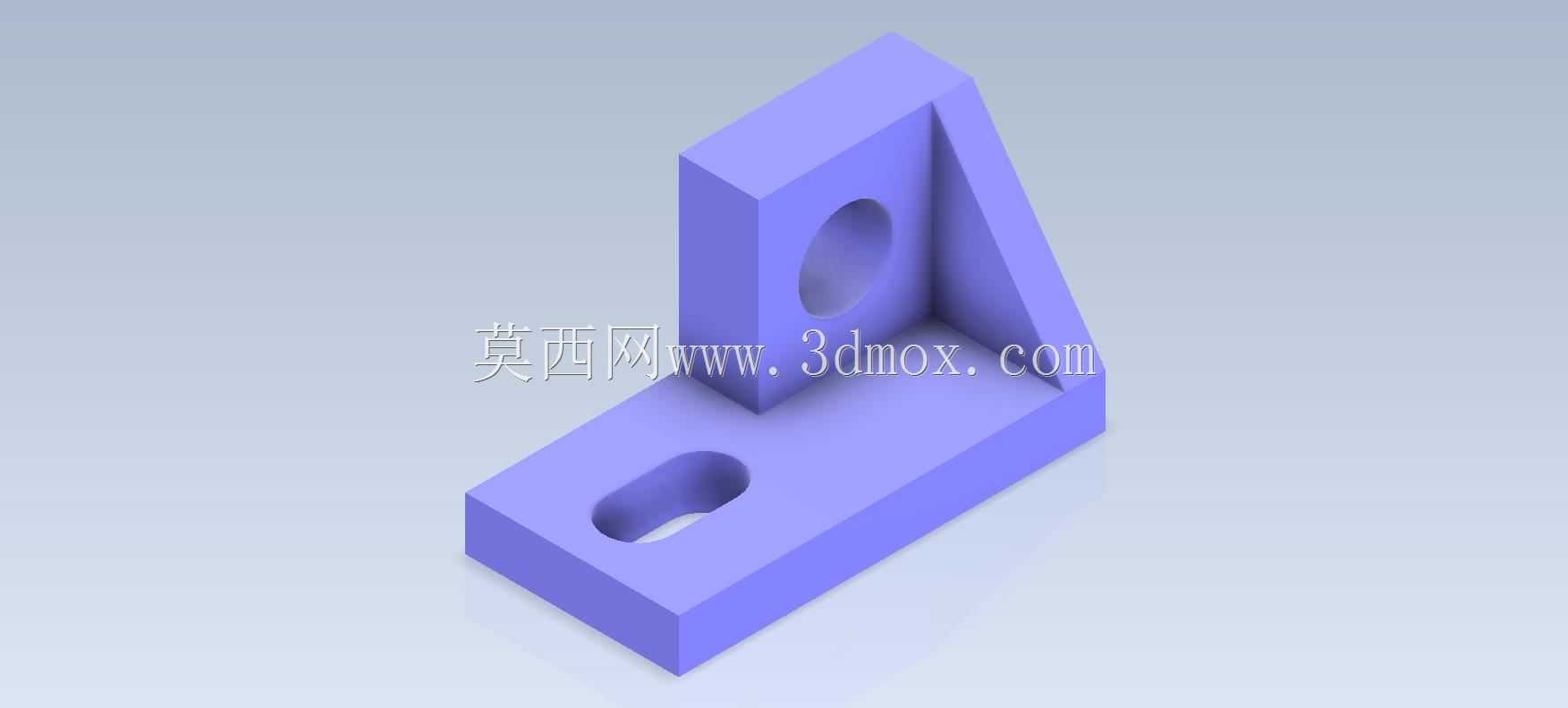

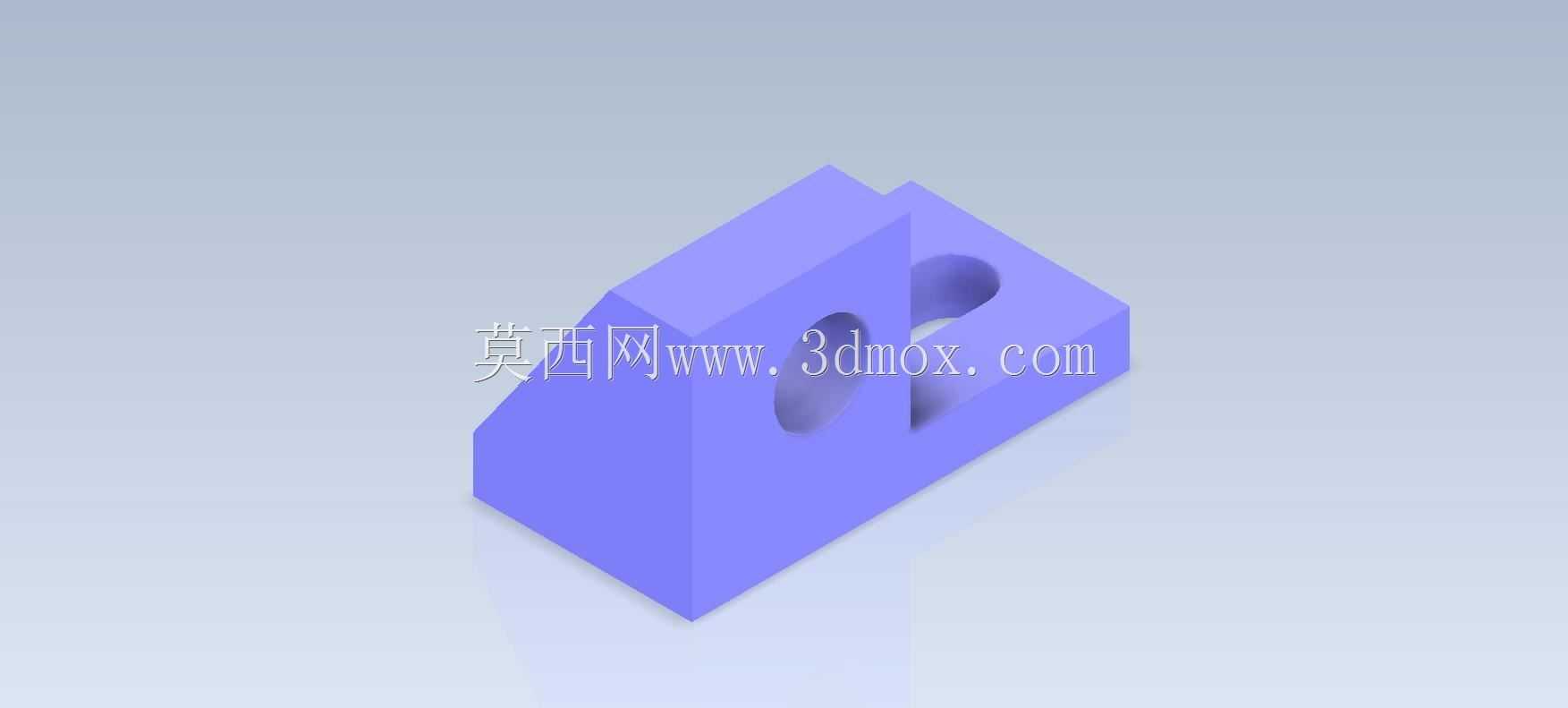

　　这类带加强筋的L型直角支撑座，在轻工自动化生产线、小型设备机架搭建、电子治具装配场景里的出镜率极高，很多人做结构设计时总觉得这类零件简单，随便拉个凸台打个孔就能用，真到现场装配才会发现各种干涉、强度不足、调节余量不够的问题。从实际使用场景来看，这类支撑座常用来做小型传感器的安装支架、气动管路的走线固定座、轻型工装的侧向支撑脚，也会用在桌面型小型设备的内部框架连接位置，替代部分焊接角码，不需要做表面焊疤打磨，拆装调整也更方便。

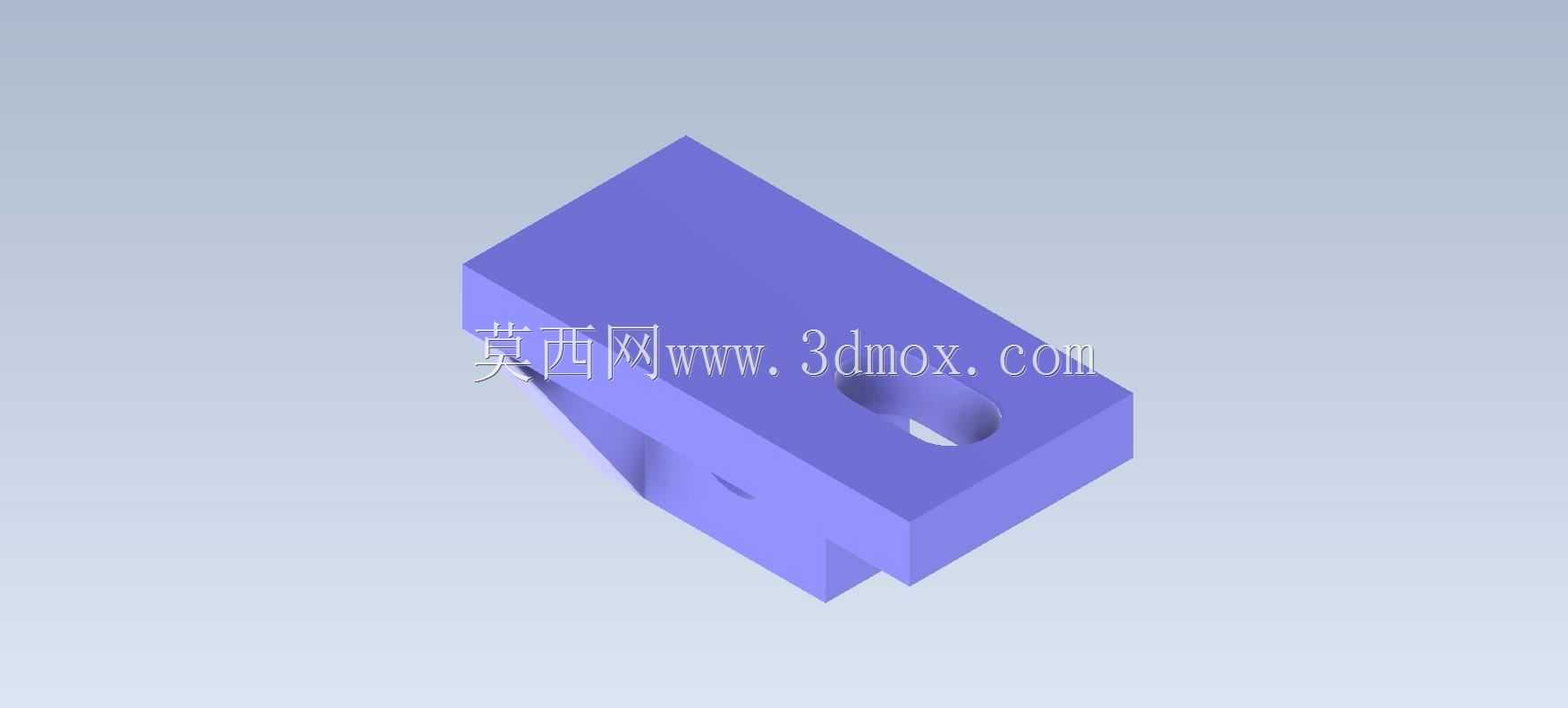

　　先看结构设计的核心逻辑，垂直立板上的沉头通孔，是用来穿装螺栓固定被支撑件的，孔位做了沉头设计，能让螺栓头完全没入立板平面，不会突出表面刮擦相邻的零部件，也避免螺栓头占用额外的安装空间，很多新手建模时容易忽略沉头深度，要么沉头太浅螺栓头突出，要么沉头太深把立板打穿，实际加工时这个沉头深度要比所选螺栓的头部厚度大0.2到0.5毫米，既保证螺栓头完全埋入，也不会削弱立板的结构强度。水平底板上的长圆形腰孔，是给安装调节留余量的，现场安装时如果底板的固定孔位和机架上的预装螺柱有小范围的位置偏差，不需要重新扩孔或者返工焊接机架，顺着腰孔的长度方向调整支撑座的位置就能对准，这个腰孔的宽度要比所选安装螺栓的公称直径大0.5到1毫米，长度方向的调节余量一般留8到15毫米就足够覆盖常规的安装公差，留太长反而会降低底板的接触面积，影响固定后的稳定性。

　　立板和底板之间的三角形加强筋是整个零件的强度核心，很多人做这类角座时要么不加强筋，要么加强筋的厚度做的太薄，设备运行时受侧向力很容易出现立板弯折甚至焊缝开裂的问题，这个加强筋的厚度一般取立板厚度的0.8到1倍，筋板的两个直角边分别和立板内侧、底板上表面完全贴合，连接处做了R2到R3的圆角过渡，避免直角位置出现应力集中，不管是用塑料注塑还是金属铣削、钣金折弯加工，这个圆角都能有效降低加工时的应力开裂风险，长期受交变载荷的场景下，圆角过渡的位置比直角连接的疲劳寿命高3倍以上。

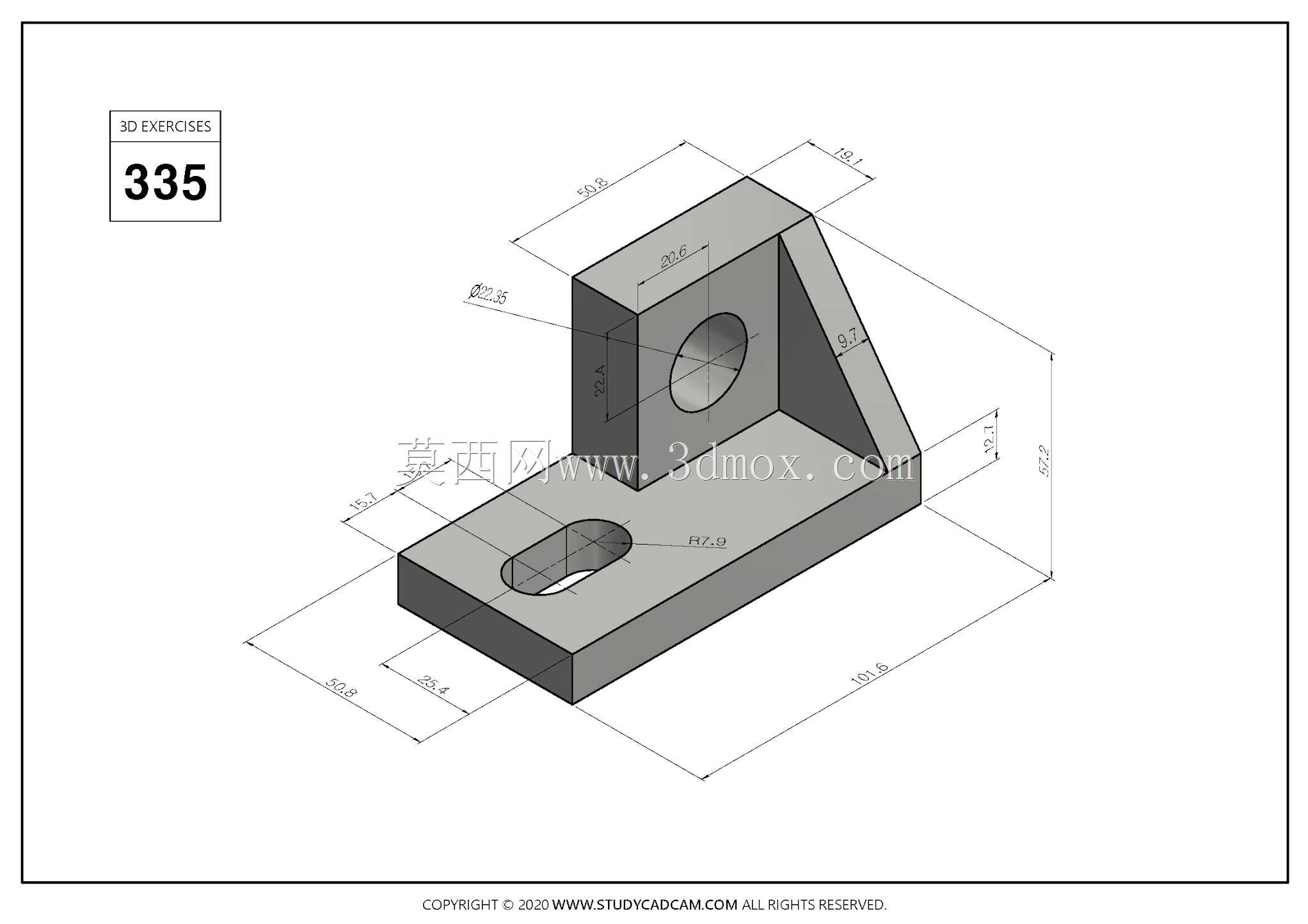

　　从安装边界来看，这类支撑座的整体外形尺寸属于小型安装件，垂直立板的高度一般在40到60毫米区间，水平底板的长度在60到80毫米区间，整体厚度根据承载需求调整，轻型承载场景下用6到8毫米厚的板材加工就足够，要是用来支撑重量超过5公斤的部件，厚度要加到10到12毫米，同时加强筋的尺寸也要等比例放大。安装时要注意，底板的下表面和立板的后侧安装面都要做平面度处理，平面度公差控制在0.1毫米以内，不然固定后会出现支撑歪斜，被固定的部件位置精度达不到要求。另外立板上的安装孔中心到立板侧边的距离要留够扳手操作空间，至少要比所用套筒或者扳手的外径大3毫米以上，不然现场装配时扳手伸不进去，没法拧紧螺栓。

　　实际选型使用时，还要根据使用环境选对应的材质，普通室内干燥环境用普通碳钢做喷塑处理就可以，成本低强度足够；如果是在有腐蚀性的车间或者户外场景，要选304不锈钢材质或者做阳极氧化的铝合金材质，避免生锈腐蚀导致支撑失效。另外要注意，这类支撑座只适合承受垂直于立板方向的静载荷，不能用来承受大扭矩或者频繁冲击的载荷，如果是冲击载荷大的场景，要在加强筋位置额外增加三角肋板，或者直接选用铸钢一体成型的支撑座，不要用板材拼接的结构。很多做小型设备的工程师在设计初期，会直接用这类标准支撑座代替定制的焊接支架，能大幅缩短设计和加工周期，后期维护更换也更方便，不需要专门定制配件，直接替换同规格的标准件就能完成维修。建模的时候要注意，所有棱边都要做0.5到1毫米的倒角处理，既避免加工后锋利的边角划伤操作人员，也能在装配时起到导向作用，方便部件快速对位。
