带斜向槽与侧孔的L型机械连接基座

　　这款L型结构的连接基座，在小型自动化生产线的工位定位、通讯设备内部模组固定、小型工装夹具的支撑单元中都有广泛的适配场景。从实际使用场景来看，这类零件常被用在空间局促的安装位，承担两个垂直方向模组的连接与载荷传递作用，比如桌面型检测设备的传感器安装支架、小型通讯终端的内部结构支撑、工装治具的快换定位基座，都能见到这类结构的变体。

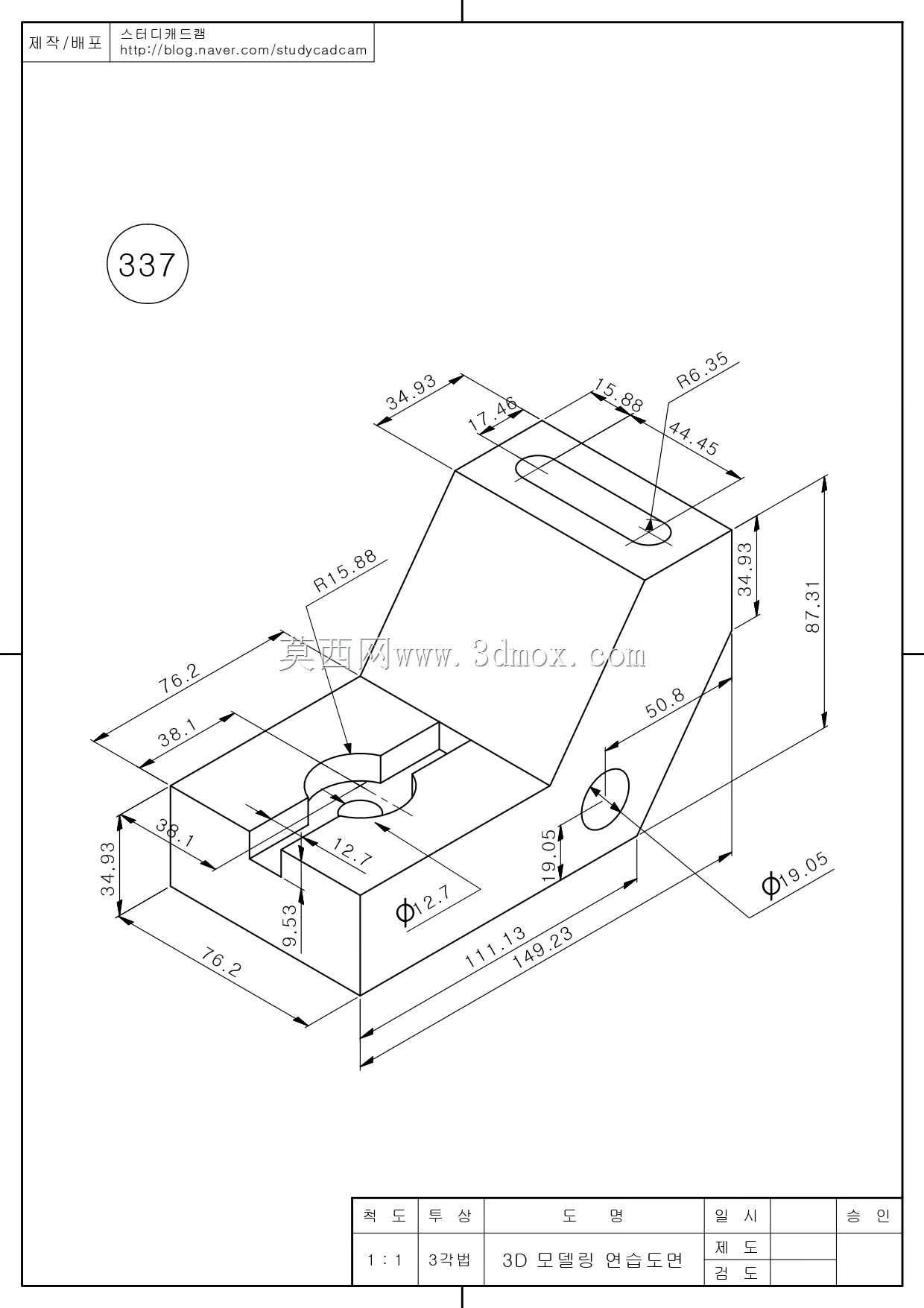

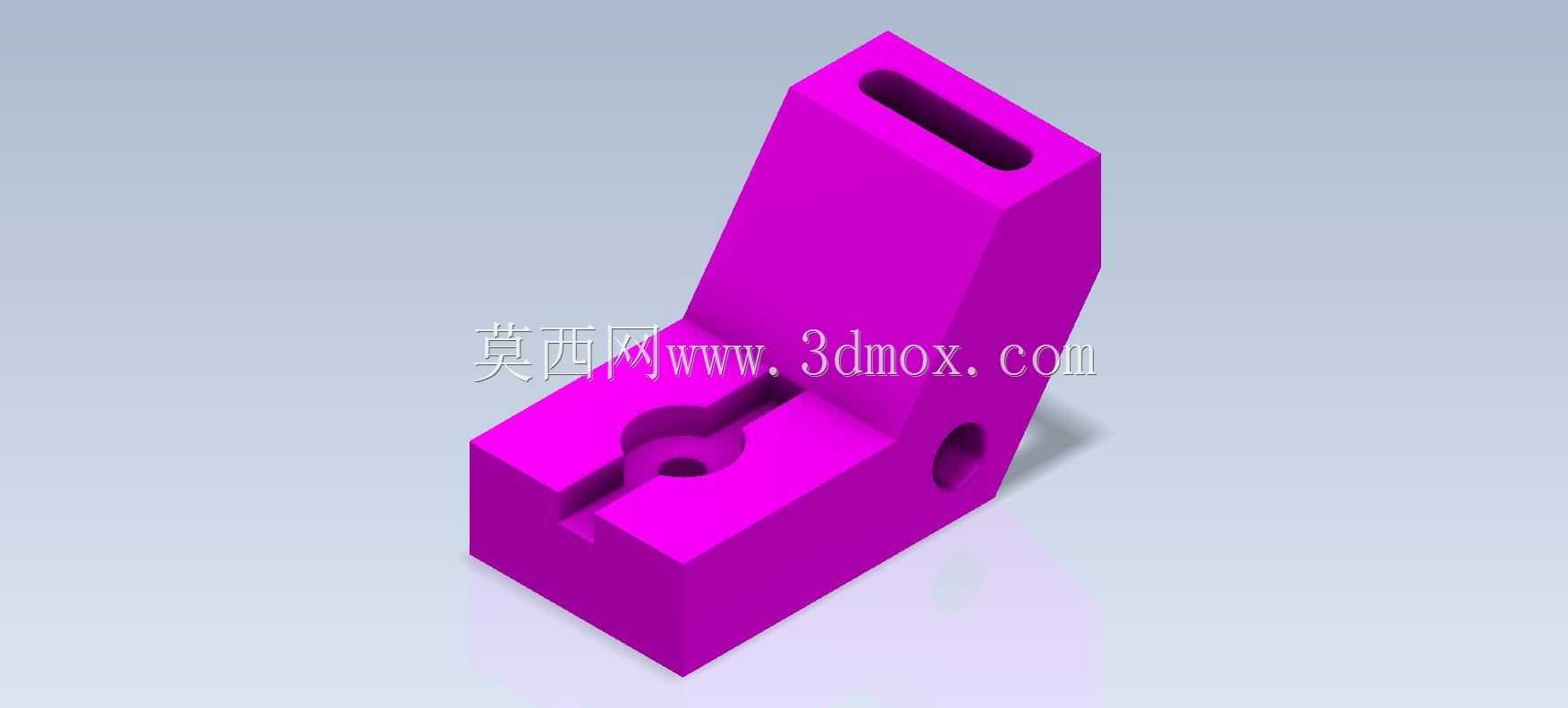

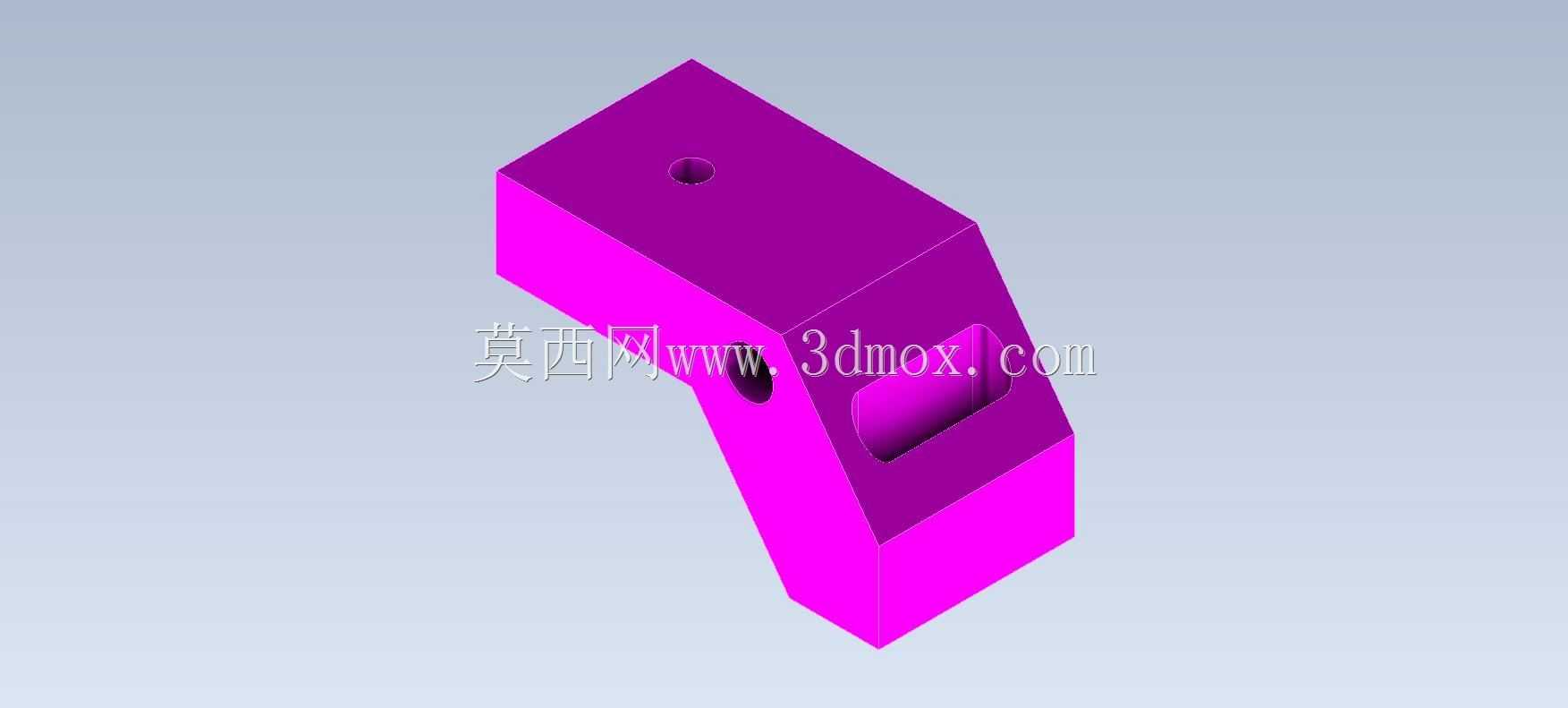

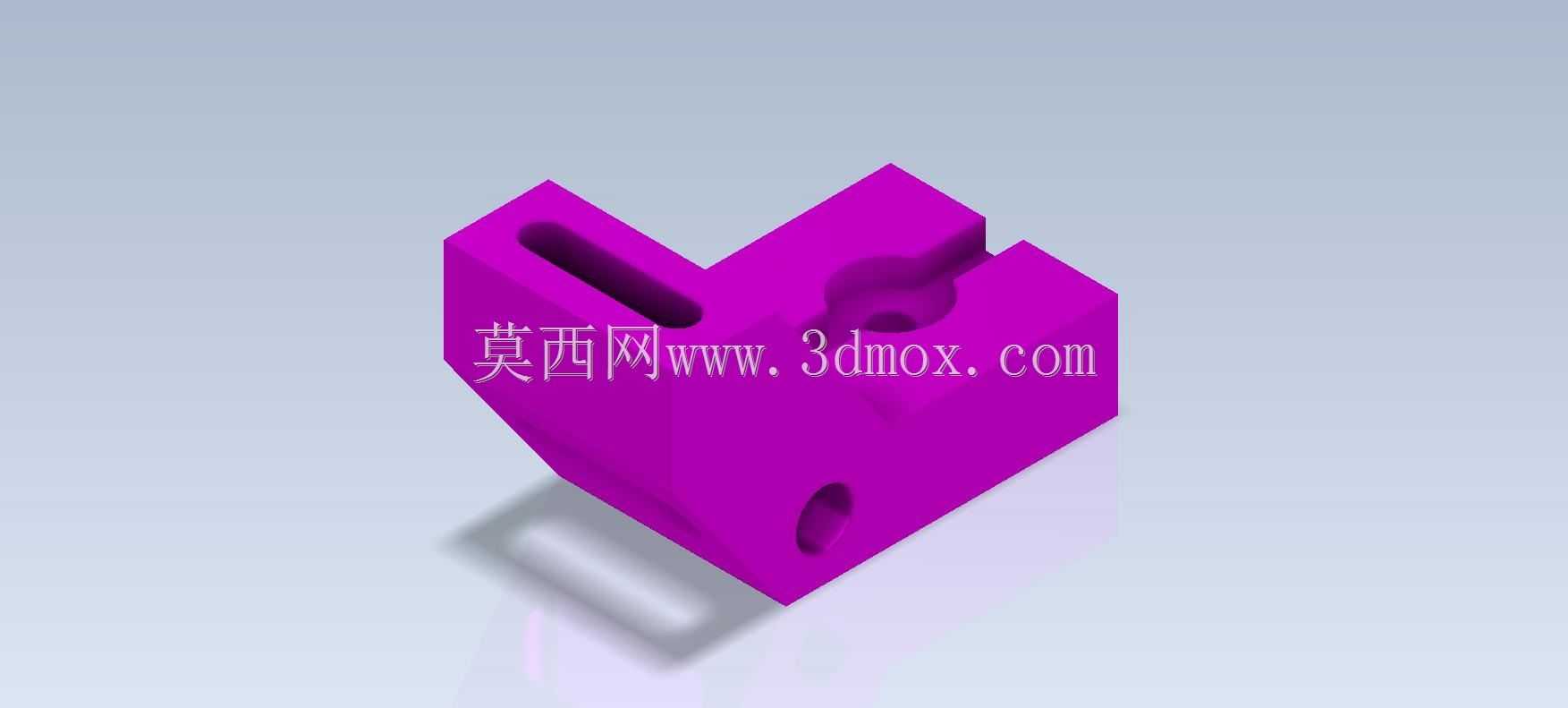

　　从功能特性上拆解，零件底部的水平段开设了带半圆定位槽的开口结构，这个结构并非随意设计：半圆槽可以配合圆柱销实现快速定位，开口槽则允许安装时微调位置，降低装配时的孔位对位难度，不需要严格的公差配合就能完成初定位，后续再通过紧固件锁死，能大幅提升产线装配的效率。水平段侧面的通孔是销轴安装位，既可以穿入销轴实现与相邻零件的铰接，也可以作为紧定螺钉的过孔，将基座固定在后方的安装型材上，避免长期受载后出现移位。斜向上延伸的立板段开设的长条形通槽，主要用于固定外接的功能模组，长槽的设计允许外接模组沿槽的长度方向调整安装位置，适配不同尺寸的外接元件，不需要额外加工调整垫片就能完成位置校准，在小批量定制设备的组装中，这种可调结构能减少大量的二次加工工作量。

　　设计思路上，整体采用L型变截面布局，是为了在有限的安装空间内同时实现水平方向与斜向的安装接口，相比直角L型支座，斜向立板的角度是根据常见的传感器安装倾角、小型操作件的操作角度优化而来，能让外接元件直接处于合适的工作角度，不需要额外增加角度调整垫片。零件的所有棱边都做了微小的倒角处理，一方面是避免装配时划伤操作人员，另一方面也能消除加工时的应力集中，提升零件长期受载下的结构强度，不会在棱边位置出现应力开裂的问题。立板与水平段的衔接位置做了加厚处理，这个位置是整个零件的应力集中区，加厚后能抵消斜向载荷带来的弯矩，避免长期使用后衔接位置出现变形断裂。

　　从安装边界来看，零件水平段的底面是主要的安装基准面，加工时需要保证平面度，避免安装后出现翘曲影响定位精度；水平段的两个侧面可以作为辅助定位面，配合安装基座的挡边实现快速对位，不需要反复调整位置。侧面的通孔轴线与水平段底面平行，能保证穿入的销轴或紧固件受力均匀，不会出现偏载。斜立板上的长槽轴线与立板的斜面平行，槽的宽度采用标准紧固件的适配尺寸，不需要定制特殊规格的螺丝就能完成安装。整体结构的尺寸紧凑，占用安装空间小，在空间受限的设备内部也能顺利布置，同时所有加工特征都采用常规的铣削、钻孔工艺就能完成，不需要特殊的加工设备，加工成本低，适合小批量加工制作，也适合作为三维建模练习的典型案例，帮助初学者掌握拉伸、切除、倒角等基础建模命令的实际应用，理解机械零件从功能需求到结构设计的转化逻辑。在实际选型时，这类基座可以根据实际载荷大小选择不同的加工材料，轻载场景下可以选用工程塑料注塑制作，重载场景下则可以选用铝合金或钢材机加工，表面做阳极氧化或发黑处理提升耐磨与防锈性能。
