带多安装孔的L型折弯连接固定支座

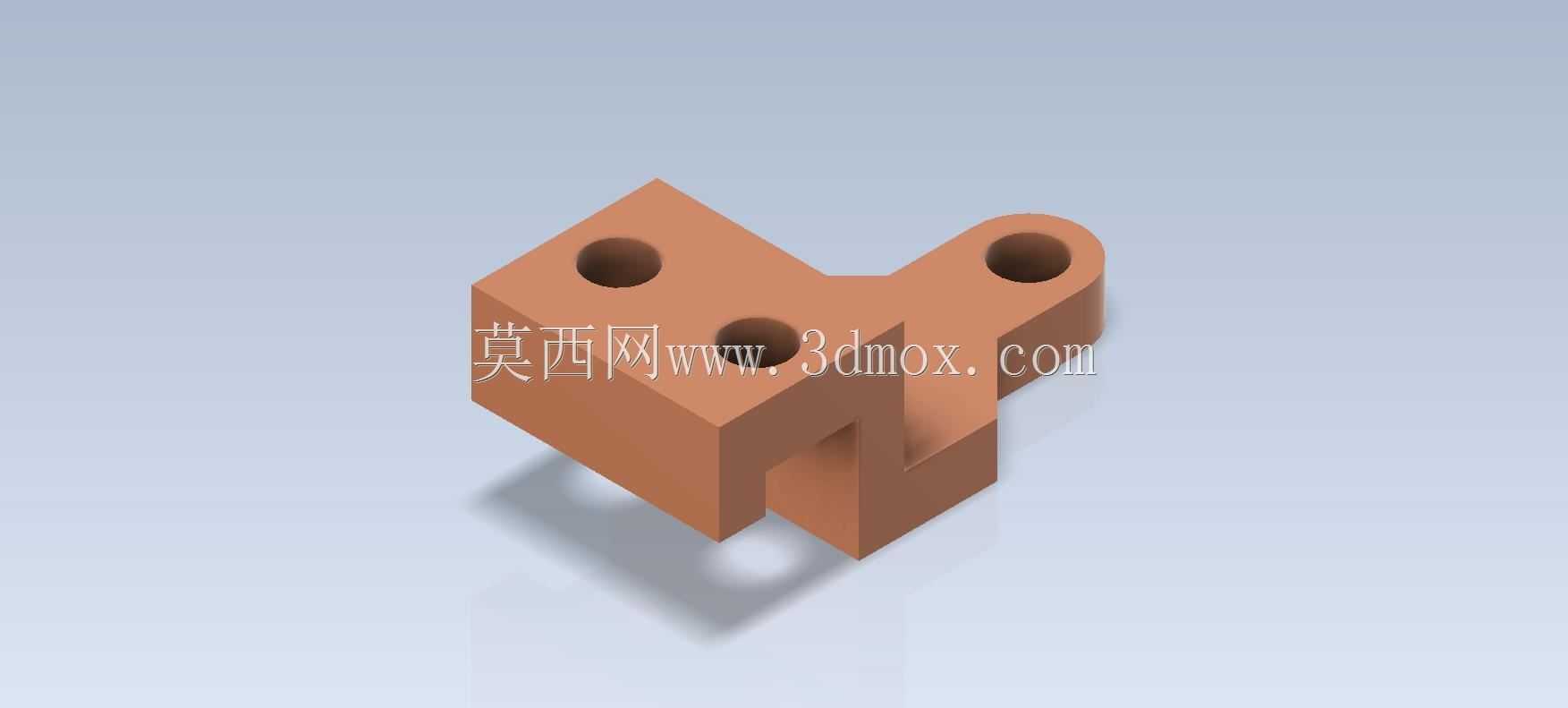

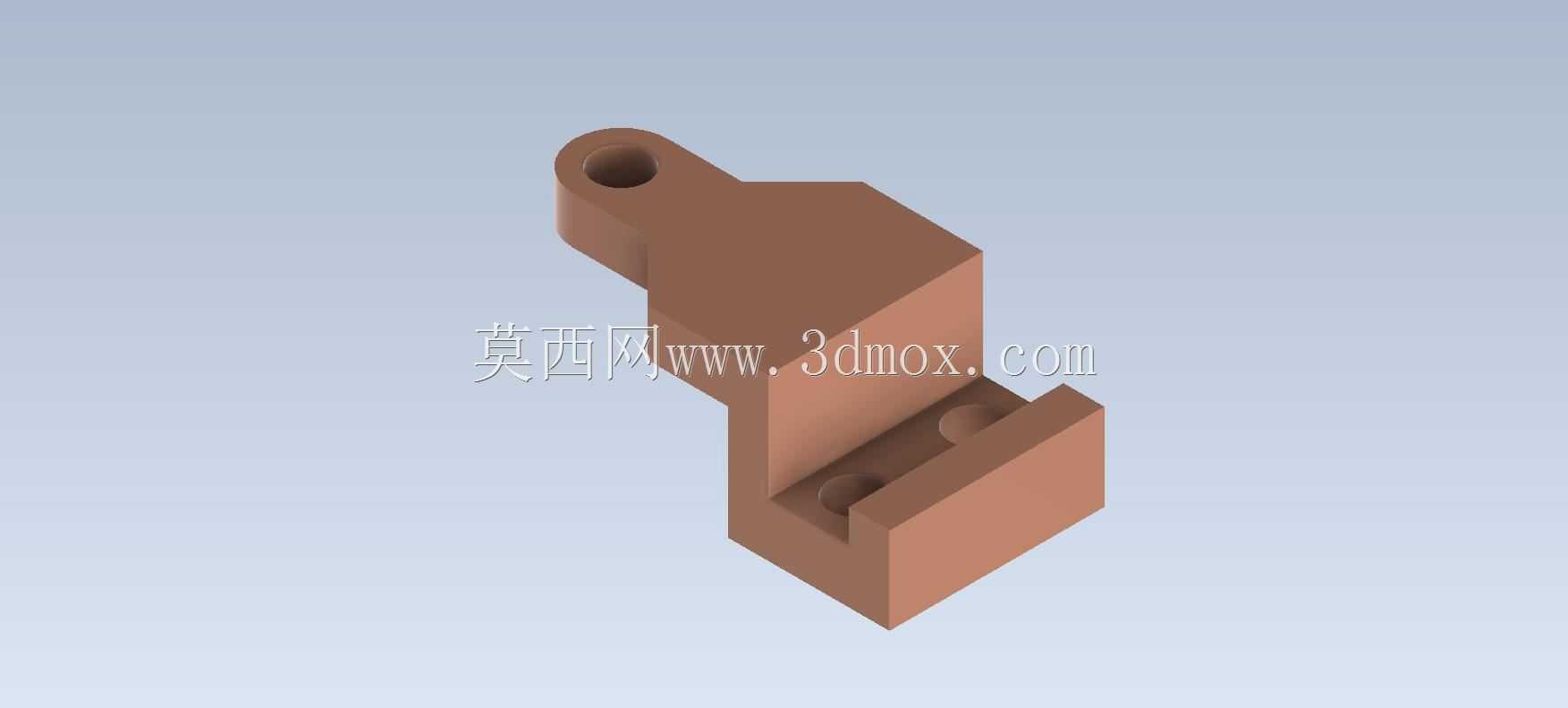

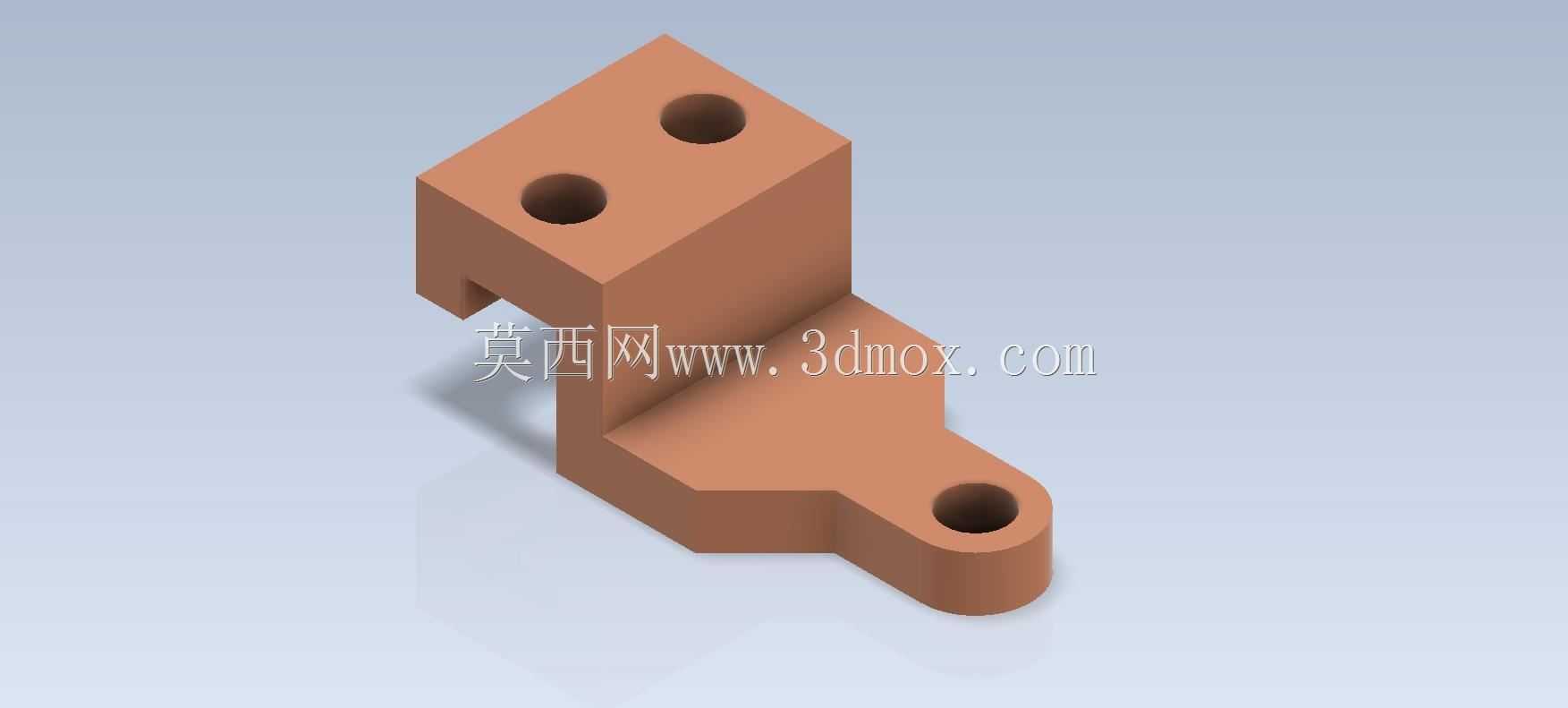

　　这款L型折弯结构的连接固定支座，在轻工自动化生产线、小型通讯设备机架、检测工装夹具的装配场景中十分常见，主要承担相邻组件的位置锁定、载荷传递以及安装基准定位的作用。从结构设计逻辑来看，主体采用直角折弯的块状构型，竖直段与水平段的衔接处做了等壁厚过渡处理，避免直角根部应力集中导致的受力断裂问题，竖直段顶面开设的两个同轴通孔，用于穿装螺栓实现与上方功能模块的锁紧固定，孔位周边预留了足够的螺栓沉头与扳手操作空间，装配时无需额外避让周边结构。水平段向外延伸出带单孔的凸耳结构，凸耳末端做了圆弧收边，既减少了零件的锐角磕碰风险，也能在安装时通过该孔位实现与下方安装基面的辅助定位，抵消竖直段受载时产生的倾覆力矩。

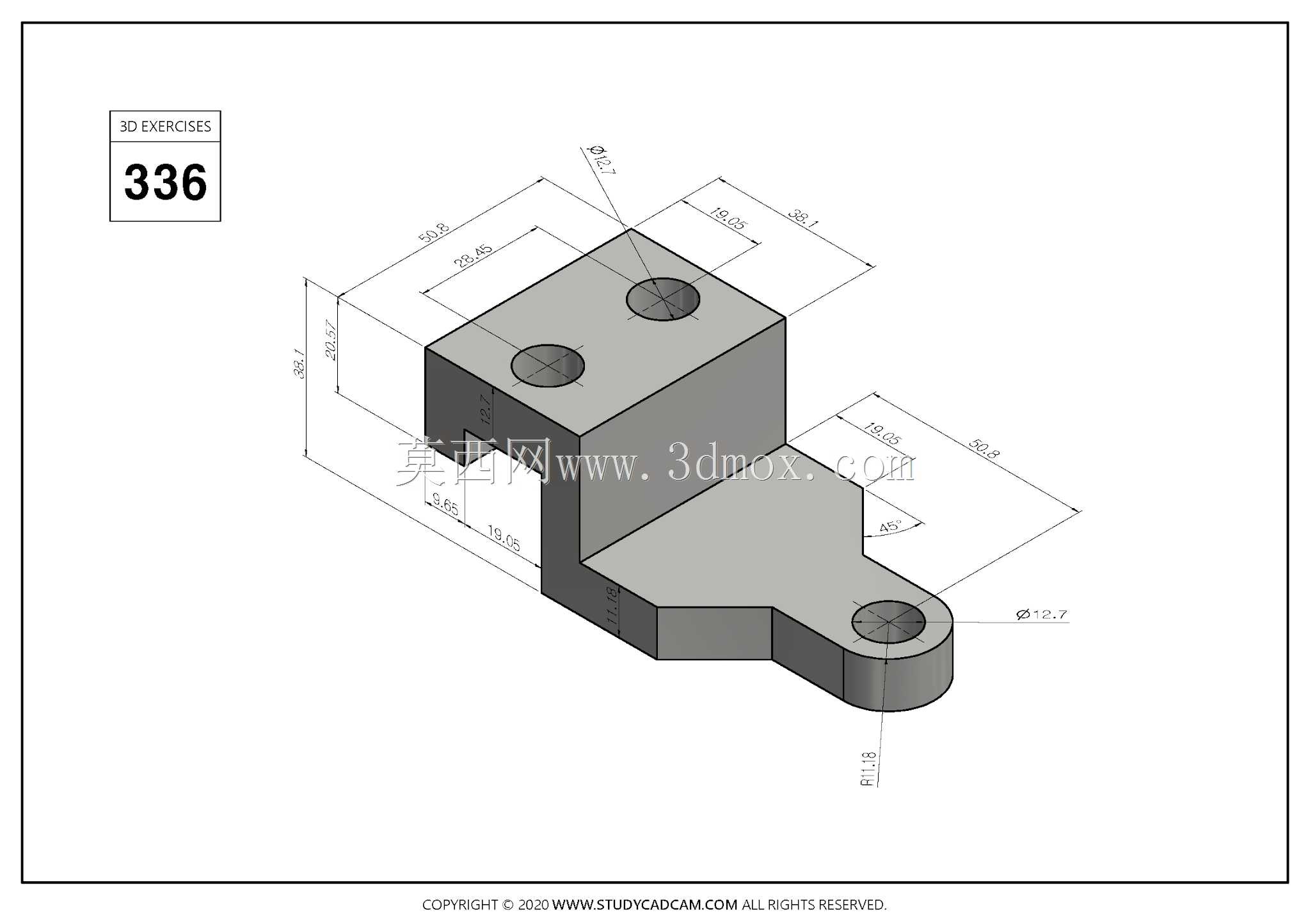

　　从安装边界维度考量，该零件的竖直安装面与水平安装面的平面度公差需控制在0.05mm以内，才能保证装配后相邻组件的位置精度，三个安装孔的孔位位置度公差不超过0.1mm，避免出现螺栓无法穿装的干涉问题。零件整体壁厚均匀，适合采用铣削加工或者粉末冶金工艺成型，若用于有耐腐蚀要求的场景，也可选用不锈钢材质加工后做钝化处理，普通工况下采用45号钢加工后做发黑处理即可满足使用需求。

　　在实际设备运行过程中，这类支座往往承受垂直方向的静载荷以及水平方向的小幅振动载荷，因此设计时在折弯处做了R角过渡，能够有效分散应力传递路径，避免长期受载后出现疲劳裂纹。竖直段的两个安装孔采用等径设计，适配常用的内六角圆柱头螺栓，凸耳处的单孔孔径略小于竖直段孔径，主要承担定位销穿装或者小规格螺栓锁紧的功能，安装时可先通过凸耳孔完成零件的初定位，再锁紧竖直段的两个固定螺栓，大幅提升装配效率。

　　不同于常规的平板式连接片，这款支座的折弯结构自带高度差补偿能力，能够适配安装基面与被连接组件之间存在固定高度差的装配场景，无需额外加装垫片调整高度，减少了装配环节的零件数量，也降低了累计装配误差。零件的非安装面全部做了去毛刺处理，表面粗糙度控制在Ra3.2即可满足使用要求，安装面的粗糙度需达到Ra1.6，保证与对接面的贴合度，避免锁紧后出现松动移位问题。在通讯设备机架的装配场景中，这类支座常用来固定走线架、小型接线端子排或者信号转接模块，凭借稳定的结构构型，能够在设备长期运行过程中保持固定位置不偏移，即使设备受到运输过程中的振动冲击，也能保证被固定组件的位置精度。在小型自动化检测工装上，这类支座可用来安装接近开关、小型传感器或者定位挡块，通过三个安装孔的配合，能够灵活调整被固定元件的朝向与位置，适配不同规格工件的检测需求。
