惰轮臂机械结构三维设计练习作品

　　在常规机械传动系统的布局优化工作里，惰轮臂是承担张紧调节、传动路径导向功能的核心支撑类零件，这类零件常见于带传动、链传动的张紧机构中，也会出现在需要调整齿轮啮合中心距的辅助传动工位，很多自动化输送线、小型动力传输单元、轻工机械的传动舱内部，都能看到这类结构的身影——它不需要直接传递额定扭矩，却要为惰轮提供稳定的旋转支撑，同时预留张紧调节的位移空间，抵消传动带/链条长期运行产生的松弛量，保证传动系统的啮合精度不出现大幅衰减。

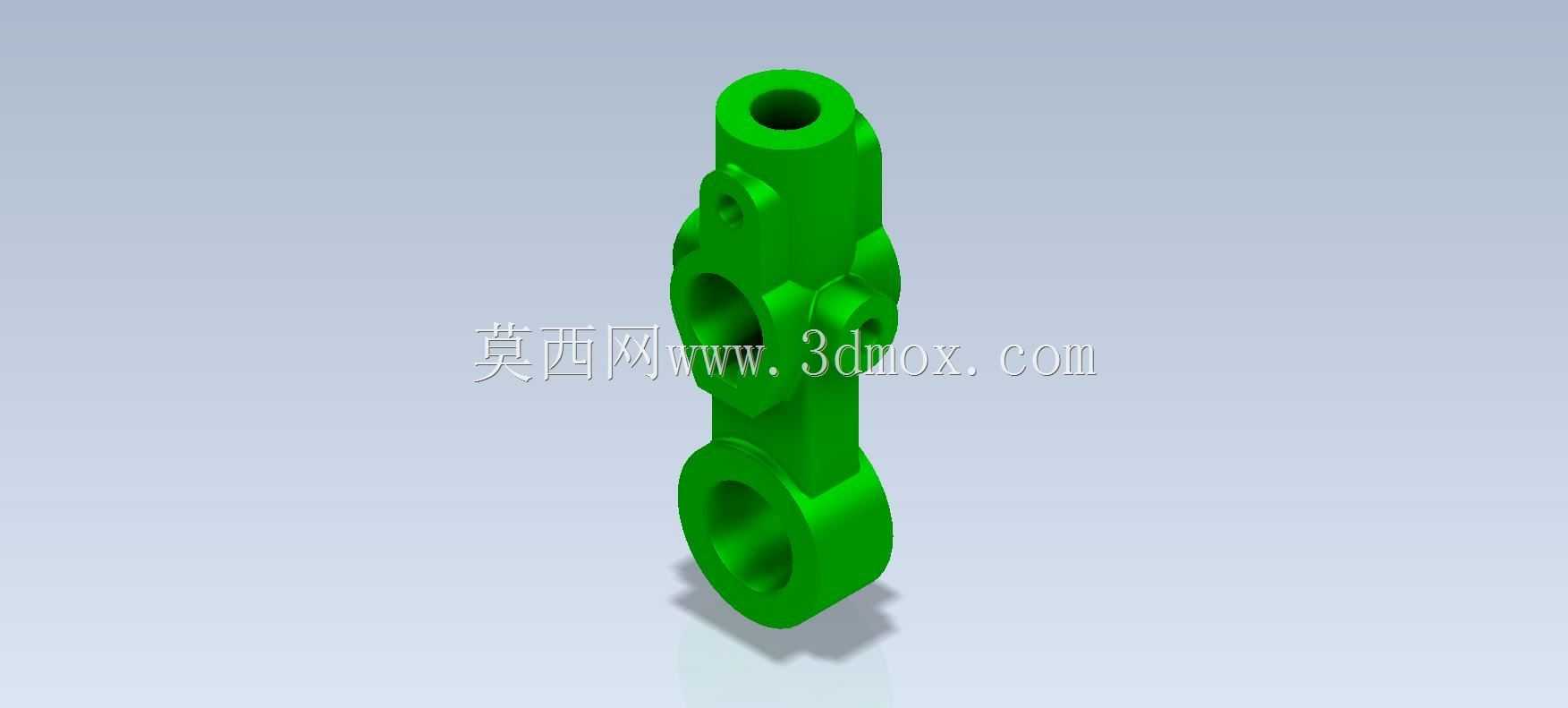

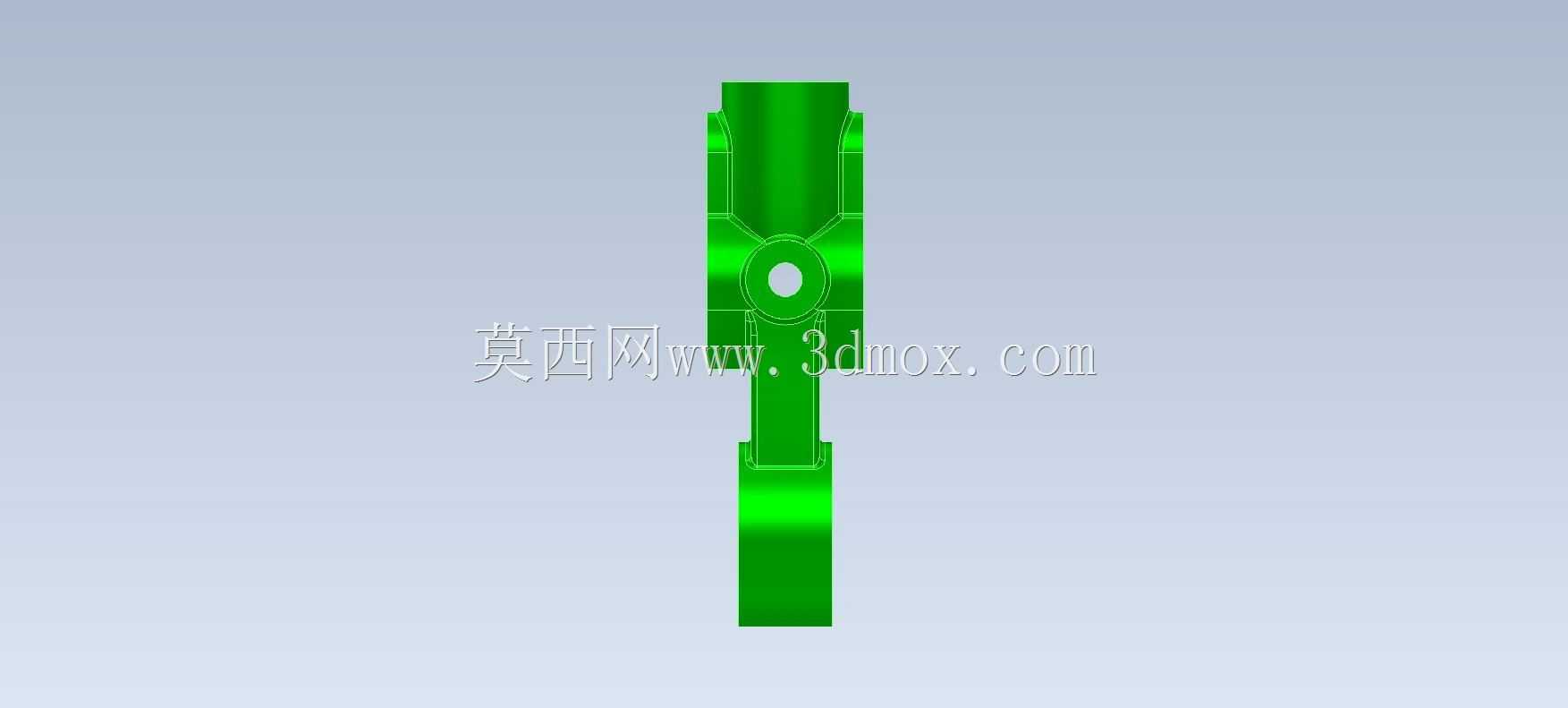

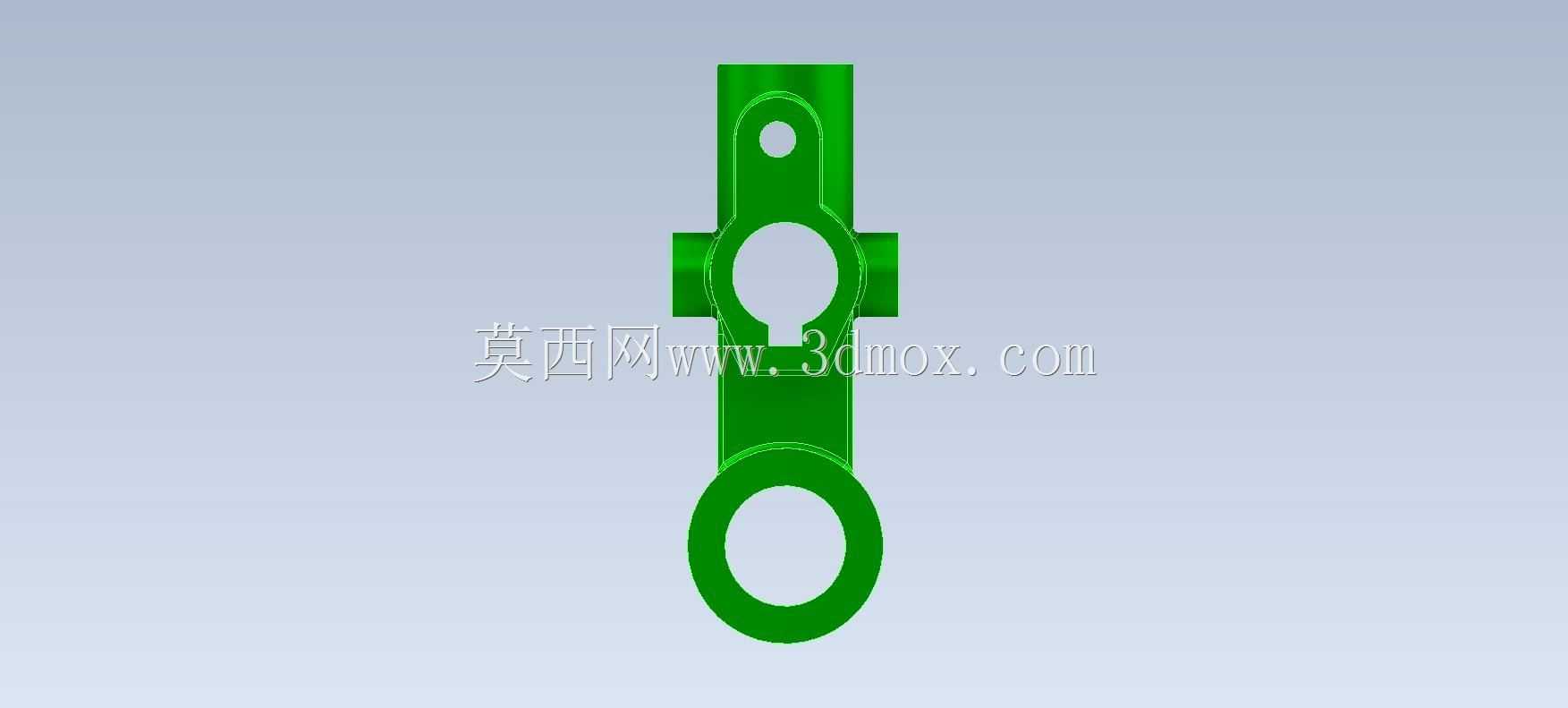

　　从结构设计的逻辑来看，这个零件采用了长条形的主体承载布局，三个不同孔径的同轴类安装位分别承担不同功能：最上端的小孔径通孔是张紧调节的铰接定位孔，通常会穿入铰接螺栓将惰轮臂的一端固定在设备基体的安装座上，作为整个臂体摆动的旋转支点；中部的大孔径通孔是惰轮的安装工位，内部需要嵌入滚动轴承或者耐磨衬套，为惰轮的旋转提供回转支撑，孔位周边设计的凸起加强筋，是为了抵消惰轮受传动带张紧力产生的径向载荷，避免孔位在长期交变载荷下出现形变开裂；最下端的环形通孔是张紧调节的连接位，通常会连接张紧弹簧或者调节螺杆，通过调整这个位置的固定位移，带动整个臂体绕上端支点小幅摆动，从而改变中部惰轮的位置，实现传动件张紧度的调整。

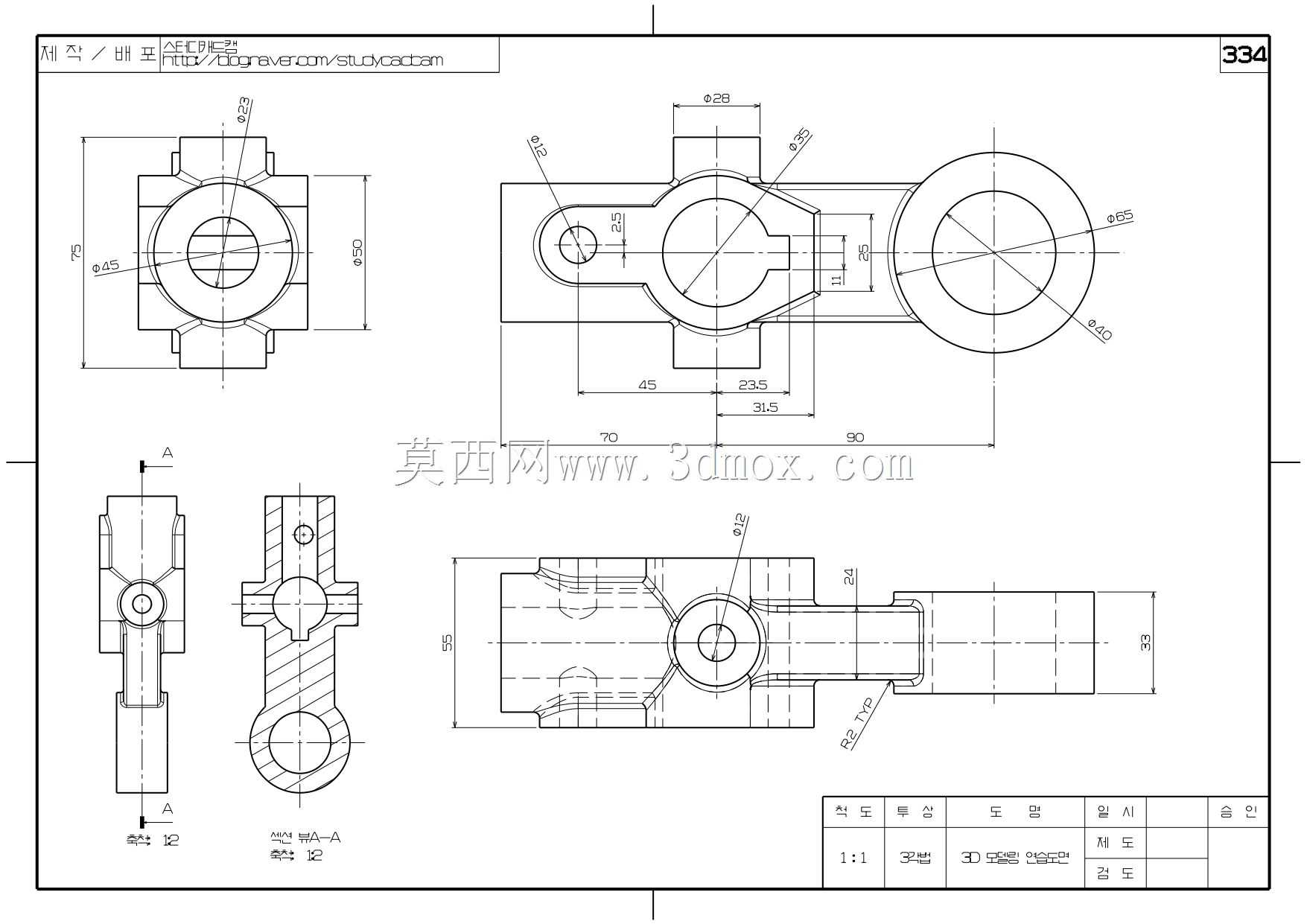

　　建模过程中需要重点关注几个安装边界的尺寸约束：首先是三个孔位的中心距公差，上端铰接孔到中部惰轮安装孔的中心距，直接决定了惰轮的初始安装位置，这个尺寸如果出现偏差，会导致惰轮和传动件的啮合位置偏移，出现带边磨损、传动异响的问题；中部惰轮安装孔到下端调节孔的中心距，则决定了张紧调节的行程范围，设计时需要预留至少15%的调节余量，覆盖传动件长期使用后的拉伸松弛量。其次是各个孔位的端面垂直度要求，中部惰轮安装孔的两个端面需要和孔轴线保持垂直，否则安装轴承后会出现惰轮旋转偏摆，导致传动带受力不均，加速带体的疲劳损坏。另外，臂体侧面的不规则凸起结构，并不是随意设计的装饰特征，而是根据受力仿真结果添加的局部加强结构，在传动张紧力的主要受力方向上增加材料厚度，在非受力区域做减胶处理，既保证整个零件的结构强度满足载荷要求，又尽可能控制零件的整体重量，降低铰接支点的承载负担。

　　实际选型应用的时候，这类惰轮臂通常会采用铸铁或者铸钢材质做毛坯，经过机加工完成各个孔位和安装面的精加工，部分对重量有要求的轻载传动场景，也会采用铝合金压铸成型后做孔位铰削处理。安装时需要先将上端铰接孔的固定螺栓拧至预紧状态，待中部惰轮和传动件完全贴合、张紧度调整到合适范围后，再锁紧下端调节位的固定螺母，最后完全锁死上端的铰接螺栓，避免运行过程中臂体出现移位。日常维护中，需要定期检查臂体和铰接位的磨损情况，如果发现中部安装孔出现旷量、臂体有肉眼可见的形变，需要及时更换零件，否则会导致整个传动系统的张紧失效，出现传动打滑、传动件过早损坏的问题。

　　从建模练习的角度来看，这个零件涵盖了拉伸、切除、圆角、加强筋、异形凸台等多个常用的三维建模特征，非常适合初学者掌握实体建模的基础逻辑，练习过程中可以重点关注特征建模的顺序规划，比如先做主体的长条形基体，再依次添加各个孔位的切除特征，最后处理局部的加强凸起和过渡圆角，合理的特征顺序不仅能提高建模效率，也能方便后续修改尺寸参数的时候，减少特征报错的概率。同时，在建模时可以同步思考零件的加工工艺约束，比如各个孔位的加工退刀空间、安装面的加工余量预留，让建出来的模型不仅是视觉上的形状匹配，更能符合实际生产加工的工艺要求，避免出现无法加工的不合理结构。
