可活动头开口扳手三维结构设计

　　这款活动头开口扳手的设计，首先围绕狭小空间内的紧固件拆装场景展开，在设备维保、装配流水线工位、户外小型设备检修等场景中，常规固定开口扳手往往因为操作空间受限，无法完成多角度的螺栓拧动作业，尤其是在设备内部管路旁、电控柜安装边角、小型机械组装工位这类操作空间局促的位置，固定扳手的转动角度受限，每次拧动都需要重新卡合螺栓，作业效率极低。这款可活动头部的结构设计，正是为了解决这类场景下的操作痛点，头部铰接结构允许扳手头在一定角度范围内自由偏转，不需要扳手整体与螺栓轴线保持垂直，就能完成卡合与扭矩传递，在空间受限的位置可以减少扳手反复脱开、重新对位的次数，大幅提升狭小空间内的紧固件拆装效率。从功能特性来看，扳手整体采用一体化受力结构设计，

　　开口端的卡口尺寸按照标准紧固件的对边尺寸公差设计，卡口接触面做了适配螺栓六角头的受力面优化，避免拧动过程中出现打滑、螺栓棱角磨损的问题，活动铰接位置的配合间隙经过合理控制，既保证头部可以灵活偏转调整角度，又不会因为间隙过大导致拧动时出现旷量，避免扭矩传递过程中出现受力偏移，保障作业过程中的受力稳定性。手柄部分的结构设计兼顾了握持手感与受力强度，手柄上的镂空结构在不降低整体结构强度的前提下，有效减轻了工具自身重量，长时间手持作业不容易产生疲劳感，尾部的挂孔设计可以适配工具挂板的收纳需求，方便车间工位的工具定置管理，也可以配合安全绳使用，避免高空作业时工具坠落的风险。设计过程中首先对扳手的受力路径做了完整的力学仿真验证，从开口卡口受力，

　　到铰接位置的扭矩传递，再到手柄部分的握持受力，整个传力路径上的截面厚度都做了针对性的加强，尤其是铰接位置的连接结构，是整个扳手的受力薄弱点，设计时通过加大铰接轴的接触面积、优化铰接部位的过渡圆角，避免应力集中导致的结构断裂问题，保证在额定扭矩范围内使用不会出现结构变形或者损坏。外形尺寸方面，扳手整体长度控制在适合单手握持操作的范围内，开口端的厚度做了减薄处理，可以伸入到螺栓周边间隙较小的位置完成卡合，活动头部的偏转角度覆盖了日常维保作业中最常用的操作角度范围，不需要额外调整握持姿势就能完成不同角度位置的螺栓拧动。安装边界上，这款扳手作为手动工具不需要额外的配套安装结构，自身的铰接结构在出厂时完成装配调试，活动部位的转动阻尼经过调校，

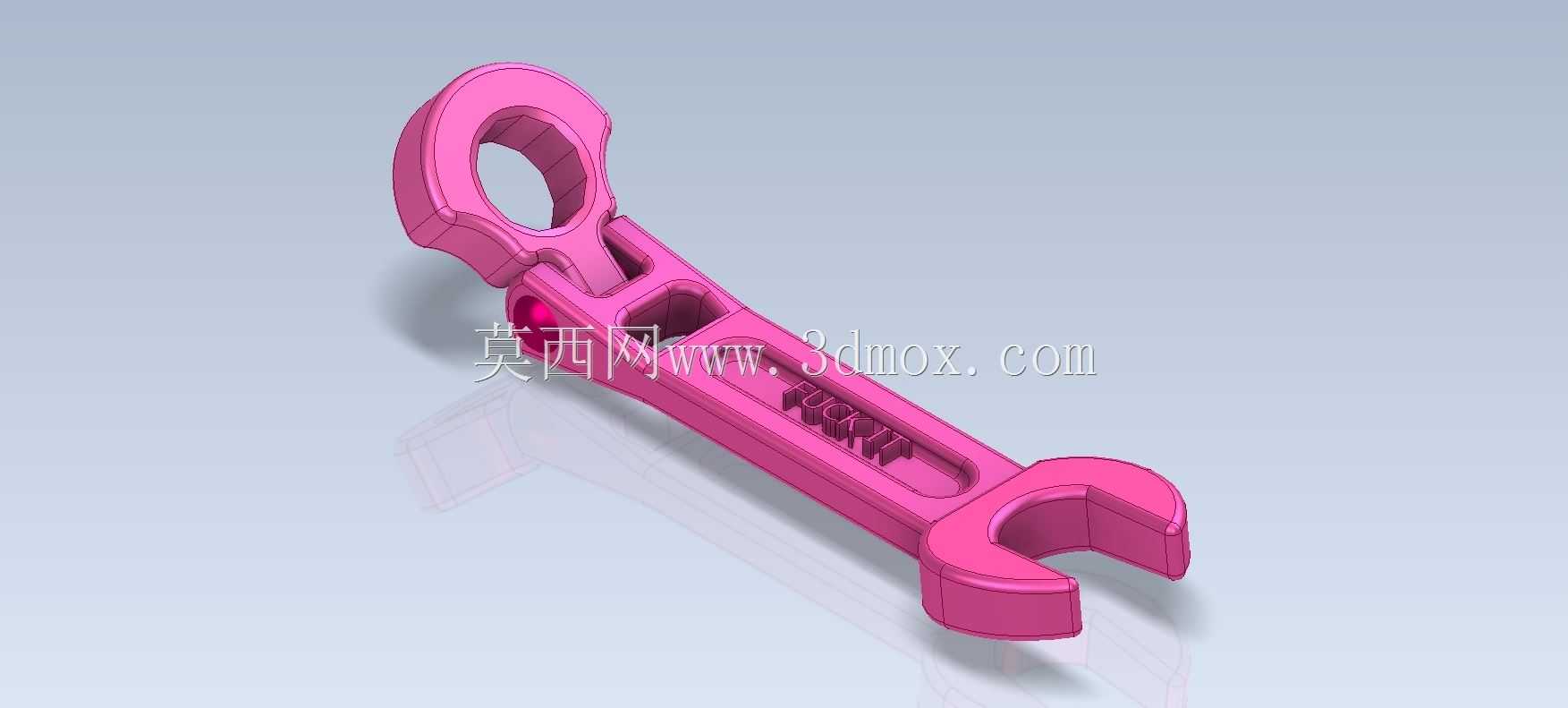

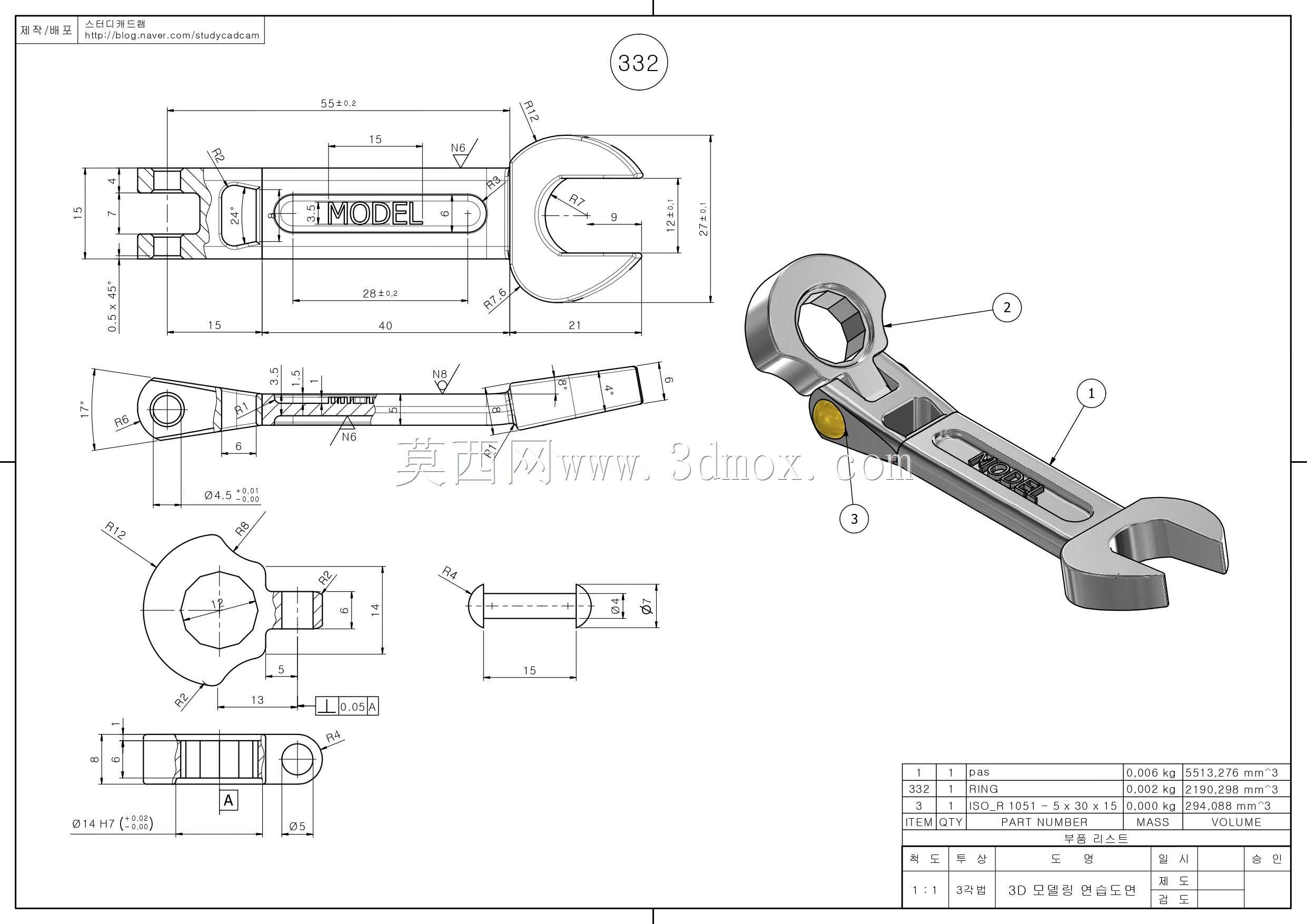

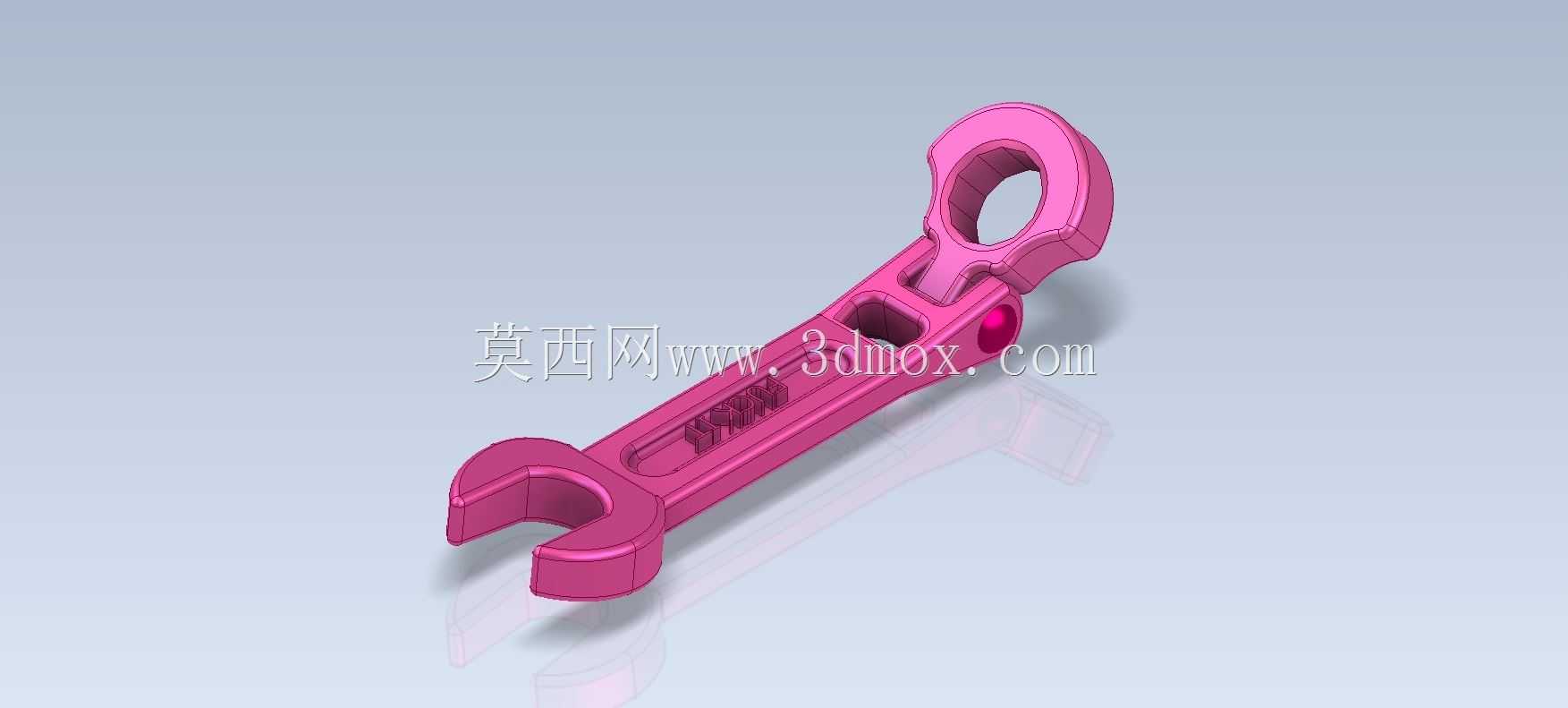

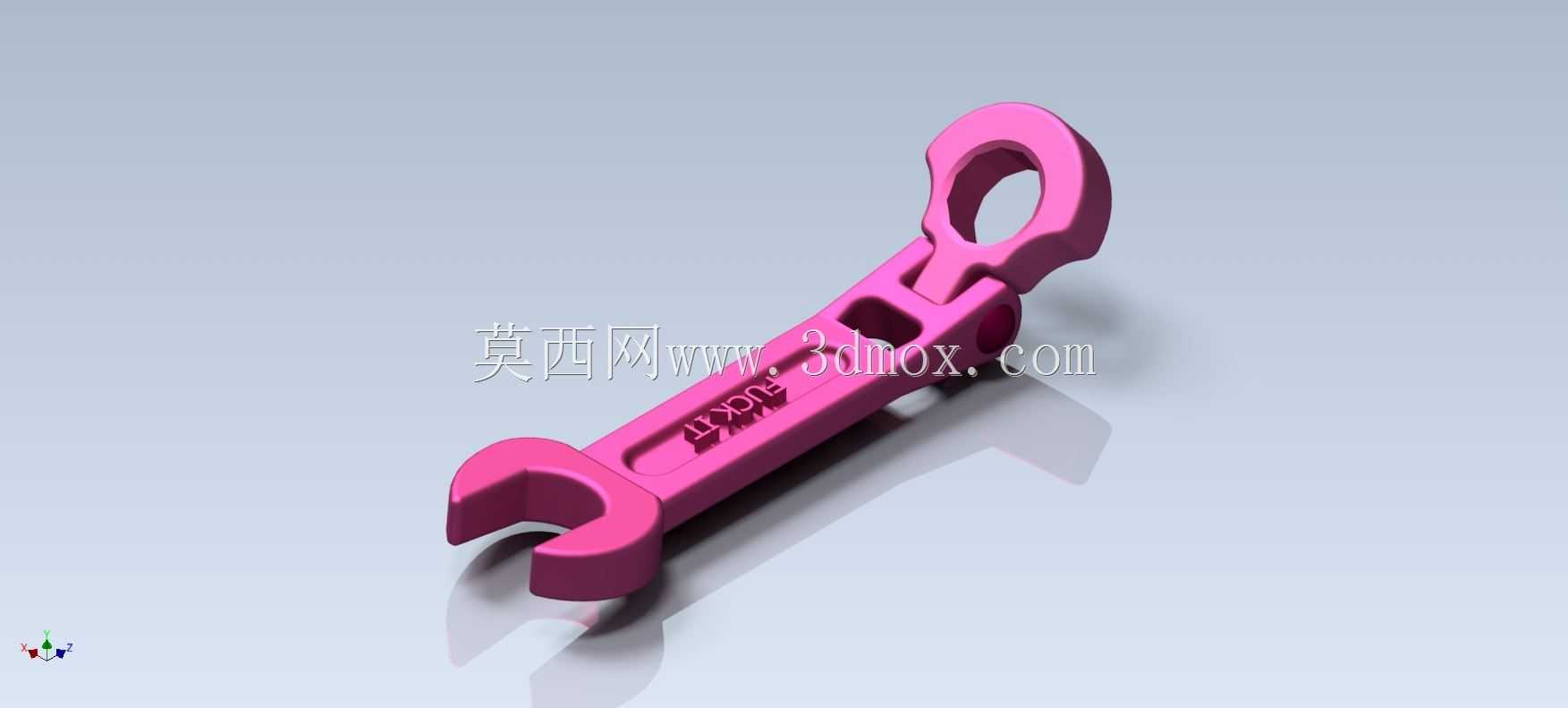

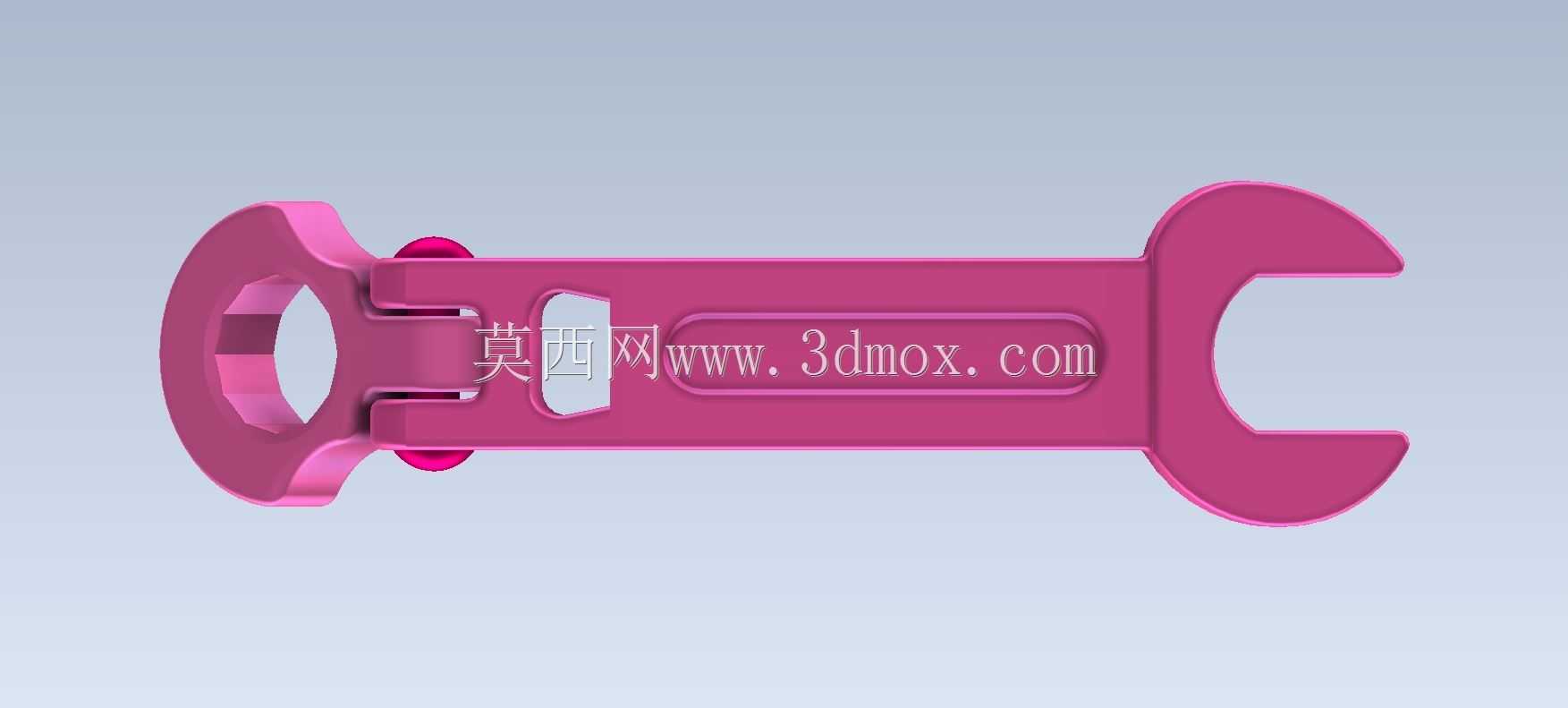

　　既可以在调整角度后保持位置稳定，又不会因为阻尼过大导致角度调整困难。在实际使用场景中，这类活动头扳手尤其适合通讯设备安装、小型机电设备维保、家用五金拆装等场景，面对不同安装角度的紧固件，不需要更换不同规格的扳手，单把工具就能适配多种角度的操作需求，相比传统固定开口扳手，在复杂安装环境下的适配性更强。手柄表面的防滑结构设计，即使手上沾有少量油污也能保持足够的握持摩擦力，避免拧动过程中出现脱手的情况，整体结构没有多余的复杂零部件，长期使用的维护成本极低，铰接位置的磨损可以通过简单的销轴更换完成修复，不需要整体报废工具，具备较好的耐用性。从建模逻辑来看，整个模型的结构完全按照实际加工工艺做了适配，主体部分可以通过模锻成型后做机加工精加工，铰接轴采用标准销轴配件，各个部位的脱模斜度、加工余量都符合实际量产的工艺要求，不是仅做外观展示的概念模型，结构细节完全可以直接对接后续的加工生产流程，各个配合面的尺寸公差、表面粗糙度要求都在建模过程中做了对应体现，能够直接用于后续的工程图输出与加工工艺编制。
