双环带凸台连接固定机械零件结构

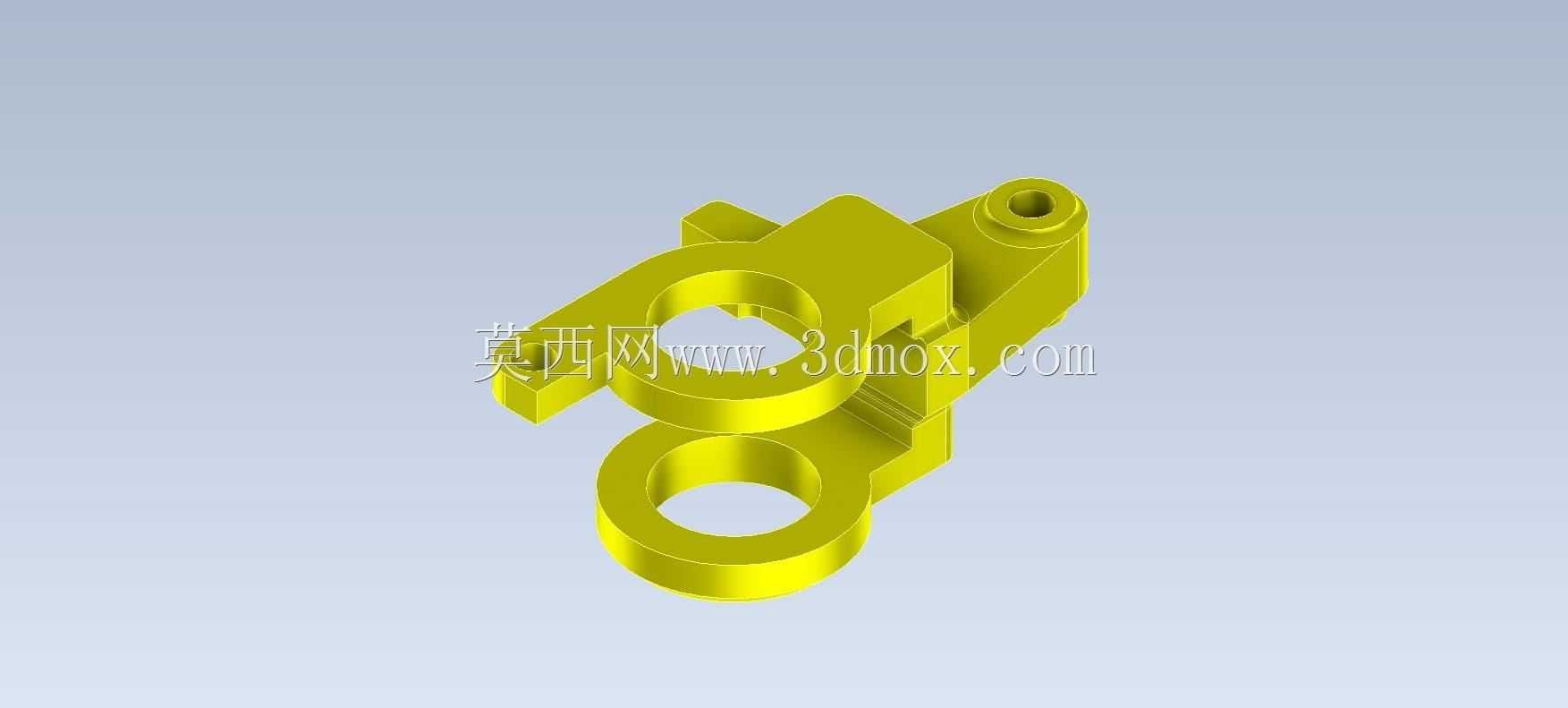

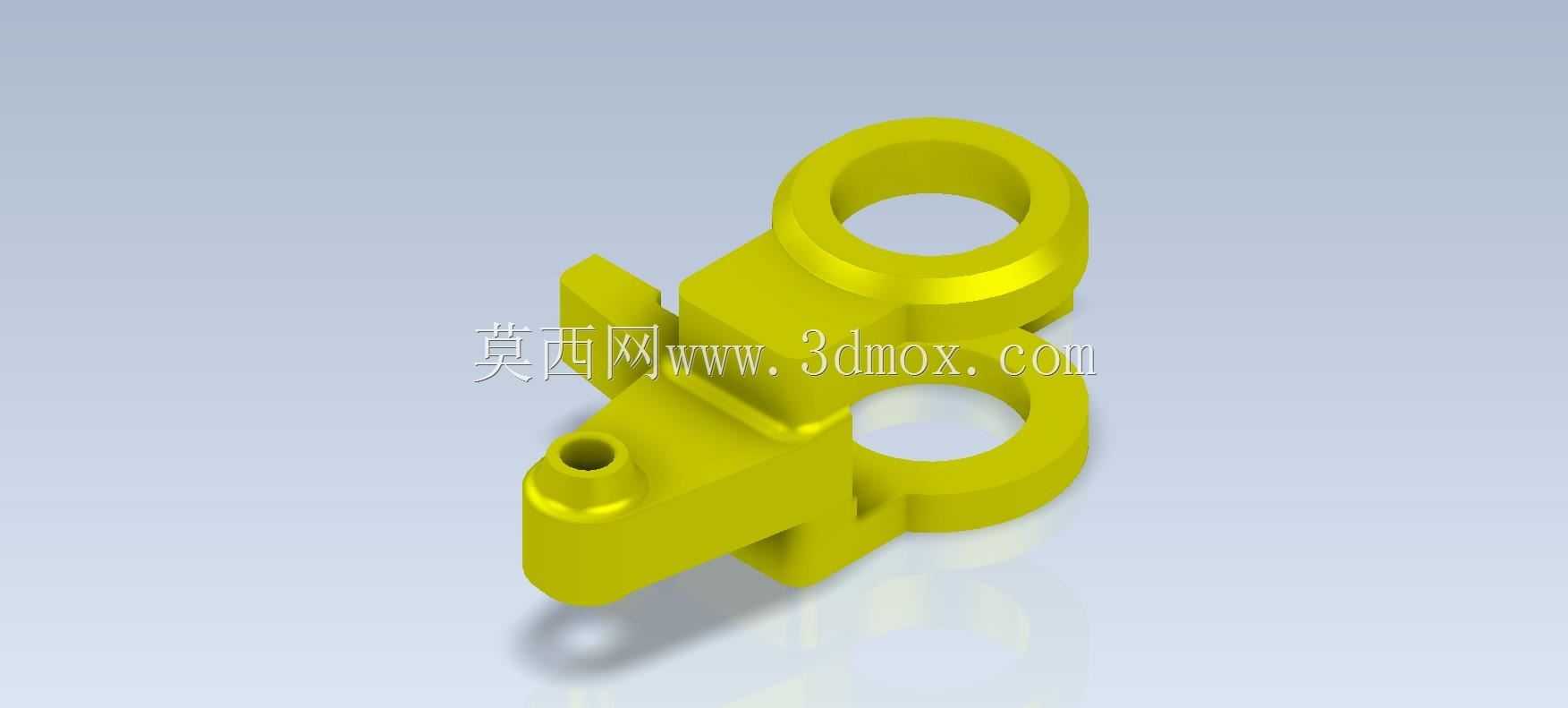

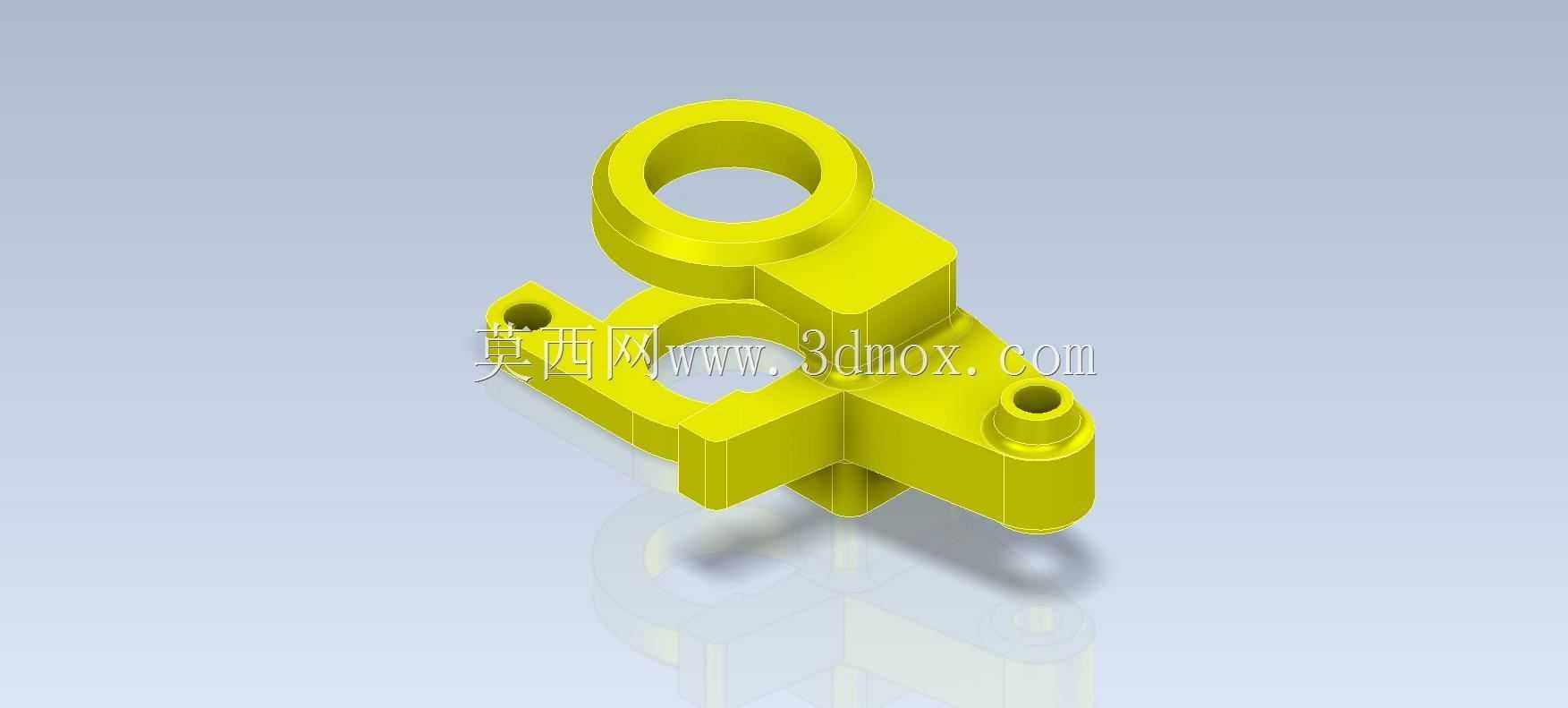

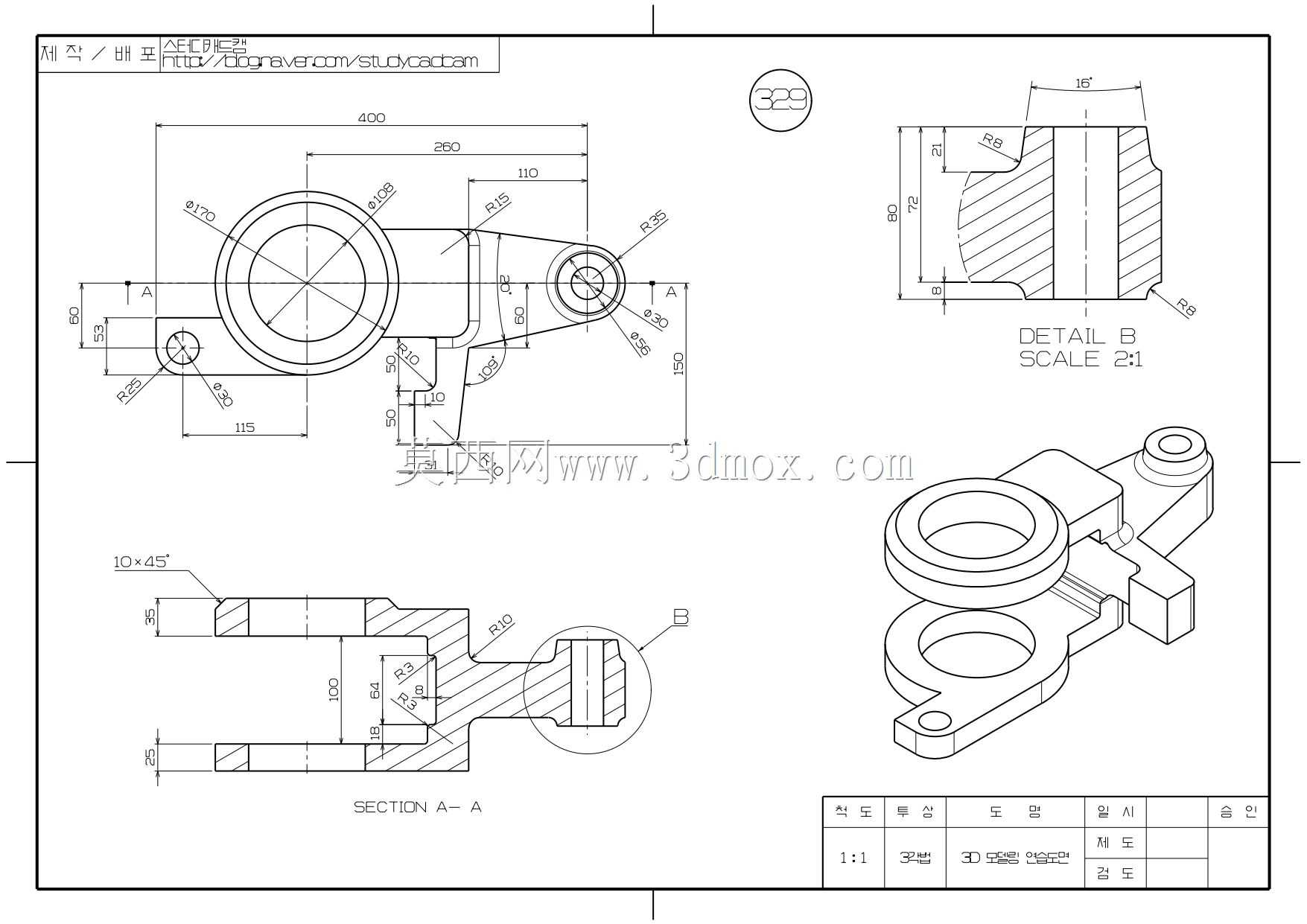

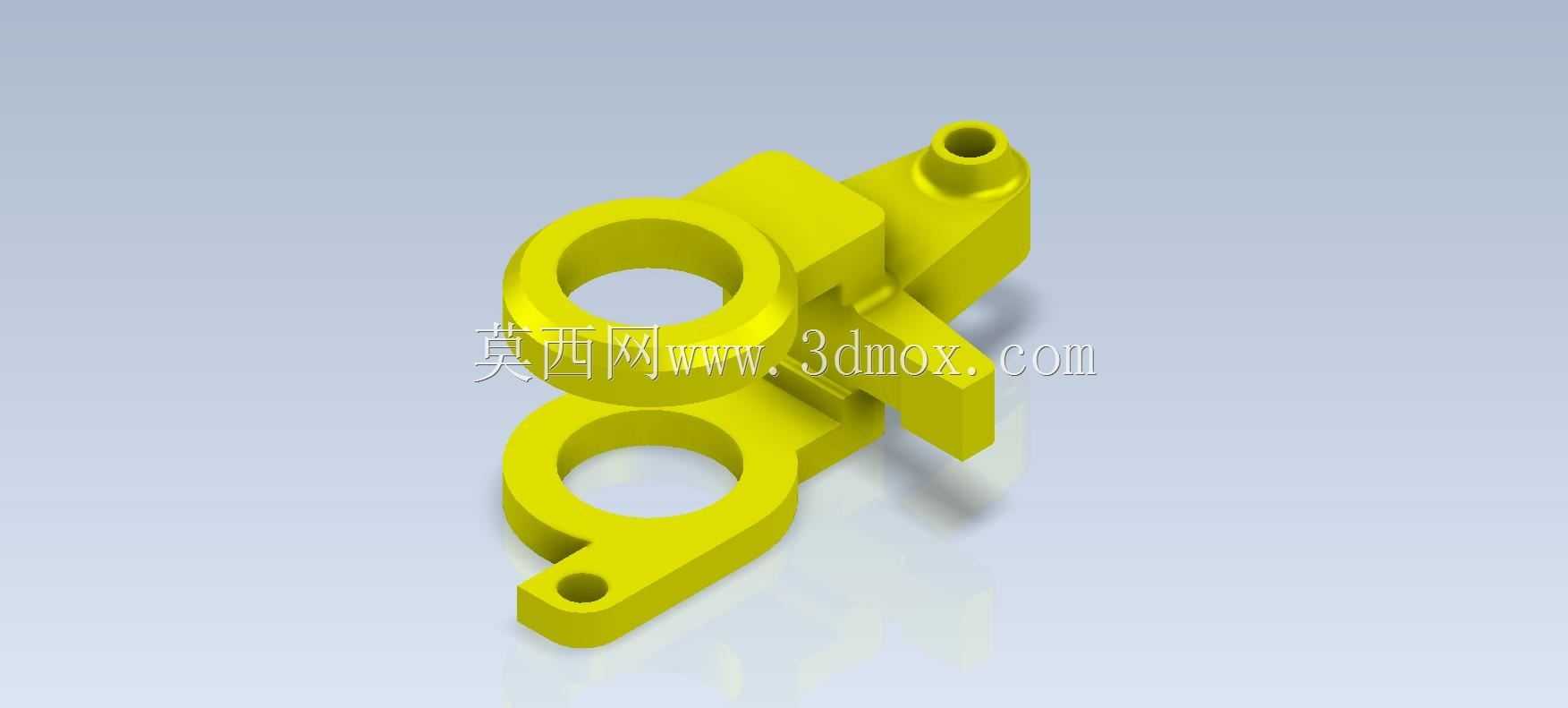

　　该零件属于小型机械连接固定类构件，从结构形态来看，主要应用在小型机电设备、通讯终端配套工装、便携检测仪器的内部组件连接场景中，承担相邻功能模块的位置限定、管路导向以及部件间的刚性连接作用。零件主体采用一体化成型结构设计，主体设置两个同轴度公差控制在0.02mm以内的环形通孔，两个环形结构通过中间的连接筋实现刚性连为一体，其中上方环形结构侧方延伸出带竖直通孔的凸台结构，下方环形结构侧方延伸出带水平安装孔的定位支耳，整体结构无冗余设计，所有壁厚保持均匀，最小壁厚控制在2mm以上，避免注塑或机加工过程中出现缩痕、应力集中断裂的问题。从安装边界来看，零件整体最大外轮廓尺寸控制在小型安装空间适配范围内，

　　两个主环形孔的孔径根据配套的导向轴或管路外径设计，孔内壁预留0.1mm的装配间隙，满足间隙配合的装配要求，侧方凸台的竖直通孔用于穿设固定螺丝或者导向销，下方支耳的水平安装孔用于和基座实现定位锁附，安装时可先通过支耳孔完成初定位，再通过凸台孔完成最终锁紧，装配流程简单，不需要额外的定制工装即可完成安装。设计思路上，该零件优先考虑装配便利性与结构强度的平衡，两个环形结构的连接处做了R1.5的圆角过渡，避免直角位置出现应力集中，在长期受振动的使用场景下不会出现连接筋断裂的问题；凸台与主环的连接位置同样做了加厚处理，抵消螺丝锁紧时产生的局部压应力，防止凸台根部开裂。实际使用过程中，两个环形孔既可以穿设圆形导向轴，实现相邻部件的相对滑动导向，

　　也可以穿设绝缘护套管，对内部穿过的通讯线缆、信号线路起到防护与定位作用，避免线缆在设备内部晃动出现磨损、接触不良的问题；侧方的凸台结构除了锁附固定之外，还可以作为小型传感器的安装基座，在不额外增加安装支架的情况下实现检测元件的就近布置，减少设备内部的零件数量，降低整体装配成本。从加工适配性来看，该结构既适合采用工程塑料注塑批量生产，也可以采用铝合金通过CNC机加工制作小批量试制样件，注塑时分型面设置在两个环形结构的中心对称面上，侧孔位置采用简单的滑块抽芯结构即可实现成型，不需要复杂的模具结构，量产时的单件成本控制在较低水平；机加工时可采用方料一次装夹完成大部分特征加工，仅侧方凸台孔需要二次翻面装夹，装夹定位基准选择下方环形的下端面，

　　保证各孔位的位置度公差符合设计要求。在通讯类手持设备的应用场景中，该零件通常安装在设备内部的骨架上，对天线模块的连接馈线进行导向固定，同时作为按键组件的滑动导向座使用，双环结构分别对应两个按键的导向柱，侧方凸台用于固定微动开关的触发弹片，支耳的安装孔直接锁在设备内骨架的定位柱上，装配后整体晃动量控制在0.05mm以内，保证按键触发的手感一致性，长期按压使用不会出现结构松动、导向卡滞的问题。在小型自动化检测设备的应用场景中，该零件可作为气动管路的分路固定座，两个环形孔穿设两根直径匹配的气管，侧方凸台的孔位安装节流阀，对气管内的气流量进行调节，支耳结构固定在设备的安装板上，整体结构紧凑，不需要额外的管夹固定气管，减少管路布置的空间占用，同时避免气管在设备运行过程中随气流振动出现接头松脱的问题。结构设计过程中，所有棱边都做了0.3mm的倒角处理，既避免加工过程中产生的锐边划伤装配人员，也防止穿线、穿轴过程中刮伤线缆绝缘层或者轴表面的镀层，提升零件使用过程中的安全性与耐用性。
