Rams底部安全阀体结构设计三维数模

　　在流体输送管路系统中，安全阀体是承担超压泄放、保障管路及配套设备压力稳定的核心承压零件，这款Rams底部安全阀体的结构设计，完全贴合低压流体输送工况的安装与使用需求，可直接应用在小型给排水管路、低压化工介质输送支路、实验台流体回路等场景中，作为压力过载保护元件的承载基体使用。从实际功能来看，该阀体需要同时满足三个核心使用要求：一是为内部阀芯、弹簧、密封组件提供精准的安装定位空间，保证阀芯启闭动作的同轴度，避免出现卡滞、密封不严的问题；二是承担介质压力带来的结构载荷，在额定工作压力下不会出现变形、开裂等失效情况；三是实现与上下游管路的可靠连接，保证连接位置的密封性能，杜绝介质泄漏风险。

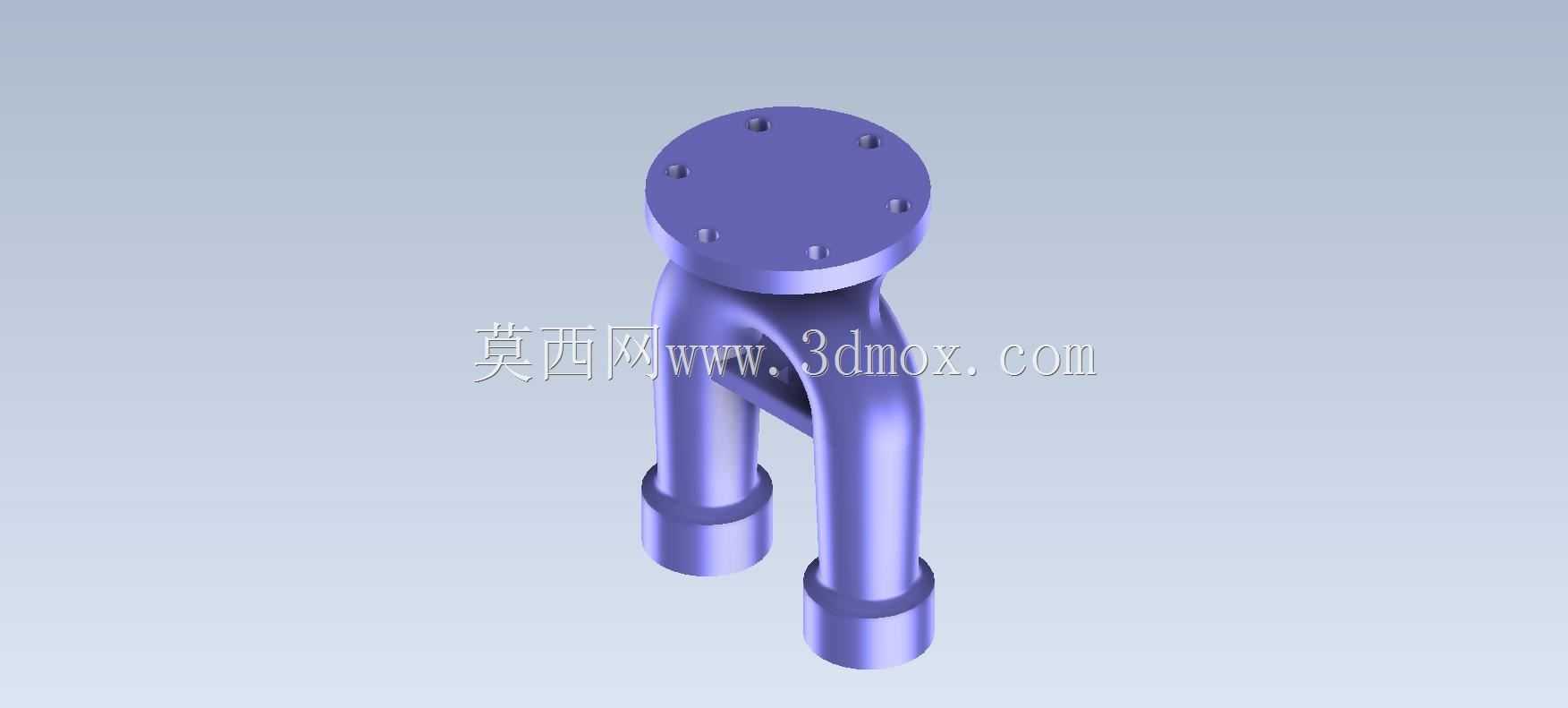

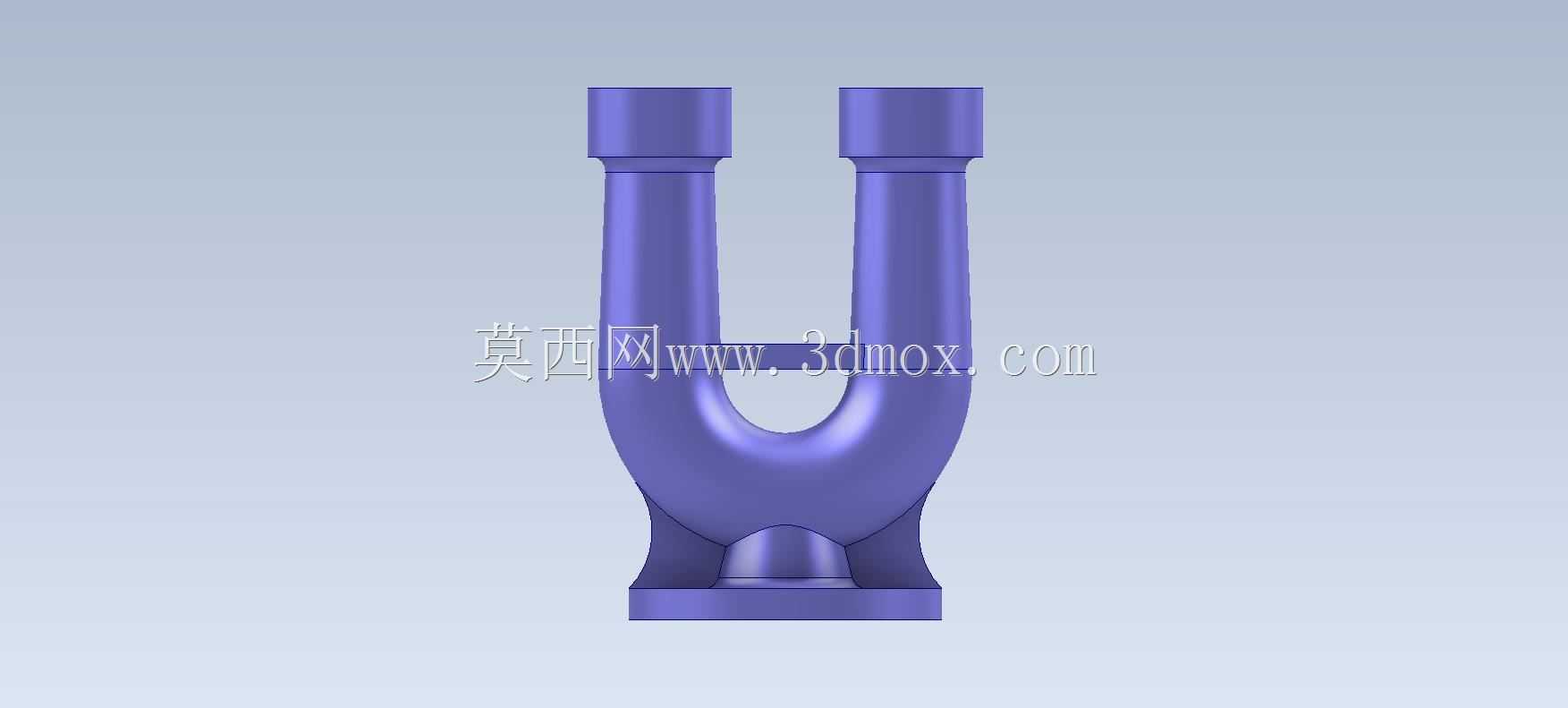

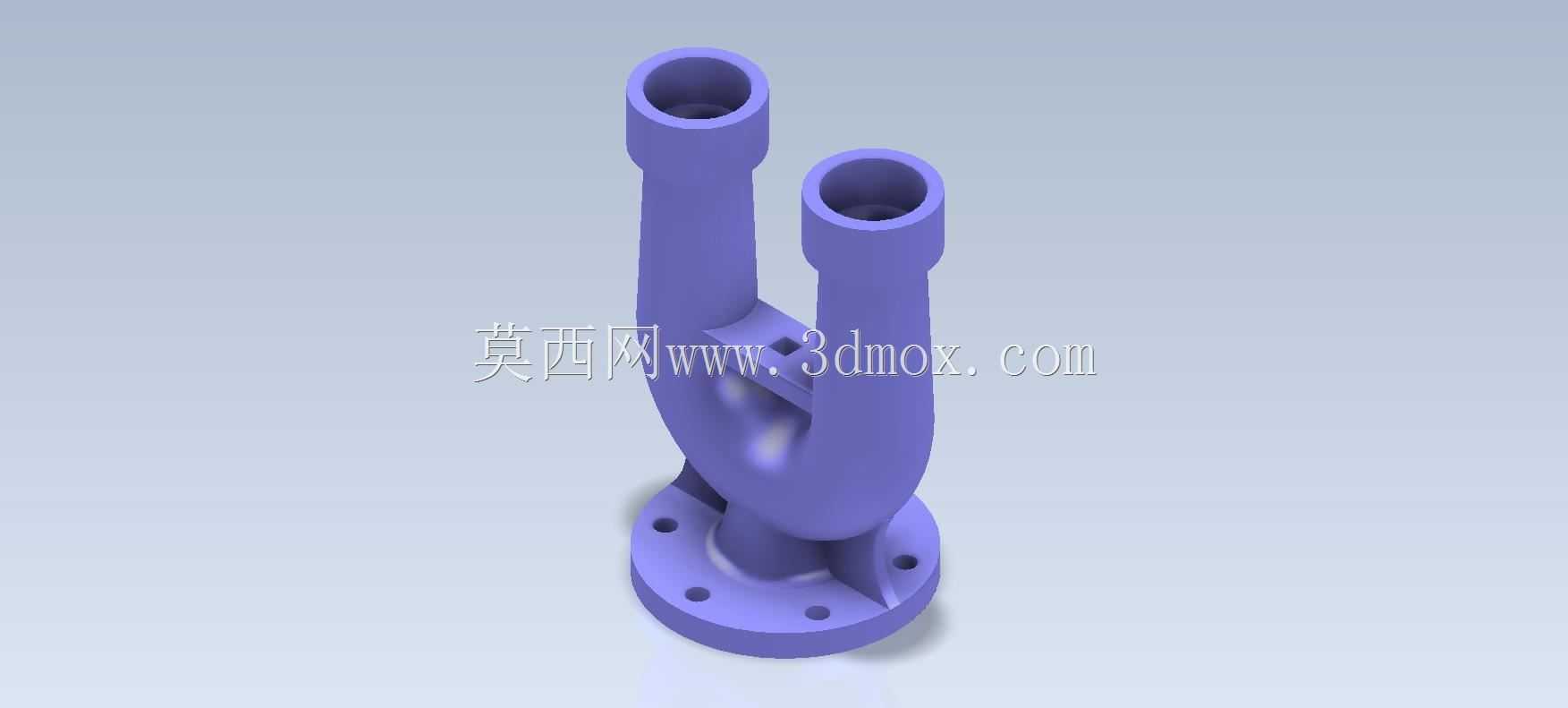

　　设计过程中首先考虑的是流道的平顺性，阀体采用双向上引出的流道结构，两个出口管段保持平行排布，中心距经过严格匹配，能够适配对应规格的并行管路安装需求，管段内壁做了顺滑过渡处理，避免介质流经时出现涡流、压损过大的问题，同时减少介质中杂质在流道拐角处的沉积，降低长期使用后的堵塞风险。底部采用圆形法兰安装结构，法兰盘上均匀分布四个螺栓安装孔，孔位的分度圆直径、孔径尺寸都匹配对应压力等级的法兰标准，安装时可以直接与设备基座或者管路端法兰对接，法兰端面预留了密封垫片的安装位置，能够适配橡胶垫片、金属缠绕垫片等多种常用密封件，保证连接位置的密封可靠性。

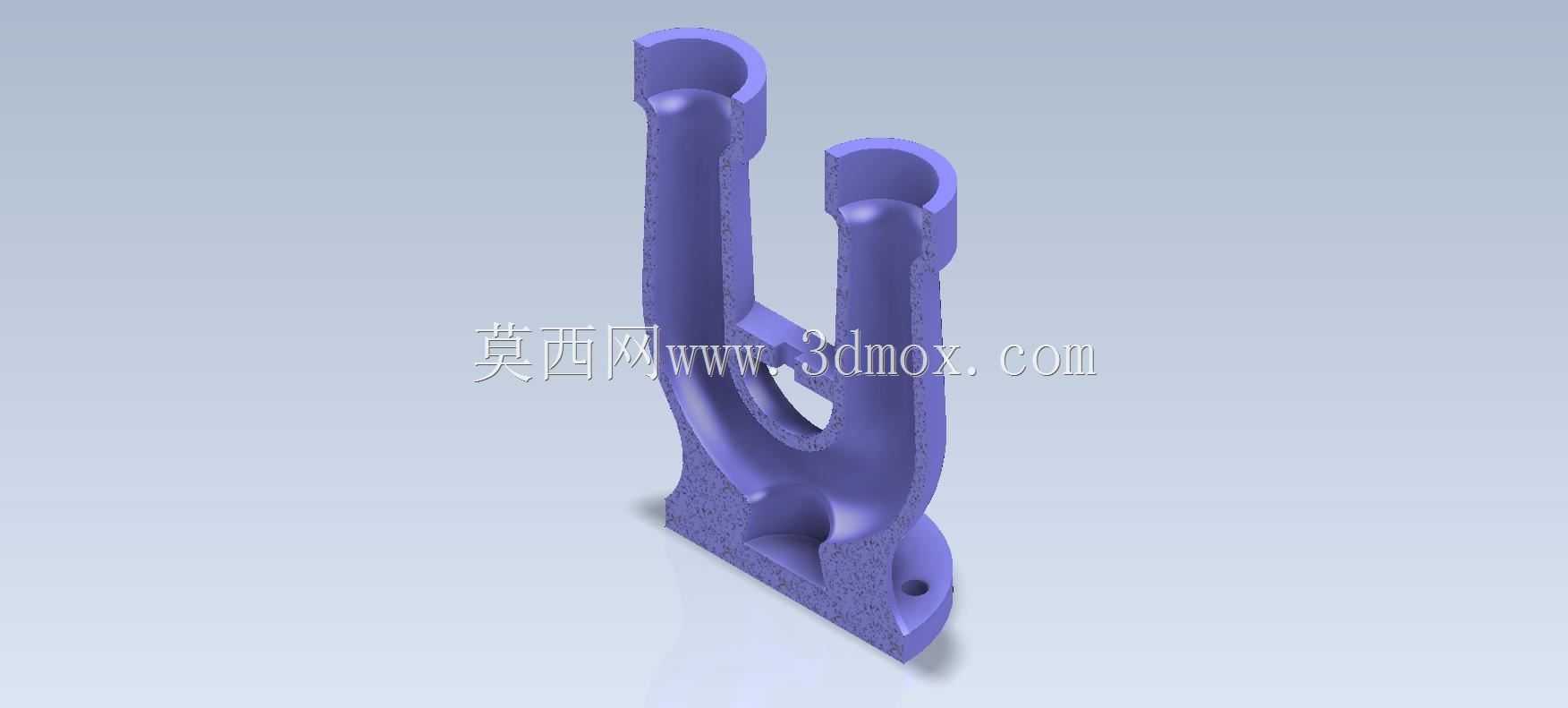

　　从结构强度设计来看，阀体的两个立管与底部法兰的连接位置做了圆弧过渡加厚处理，这个位置是阀体受力的集中区域，当管路内部出现压力波动、尤其是超压泄放瞬间的介质冲击时，过渡圆角能够有效分散应力，避免直角连接带来的应力集中问题，防止长期交变载荷下出现疲劳裂纹。立管的壁厚设计经过载荷校核，既能够满足额定压力下的强度要求，又不会因为壁厚过大造成材料浪费、整体重量过高的问题，管段端部的连接位置预留了标准管螺纹或者焊接坡口的加工余量，可根据实际安装场景选择螺纹连接或者焊接连接的方式，适配不同的管路安装需求。

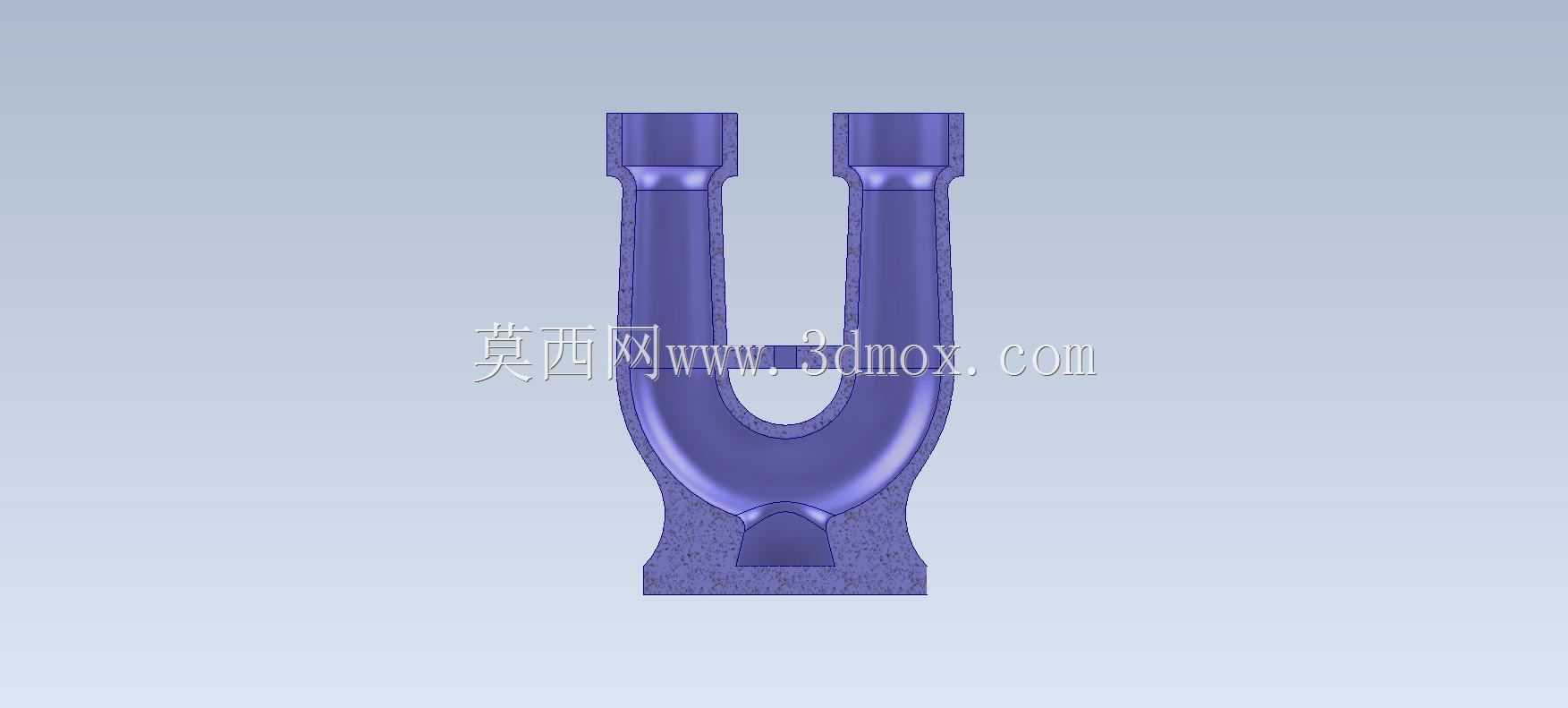

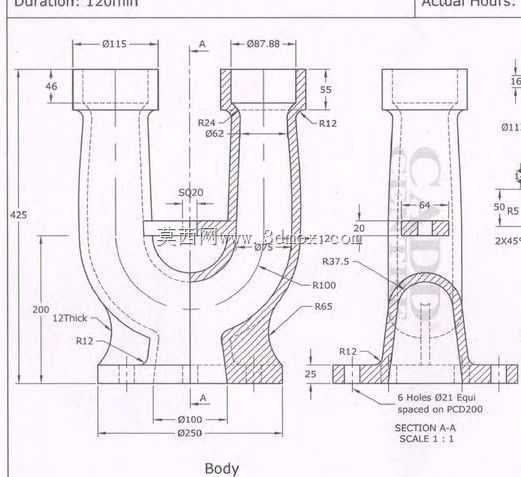

　　在安装边界方面，该阀体的整体高度、两个立管的中心距、底部法兰的外径与安装孔位都做了标准化设计，不需要额外做安装位置的适配修改，就可以直接替换同规格的常规安全阀体，降低现场安装改造的工作量。阀体内部的型腔尺寸完全匹配对应规格的安全阀内件，阀芯导向段的内径公差控制在合理范围内，既能够保证阀芯上下动作的顺畅性，又不会因为间隙过大造成密封偏磨、压力整定不准的问题。从建模逻辑来看，整个零件采用参数化建模方式搭建，所有关键尺寸都设置了参数关联，如果后续需要适配不同压力等级、不同通径的使用需求，只需要修改对应参数就可以快速生成衍生型号的模型，大幅提升同系列产品的设计效率。对于三维建模练习者来说，这个模型涵盖了法兰盘特征、拉伸管体、过渡圆角、阵列孔位、内部型腔切除等多个常用机械建模特征，能够很好地锻炼参数化建模、特征顺序规划、工程化结构设计的思维，避免出现只追求外观相似、忽略实际工程使用需求的建模问题。在实际选型应用时，需要结合管路的额定工作压力、介质属性、安装空间尺寸来确认阀体的适配性，核对法兰安装孔位、立管通径与现有管路的匹配度，保证安装后能够正常发挥超压泄放的保护作用。
