两用开口梅花组合扳手工业级结构设计

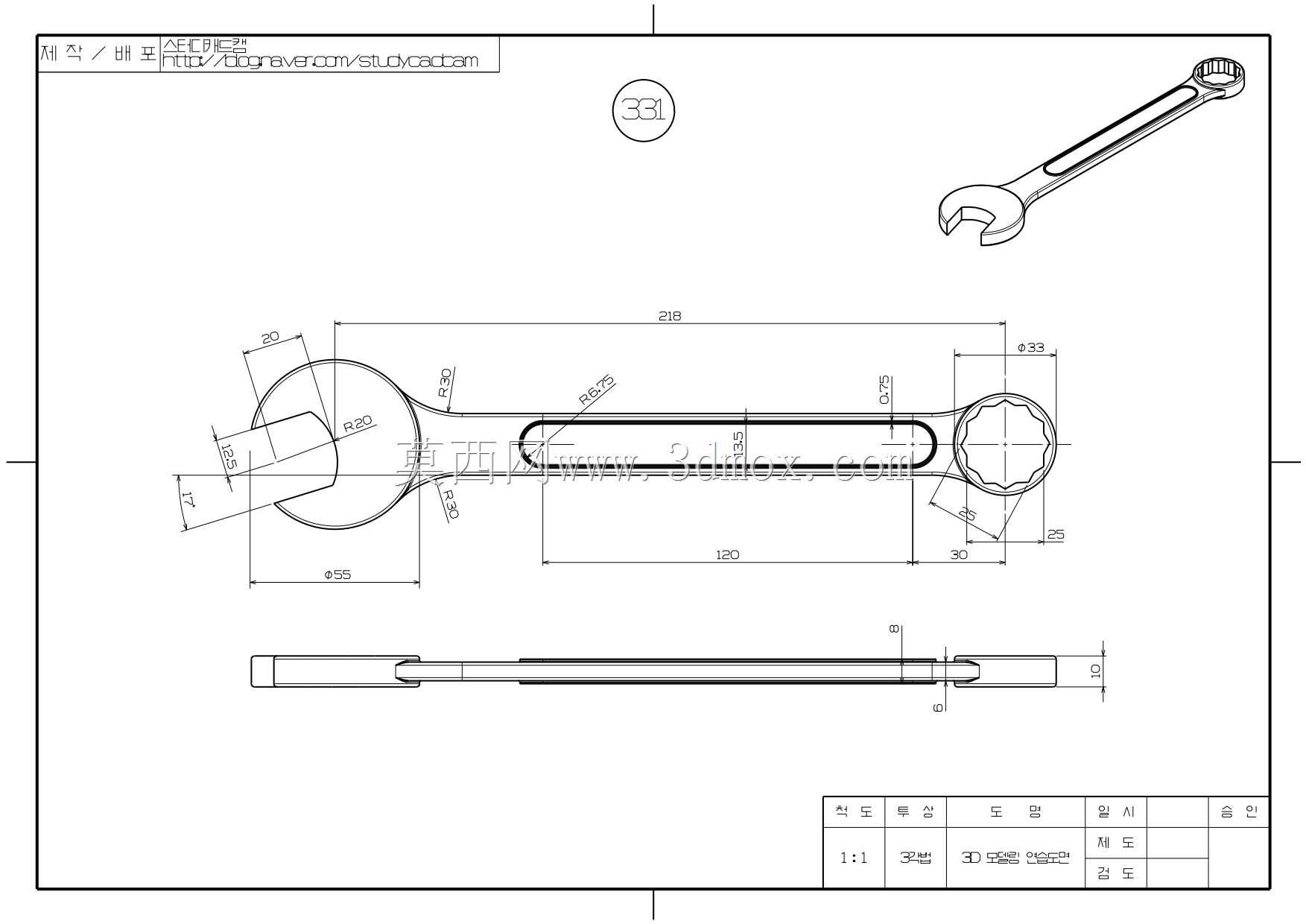

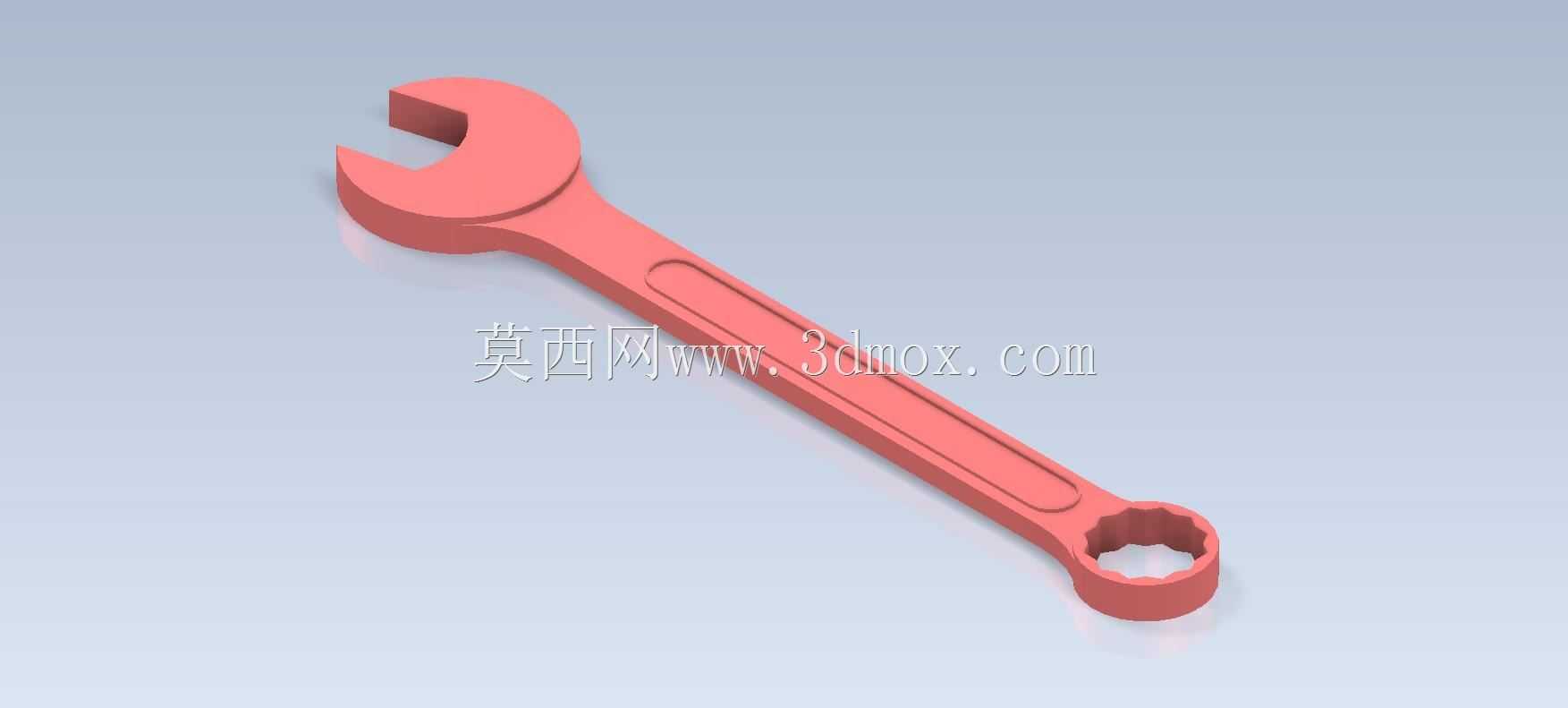

　　这款两用组合扳手是机械装配、设备维保场景中最常用的手动紧固工具之一，整合了开口扳手与梅花扳手的双重功能，单支工具即可覆盖两种作业需求，能有效减少现场作业时的工具更换频次，降低工具携带负重，在设备组装生产线、机加工车间维保、户外工程检修、家电售后安装等场景都有极高的使用频次。从功能特性来看，扳手一端为开口式结构，适合在紧固件周边操作空间受限、无法从螺栓端部套入的作业场景使用，开口端的两个夹持面做了适配六角头螺栓的角度设计，常规作业时可快速卡入螺栓头两侧，在需要快速拧动长行程螺纹的工况下，能实现快速往复扳动，不需要完全套合螺栓头，作业效率更高；另一端为梅花式环形结构，内圈做了12角齿形设计，可完全包覆六角头螺栓的六个受力面，

　　受力时载荷均匀分布在螺栓头的多个接触面上，不会像开口扳手那样容易出现打滑、螺栓棱角磨损的问题，适合大扭矩紧固、螺栓锈蚀后拆卸这类需要施加较大作用力的工况，能有效保护螺栓头棱角，降低螺栓报废概率。从设计思路层面，这款扳手的整体杆身做了等强度优化，并非等直径直杆结构，靠近两端受力头的位置杆身截面做了加宽加厚处理，向中间握持段逐步过渡到适配人手握持的厚度，杆身正面压制有纵向凹槽，这个结构并非装饰设计，一方面可以在不显著增加杆身重量的前提下提升杆身的抗弯曲、抗扭转变形能力，大扭矩施力时不会出现杆身弯折、扭转变形的问题，另一方面凹槽可以提升握持时的摩擦力，手上沾有切削液、油污时也不容易打滑。扳手整体的长度设计匹配对应规格螺栓的额定紧固扭矩，

　　按照机械设计手册中螺栓预紧力的要求，对应规格的扳手长度可以让操作人员施加正常手动力时，刚好达到螺栓的推荐预紧力矩，既不会因为力臂过短导致紧固力不足，也不会因为力臂过长导致施力过大造成螺栓拉伸断裂、螺纹滑牙的问题。在安装边界与适配性上，这款扳手的开口端开口尺寸、梅花端的内接圆尺寸都严格对应标准公制六角头螺栓的对边尺寸公差，加工时的尺寸精度控制在IT8级以内，既不会因为尺寸过小无法卡入标准螺栓头，也不会因为尺寸过大导致配合间隙过大，施力时打滑磨损螺栓棱角。开口端的头部厚度做了减薄设计，可以伸入到螺栓头周边间隙较小的安装位置，比如设备侧板内侧、法兰盘靠近管壁的位置，不会因为头部过厚无法卡入螺栓头；梅花端的头部做了倒角导向设计，套入螺栓头时不需要完全对准，轻微偏移即可顺着倒角滑入套合，在视线受限的设备内部作业时操作更便捷。扳手的整体外形做了圆角过渡处理，所有棱边都做了倒钝处理，握持时不会划伤手掌，施力时手部的受力分布更均匀，长时间作业也不容易出现手部压痕。杆身的平直度控制严格，两端受力头的同轴度误差控制在0.5mm以内，转动时不会出现偏摆，梅花端的齿形角度经过优化，每次扳动的最小转动角度为15度，在周边空间狭小、无法大角度转动扳手的场景下，小角度即可完成拧动，适配狭窄空间的作业需求。在实际工况适配中，这款扳手可以覆盖常规M6到M24规格的六角头螺栓、螺母的紧固与拆卸作业，不管是普通碳钢螺栓还是不锈钢螺栓，只要是标准对边尺寸的紧固件都能适配，

　　不需要针对特殊紧固件定制专用工具。在设备维保场景中，遇到设备上的螺栓位置靠近壳体、周边有管线遮挡时，开口端可以从侧面卡入完成初步拧松，之后切换梅花端持续施力快速拆下螺栓，不需要反复更换工具；在生产线装配场景中，操作人员单手握持扳手即可完成开口端快速预紧、梅花端最终定扭的全流程作业，能有效提升装配线的作业效率，减少工具摆放占用的工位空间。从结构强度设计来看，扳手的整体受力路径经过优化，施力时的作用力从握持段传递到两端头部时，应力集中位置都做了圆弧过渡处理，不会出现应力突变导致的头部断裂问题，开口端的两个夹持爪根部做了加强圆角，大扭矩施力时不会出现爪部向外张开变形的问题，梅花端的环形结构做了等强度壁厚设计，每个齿的受力强度一致，不会出现个别齿断裂的问题。
