上部鼓风机罩壳体结构设计方案

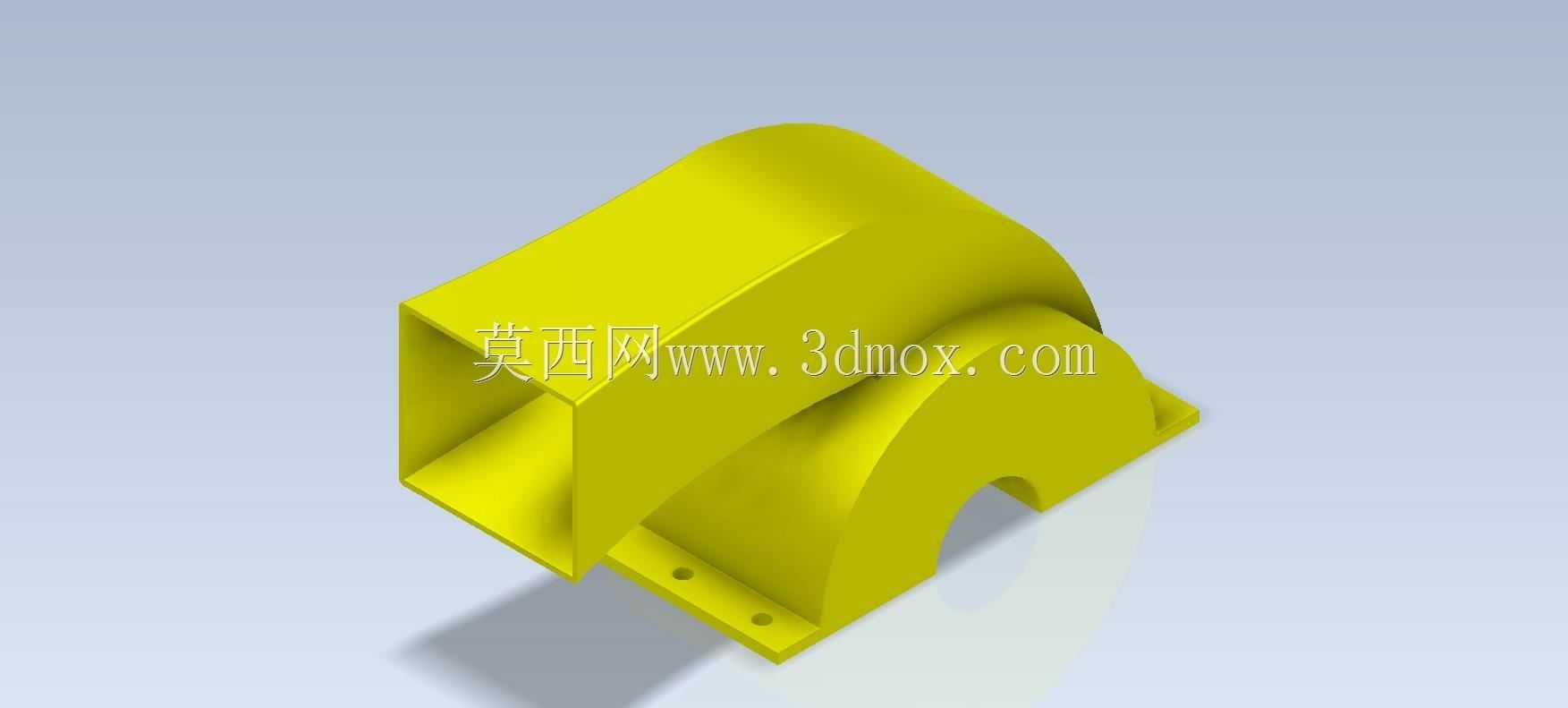

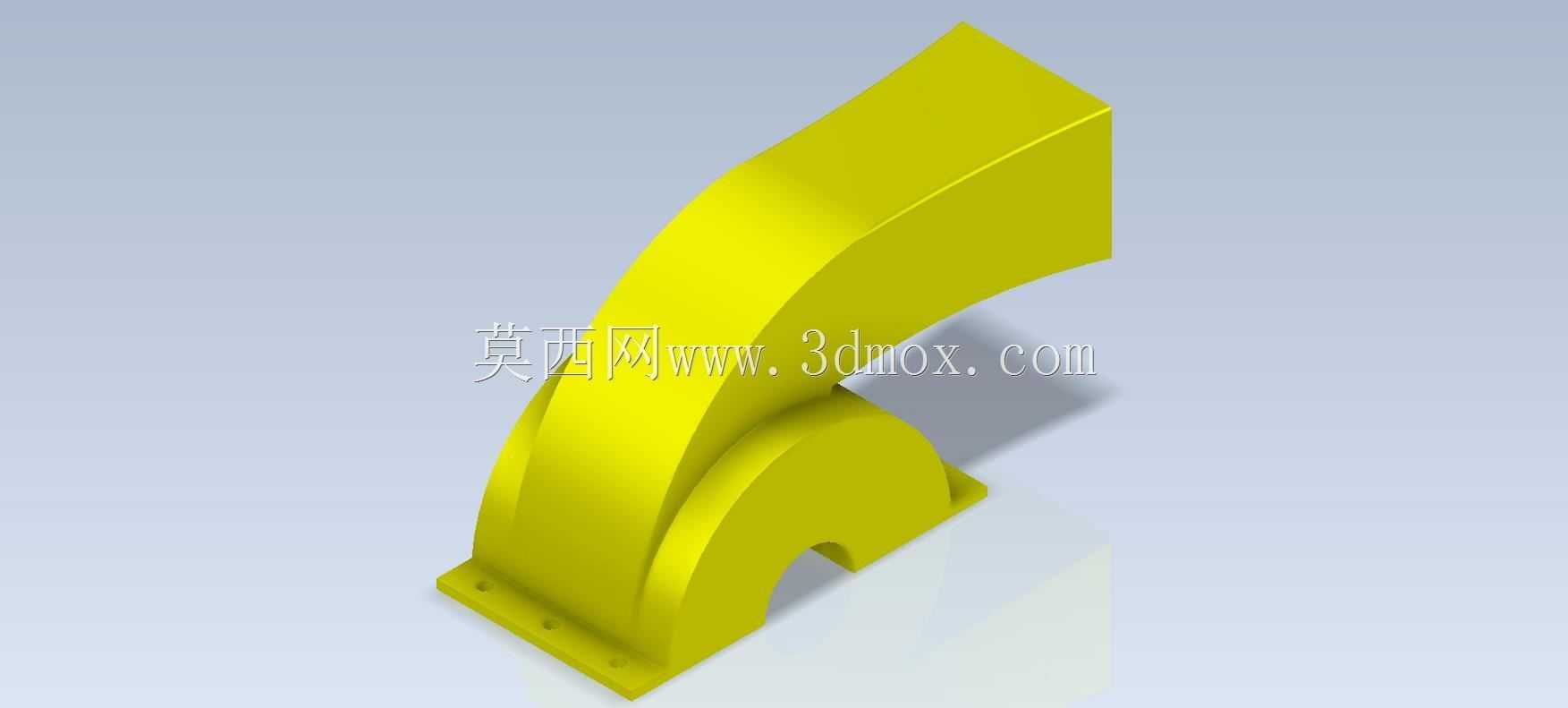

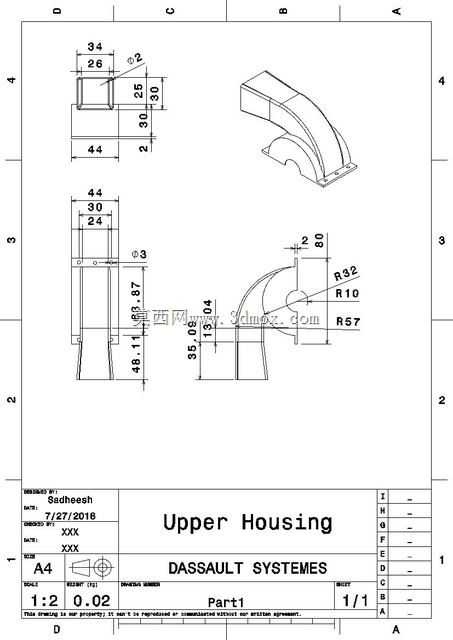

　　在工业通风、小型送风设备的结构组成中，上部鼓风机罩是承担气流导向、叶轮防护、安装定位多重作用的核心壳体类零件，这类零件的设计合理性直接影响风机运行时的气流效率、装配便捷性与长期使用的结构稳定性。从结构形态来看，该零件采用一体化弯折曲面构型，主体分为上部的方形导风通道段与下部的半圆弧包容腔段，两段之间通过大曲率顺滑曲面过渡，不存在直角突变的结构死角，既能够避免气流在壳体内形成涡流造成压损，也能减少设备运行过程中气流冲击带来的结构振动与异音。下部的半圆弧包容腔主要用于包覆风机的上部叶轮轮缘，腔体的圆弧半径与叶轮外径预留了均匀的装配间隙，既不会在叶轮转动时发生剐蹭干涉，也能尽可能缩小壳体与叶轮之间的无效间隙，减少气流从间隙处泄漏的比例，

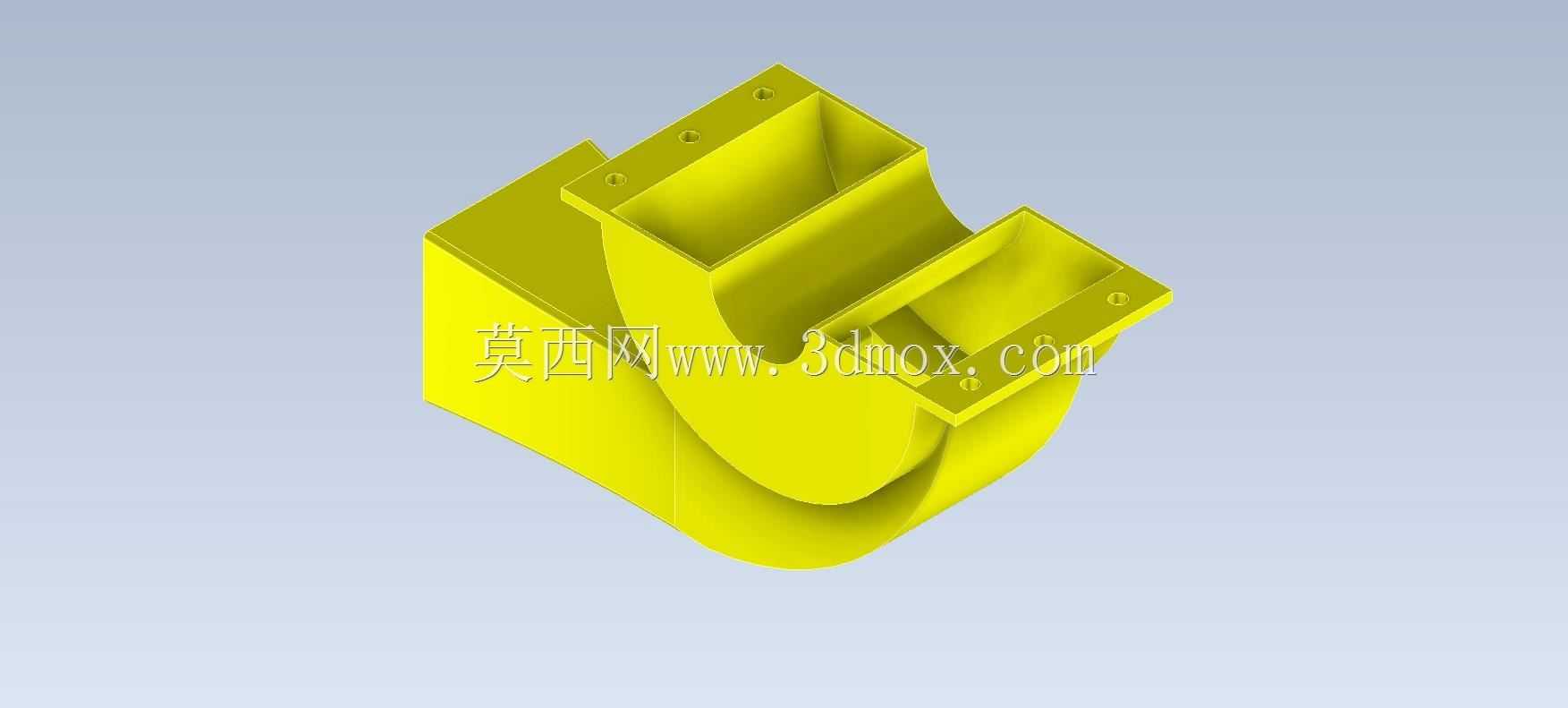

　　提升风机的送风效率。零件底部延伸出带安装孔的平直法兰底座，底座平面与半圆弧腔体的下端面齐平，安装时可直接贴合在风机的中部机壳上端面，通过底座上预留的两个通孔穿入紧固件完成固定，安装孔的位置与下部机壳的预装螺柱位置完全匹配，装配时不需要额外做位置调整，能够有效缩减现场装配的对位时间。上部的方形导风通道为等截面直腔结构，出口端为平直开口，可直接对接方形通风管路，通道的内壁面做了顺滑过渡处理，从下部圆弧腔体到上部方形通道的衔接处，曲面曲率连续变化，气流经过该区域时不会出现方向突变，能够有效降低气流流动阻力，减少送风过程中的能量损耗。从设计思路层面，该零件采用等壁厚设计，整体壁厚均匀一致，既能够满足壳体防护所需的结构强度，

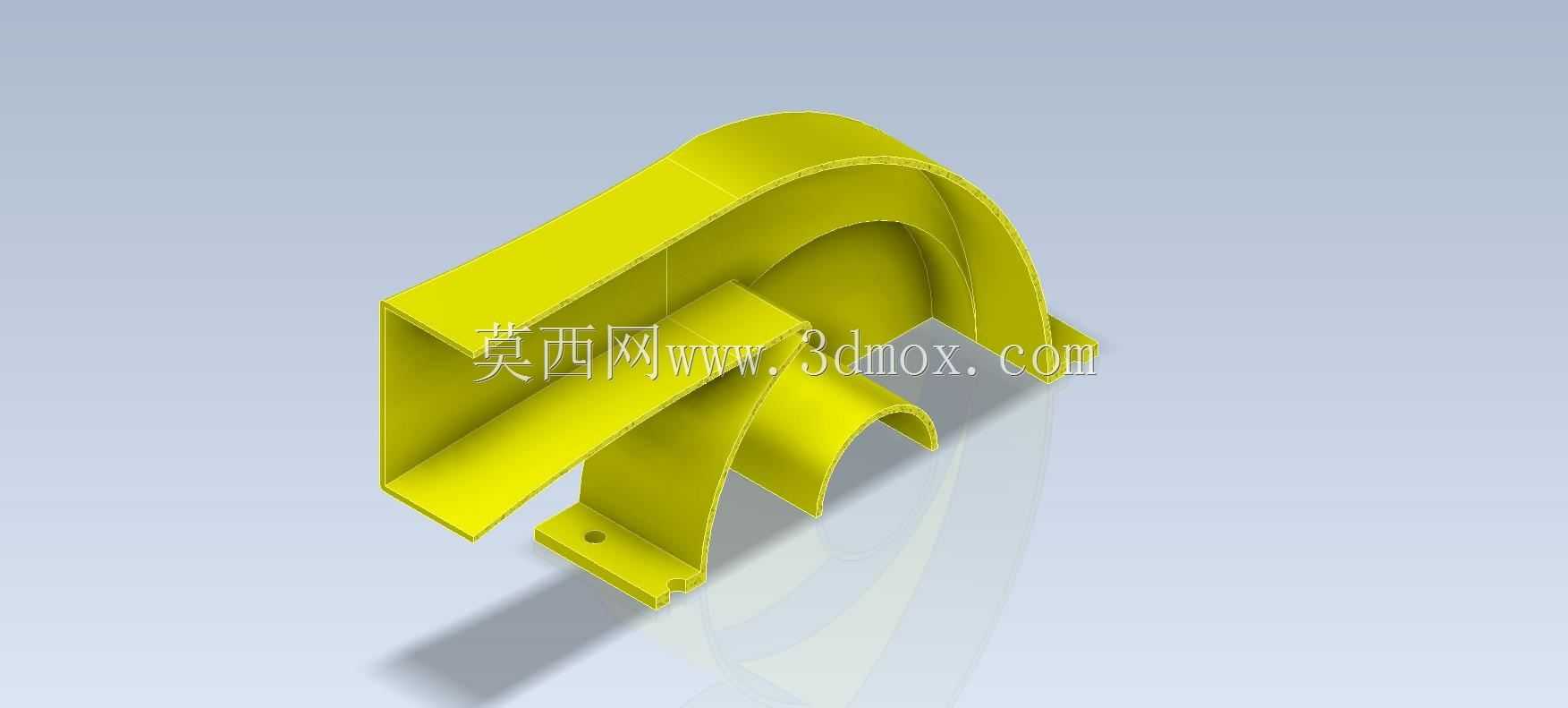

　　避免设备运行中受外力碰撞发生变形，也能在注塑或钣金成型过程中减少因壁厚不均带来的成型缺陷，比如缩痕、翘曲等问题，提升零件的成品率。零件的所有棱边都做了小圆角处理，不存在尖锐的边角，一方面能够避免装配与维护过程中划伤操作人员，另一方面也能减少应力集中，提升零件的抗疲劳性能，在设备长期运行产生振动的工况下，不会在边角位置出现应力开裂的问题。在实际应用场景中，这类鼓风机罩多用于小型离心式鼓风机、桌面级通风设备、小型工业散热风机的上部结构，既能够将叶轮转动产生的气流定向引导至指定的送风方向，也能将高速转动的叶轮与外部环境隔离，避免杂物卷入叶轮造成设备损坏，同时防止人员误触转动部件引发安全事故。从安装边界来看，该零件的下部半圆弧腔体的内径尺寸适配常规小功率鼓风机的叶轮直径，底座的安装孔间距符合通用小型风机的安装孔位标准，不需要对原有风机的下部结构做改动即可直接替换安装，具备较好的通用性。上部方形导风通道的截面尺寸与常规的方形通风软管、硬管的标准尺寸匹配，对接管路时不需要额外制作变径接头，能够降低管路对接的成本与安装难度。在结构强度设计上，上部导风通道与下部圆弧腔体的衔接位置做了局部的加厚过渡，该位置是整个零件受力相对集中的区域，当气流高速通过时会对壳体壁面产生一定的静压，局部加厚的结构能够提升该区域的抗变形能力，避免长期受气压作用出现壳体鼓胀变形的问题。底座与腔体的连接位置也做了小圆弧过渡强化，

　　避免紧固件拧紧时底座与腔体衔接处出现应力断裂。从建模实现的角度，这类零件适合采用多特征组合的建模思路，先通过草图绘制下部半圆弧腔体与上部方形通道的截面轮廓，通过放样特征生成主体的曲面结构，再对衔接位置做曲率连续的圆角处理，最后拉伸生成底部的安装法兰底座，切割出安装孔，对所有棱边做倒角处理即可完成整体建模，建模过程中需要重点关注各段曲面的曲率连续性，确保曲面过渡顺滑，没有出现褶皱、突变的问题，同时要校验整体结构的壁厚均匀性，避免出现局部壁厚过薄或过厚的情况。在实际生产中，这类零件可采用注塑成型或钣金折弯焊接的工艺制作，若采用注塑工艺，均匀的壁厚设计能够让熔体在模腔内的流动速度更均匀，减少填充不足、飞边等成型问题；若采用钣金工艺，顺滑的曲面结构也便于板材的折弯成型，减少拼接焊缝的数量，提升壳体的整体密封性，避免气流从焊缝位置泄漏。
