低压风机壳体铸造结构三维设计

项目分类:通用机械零部件 发布时间:2022-07-14 ID:677405
  • 低压风机壳体铸造结构三维设计
  • 低压风机壳体铸造结构三维设计
  • 低压风机壳体铸造结构三维设计
  • 低压风机壳体铸造结构三维设计

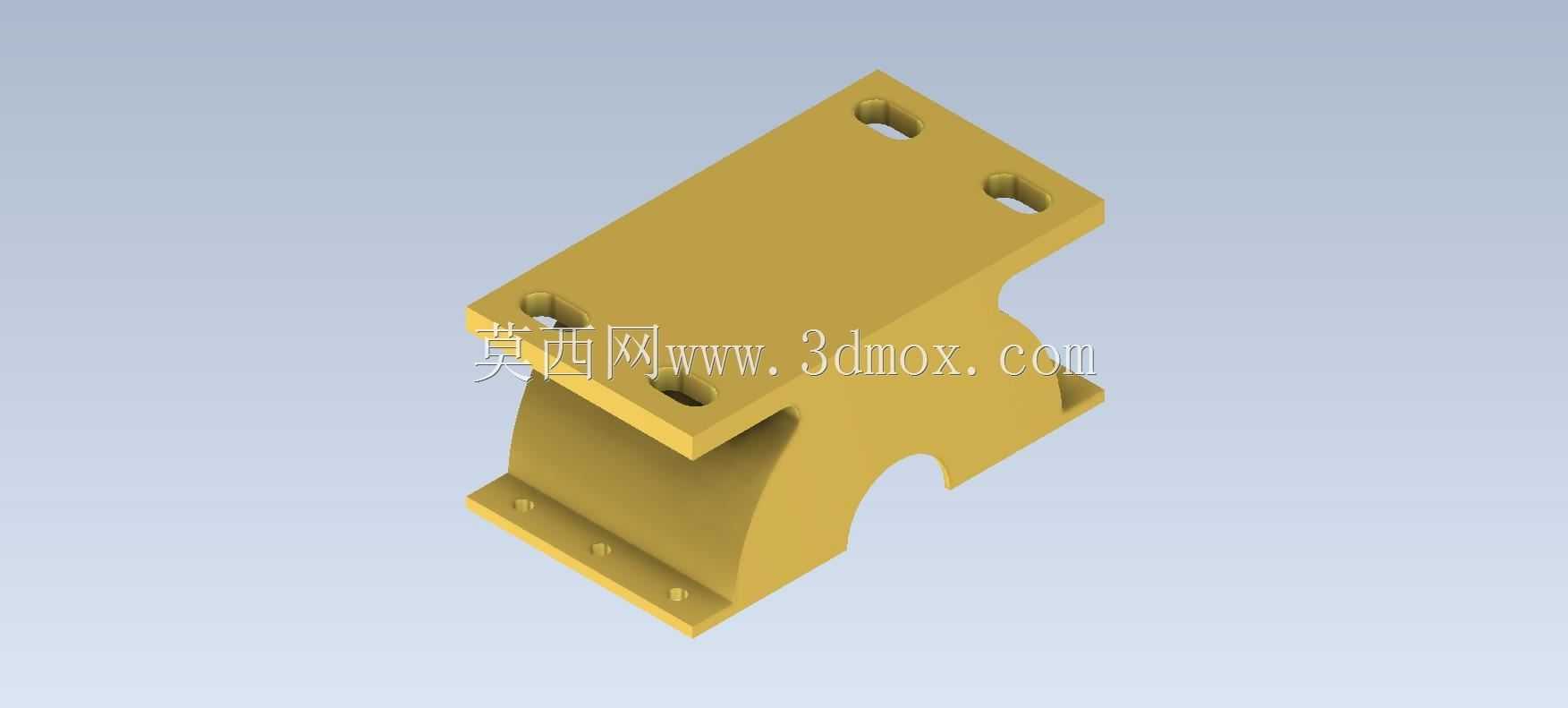

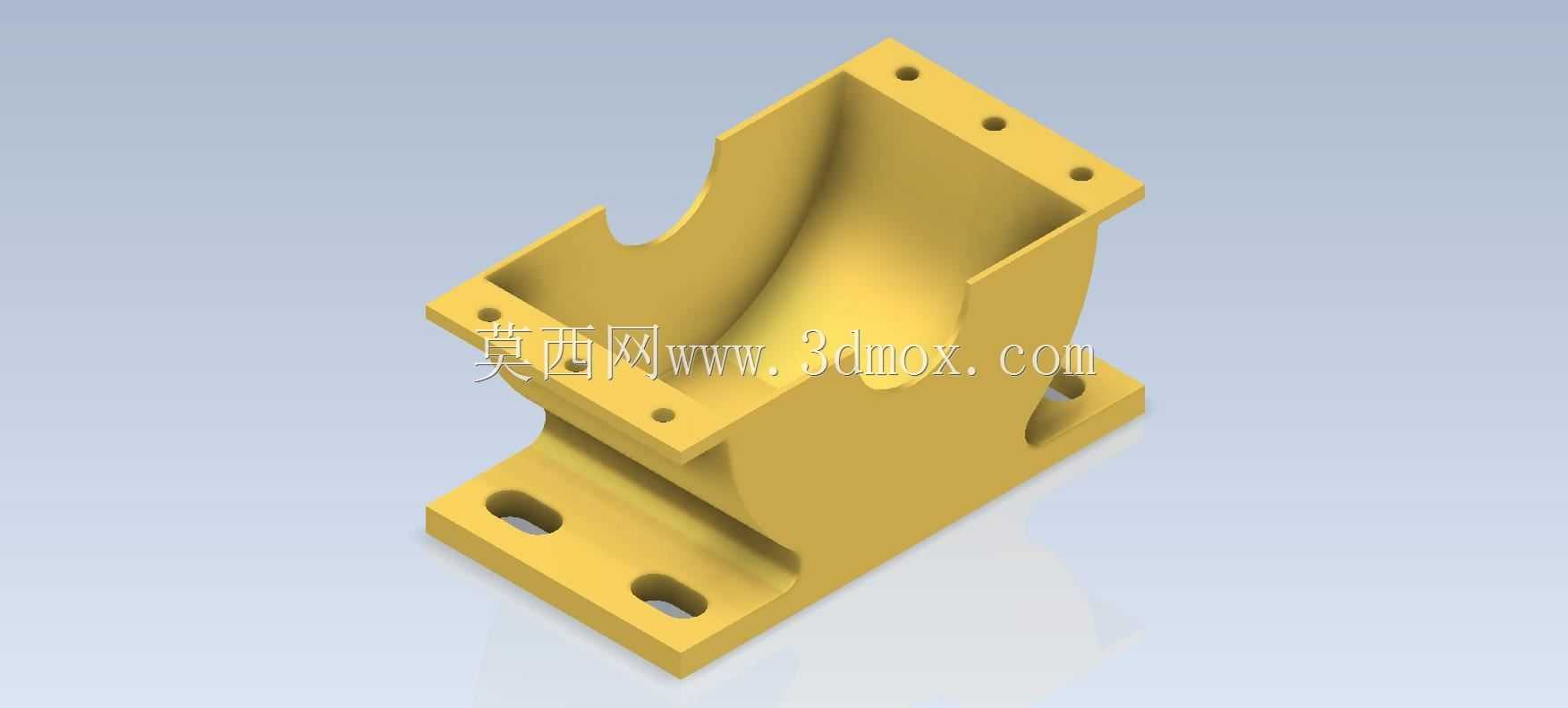

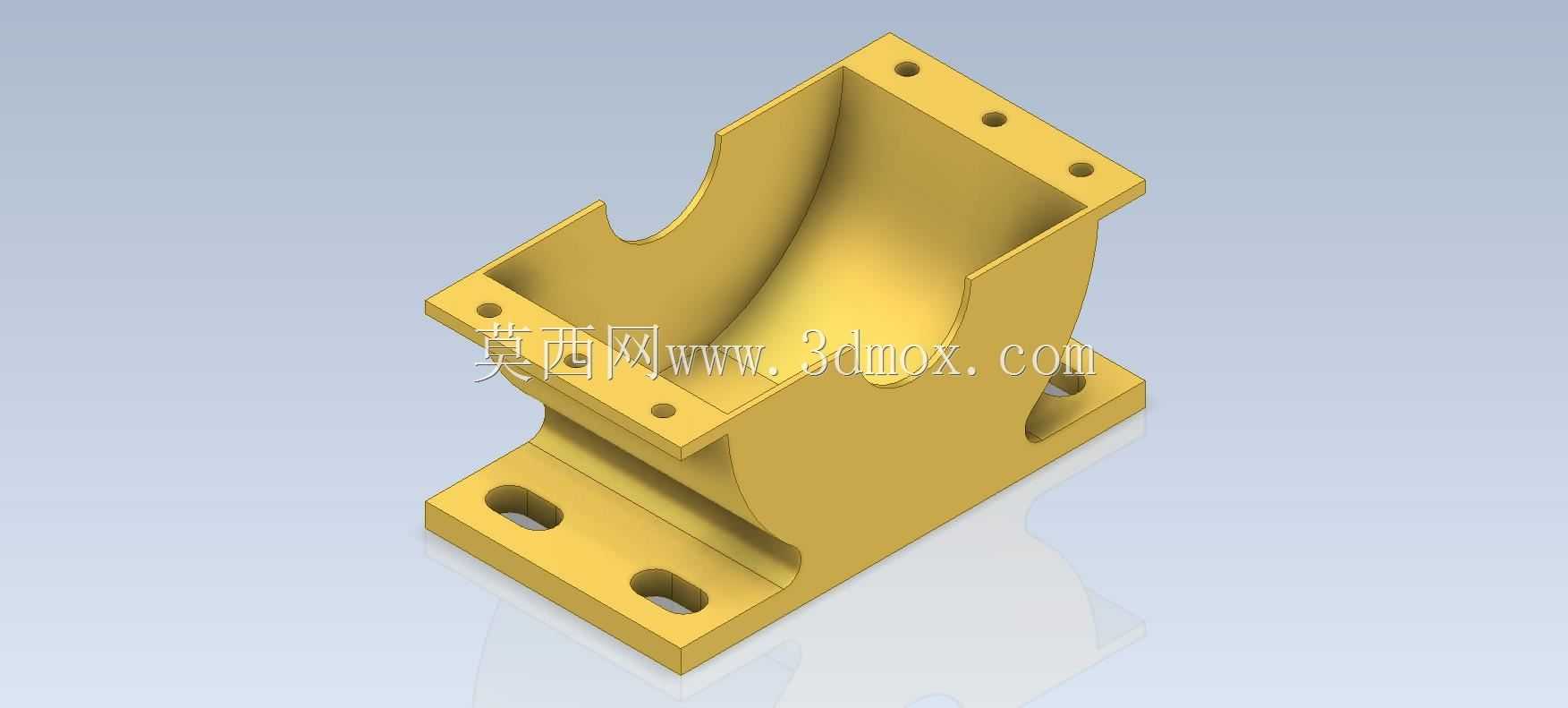

  这款低压风机壳体是小型低压送风系统的核心承压导流部件,主要应用在车间工位局部送风、小型设备散热通风、实验室通风柜配套引风这类低压工况场景,适配风压范围在1000Pa以内的送风回路,承担着约束气流流向、承托风机叶轮组件、连接上下游通风管路的核心作用,整个壳体采用一体式铸造成型思路设计,避免拼接结构带来的漏风、共振问题。从结构设计逻辑来看,整个壳体分为下部安装底座、中部风腔主体、上部连接法兰三个功能区段,下部安装底座设计为带两个长圆形安装腰孔的平板结构,腰孔的长度方向预留了12mm的安装调整余量,能够适配安装基面的孔位偏差,不需要在安装时二次扩孔,底座与中部风腔的衔接位置做了45度过渡倒角,既能够消除铸造应力集中点,

  也能避免安装时锐角划伤操作人员。中部风腔的内壁采用平滑圆弧曲面设计,整个流道没有直角拐点,能够降低气流在腔体内的沿程阻力,减少送风过程中的涡流损耗,风腔侧壁预留了叶轮轴的穿装避让缺口,缺口边缘做了加厚翻边处理,提升轴孔位置的结构强度,避免长期运行受振动影响出现开裂。上部的连接法兰采用外翻边结构,法兰面上均匀布置了四个螺栓安装孔,孔位公差按照H14级精度设计,能够匹配标准通风管路的对接法兰,不需要额外加工转接板,法兰与风腔主体的衔接位置布置了一圈隐性加强筋,筋板厚度比壳体主体壁厚大2mm,能够提升法兰的抗变形能力,避免螺栓紧固时法兰面翘曲导致密封失效。设计过程中充分考虑了铸造工艺的可行性,所有壁厚保持均匀过渡,

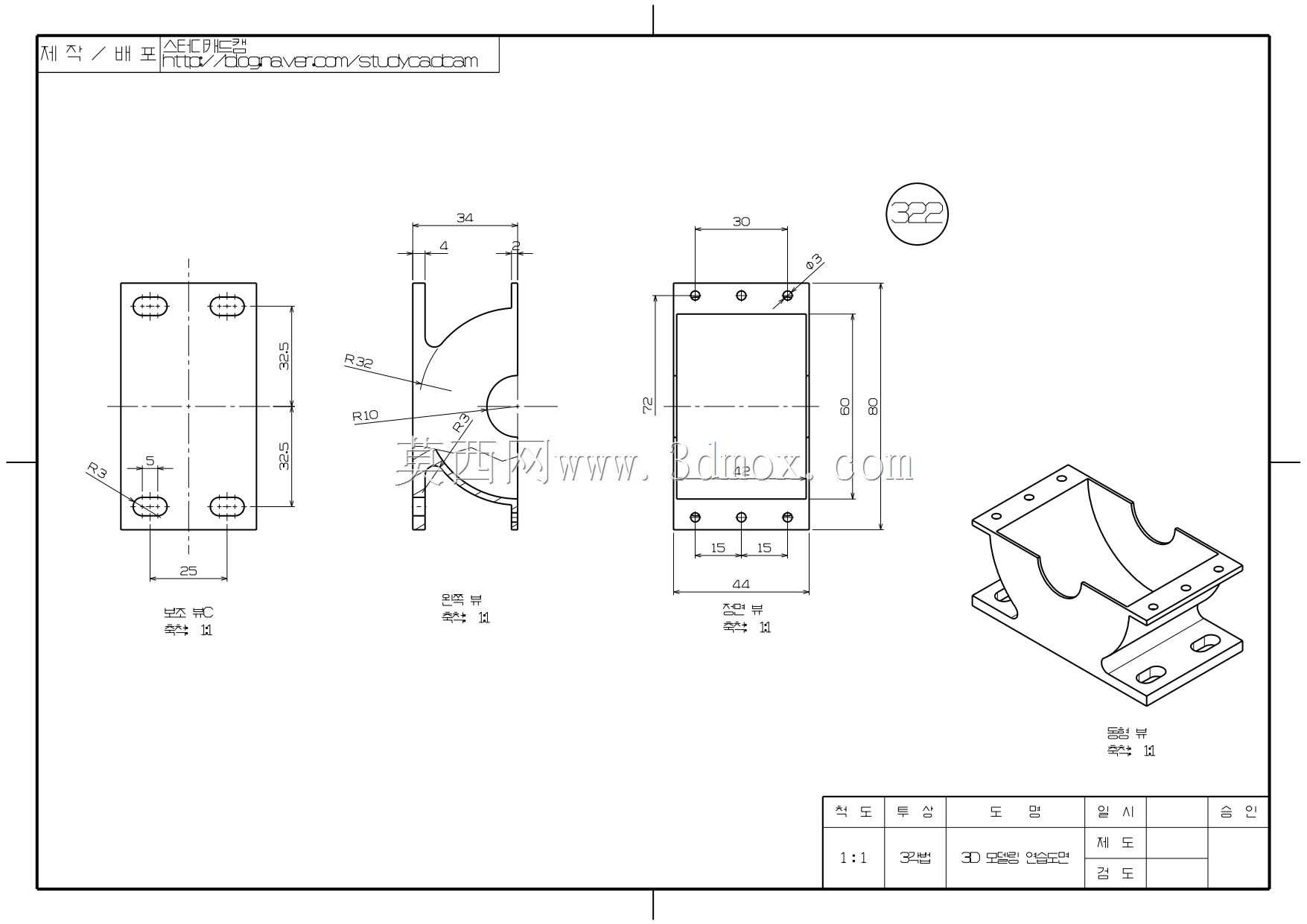

  最薄位置壁厚不小于5mm,最厚位置不超过10mm,避免铸造时出现缩孔、冷隔缺陷,所有内角都做了R3以上的圆角处理,外角做R2圆角,既方便脱模,也能减少应力集中。从安装边界来看,整个壳体的底座安装面到法兰顶面的垂直高度控制在160mm以内,底座的横向宽度为120mm,纵向深度为100mm,上部法兰的外轮廓尺寸为110mm*90mm,安装时需要预留的周边操作空间不小于30mm,方便穿装固定螺栓、对接密封垫片。实际应用中,这个壳体可以直接适配直径80mm的低压离心叶轮,风腔的内部曲面完全匹配叶轮的转动轨迹,叶轮与腔体内壁的间隙控制在3-5mm之间,既不会出现叶轮擦碰腔壁的问题,也能减少间隙漏风损失,提升风机的运行效率。

  壳体的底座安装面设计为全平面结构,安装时可以在基面与底座之间加装橡胶减震垫,降低风机运行时的振动传递,减少运行噪音。在结构细节上,风腔侧面还预留了一个小型的传感器安装孔位,能够按需加装风压检测探头,不需要后期在壳体上钻孔攻丝,破坏壳体的结构强度与密封性能。整个壳体的外形没有多余的装饰结构,所有结构特征都服务于功能需求,安装孔位的位置都做了凸台加厚处理,避免螺栓紧固时压溃壳体表面,流道曲面的曲率经过反复调整,能够让气流在腔体内平滑转向,从侧向进风到顶部出风的转向过程中,风压损失控制在8%以内,相比直角结构的风腔,送风效率提升12%左右。针对铸造后的加工需求,仅法兰面、底座安装面、轴孔避让位置预留了1mm的机加工余量,其余铸造成型面不需要二次加工,能够有效控制生产加工成本,适合批量铸件生产。
