双接口法兰连接式安全阀体结构设计

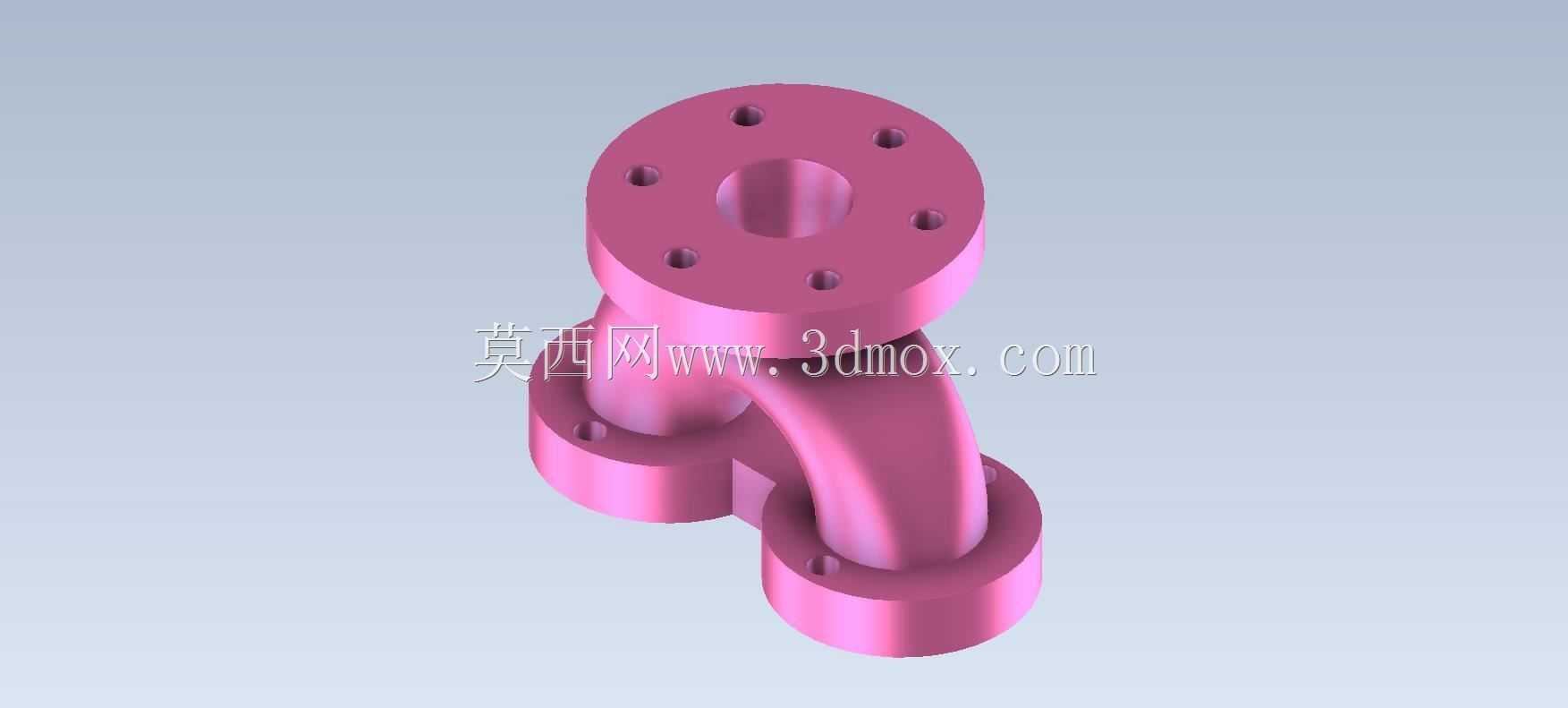

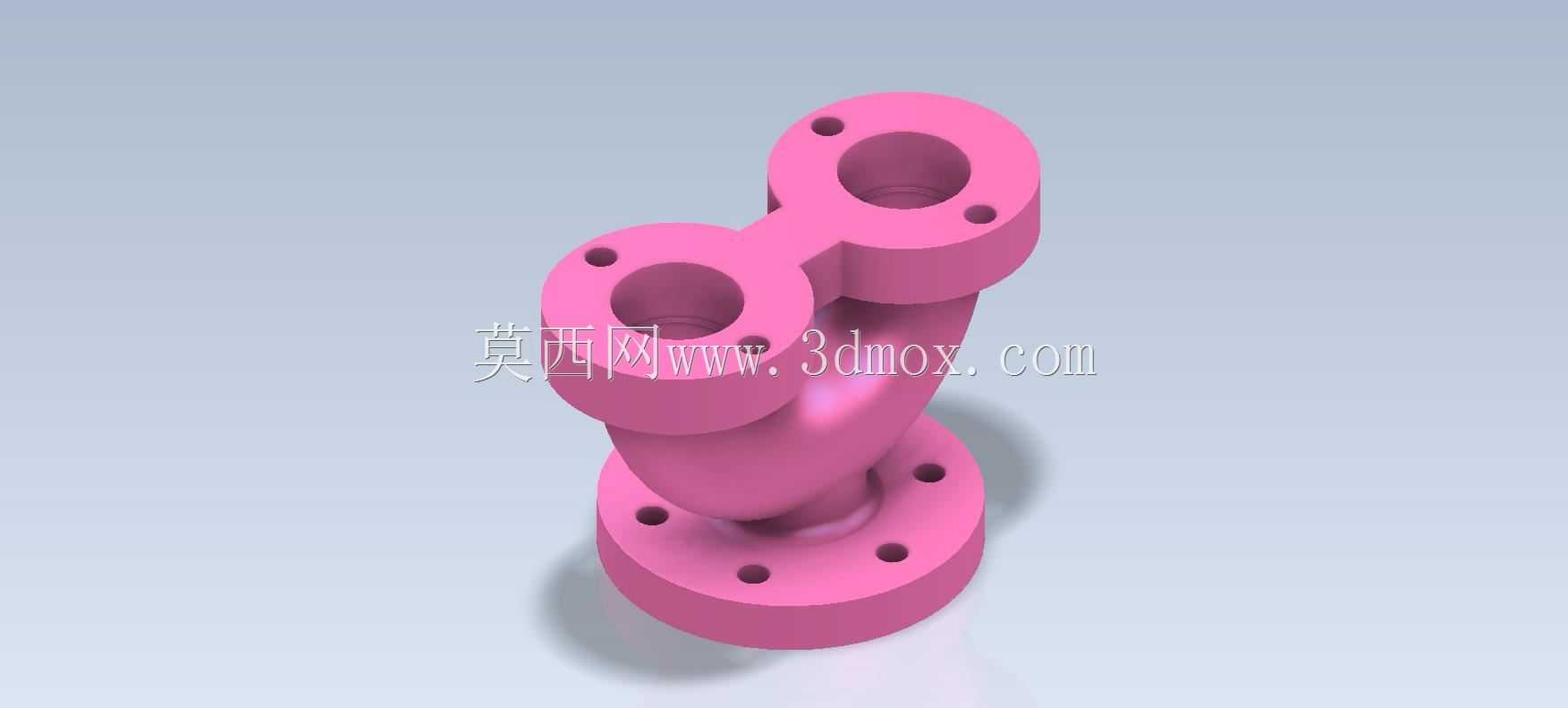

　　这款阀体是压力管路系统中安全阀的核心承压壳体部件，主要应用在石油化工、动力能源、给排水、工业气体输送等存在带压流体输送的场景中，作为安全阀的承载基体，承担着容纳内部启闭件、导流介质、连接上下游管路、承受系统压力载荷的核心作用，当管路系统内部压力超过设定阈值时，配套的阀芯组件会在阀体内部完成启闭动作，泄放多余压力，避免管路、储罐、承压设备因超压发生破裂、泄漏等安全事故。从结构设计来看，该阀体采用下方法兰主接口、上方双平行接口的布局，底部的圆形法兰为管路主连接端，法兰端面均匀分布6个螺栓安装孔，用于和下游管路或者设备接口的法兰通过螺栓紧固连接，法兰面可根据实际工况需求加工密封槽，适配金属缠绕垫、橡胶O型圈等不同类型的密封件，

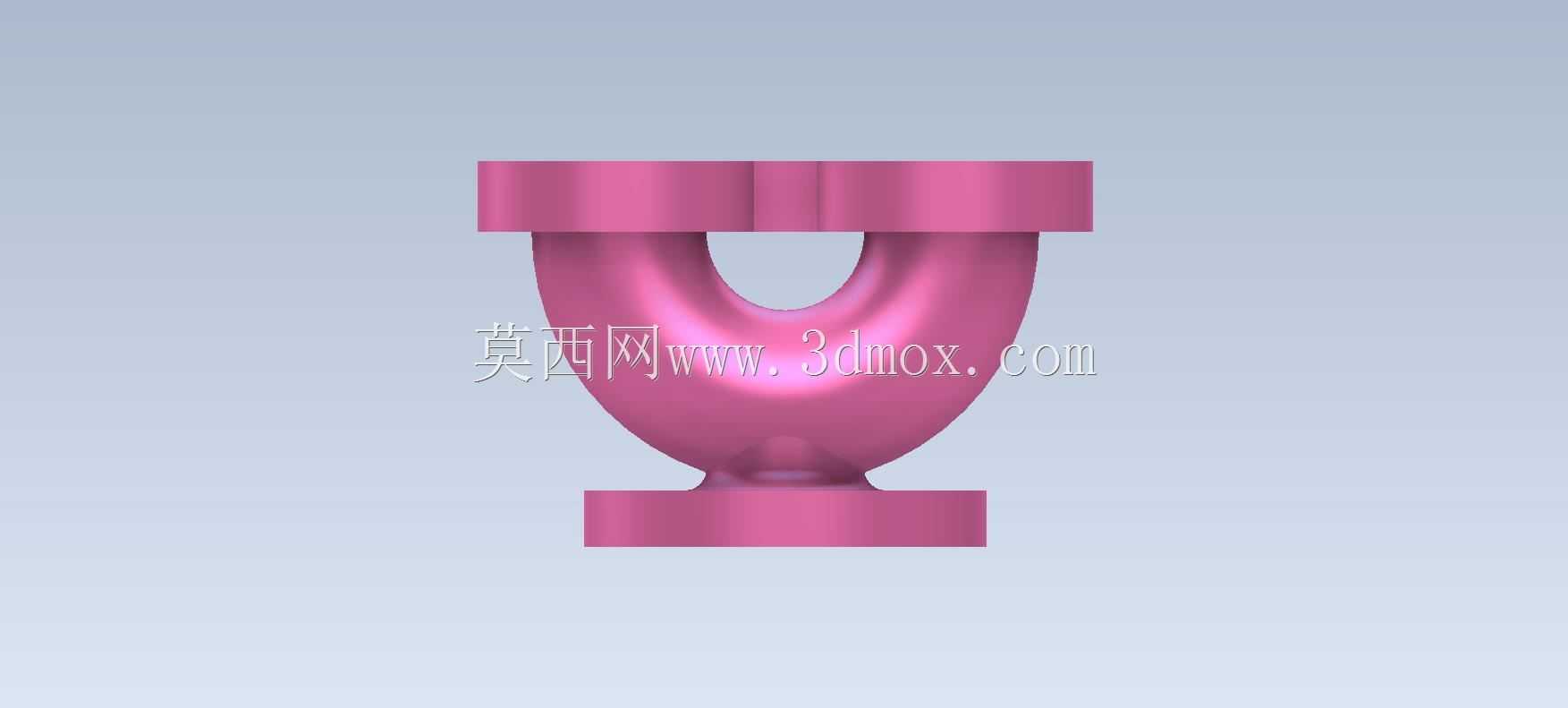

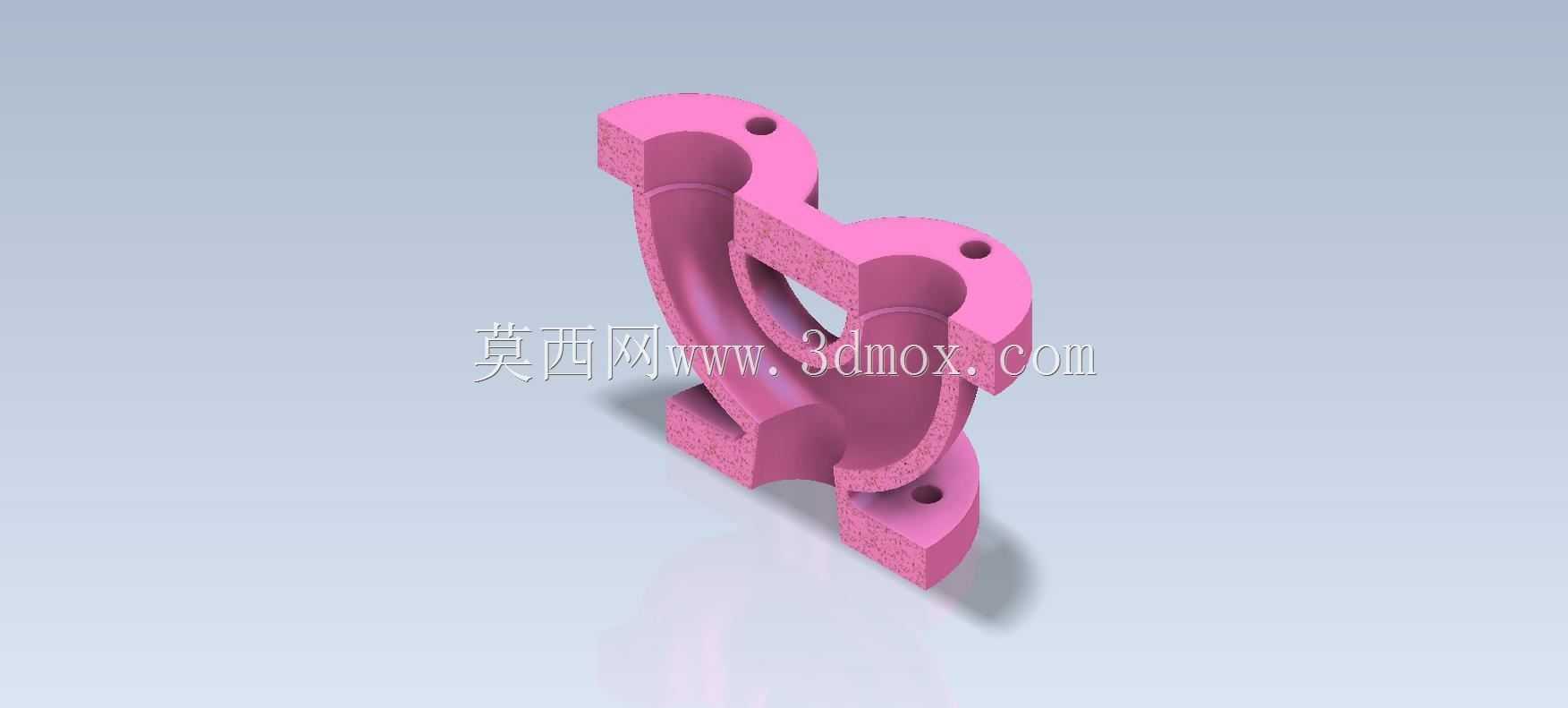

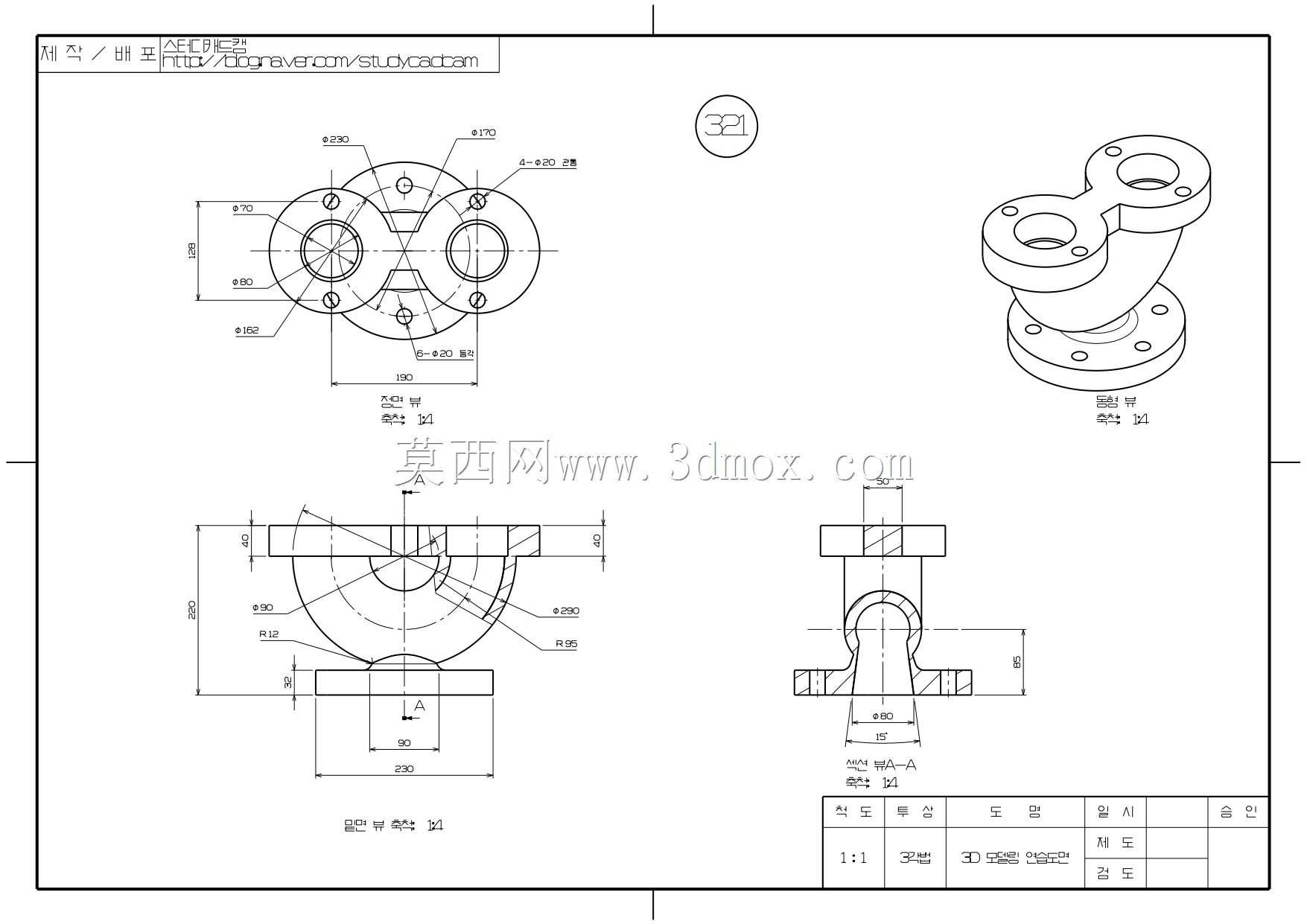

　　保证主连接位置的承压密封性能，法兰的厚度、螺栓孔中心距、孔径参数均匹配对应压力等级的法兰标准，可直接适配同通径的标准管路法兰，无需额外加工转接件。上方两个平行的圆形接口为介质泄放口或者压力反馈接口，两个接口的中心距经过精准计算，既保证内部流道的顺畅过渡，又能满足双路泄放或者外接压力监测元件的安装需求，每个接口的端面上同样设置了2个对称的螺栓安装孔，用于连接泄放管路、阀盖或者压力传感组件，接口的内孔直径经过流道仿真优化，在介质泄放时可降低流阻，避免出现紊流、啸叫等问题，同时保证泄放流量满足系统超压时的泄压速率要求。阀体内部的流道采用圆弧过渡设计，从底部主接口进入的介质，可顺着光滑的流道壁面分流到上方两个接口，没有直角突变的结构，

　　一方面可以减少介质在流道内部的阻力损失，降低正常工况下的压力损耗，另一方面可以避免介质长期冲刷流道拐角位置造成的冲蚀磨损，延长阀体的使用寿命，流道的壁厚经过强度校核，在对应公称压力等级下，可承受1.5倍的额定压力而不发生塑性变形，满足承压部件的强度安全要求。从安装边界来看，底部法兰的最大外径为整个阀体的最大径向尺寸，安装时需要预留出对应法兰螺栓紧固的操作空间，法兰下方需要保证和对接法兰的同轴度偏差在允许范围内，避免螺栓受附加剪切力；上方两个接口的高度一致，外接管路或者元件时需要保证接口面和对接件的平行度，防止密封件受压不均出现泄漏；阀体整体的高度尺寸适配常规安全阀的安装空间，可直接安装在管路的竖直段或者水平段的上方位置，

　　无需额外调整管路布局。在实际选型应用中，该阀体可适配弹簧式、重锤式等不同类型的安全阀内件，根据输送介质的不同，可选用铸铁、铸钢、不锈钢等不同材质进行铸造或者机加工生产，内部流道的表面粗糙度需要达到对应要求，减少介质粘附和冲蚀，法兰密封面的平面度、螺栓孔的位置度都有严格的形位公差要求，保证安装后的密封可靠性。这类双接口结构的安全阀体，相比单接口安全阀，可实现双路泄放或者同时兼顾泄放与压力监测的功能，在一些需要大泄放量或者需要实时采集阀前压力的工况中，相比传统单接口阀体有更好的适配性，不需要在管路上额外开孔安装支管，减少了管路的泄漏点，提升了整个压力系统的可靠性。
