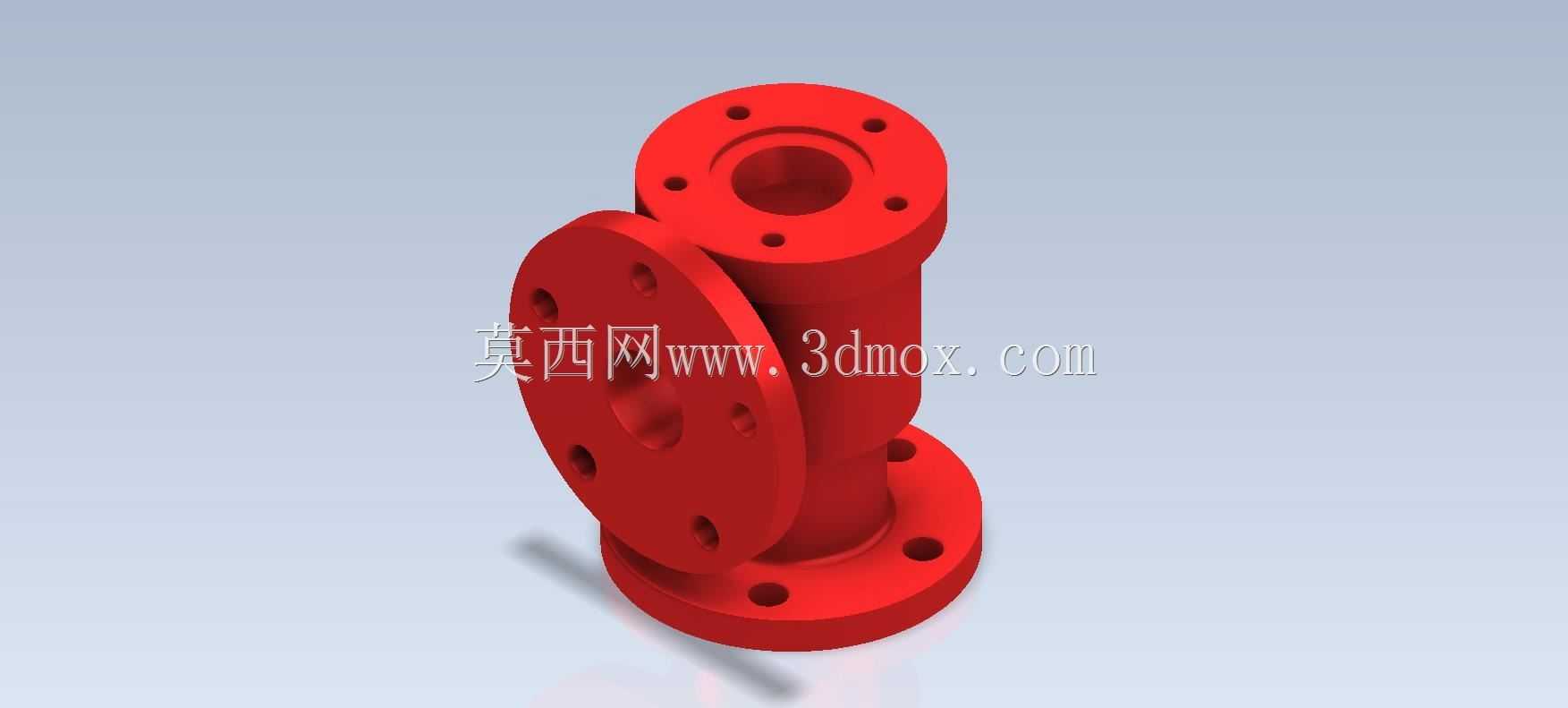

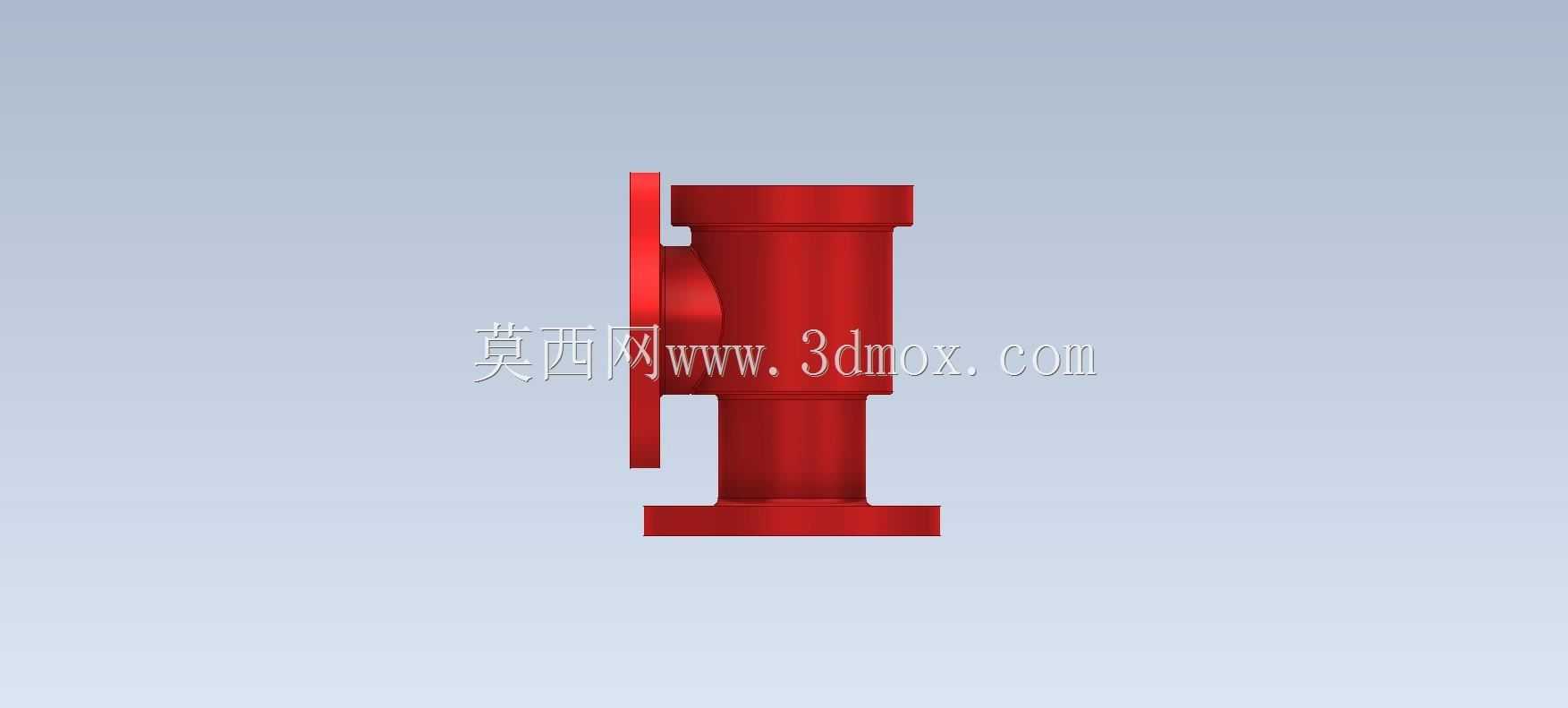

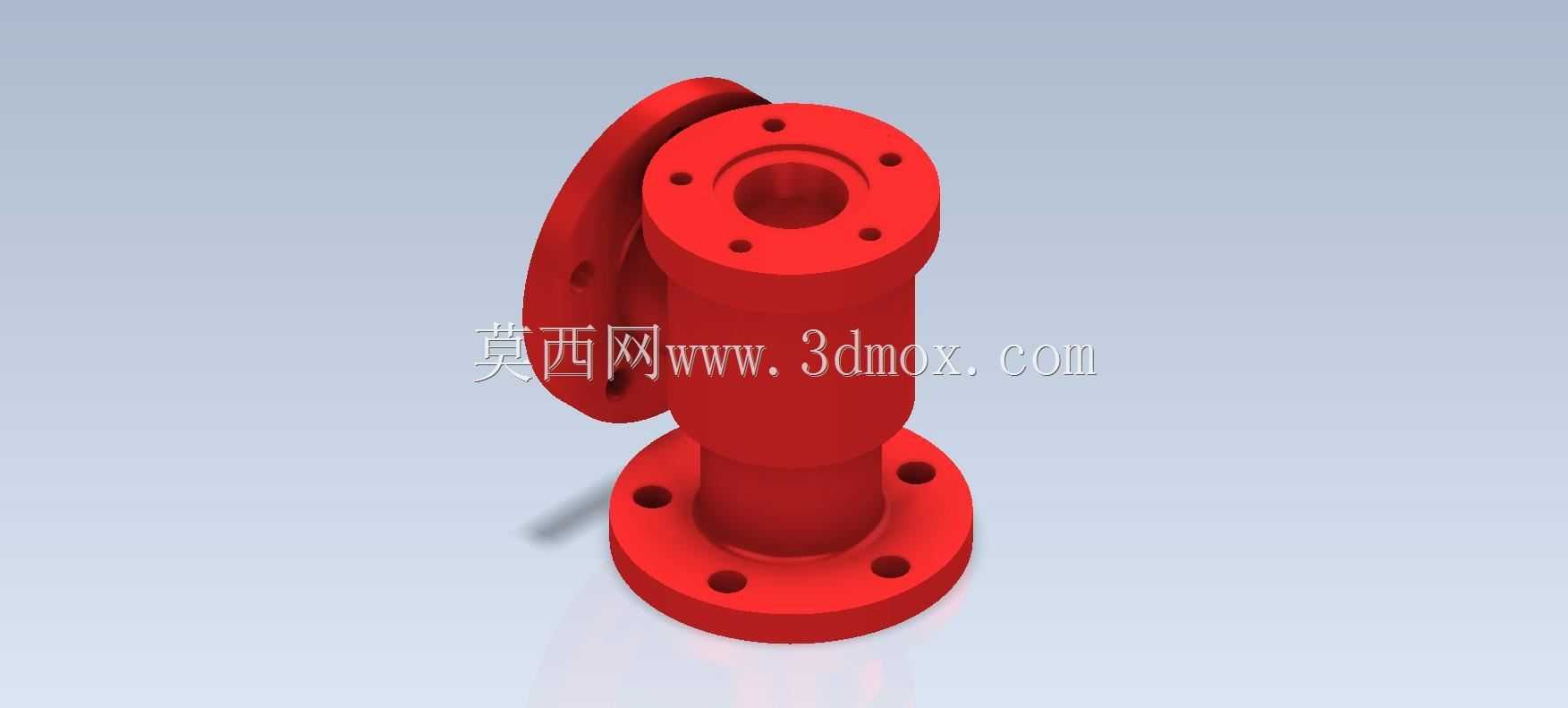

角式法兰连接截止式阀体结构设计

　　在工业流体输送系统的管路布局中，角式结构的截止阀体常被用于管路需要90度转向的节点，替代直通截止阀加弯头的组合方案，能够有效减少管路连接件数量、降低流道局部阻力损失，同时压缩管路安装所需的空间占比，在石化装置的工艺管线、中小型锅炉的给水回路、压缩空气分配站的支管段、暖通空调的冷热水管路中都有广泛应用。这类阀体作为截止阀的核心承压壳体，需要同时容纳启闭件、阀杆密封组件，承担介质压力承载、管路连接定位、流道导向的多重功能，其结构设计的合理性直接影响整阀的密封可靠性、流通能力与使用寿命。从结构设计逻辑来看，这款阀体采用直角式流道布局，介质从底部法兰端口进入阀腔，经过启闭件的节流区域后从侧部法兰端口流出，相比直通式阀体，

　　流道的转向角度更平缓，在小通径工况下的流阻系数比“直通阀加90度弯头”的组合低15%左右，能够减少介质在转向处的涡流扰动，降低管路运行时的振动与噪音。阀体的三个连接端均采用法兰连接结构，法兰端面的密封面为突面形式，适配常用的非金属平垫片、缠绕式垫片，能够满足中低压工况下的密封要求；法兰上的螺栓孔采用跨中均布设计，安装时可根据现场管路的朝向调整螺栓穿入方向，降低现场施工的对位难度。设计时首先需要根据公称压力等级确定阀体的最小壁厚，阀腔的过渡区域全部采用圆角过渡，避免直角结构带来的应力集中，尤其是在侧出口与主腔体的相交位置，通过大圆弧过渡结构分散介质压力带来的结构应力，防止长期承压运行时出现应力开裂。

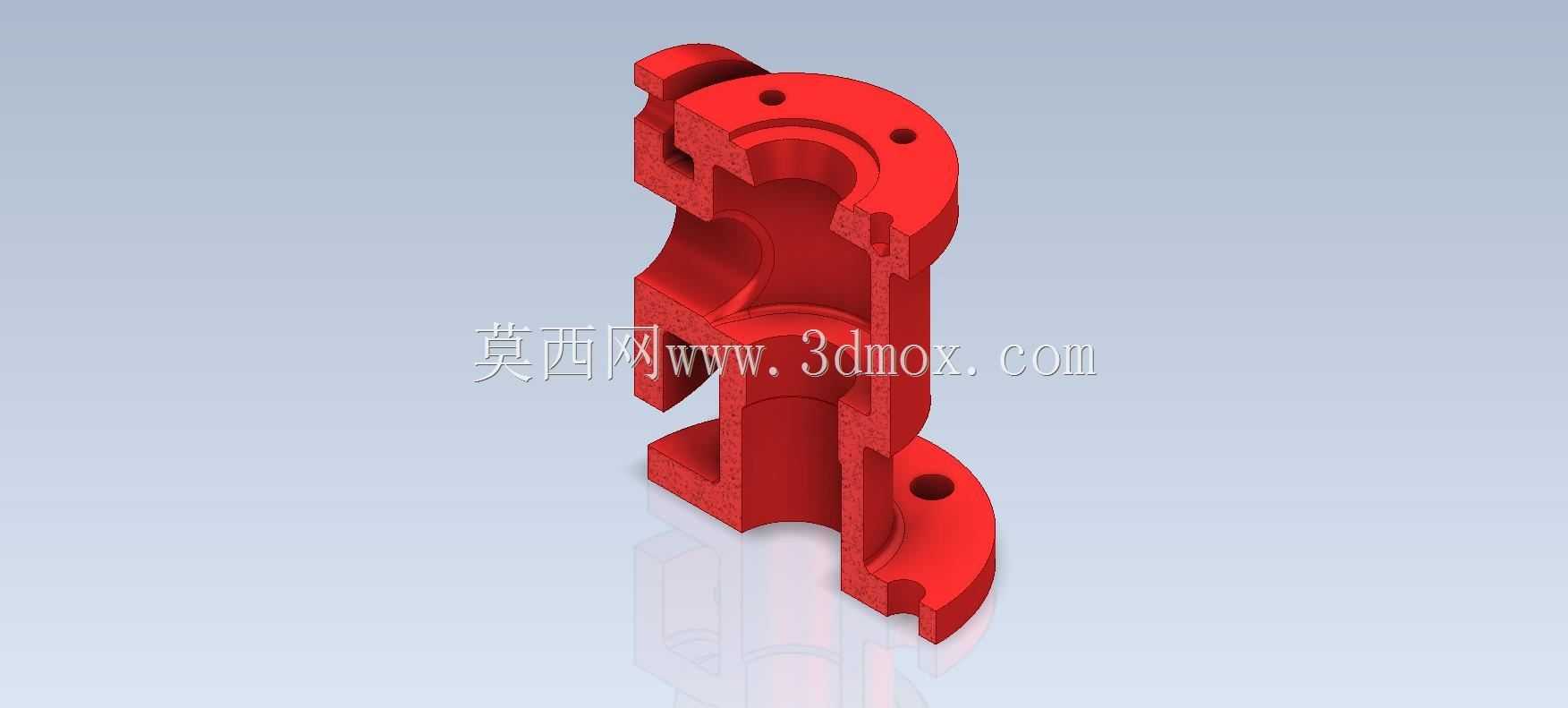

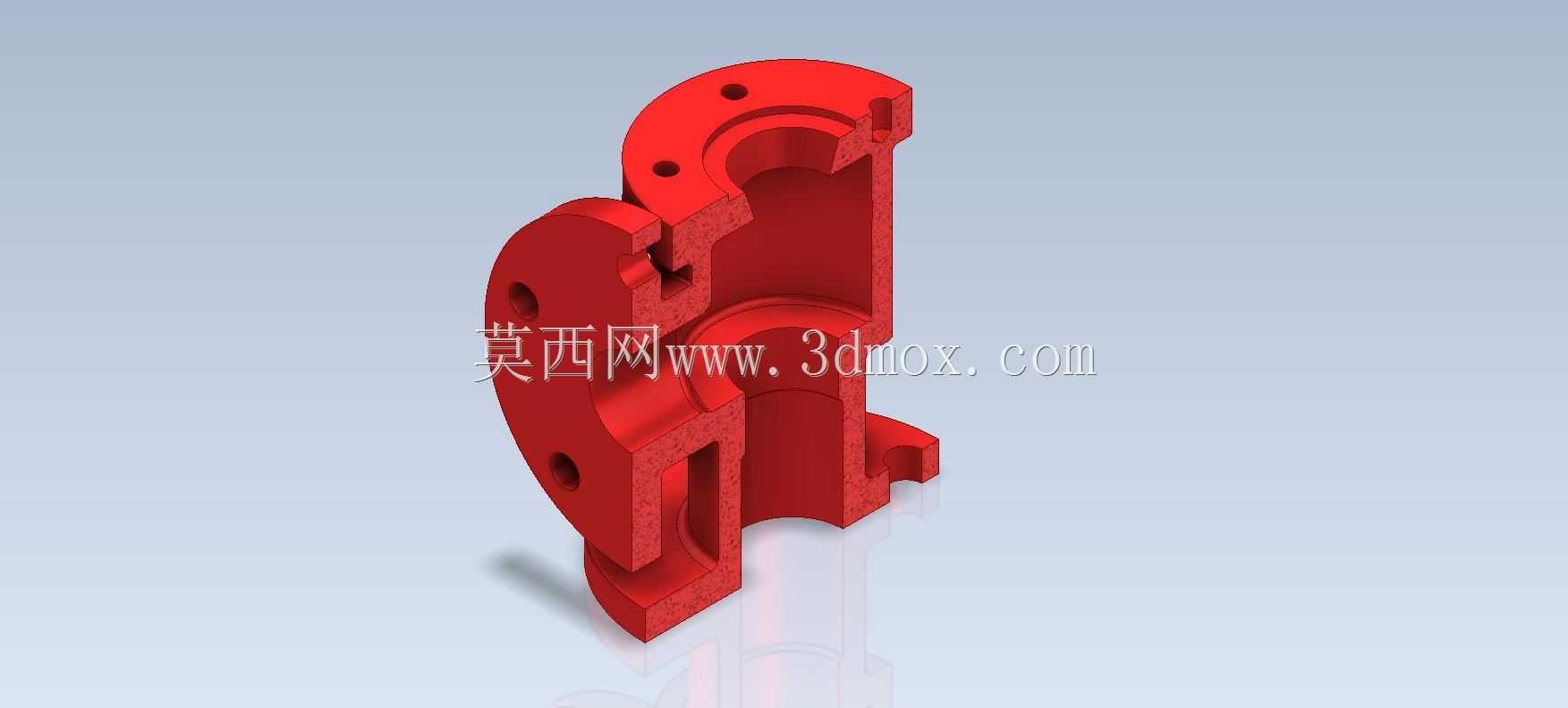

　　阀腔内部的启闭件导向座与阀体为一体化铸造成型结构，导向座的内孔与阀杆、启闭件的同轴度公差控制在IT7级以内，保证启闭过程中阀瓣不会出现偏磨，确保密封面能够均匀贴合，避免因偏载导致的密封失效。从安装边界来看，底部法兰与侧部法兰的端面垂直度公差需要严格控制，否则安装时会出现法兰密封面压偏、螺栓受力不均的问题，直接导致安装后密封点泄漏；顶部的阀盖连接法兰同样采用法兰结构，其端面与阀腔导向孔的垂直度也需要匹配密封件的压缩量要求，保证阀杆填料的受力均匀，避免阀杆处出现外漏。在建模过程中，需要重点核对各法兰的螺栓孔中心圆直径、螺栓孔直径、密封面外径尺寸与对应公称通径、压力等级的法兰标准匹配，避免出现安装时法兰无法对位的问题；

　　阀腔的流道内壁需要做顺滑处理，减少铸造时的粘砂、凸起等缺陷带来的额外流阻，同时避免介质中的固体杂质在流道凹陷处沉积，长期运行后造成流道堵塞。对于日常做三维建模练习的从业者来说，这类阀体的建模过程能够很好地训练法兰特征、相交腔体、圆角过渡、同轴度特征的构建逻辑，建模时需要先搭建流道的中心轴线作为基准，再依次构建各段法兰的旋转特征，之后对相交的腔体做布尔运算，最后处理过渡圆角与安装孔特征，整个过程需要时刻考虑铸造工艺的拔模斜度、壁厚均匀性要求，不能只追求外观形状而忽略实际加工制造的可行性，比如阀体的壁厚差不能超过3毫米，否则铸造冷却时会出现缩孔、缩松缺陷，直接影响阀体的承压强度。在实际选型应用中，这类角式截止阀体通常适配公称压力不超过PN40的工况，介质温度范围根据壳体材质不同可覆盖-20℃到425℃的区间，相比直通式截止阀，其结构更紧凑，在空间受限的管路转角位置安装优势明显，同时维护时只需拆开顶部阀盖即可更换内部的阀瓣、密封填料，不需要将整个阀体从管路上切割下来，后期运维的便捷性更高。
