三通式法兰连接工业阀体结构设计

　　这款三通结构的阀体，是流体管路系统里的核心承压零件，日常在化工介质输送、市政给排水、小型液压动力回路、压缩空气分配管网里都能见到它的身影，主要作用是改变管路内流体的流向，或者实现不同支路的流体通断切换，也可作为支路分流、合流的承载基体，和配套的阀芯、阀杆、密封件组合后就能形成完整的换向阀类产品。

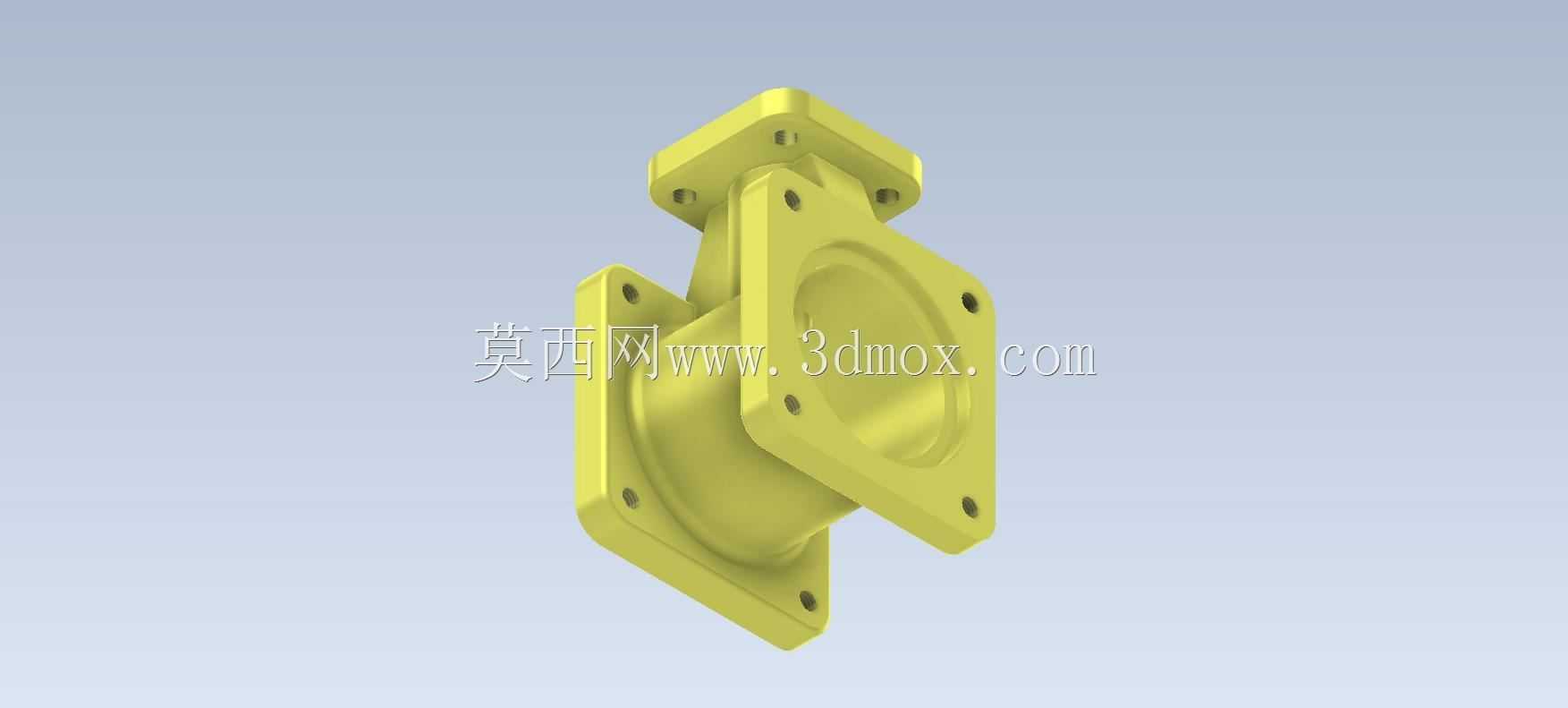

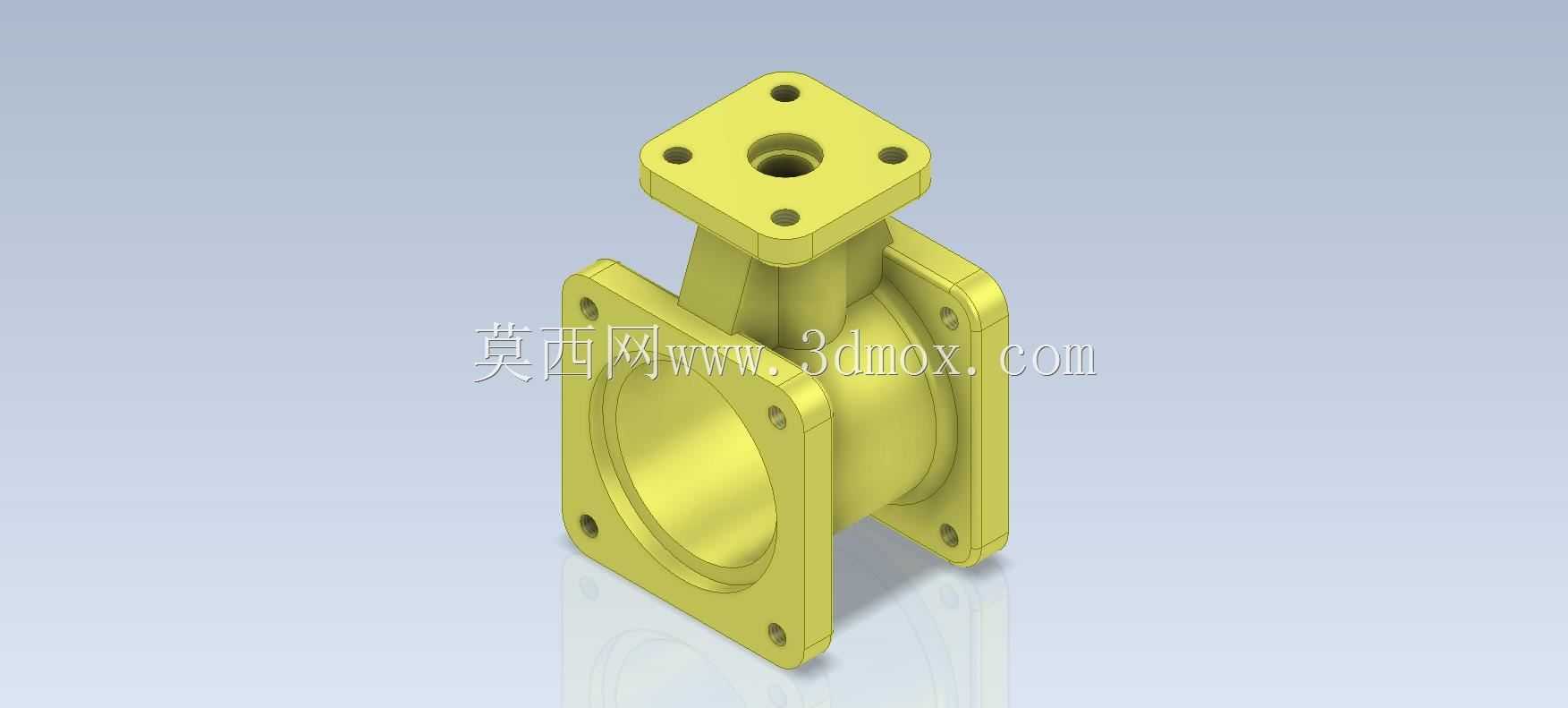

　　从实际安装场景来看，这款阀体三个方向的连接端都采用了方形法兰结构，区别于常见的圆形法兰，方形法兰的四个安装孔位呈对称分布，在小通径、中低压的管路场景里，安装对位更便捷，对安装空间的要求更低，尤其是在设备内部紧凑的管路排布中，方形法兰不需要像圆形法兰那样预留整周的螺栓操作空间，只需要在四个角位预留扳手操作空间即可，能有效压缩管路整体占用的安装空间。三个连接端里，上端为垂直方向的法兰接口，两个侧端为水平对向的法兰接口，形成典型的T型三通流道结构，可实现水平管路直通、或者水平管路与垂直支路连通两种基础流道状态，适配多数需要支路引出的管路布局需求。

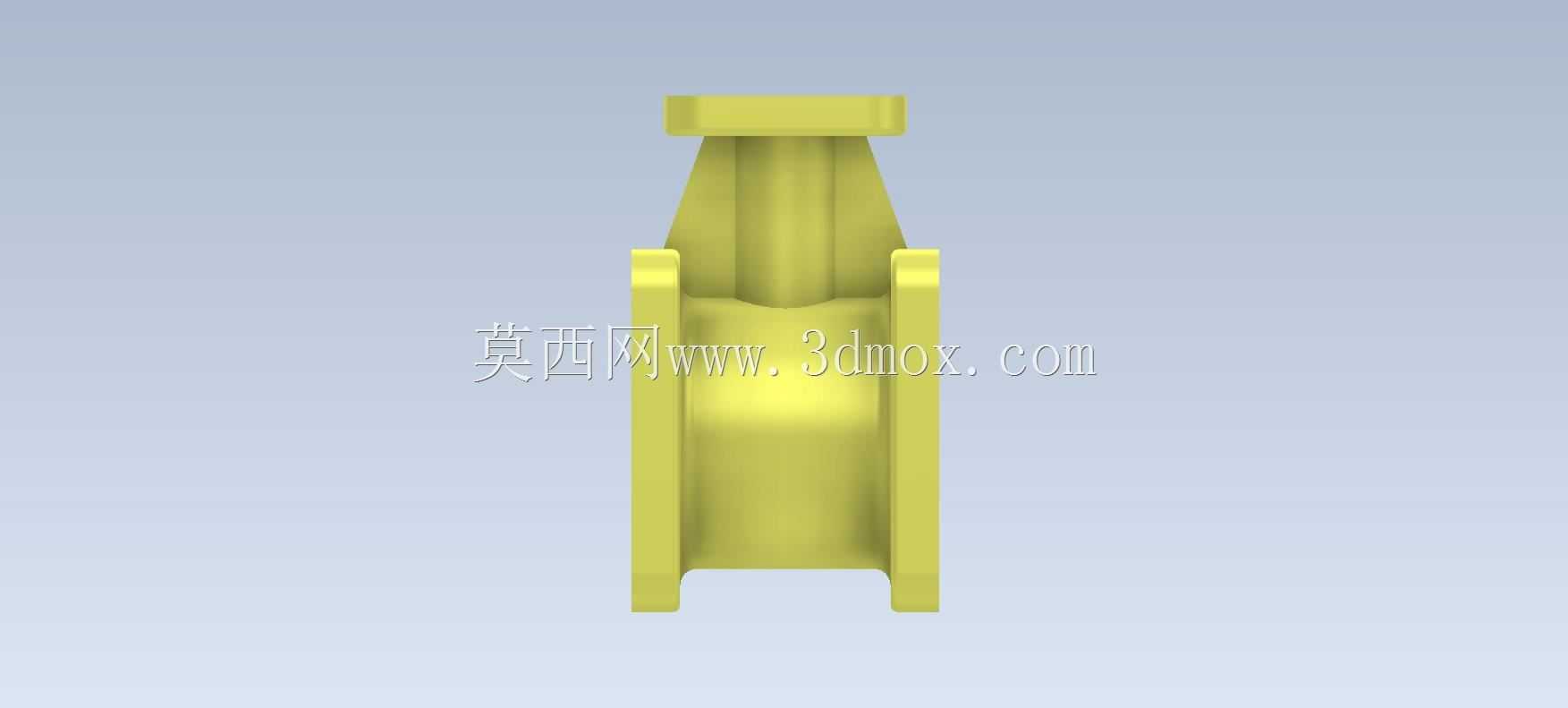

　　设计这款阀体的时候，首先要考虑的是流道的平顺性，内部流道的转角位置都做了圆弧过渡处理，避免直角转角造成的流体压损过大，也能减少介质内杂质在转角位置的淤积，尤其是输送带有微小固体颗粒的流体介质时，平顺的流道能大幅降低阀体内部的冲刷磨损，延长整体使用寿命。阀体的外部结构做了针对性的加强设计，两个水平法兰的背面都设置了辐射状的加强筋，连接法兰与主体筒身，既可以降低法兰在螺栓锁紧时的形变，保证密封面的平面度，避免安装后出现渗漏，也能提升阀体整体的刚性，在管路承受压力波动、水锤冲击的时候，不会因为应力集中出现壳体开裂的问题。上端的法兰结构尺寸略小于水平侧的法兰，是因为上端主要用于安装阀杆驱动组件或者端盖，不需要承担大口径管路的连接载荷，适当缩小尺寸可以减少整体材料用量，控制零件重量，同时也不会影响结构强度。

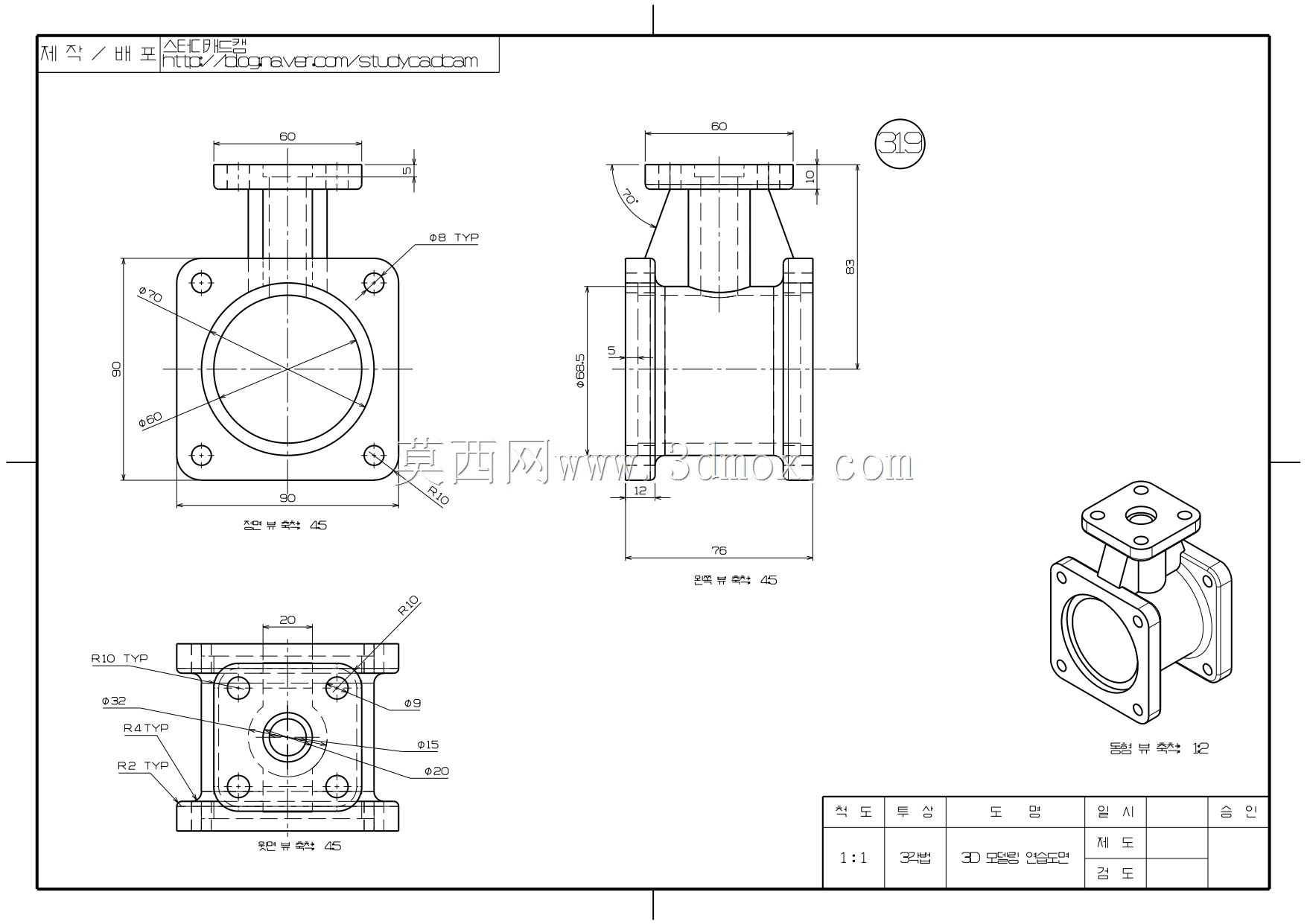

　　从安装边界来看，这款阀体的主体外形为对称结构，两个水平法兰的安装面平行度有严格的公差要求，保证安装后管路不会出现偏斜，避免额外的安装应力作用在阀体上；上端法兰的安装面与水平流道的轴线垂直度需要控制在合理范围内，保证后续装配的阀杆与流道内的阀芯配合间隙均匀，不会出现卡滞、密封不严的问题。法兰上的安装孔为通孔设计，孔径适配常用的内六角螺栓或者外六角螺栓，孔位的位置度公差需要保证在安装时螺栓能顺利穿入，不需要强行铰孔对位，降低现场安装的难度。阀体的壁厚设计是按照中低压工况的承压要求计算的，主体筒身的壁厚均匀，避免壁厚差异过大导致铸造时出现缩孔、砂眼等缺陷，流道内壁的粗糙度要求控制在合理范围，减少流体流动的阻力，也能降低介质对内壁的腐蚀速率。

　　在实际选型应用中，这类阀体通常采用铸造工艺成型毛坯，之后再对法兰密封面、安装孔、内部流道配合面进行机加工，材料可根据输送介质的不同选择铸铁、铸钢或者不锈钢，适配不同的压力等级、腐蚀工况。和普通的两通阀体相比，三通结构的阀体可以减少管路里的接头数量，降低整个管路系统的泄漏点，在需要分流或者换向的场景里，使用单个三通阀比采用多个两通阀组合的方案成本更低，占用空间更小，维护也更方便。设计建模过程中，需要重点关注各个法兰的安装尺寸匹配、流道的壁厚均匀性、加强筋的受力合理性，还要预留出后续装配密封件、阀芯的空间，避免出现装配干涉，同时要考虑加工工艺的可行性，比如法兰密封面的加工退刀位置、铸造拔模的斜度设置，保证零件能顺利加工成型，不会出现工艺缺陷。
