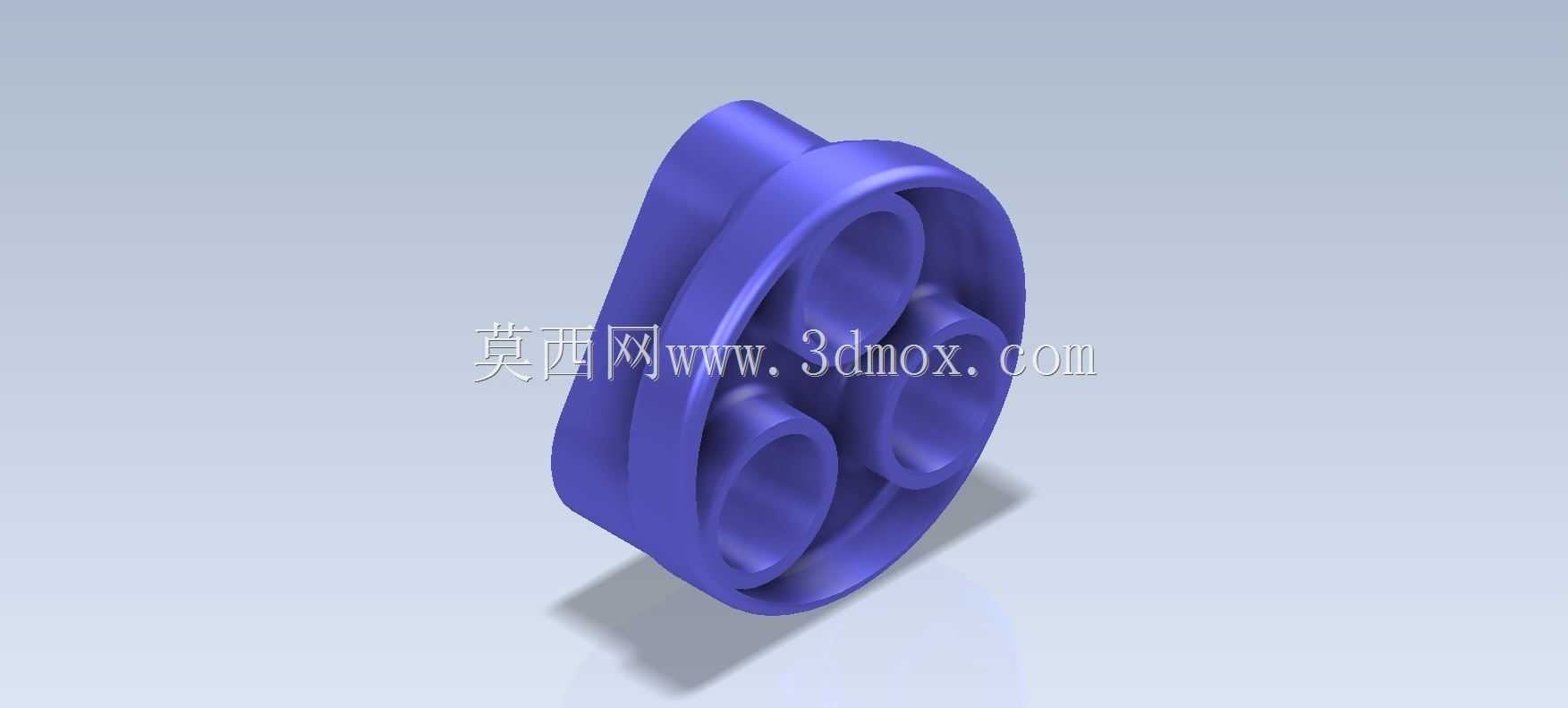

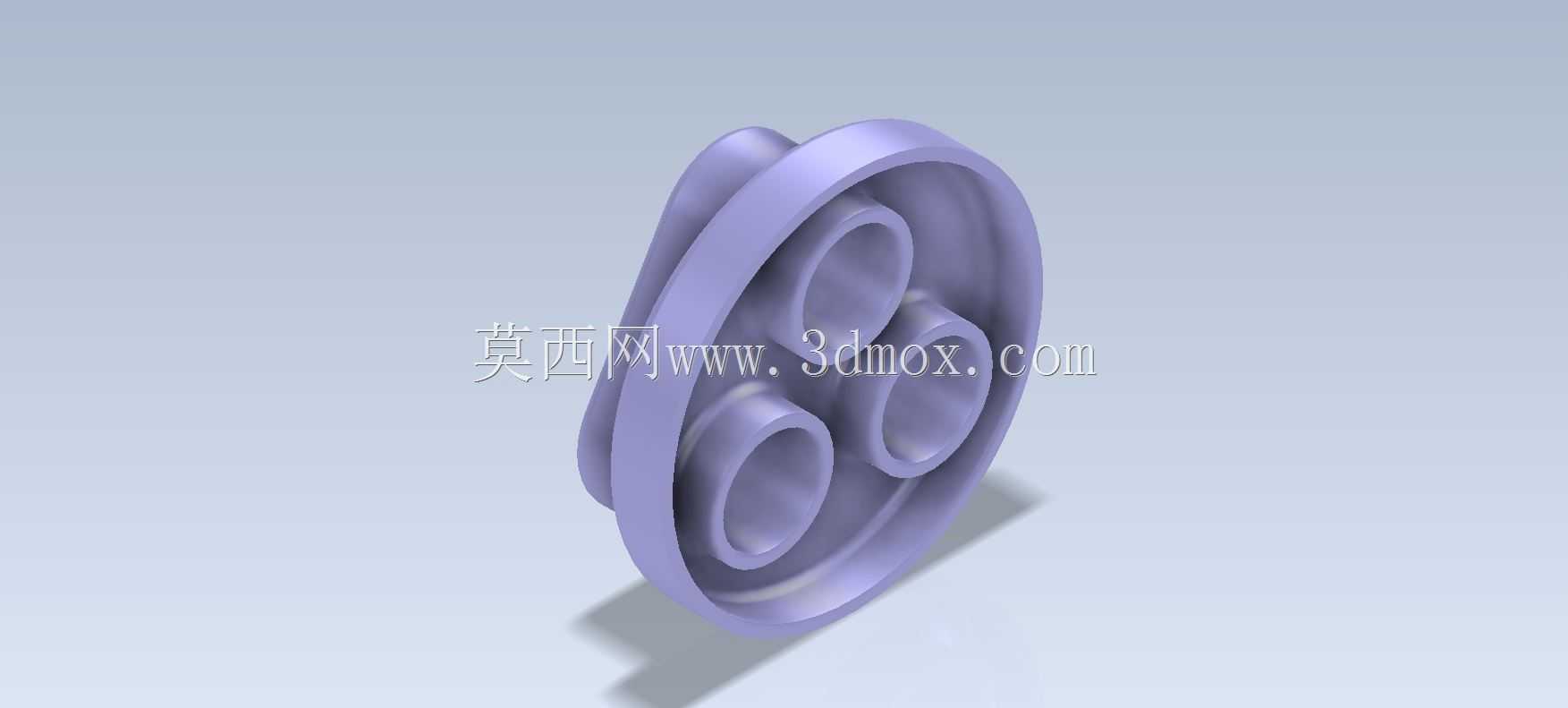

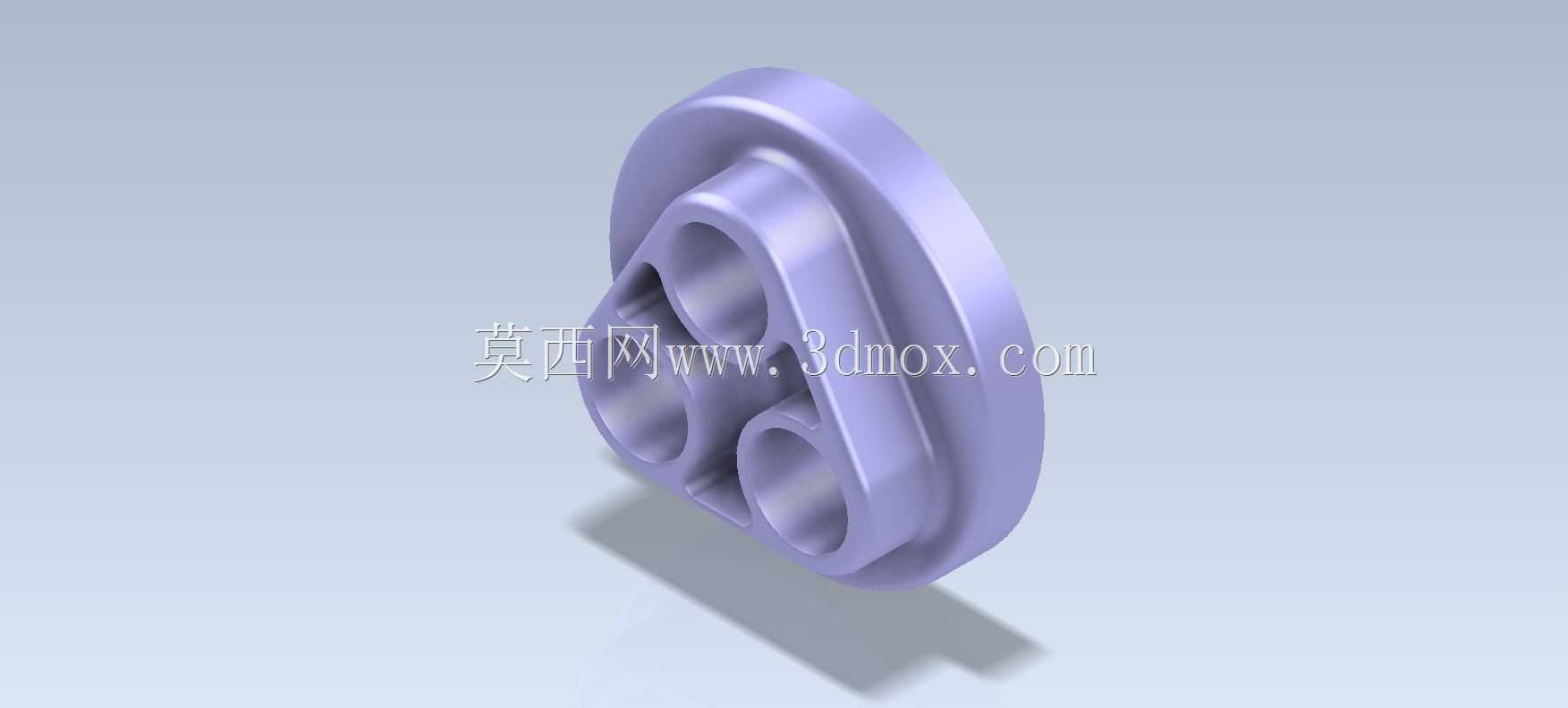

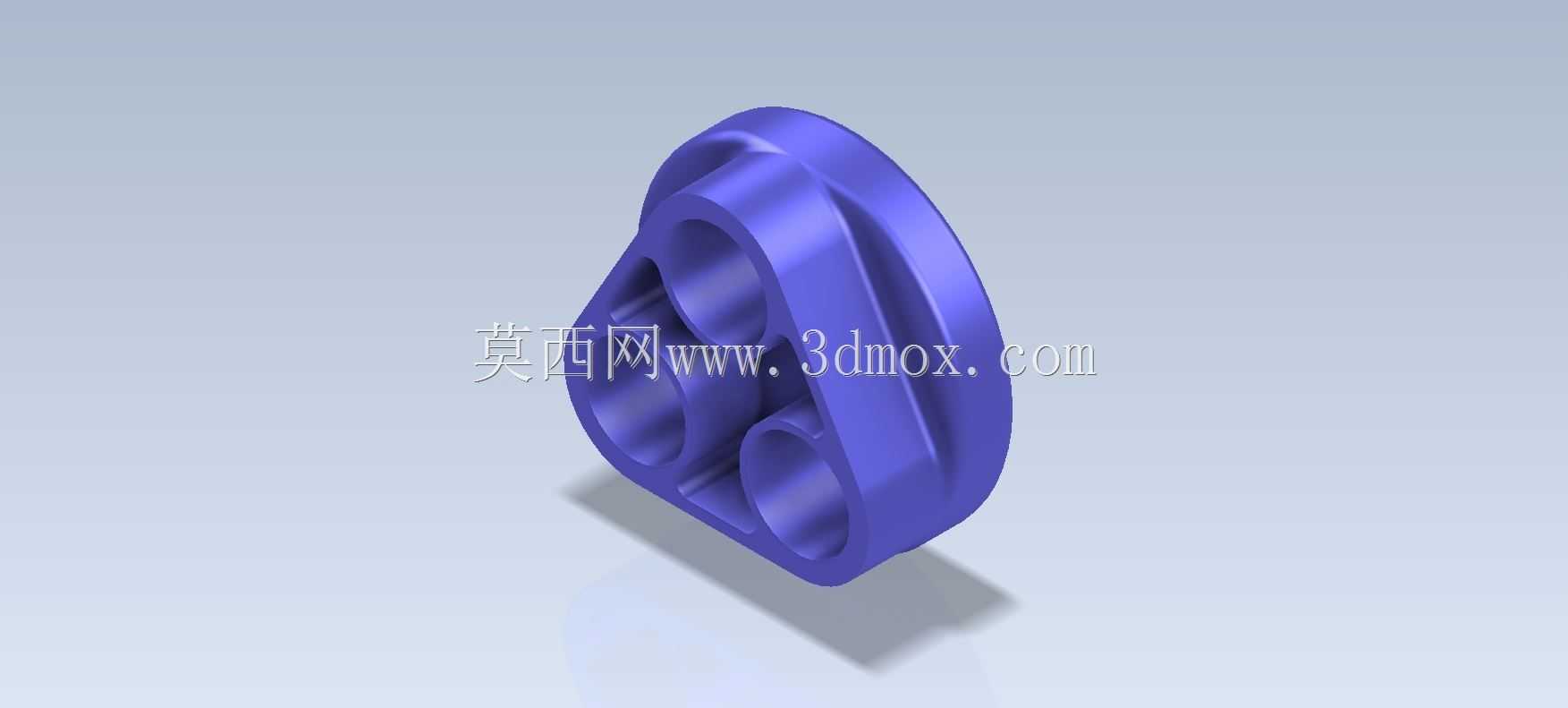

这类三角排布多轴孔的盘类连接件,常出现在紧凑型动力传输单元、小型行星传动模组、便携设备的动力输出端,用来在有限的径向空间内完成多根轴的定位支撑,同时实现端盖与壳体的密封贴合,替代传统分体式的轴座加端盖组合,减少装配环节的累计误差。从结构上看,整体外轮廓为带圆角的类三角形盘体,外缘做了等厚的翻边设计,翻边的厚度刚好匹配壳体安装槽的深度,装配时翻边嵌入壳体止口,不需要额外的定位销就能完成径向初定位,三个轴孔呈等边三角形排布,孔位的中心距公差控制在0.02mm以内,保证三根平行轴安装后齿轮啮合的侧隙均匀,不会出现卡滞或传动噪音过大的问题。每个轴孔的内壁都设计了环形储油槽,槽深0.3mm,宽度1.2mm,装配时在槽内填充润滑脂,
能在轴高速转动时持续给配合面提供润滑,避免长期运转出现干磨抱死的情况,盘体的非安装面做了圆弧过渡的减重槽,在保证整体结构刚度的前提下,将零件重量降低了27%左右,适合对自重有要求的便携传动设备。设计这类零件的时候,首先要确认三个轴的中心距参数,根据配套轴承的外圈直径确定每个轴孔的内径尺寸,再根据传动时的径向载荷计算盘体的最小壁厚,避免受力后出现孔位变形导致轴系偏心;外轮廓的三角圆角半径不能过小,否则压铸或机加工时会出现应力集中,长期受交变载荷容易出现裂纹,翻边的外径公差要取h7级,和壳体止口采用间隙配合,装配时既能顺利嵌入,又不会出现径向窜动。安装边界上,盘体总厚度控制在18mm,最大外圆切径为72mm,
三个安装孔分布在三角轮廓的凸起位置,采用M4的沉头螺钉固定,沉头孔深度4mm,螺钉锁紧后端面不会突出盘体表面,不会和外侧的传动轮发生干涉;轴孔的端面都做了0.5mm的倒角,方便轴承压装时导向,不会刮伤轴承外圈的镀层。这类零件在小型手持动力工具、桌面级自动化模组的传动箱里应用非常广泛,相比传统的圆形法兰盘,三角轮廓能在相同的孔位中心距下缩小整体占用空间,让传动箱的外形更紧凑,三个轴孔的同轴度、以及孔与安装端面的垂直度是加工时的核心管控指标,垂直度公差要控制在0.01mm以内,否则轴安装后会出现偏斜,导致传动效率下降,轴承寿命缩短。建模的时候要注意过渡圆角的连续性,尤其是减重槽和轴孔、翻边的衔接位置,不能出现尖锐的棱边,
否则后续做有限元分析时会出现应力奇异点,无法准确计算结构的受力变形量,实际加工时这类棱边位置也容易出现应力集中断裂的问题。另外盘体背面的密封槽设计在翻边内侧,槽宽1.5mm,深度1mm,装配时嵌入O型密封圈,能实现IP54级的防尘防油密封,避免传动箱内的润滑油泄漏,同时阻挡外界的粉尘进入箱体内磨损齿轮和轴承。
