环形铰接支撑基座结构设计

项目分类:通用机械零部件 发布时间:2022-07-14 ID:677427
  • 环形铰接支撑基座结构设计
  • 环形铰接支撑基座结构设计
  • 环形铰接支撑基座结构设计
  • 环形铰接支撑基座结构设计

  该环形铰接支撑构件属于小型精密支撑类机械零件,主要应用于小型光学调整架、实验室精密仪器装夹、小型万向调节工装等场景,核心作用是为被支撑件提供单平面内的回转摆动自由度,同时保证支撑状态的结构刚性,避免调节过程中出现晃动或间隙超差的问题。从实际使用场景来看,这类构件常搭配锁紧螺钉使用,在需要调整被固定件俯仰角度的工位上,替代固定式支撑座,满足小范围内的角度调整需求,比如小型激光模组的角度校准、台式检测探头的姿态微调、教学实验装置的构件姿态固定等场景都能见到同类结构的应用。

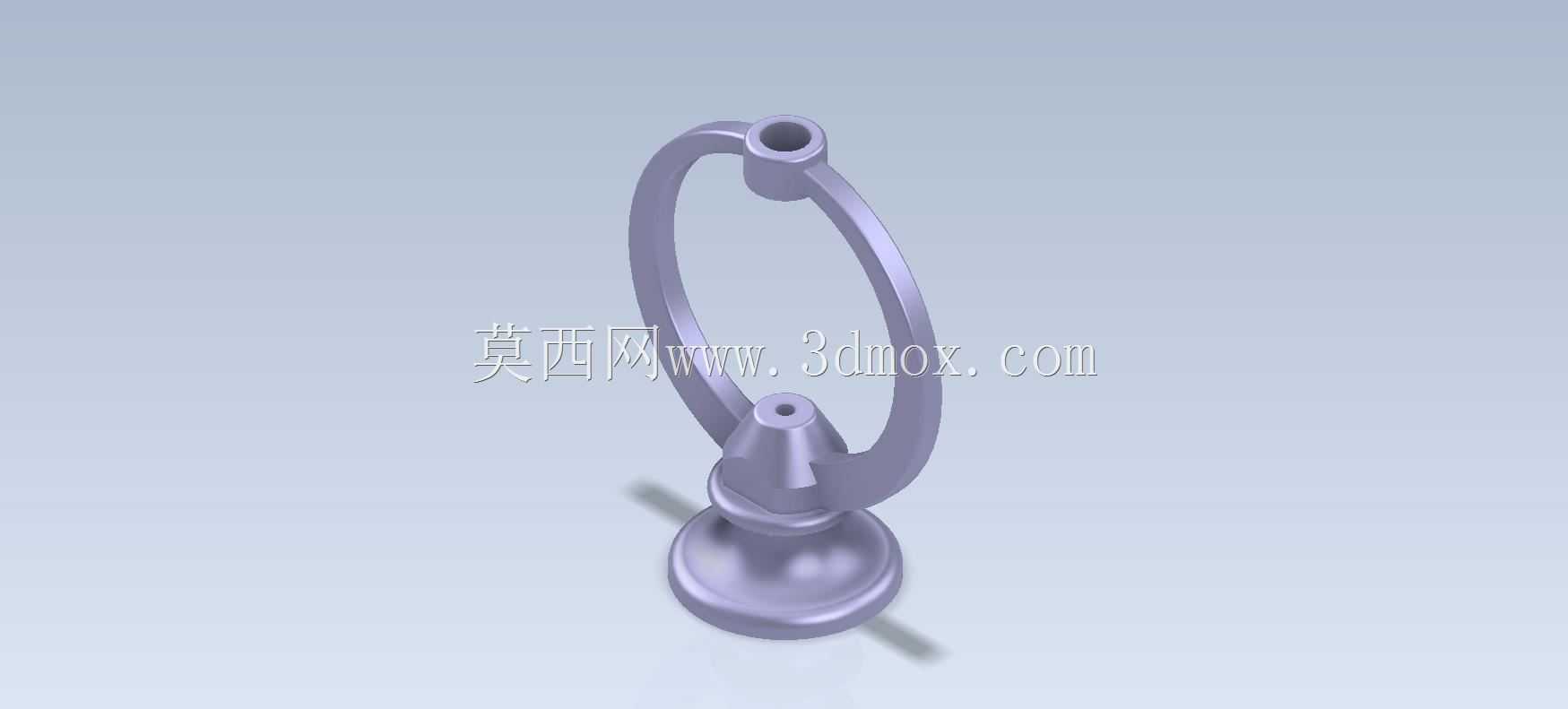

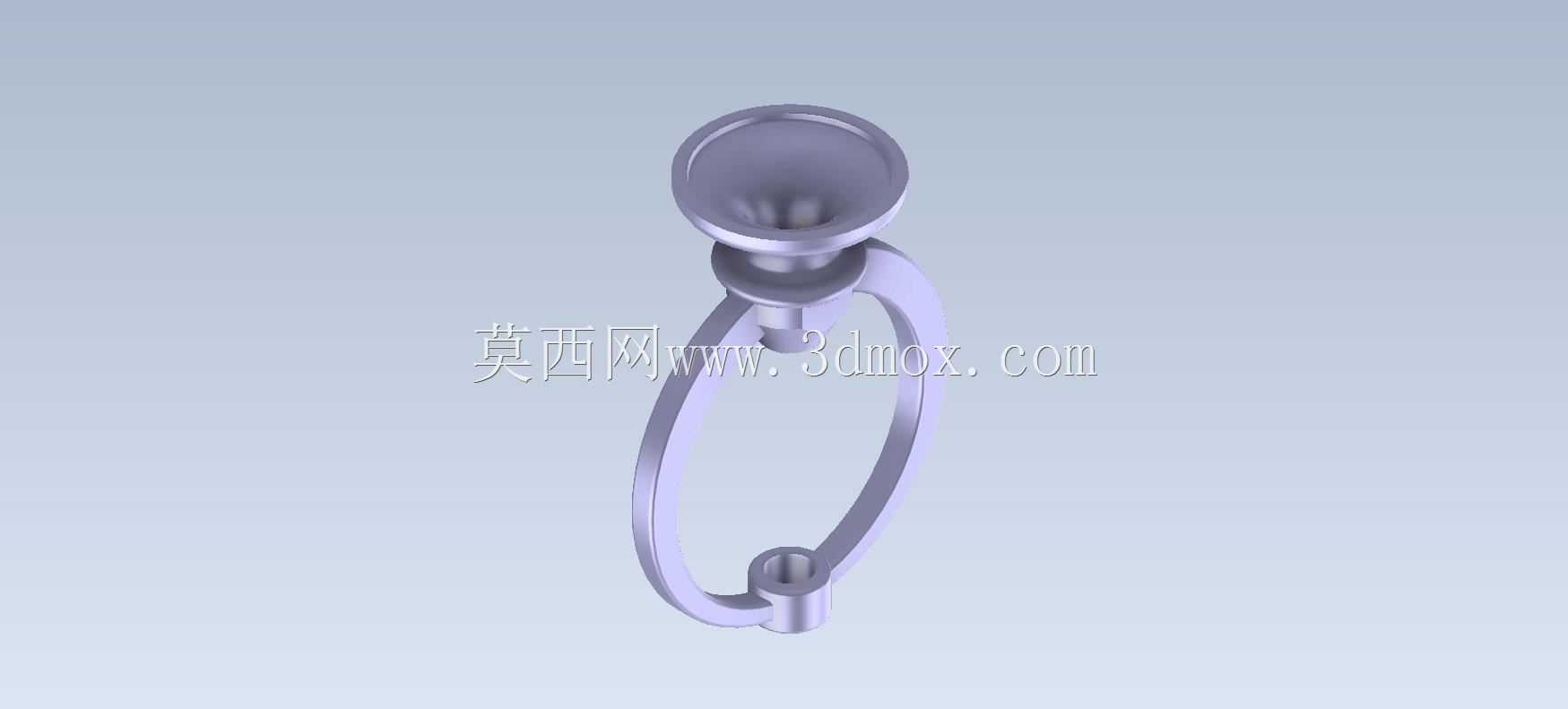

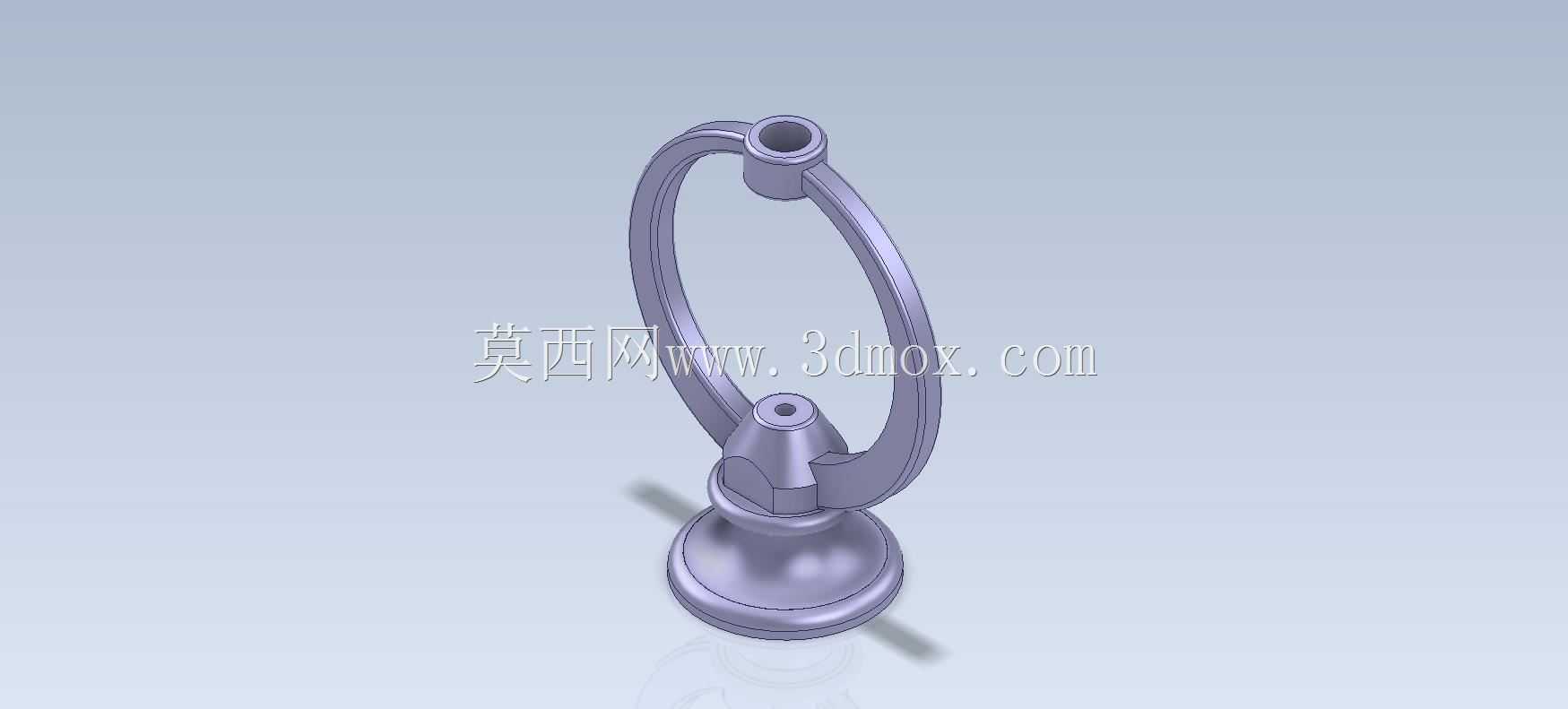

  从功能特性上看,该构件底部采用圆盘式承力基座,基座上方通过锥台过渡段连接铰接回转结构,环形架体上下两端分别设置同轴的安装孔位,用于穿装铰接轴或者被支撑件的固定轴,架体与下方锥台的连接位置设置了铰接配合段,能够让环形架体绕垂直于环形平面的轴线实现一定角度的摆动,上下同轴孔的设计保证了被安装件的回转中心与架体的摆动中心重合,避免调整过程中出现轴线偏移的问题。底部圆盘基座的设计主要是为了增大与安装面的接触面积,降低单位面积的压应力,即使在铝合金材质的工况下,也能保证安装后不会因为局部应力过大出现安装面凹陷或者构件倾斜的问题,锥台过渡段则是为了优化力的传递路径,将环形架体承受的径向、轴向载荷平稳传递到底部基座,避免连接处出现应力集中导致的断裂失效。

  设计思路上,该结构优先保证铰接运动的顺滑性与支撑刚性的平衡,环形架体的截面采用等厚度圆弧设计,既能够减轻整体构件的重量,又能保证环形结构在承受径向载荷时的抗变形能力,架体上下的安装孔位预留了标准的紧固件安装空间,孔口位置做了倒角处理,既方便轴类零件的装配导入,也能去除加工毛刺避免装配时刮伤配合轴的表面。下方的铰接配合段采用小间隙配合设计,配合面的长度经过优化,既不会因为配合面过长导致转动卡滞,也不会因为配合面过短出现摆动间隙过大、支撑刚性不足的问题,锥台段的锥角选取参考了铸件或机加工件的拔模与受力需求,在机加工场景下能够减少刀具的空行程,在3D打印场景下也能减少支撑材料的使用。底部圆盘基座上预留了安装沉孔的位置,能够使用内六角螺钉将整个构件固定在安装平台上,沉孔的深度设计保证螺钉安装后头部不会高出基座表面,避免影响其他构件的平面安装。

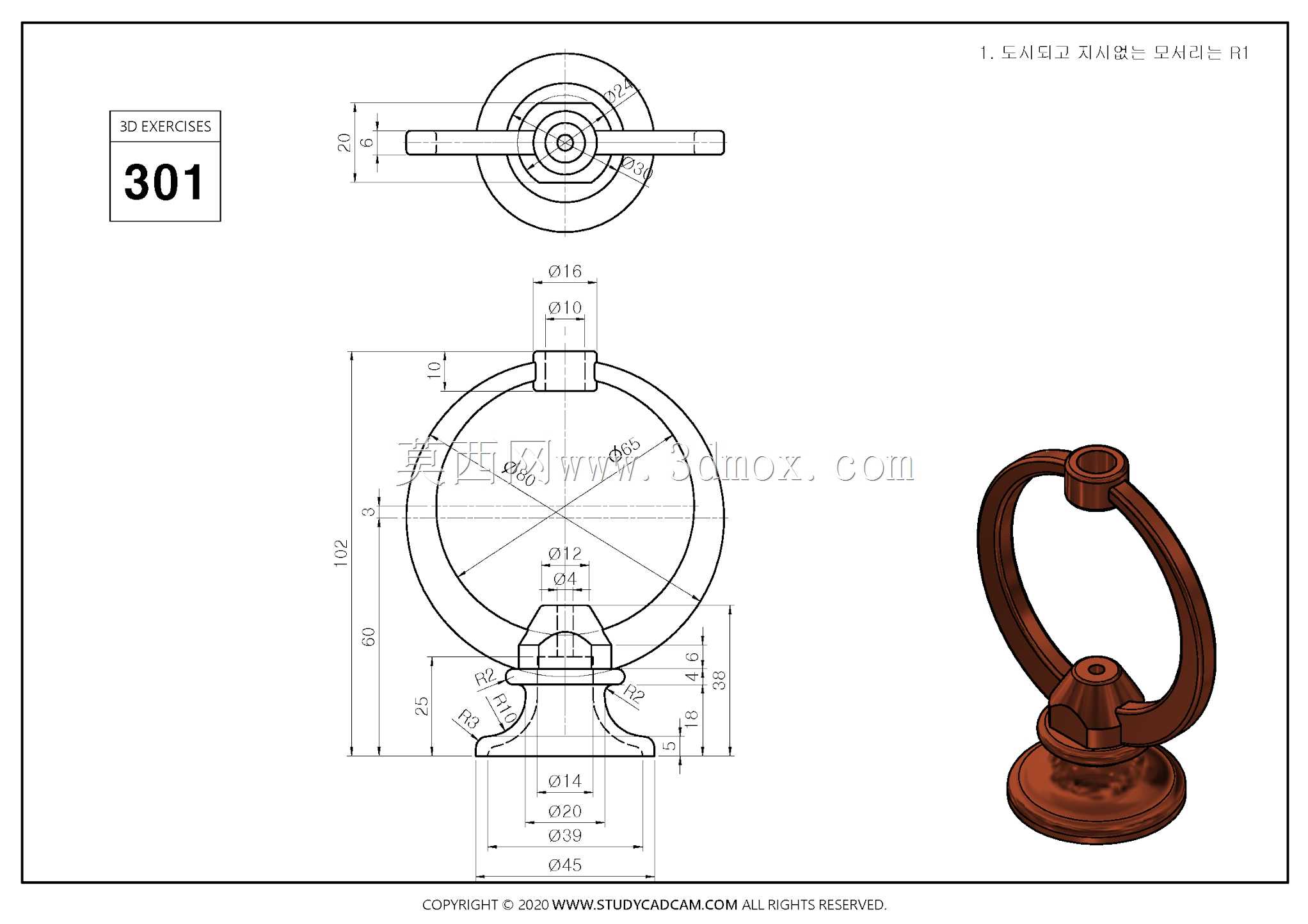

  从外形尺寸与安装边界来看,该构件整体高度控制在小型工装适配的范围内,底部圆盘直径约为整体高度的二分之一,能够保证在常见的20mm间距安装孔位的光学平台或者铝型材工作台上直接安装,不需要额外加装转接板。环形架体的外径小于底部圆盘直径的1.2倍,避免摆动过程中架体外缘与周边安装的其他构件发生干涉,上下安装孔的同轴度公差控制在0.02mm以内,保证穿装的轴类零件不会出现别劲的问题,铰接配合段的轴线与底部安装面的平行度公差控制在0.015mm以内,保证环形架体摆动时的角度精度,满足精密调节场景的使用需求。整个构件的所有棱边都做了R0.5的圆角处理,既避免加工后的锐边划伤操作人员,也能减少应力集中点,提升构件的疲劳强度,在频繁调整角度的使用场景下,不会因为棱边位置的应力集中出现裂纹扩展的问题。实际建模过程中,需要重点关注环形架体与下方铰接段的连接位置的过渡曲面,保证曲面曲率连续,避免加工时出现刀具接刀痕,同时要核算环形架体在最大载荷下的变形量,保证在承受常见的1kg以内负载时,架体的变形量不超过0.01mm,满足精密支撑的使用要求。
