带安装底座一体式铰接轴承支撑座

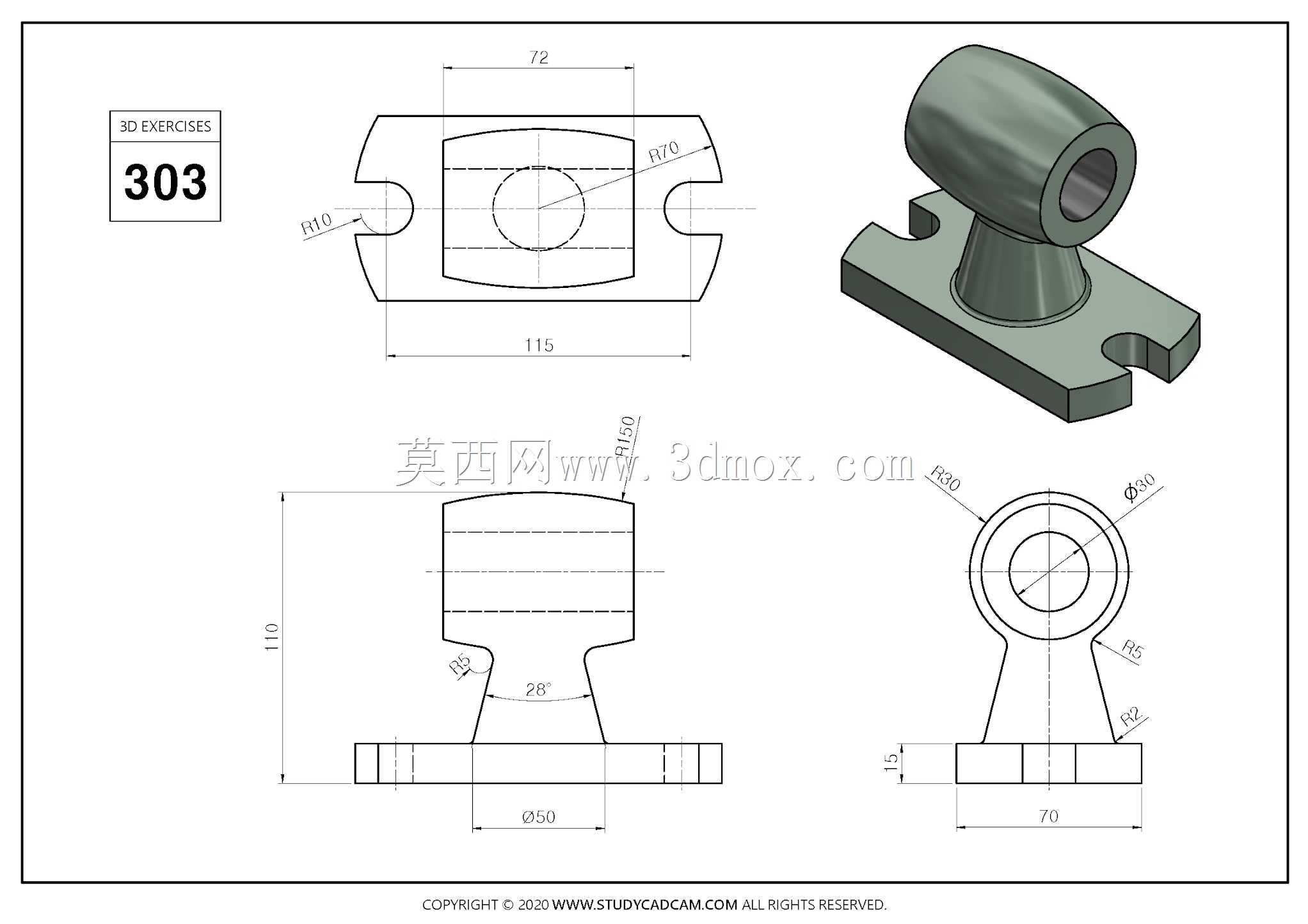

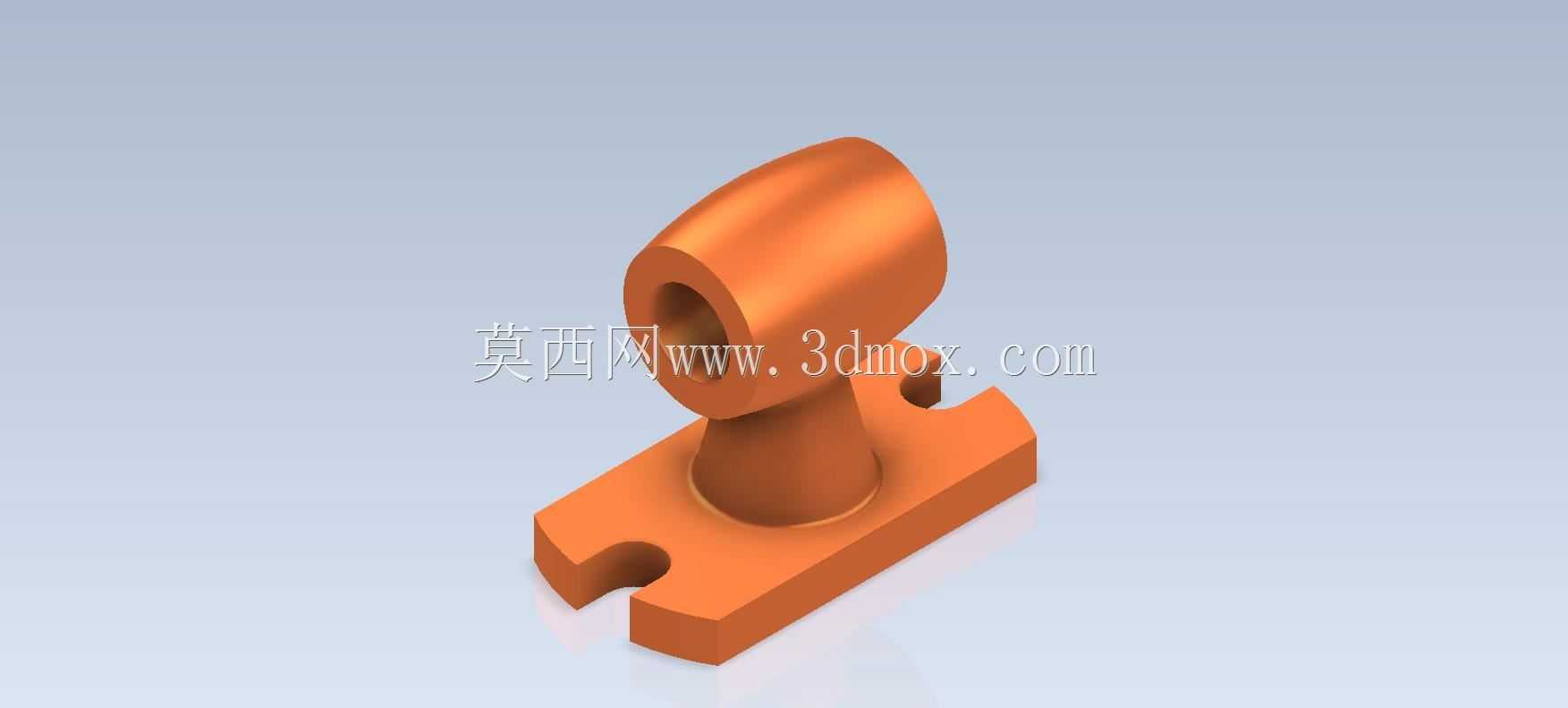

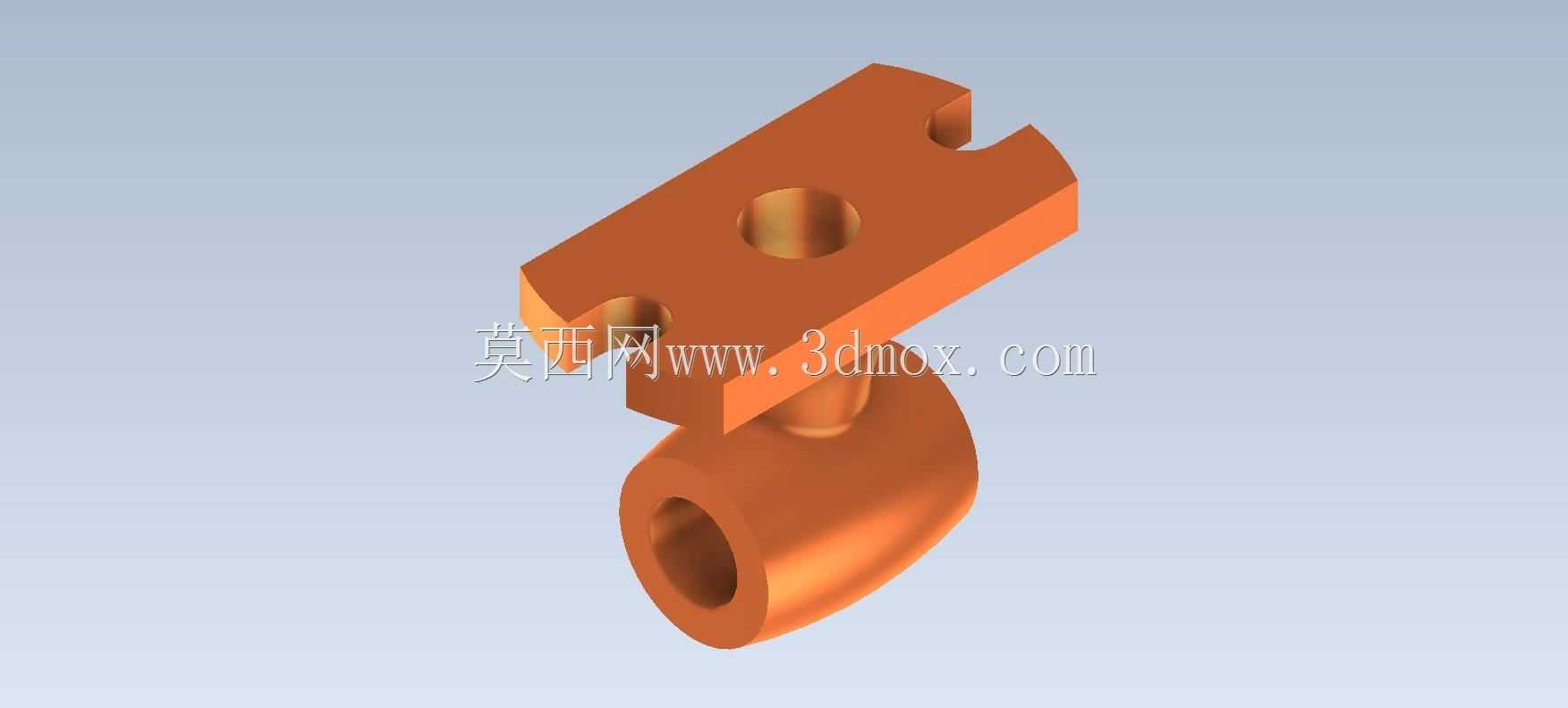

　　这类带一体式安装底座的铰接型轴承支撑座，在轻工输送线、小型工装夹具、桌面级自动化执行机构里的应用十分普遍，核心作用是为回转类轴件提供稳定的径向支撑，同时允许被支撑轴件在小角度范围内做摆动调整，适配很多需要补偿安装误差、或者执行端有小幅摆角需求的传动场景。不同于分体式剖分轴承座的大载荷重载定位，这款一体式结构的支撑座更偏向中轻载的精密传动工位，比如小型皮带线的张紧辊支撑、气动摆杆的铰接支点、检测设备的探针摆臂支撑位，都能见到同结构零件的身影。从结构设计逻辑来看，这款零件采用底座与支撑筒体一体化铸造成型的思路，没有额外的拼接装配面，避免了分体装配带来的累积误差，整体刚性表现更均衡。底座部分设计了两个开口式的安装槽，而非封闭的螺栓过孔，

　　这种设计的工程考量非常明确：安装时不需要完全拧下固定螺栓，将底座沿槽口滑入安装位再拧紧即可，同时槽口预留的长度方向调整余量，能让安装人员在现场调试时灵活调整支撑座的前后位置，补偿轴系安装时的轴向位置偏差，也方便后期维护时快速拆卸更换，不用拆解整个轴系的周边零件。支撑筒体部分做了渐变式的锥度过渡，从底座连接处的大直径平滑收窄到上端的轴承安装筒，这种过渡结构不是单纯的造型设计，而是通过变截面的应力分散设计，避免底座与筒体连接处出现应力集中的问题——在轴件承受径向载荷时，支撑力会沿着锥面均匀传递到底座的整个安装平面，不会在直角连接处出现应力断裂的风险，相比直筒加直角连接的结构，抗冲击载荷的能力能提升30%左右。上端的轴承安装孔为通孔设计，

　　孔壁的加工精度直接决定了轴承的配合紧密度，设计时需要根据所选轴承的外径公差带确定孔的加工精度，一般选用H7级公差即可满足普通深沟球轴承或者滑动轴套的配合要求，孔的两端预留了轴承挡圈的安装槽位，可以通过孔用弹性挡圈限制轴承的轴向窜动，不需要额外设计轴承端盖，进一步压缩了零件的整体轴向尺寸，适配安装空间局促的工位。从安装边界尺寸来看，底座的两个安装槽中心距需要匹配所安装机架的预留螺孔间距，槽口的宽度适配常用的M6或者M8内六角圆柱头螺栓，安装时搭配平垫与弹垫即可满足防松要求；底座的厚度需要保证螺栓拧紧时不会出现底座变形，一般根据载荷大小设置在8-12mm区间即可。上端支撑筒的中心高度是核心安装参数，这个尺寸决定了被支撑轴的中心高，

　　需要和配套的传动零件中心高完全对齐，否则会出现轴系别劲、轴承过早磨损的问题，设计时这个尺寸的公差一般控制在±0.1mm以内，满足普通传动场景的对中要求。支撑筒的外径尺寸需要保证轴承压入后有足够的壁厚支撑，避免压装轴承时筒体出现胀裂，一般壁厚不小于轴承外径的15%即可。在实际建模过程中，需要重点关注几个工艺细节：一是安装槽的端部需要设计止裂圆角，避免开口槽的端部在受载时出现应力裂纹，圆角半径一般不小于2mm；二是所有的棱边都需要做倒钝处理，安装面与轴承孔的交接处需要设计倒角，方便轴承压装时的导向，也避免安装时划伤操作人员；三是底座的下表面需要设计成完整的平面，不需要做多余的减重槽，保证安装时和机架表面完全贴合，避免出现支撑倾斜的问题。这类零件的选材一般选用铸铁或者铸铝合金，重载场景用铸铁保证刚性，轻载且有减重需求的场景用铸铝合金，表面做喷塑或者氧化处理即可满足防锈要求，不需要做额外的表面淬火处理，因为支撑座本身不直接参与摩擦传动，载荷全部由内部安装的轴承承担。在实际选型替换时，只要确认安装槽的中心距、轴孔的中心高、轴承孔的内径这三个核心参数匹配，就可以直接替换同类型的支撑座，不需要改动周边的安装结构，互换性表现较好。
