法兰式带侧接安装座机械构件

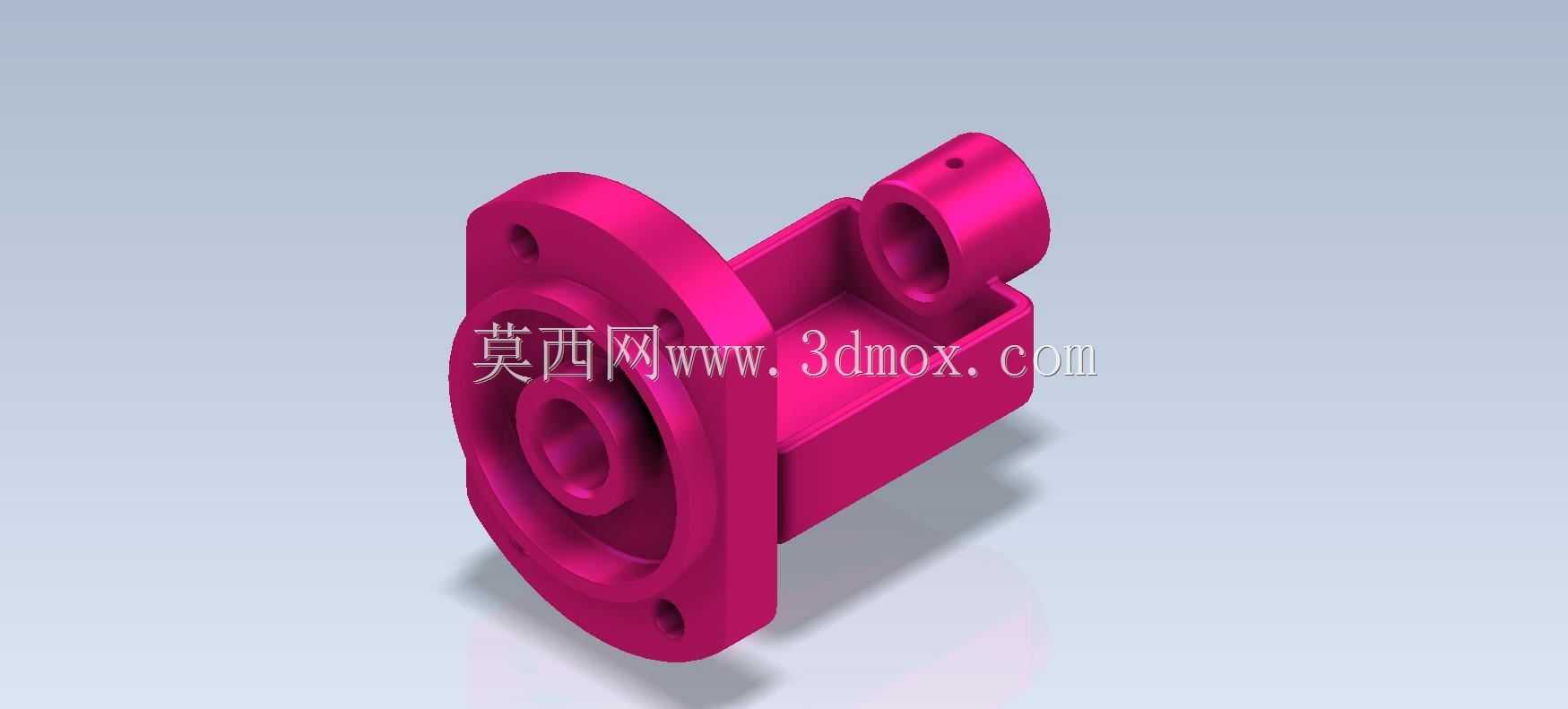

　　这类带侧置筒状接口的法兰式安装座，在流体管路配套、小型动力传输单元的固定场景中十分常见，日常做三维建模练习时，这类零件能覆盖大部分机械结构件的典型特征，很适合用来夯实建模基础。从实际应用来看，这类构件常作为小型气动回路、低压润滑管路的转接固定件，一侧的法兰盘用来贴装在设备壁板或者阀组安装面，通过法兰盘上的三个均布安装孔完成锁紧固定，保证安装面的贴合密封性能，侧上方伸出的筒状结构用来外接管路或者铰接小型传动销轴，中间的敞口型腔则用来容纳阀芯、小型传动拨叉或者管路转接接头，避免外接部件和安装面之间出现干涉。

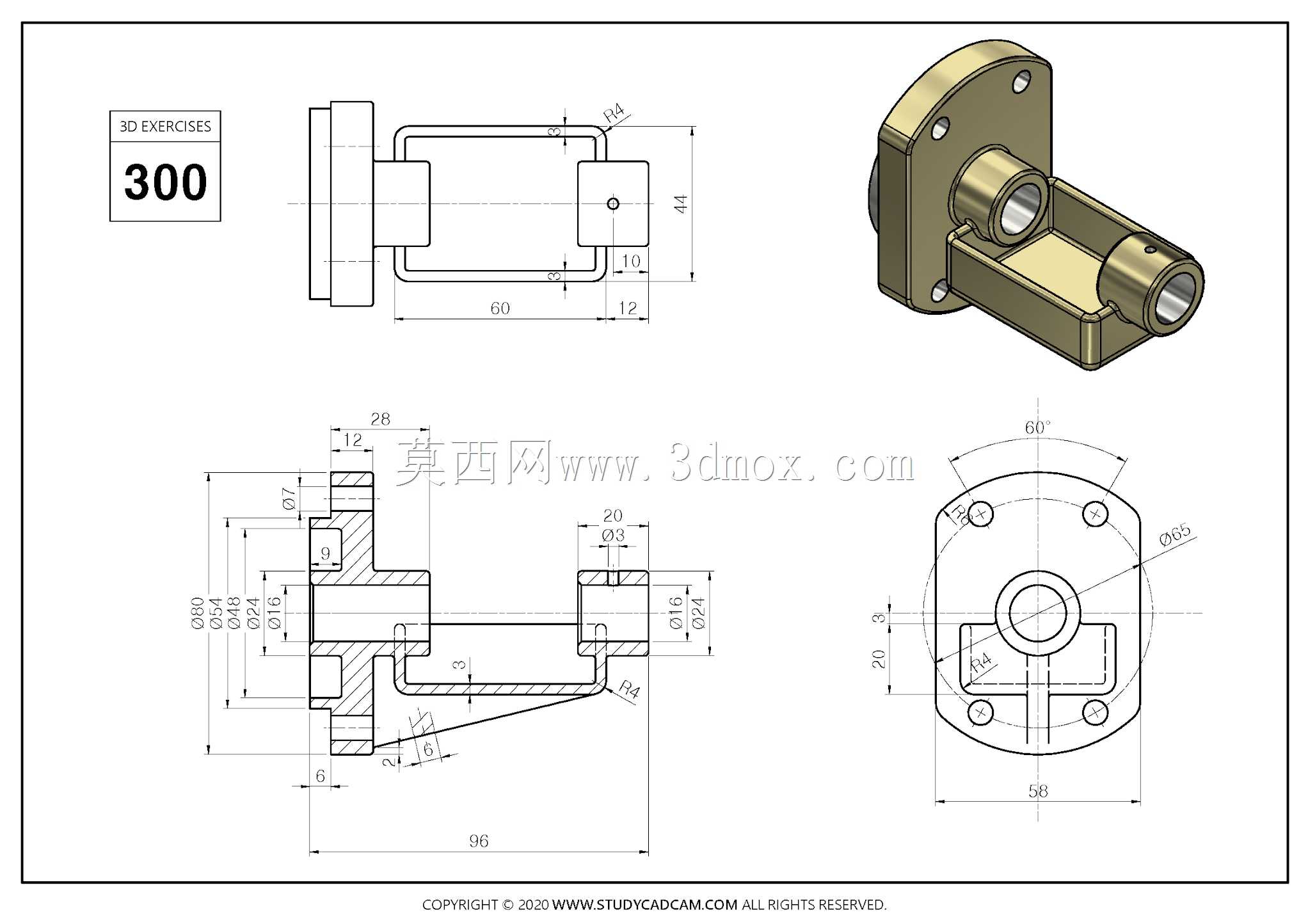

　　做这类零件的结构设计时，首先要敲定安装边界：法兰盘的基准面是整个零件的安装定位基准，所有形位公差都要以这个面为基准展开，法兰盘上的安装孔位置要匹配对应安装面的预留孔位，孔边到法兰外圆的距离要保证螺栓安装时的扳手空间，不能出现螺栓无法拧入的情况。侧置的筒状接口轴线和法兰盘基准面的平行度、和主型腔的位置度需要严格控制，不然外接管路或者销轴装上去之后会出现别劲的问题，长期运行容易出现密封泄漏或者销轴磨损过快的故障。主型腔的壁厚要均匀，拐角处要做合适的铸造圆角或者加工倒角，避免应力集中，要是采用注塑或者铸造成型工艺，均匀的壁厚还能减少成型过程中的缩痕、变形缺陷，提升成品率。

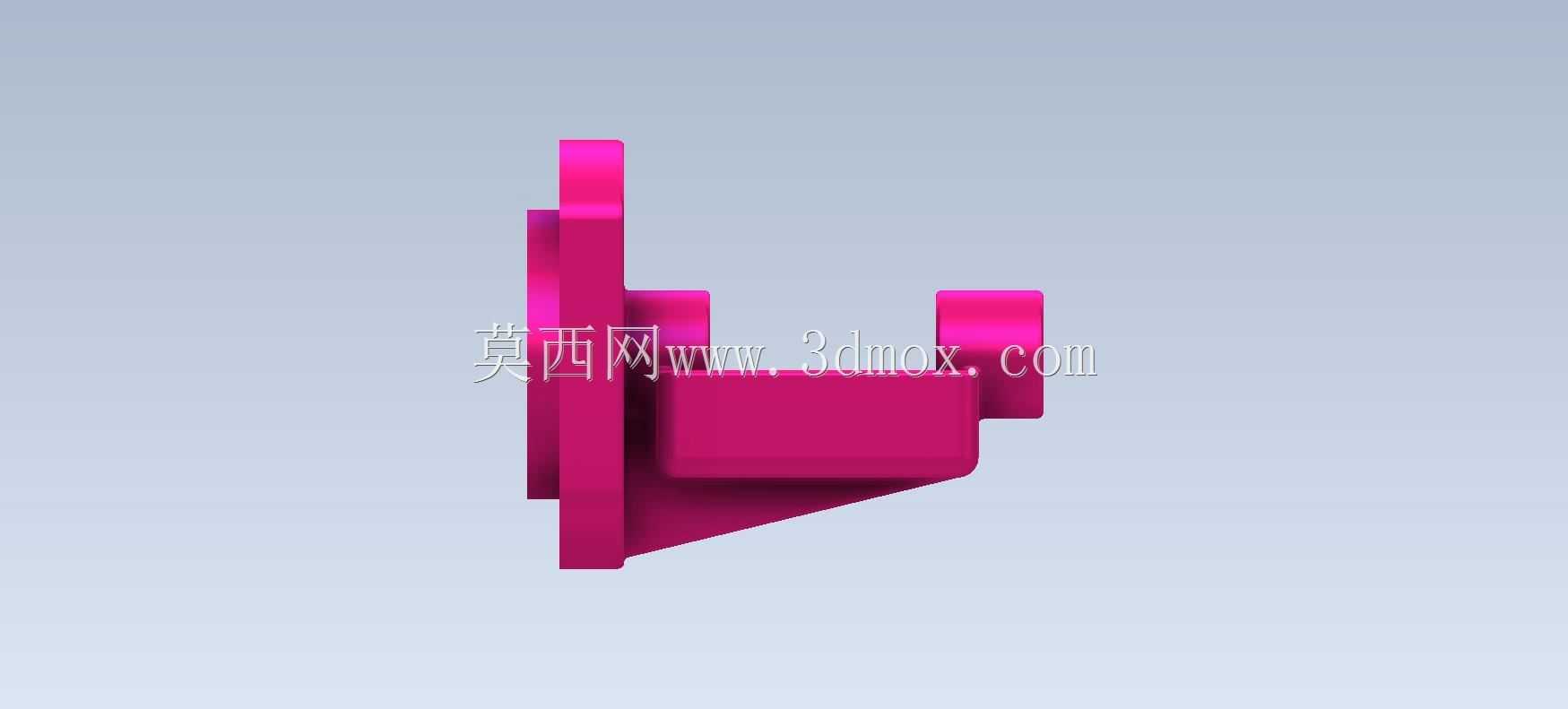

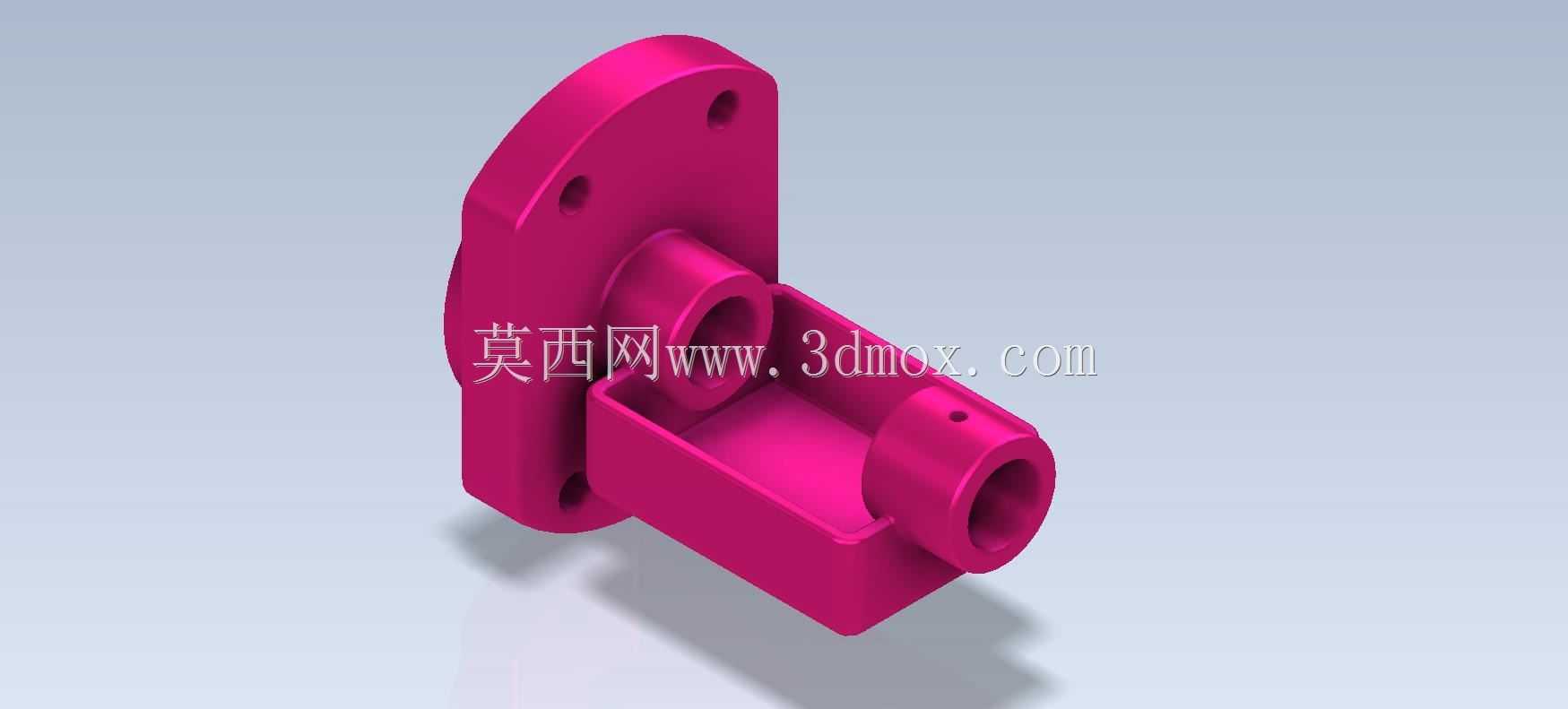

　　建模过程中，这类零件的特征拆分逻辑很清晰，先以法兰安装面为草图基准绘制法兰的外轮廓、中心通孔和安装孔，拉伸得到法兰基体，之后在法兰基体的一侧绘制主型腔的外轮廓草图，拉伸得到盒状的主体结构，再在主体结构的上方绘制侧置筒的截面轮廓，拉伸得到筒状结构，之后对各个特征做合并或者切除操作，先做出主型腔的内部空腔，再加工出侧置筒的内孔，最后给所有锐边倒圆角、给安装孔和配合孔做倒角处理。需要注意的是，主型腔和侧置筒的相交位置要做合理的圆角过渡，不能出现尖锐的相贯线，不然实际加工或者成型的时候，这个位置很容易出现应力集中导致的开裂。

　　从安装适配的角度来说，这类零件的整体外轮廓不能超出安装面的预留空间，侧置筒的伸出长度要匹配外接部件的安装距离，不能过长导致和周边其他零部件发生运动干涉，也不能过短导致外接部件无法可靠固定。法兰盘的厚度要满足安装锁紧时的强度要求，不能在螺栓锁紧的时候出现法兰变形，导致密封面失效。主型腔的内部尺寸要和容纳的部件留有合适的配合间隙，既要保证内部部件能顺利装入，又不能间隙过大导致部件在型腔内部晃动，影响整个单元的运行稳定性。

　　在日常的建模练习中，这类零件能很好地训练草图绘制、特征拉伸、切除、圆角倒角等基础建模命令的使用，还能帮助练习者建立基准意识，理解机械零件中安装基准、设计基准的重合原则，对后续做复杂装配体的设计有很大的帮助。实际生产中，这类零件根据使用场景的不同，可以采用铝合金压铸、工程塑料注塑或者碳钢切削加工的方式制作，不同材质对应的壁厚设计、圆角大小也会有细微的调整，比如采用塑料注塑的时候，壁厚一般控制在2-4mm，脱模斜度要取1-1.5度，方便零件从模具中脱出；采用金属切削加工的时候，壁厚可以适当做薄，但是要保证加工过程中零件不会因为夹持力出现变形。
