带侧通接口的法兰式斜置管接头结构

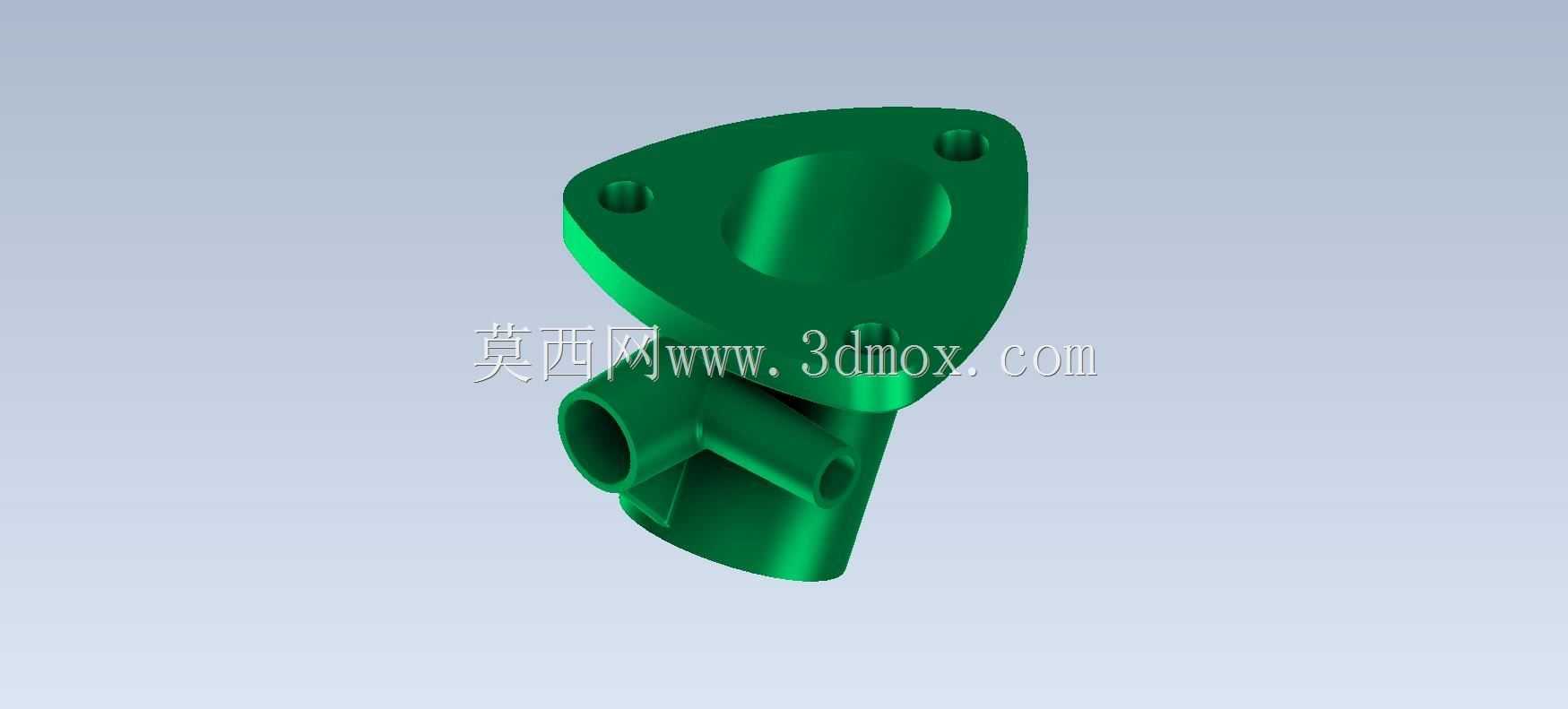

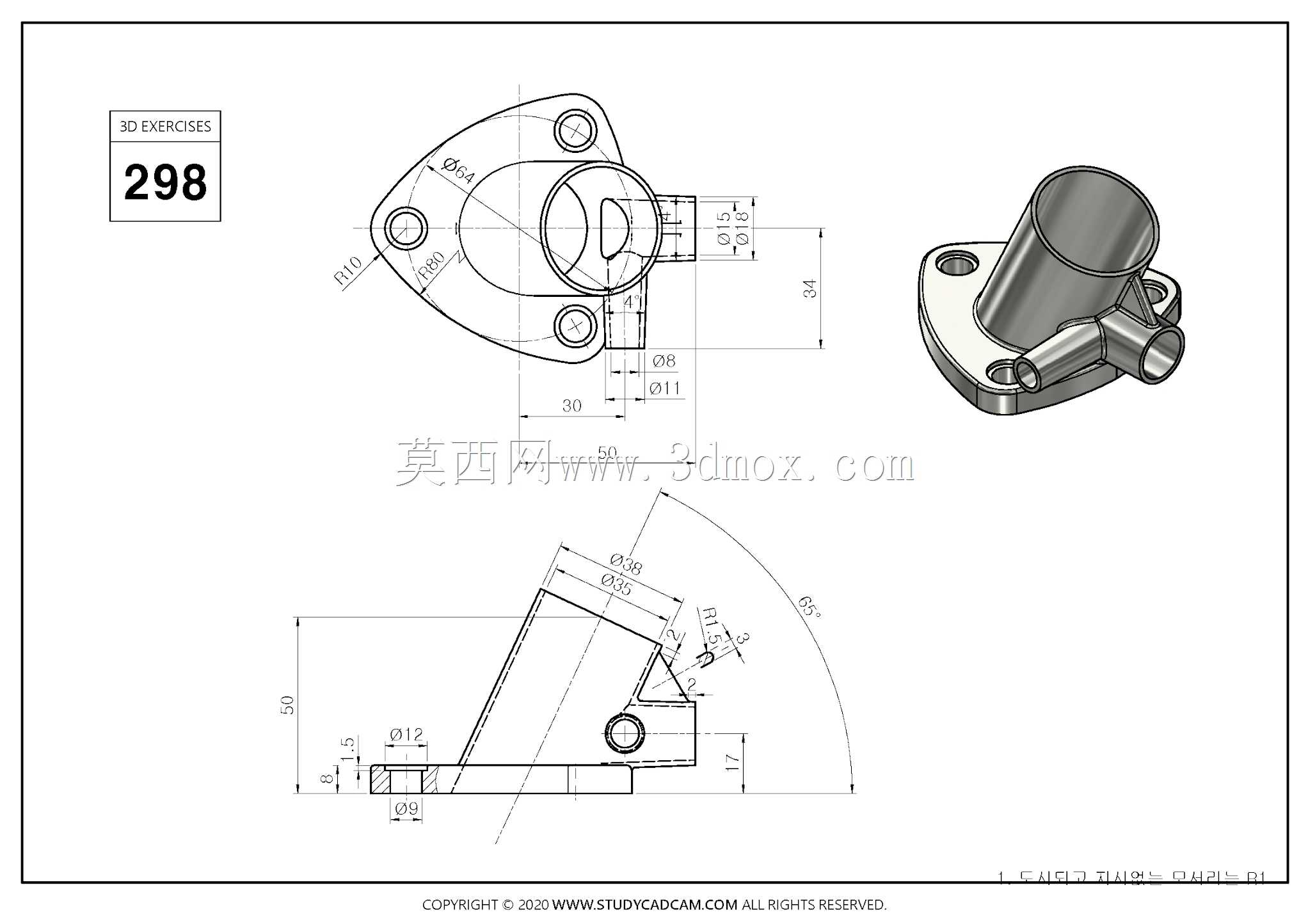

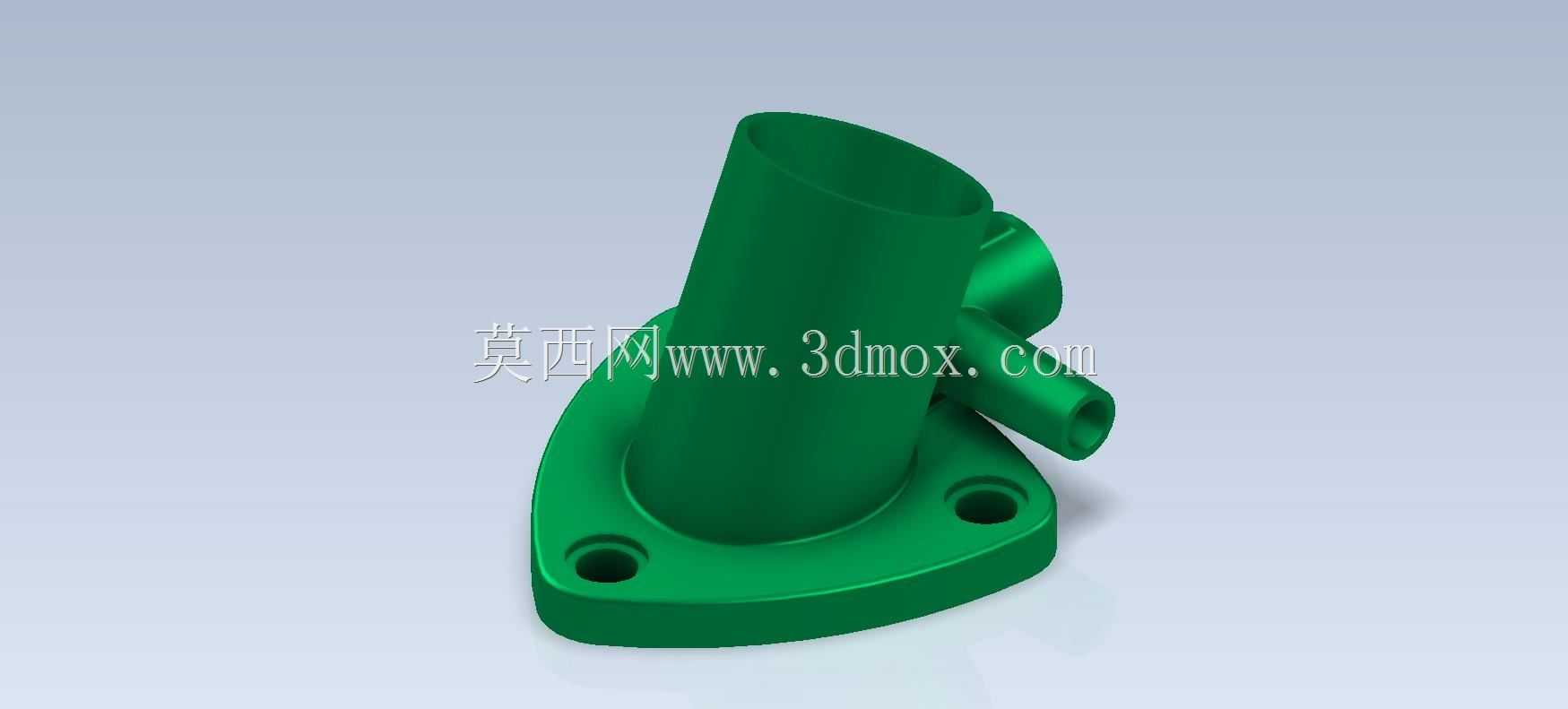

　　这类带侧通接口的法兰式斜置管接头，在中小流量流体输送管路系统中应用十分普遍，常见于小型气动控制回路、低压润滑管路、实验台流体分配单元这类场景，核心作用是实现主路流体的转向输送，同时通过侧部的小通径接口完成支路取流、压力检测或者排气排空的功能，不需要额外在管路上加装三通接头，能有效减少管路的连接节点，降低流体泄漏的风险点。从结构设计逻辑来看，主体采用斜置的主通径筒体，和底部的三角形法兰安装基座做一体化融合，主筒体的倾斜角度是根据实际管路的走线方向确定的，能够避开周边其他设备的安装干涉，不需要额外增加弯管段来调整管路走向，能缩短管路的整体布置长度，降低流体在管路内的沿程阻力损失。底部的安装法兰采用三角形布局的安装孔设计，

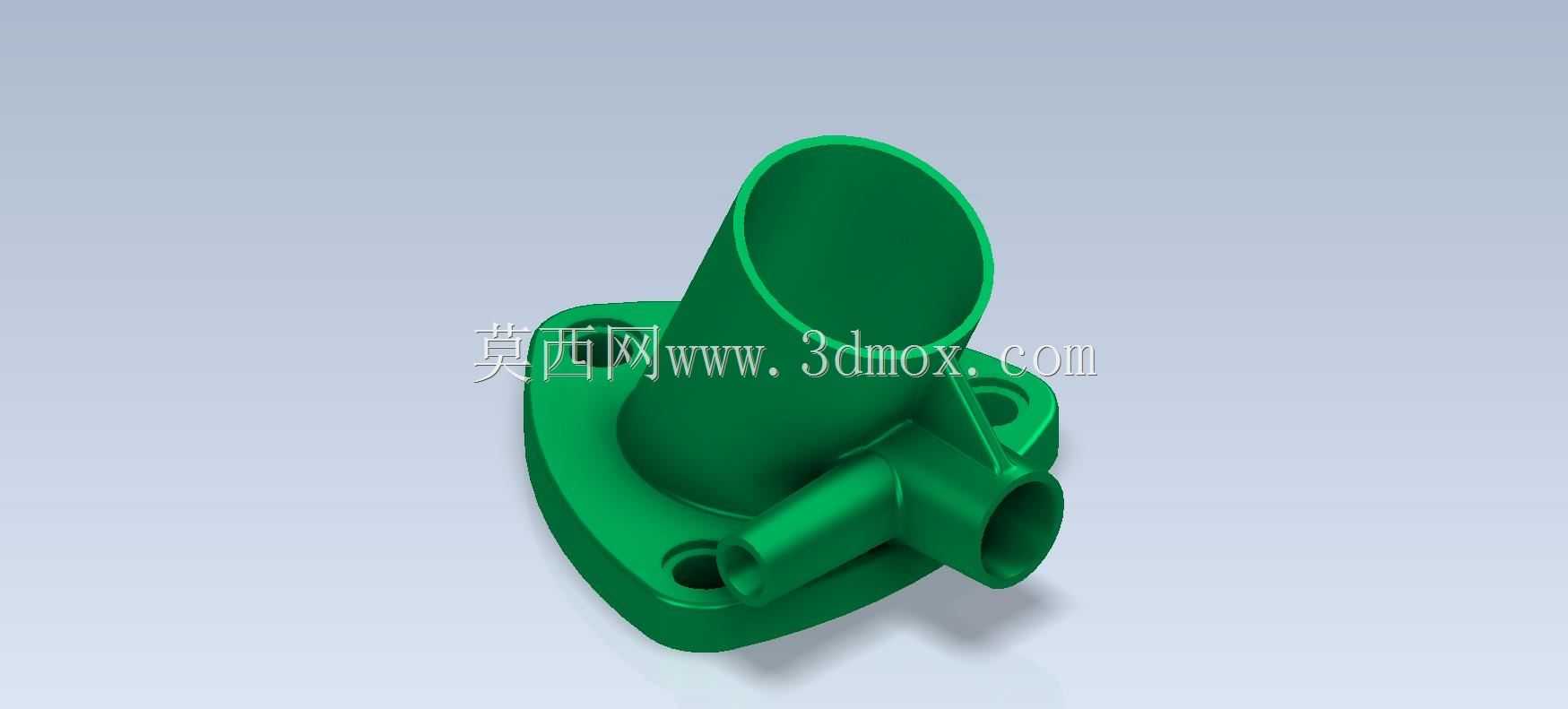

　　相比常规的圆形四孔法兰，三角形布局在有限的安装空间里能获得更稳定的支撑效果，三个安装孔的位置避开了主筒体和侧接口的投影区域，安装时可以直接从法兰上方穿入固定螺栓，不需要在安装基座下方预留螺栓操作空间，适合安装在设备壁板、阀组集成块这类安装空间局促的位置，法兰和安装面接触的端面做了精加工平面处理，安装时配合密封垫片就能实现端面静密封，不需要额外加工密封槽，降低了配合面的加工难度。侧部的两个接口一大一小，大尺寸的侧接口和主筒体内部直接连通，主要用于支路流体的进出，小尺寸的斜向接口一般用于连接压力检测表、排气阀或者流量传感器，接口的轴线和主筒体轴线呈固定夹角，能避免外接元件和主路管路产生位置干涉，接口端部都做了标准的外圆倒角，

　　方便管路或者接头的快速插接装配。从安装边界来看，这类零件的整体轮廓尺寸偏小，主筒体的高度根据通径大小匹配，法兰的最大外轮廓不会超出主筒体投影过多，安装时只需要在固定面上加工三个对应位置的螺纹孔或者光孔，固定螺栓的长度只需要满足法兰厚度加垫片厚度的锁紧要求即可，不需要过长的螺栓穿过整个安装壁板。设计这类结构的时候，首先要确定主通路的通径大小，根据管路内的流体流量、流速要求计算主筒体的内径，壁厚根据工作压力选取，低压工况下的壁厚不需要过厚，能满足强度要求即可，避免不必要的材料浪费；主筒体的倾斜角度需要结合实际管路的走向确定，要保证外接管路安装后不会和周边的其他零部件产生碰撞，同时要兼顾流体在转向处的流道顺滑性，

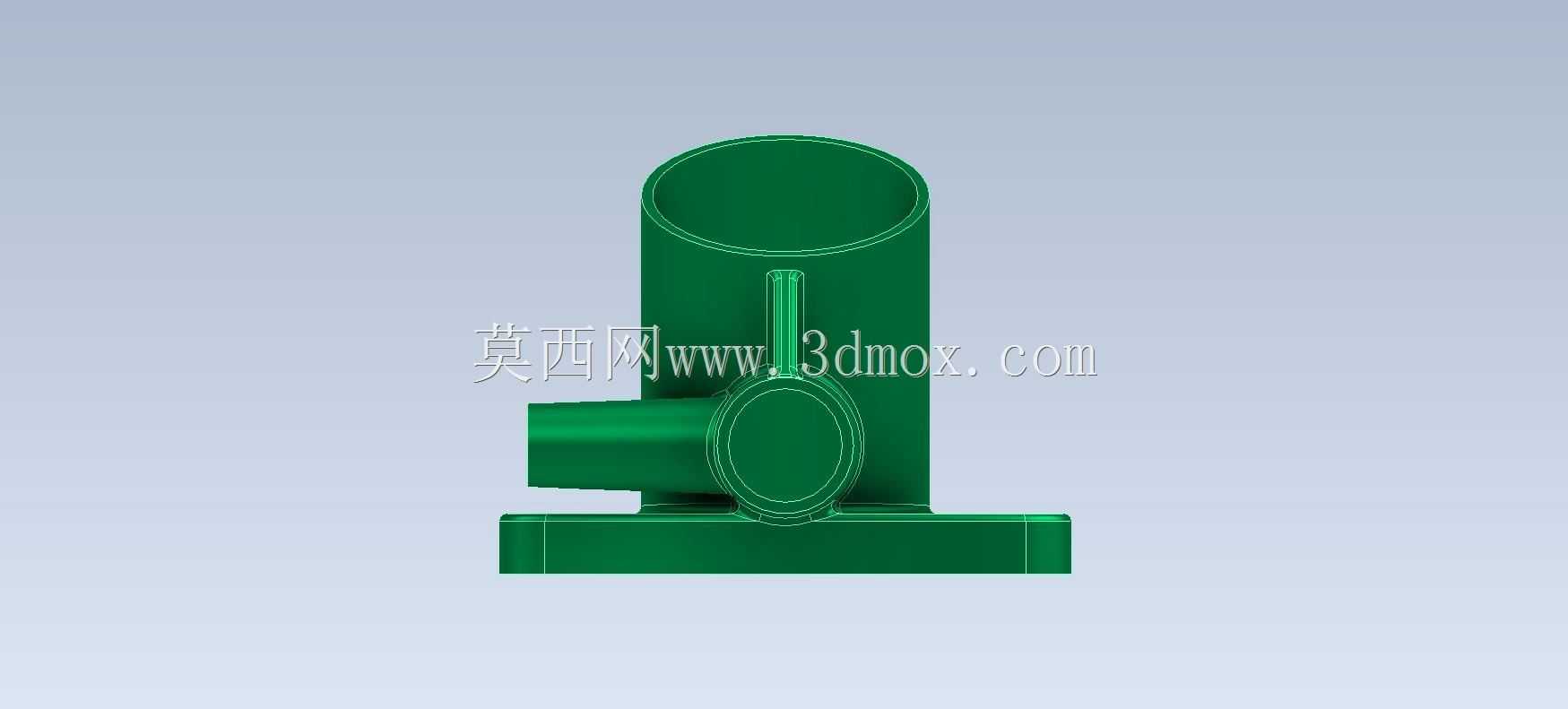

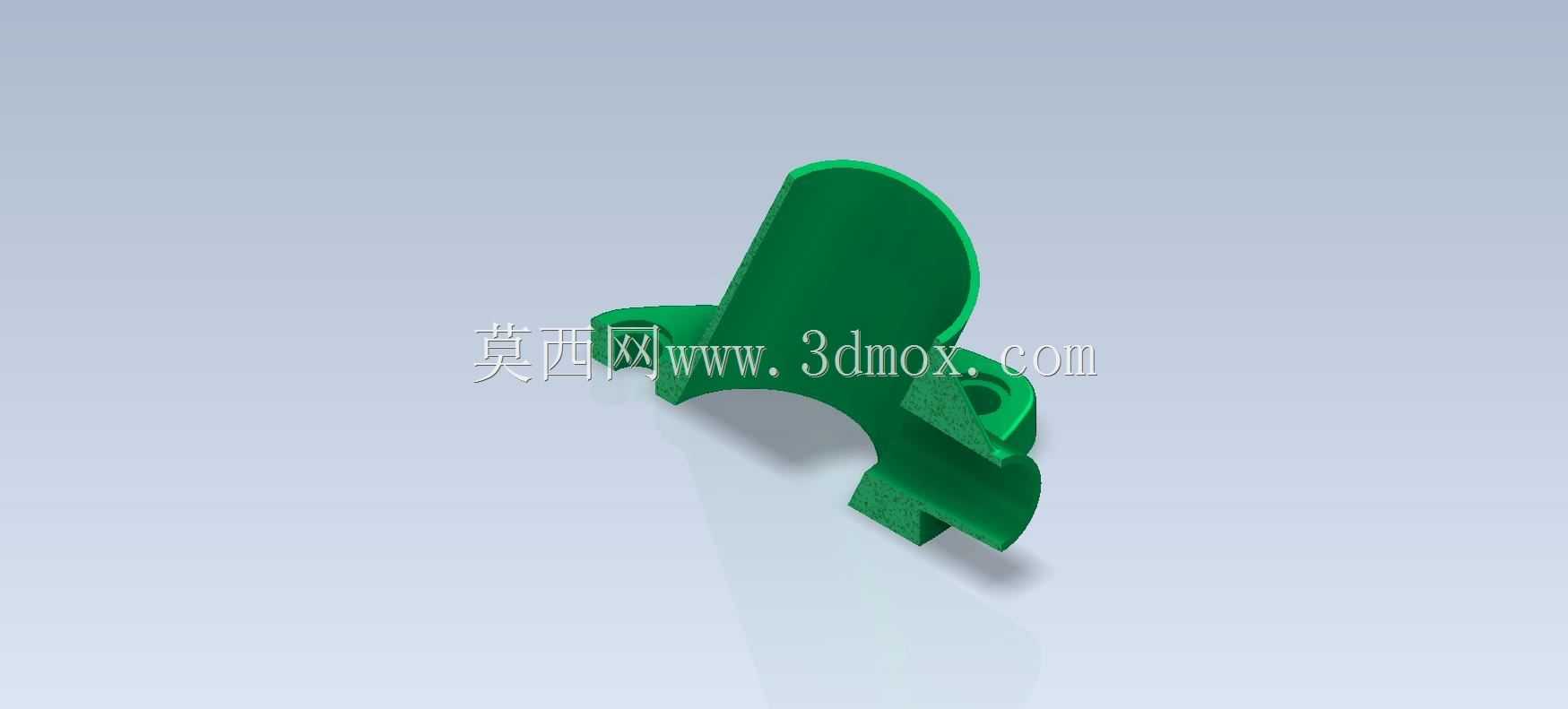

　　主筒体和法兰连接的位置做了大圆角过渡，避免应力集中，同时减少流体在转角处的涡流损失。侧接口的位置设置在主筒体的中下部，距离法兰端面有足够的距离，保证侧接口外接元件的时候，扳手操作空间充足，不会被法兰面干涉，侧接口和主筒体的连接位置同样做了圆角过渡，避免连接处的应力集中，在承压工况下不会出现开裂问题。法兰上的三个安装孔位置做了均匀分布设计，每个安装孔的中心到主筒体中心的距离一致，保证锁紧的时候法兰面受力均匀，不会出现偏压导致密封失效的问题，安装孔的孔径比配套螺栓大0.5-1mm，能补偿一定的安装位置误差，降低安装时的对位难度。这类零件一般采用硬质塑料或者铸铝材质加工，适合低压、常温的流体工况，如果是用于高压油路或者腐蚀性流体场景，只需要更换对应的材质，调整壁厚参数即可，整体结构的通用性很强，通过调整主筒体通径、倾斜角度、侧接口尺寸，就能适配不同的管路布置需求，在小型自动化设备、实验装置、小型流体控制设备里的应用频次很高，建模的时候需要重点保证各段流道的同轴度，以及法兰安装面的平面度，避免安装后出现密封泄漏或者管路对接错位的问题，同时各连接处的圆角过渡要自然，既保证结构强度，也能优化流体的通过性能。
