带双侧安装耳的多孔法兰式机械支座结构

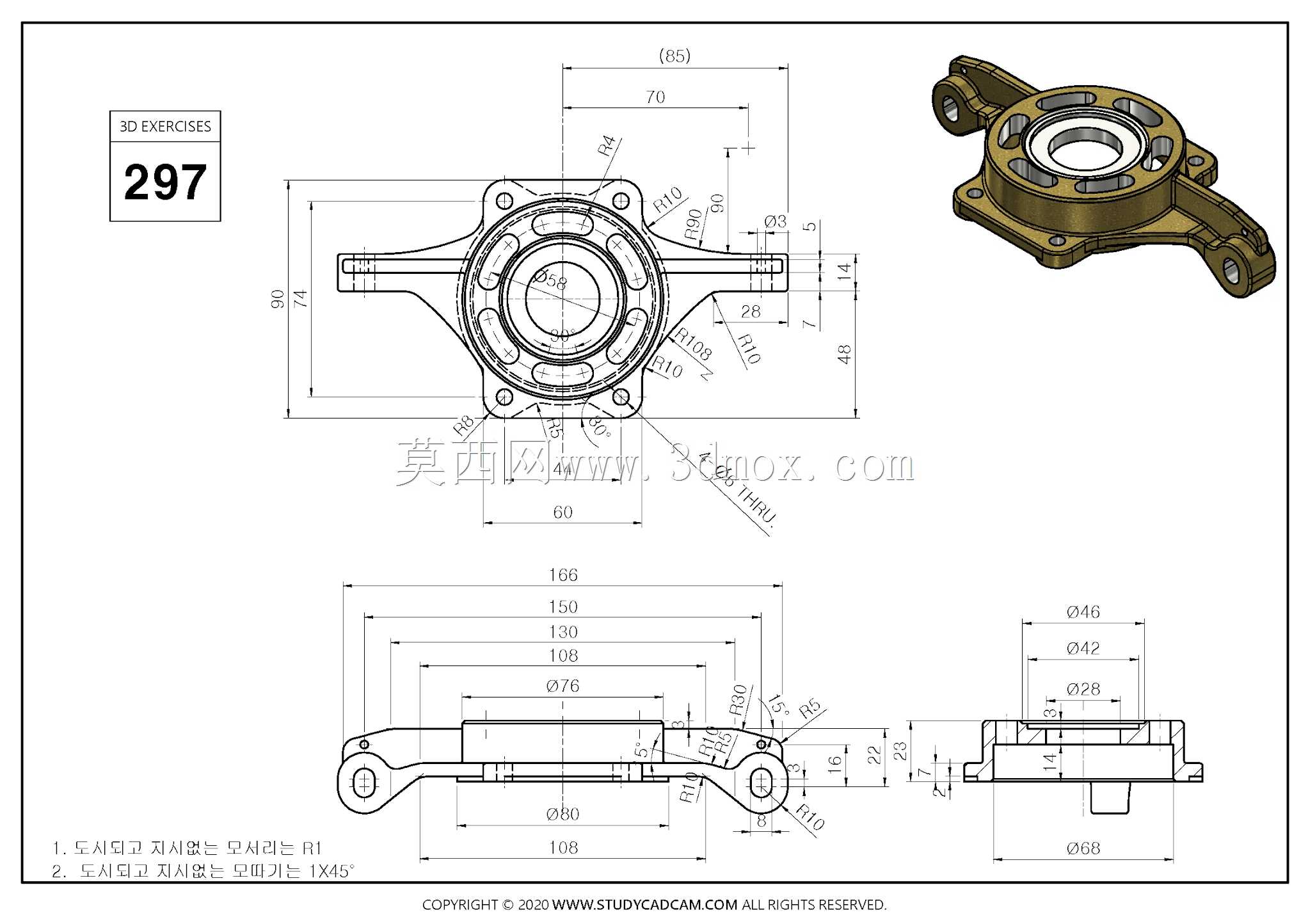

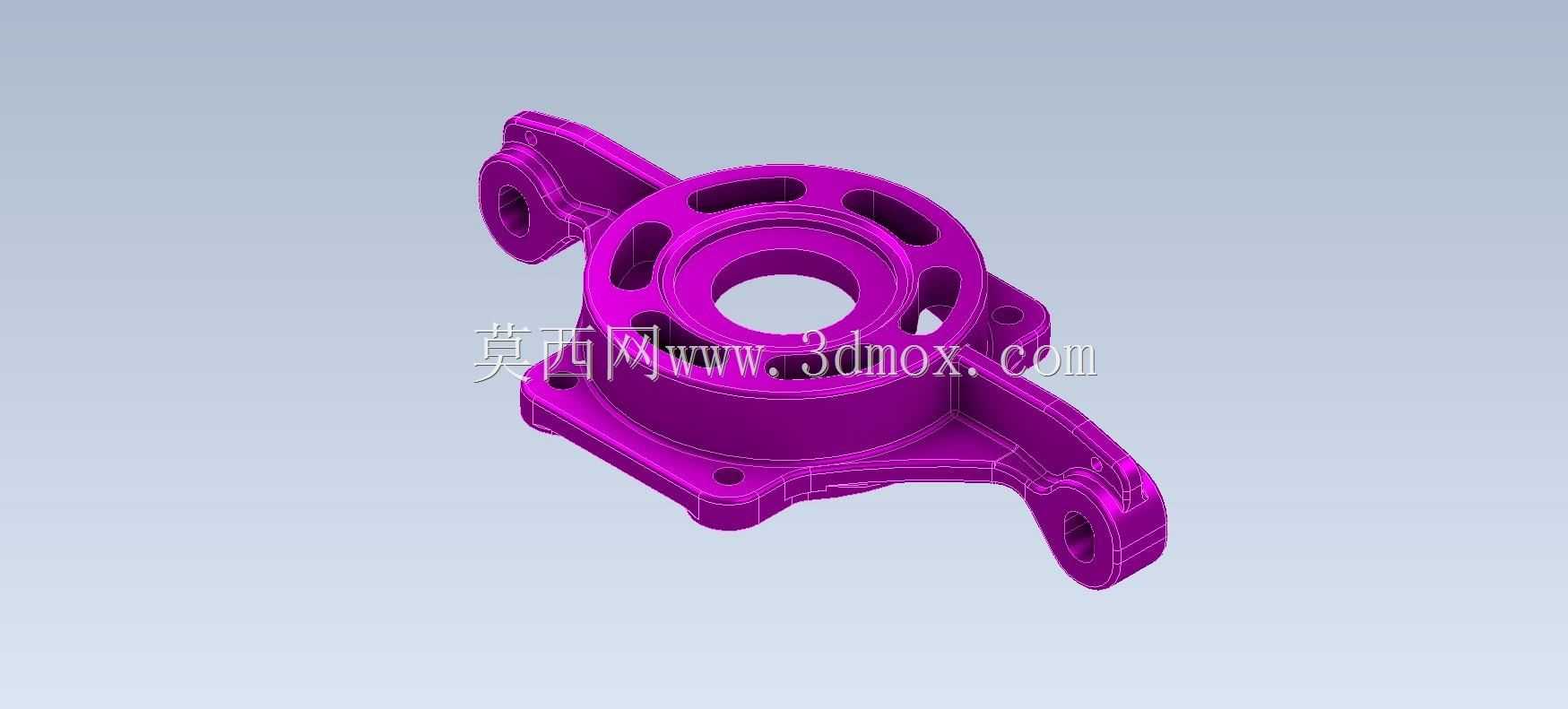

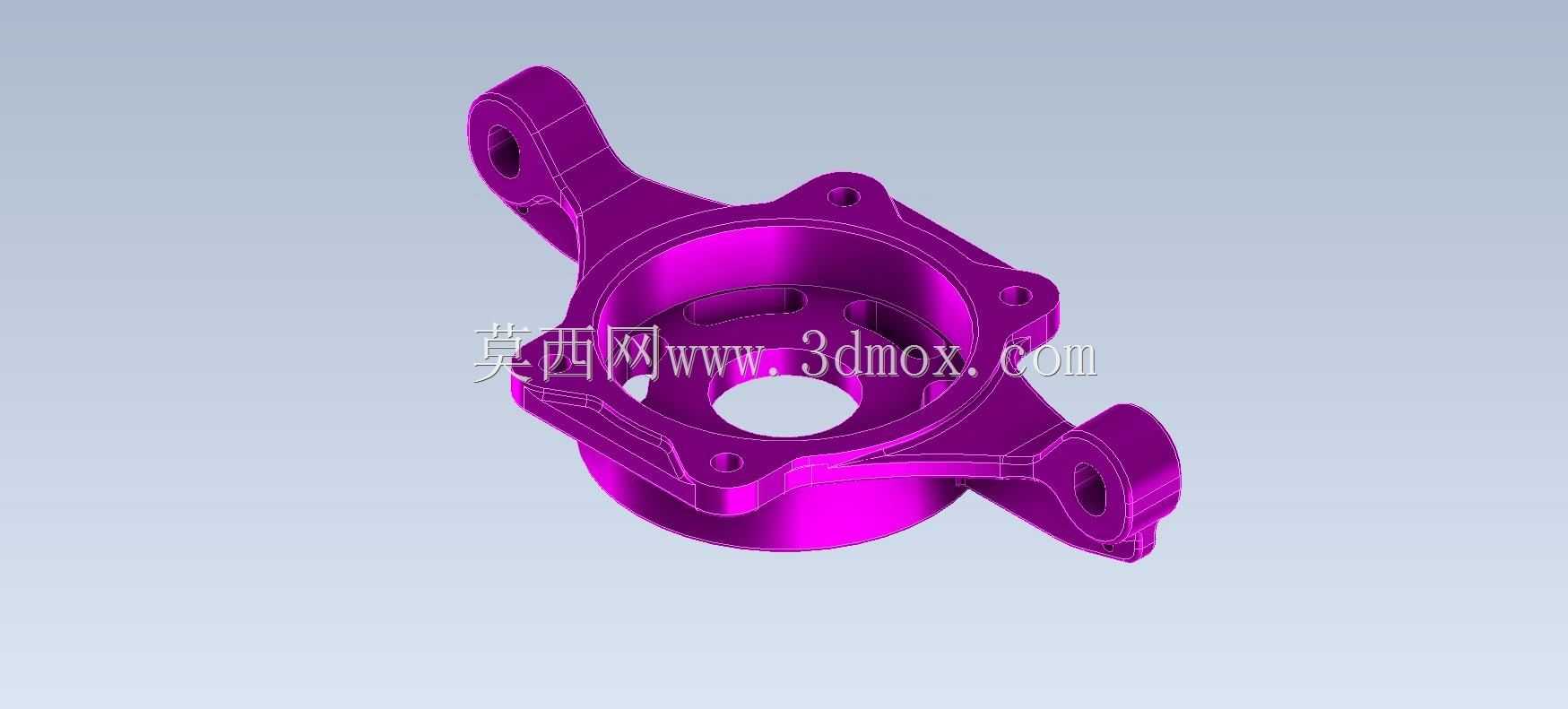

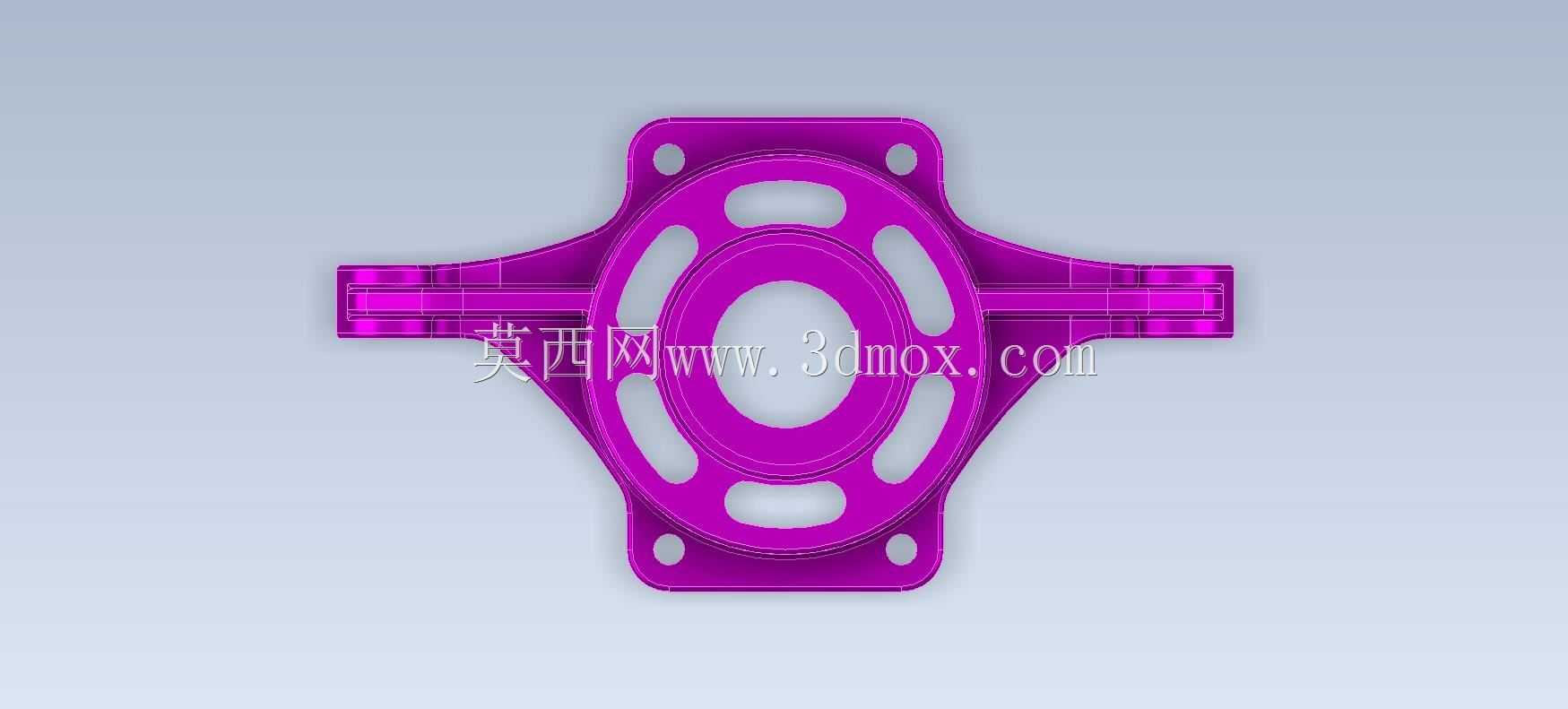

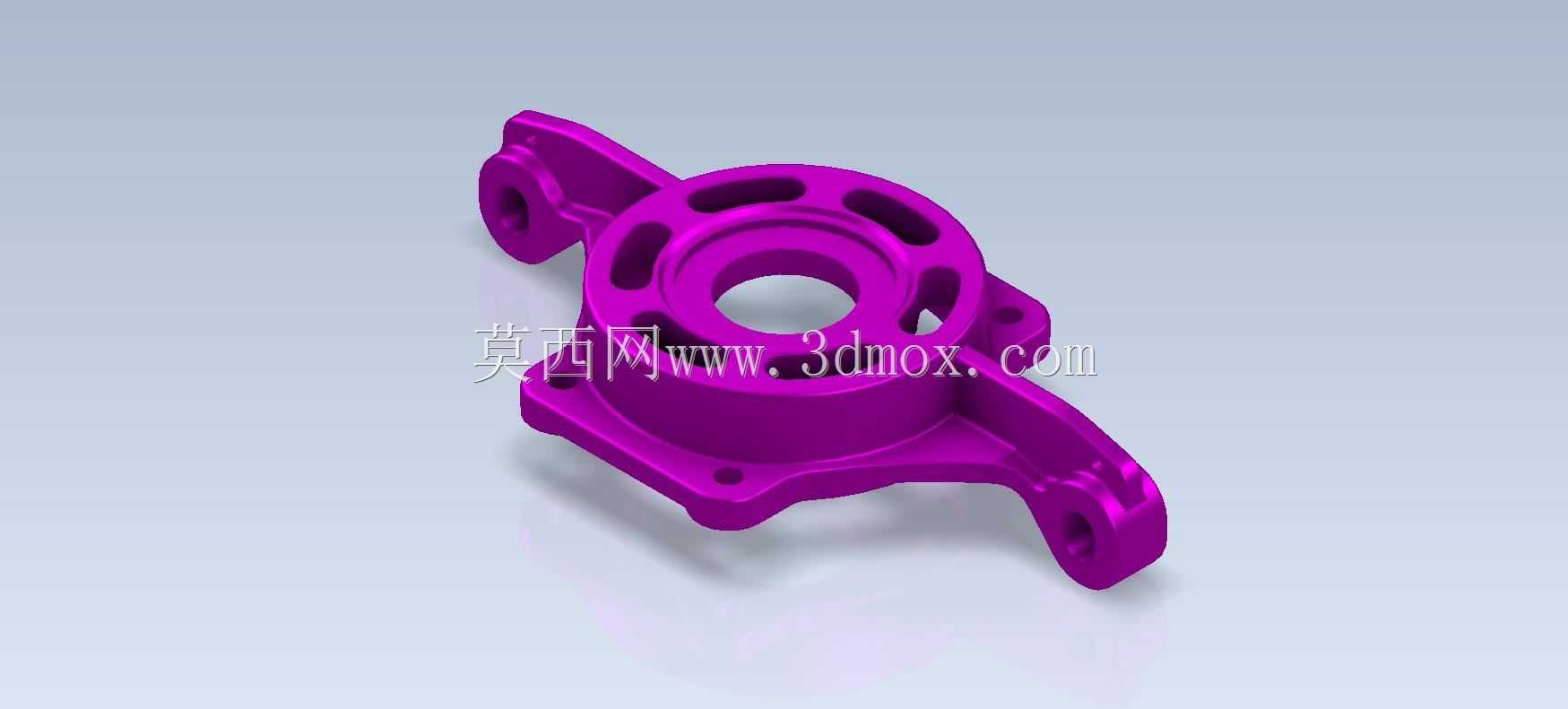

　　这类带双侧延伸安装耳的法兰式支座结构，常应用在小型动力传输单元、流体控制组件或是便携通讯设备的内部支撑场景中，作为核心部件的承载基座，既要承担上部回转类零件的径向与轴向载荷，也要通过两侧的安装耳完成与设备壳体、机架的刚性固定，避免设备运行过程中出现部件偏移、振动异响的问题。从结构设计逻辑来看，主体采用带中心通孔的阶梯式法兰腔体，中心通孔的尺寸匹配对应回转轴、管路或是接插件的穿装需求，通孔周边的环形凸台做了加厚处理，用来提升孔位的抗挤压强度，避免长期受载后出现孔位变形、配合间隙超差的问题。法兰端面上均匀分布的多个沉头孔与镂空槽，一方面是为了通过紧固件完成上部配套零件的锁紧固定，

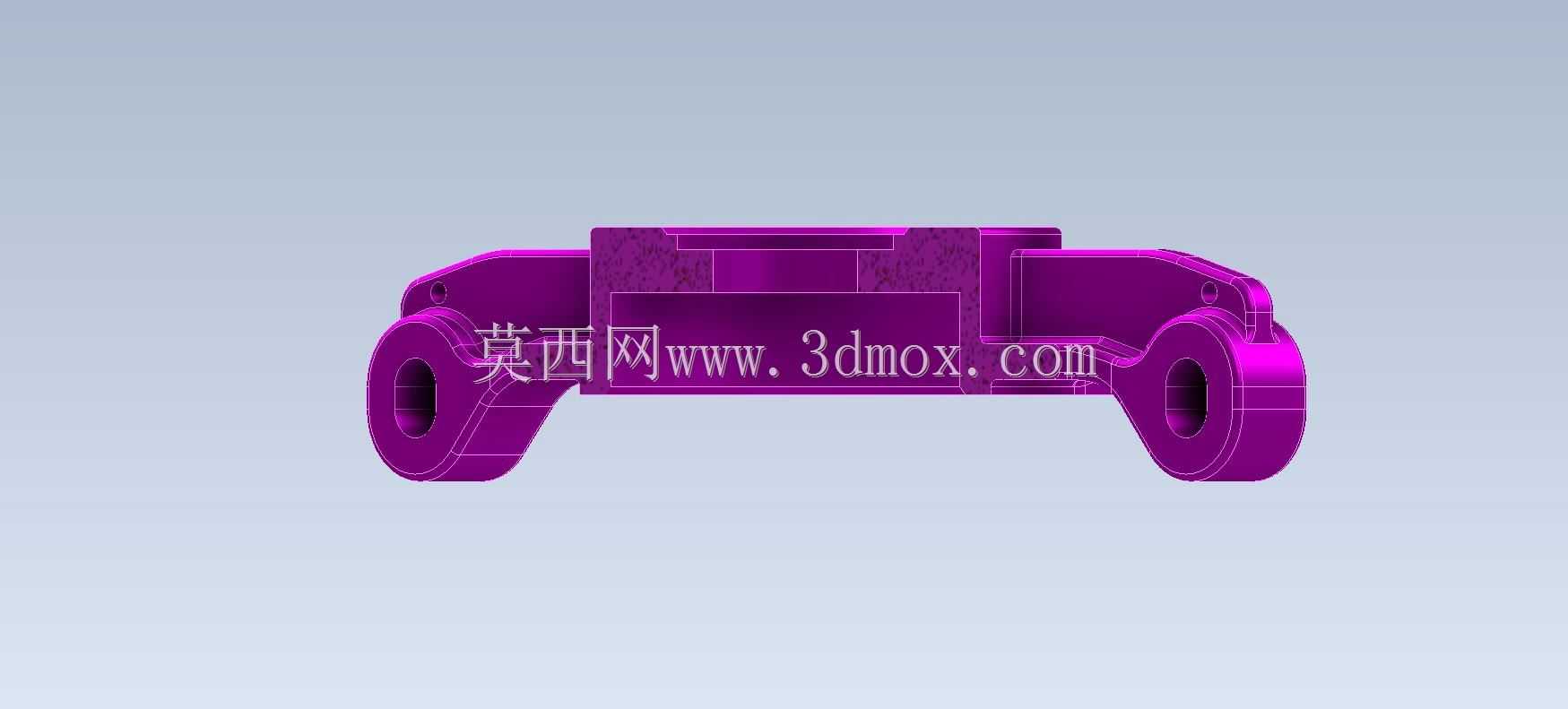

　　另一方面镂空槽的设计可以在保证结构强度的前提下降低零件整体重量，同时也能为装配过程中的对位调整预留一定的容错空间，减少装配时的对位难度。两侧向外延伸的安装耳采用了变截面的流线型过渡设计，和主体法兰衔接的位置做了大圆角过渡处理，避免应力集中导致的受力断裂问题，每个安装耳上都设置了贯穿的安装孔，孔位周边同样做了局部加厚的凸台结构，用来提升螺栓锁紧时的局部承压能力，安装耳的延伸长度和开孔位置是结合常见设备机架的安装孔距设计的，能够适配多数同规格小型设备的安装边界，不需要额外做转接板就能完成固定。从实际使用的角度来说，这类支座的安装基准面做了平面度公差控制，和上部配合零件的贴合面粗糙度要求较高，能够保证配合面的贴合紧密性，

　　减少运行过程中的振动传递。设计过程中需要重点关注几个受力薄弱点：一是安装耳和主体法兰的衔接位置，这个位置在设备受冲击载荷时最容易出现应力集中，所以除了圆角过渡之外，还可以通过局部加厚壁厚来提升结构强度；二是中心通孔的内壁精度，这个位置如果是和回转轴配合，需要控制圆柱度公差，避免出现卡滞、磨损过快的问题；三是法兰端面上的安装孔位位置度，需要和上部配套零件的孔位做匹配公差设计，避免出现装配干涉、螺栓无法穿装的问题。外形尺寸上，主体法兰的外径控制在适配小型设备内部安装空间的范围，两侧安装耳的总宽度不会超出常规小型通讯终端、便携动力设备的内部安装边界，整体高度根据承载部件的嵌入深度做了匹配设计，

　　不会出现部件突出设备壳体或是安装后间隙过大的问题。这类零件如果采用金属材质加工，一般会选择压铸或是CNC铣削的工艺，安装孔和中心配合孔会做二次精加工保证精度，如果采用工程塑料材质，会通过注塑成型批量生产，适合消费类电子、小型通讯设备的大规模装配需求。实际选型应用时，需要先确认中心通孔的直径是否匹配待承载部件的外径，两侧安装耳的孔距是否和自身设备的机架安装位匹配，法兰端面的孔位数量和分布是否和上部固定零件的孔位对应，避免出现买回来无法装配的问题。建模过程中，这类结构需要先绘制主体法兰的旋转截面，完成主体基础特征后再绘制两侧安装耳的拉伸轮廓，通过拉伸、倒圆角完成安装耳的基础造型，之后再逐一添加端面的安装孔、镂空槽、沉头孔等细节特征，最后对所有锐边做倒钝处理，避免加工和装配过程中出现划伤的问题。
