立式法兰安装泵阀类支撑壳体结构

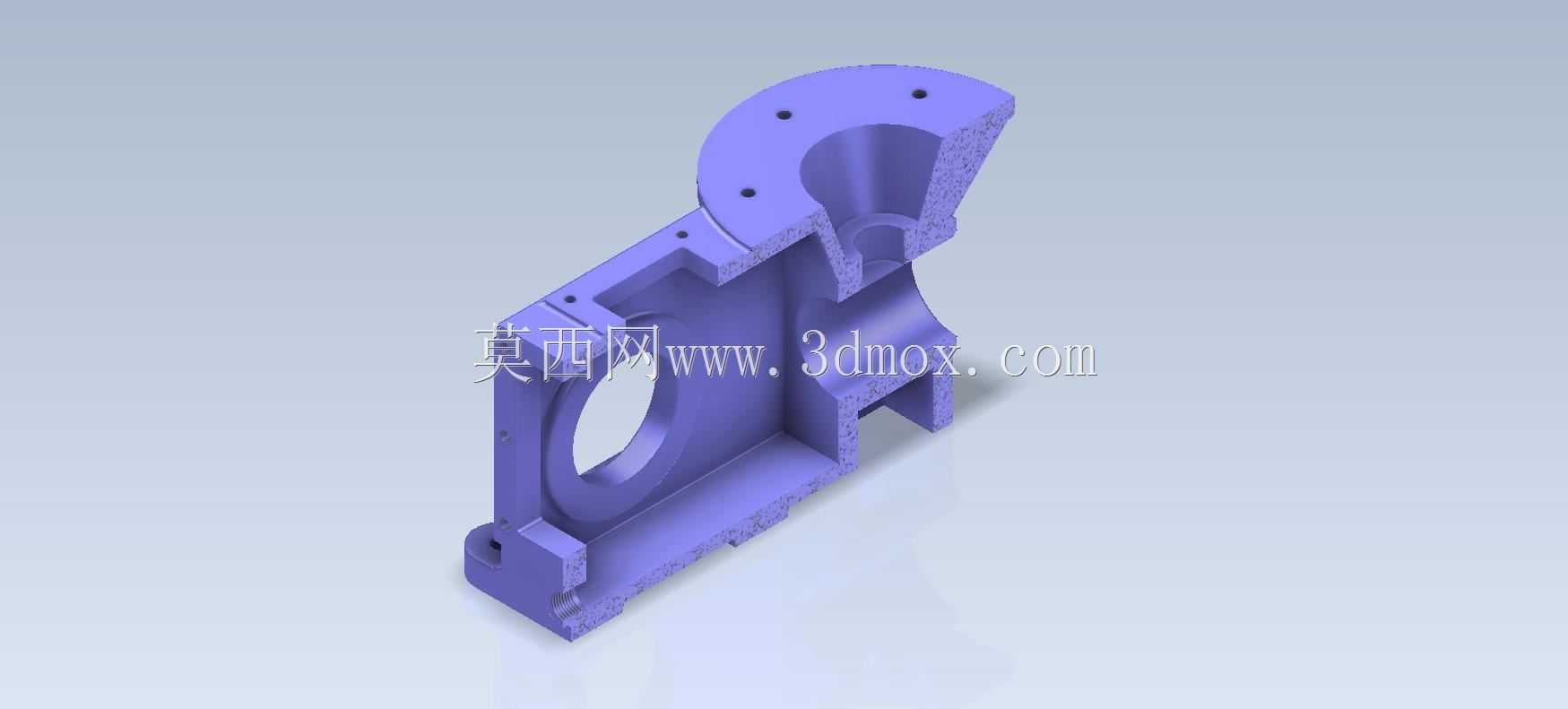

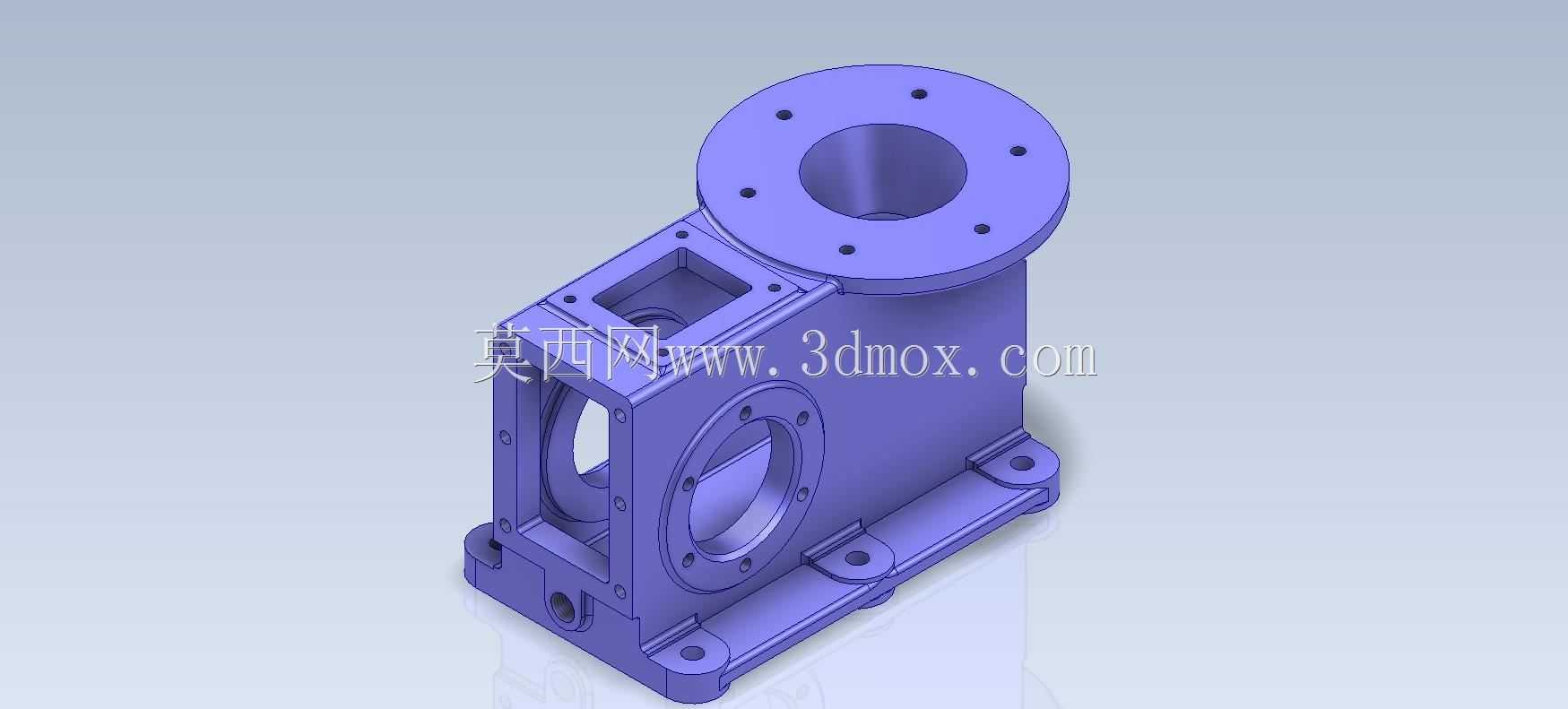

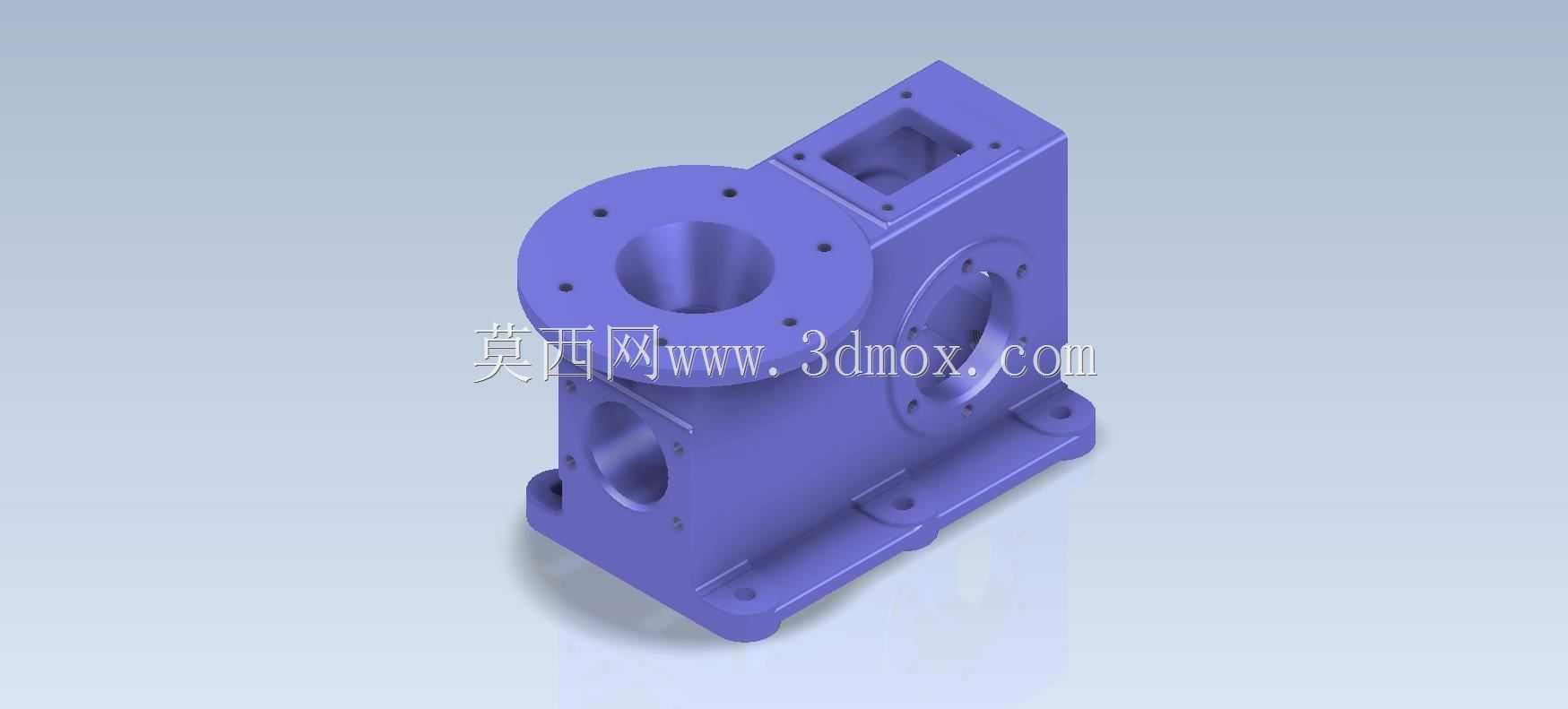

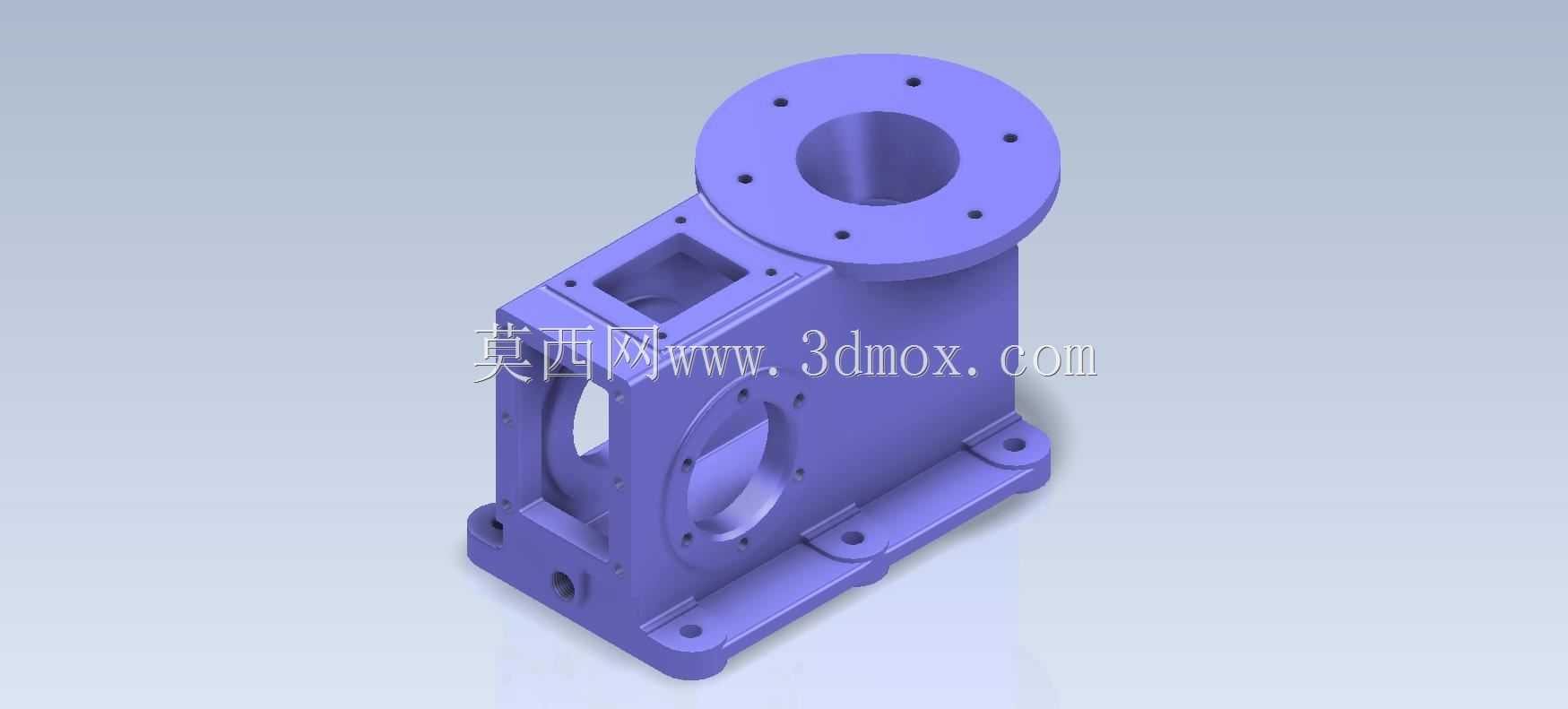

　　这类带顶部圆形法兰的立式支撑壳体，常见于中小型流体输送设备、动力传输单元的主体承载结构，在小型齿轮泵、立式伺服传动座、流体控制阀组的集成安装场景中应用广泛，核心作用是为内部传动组件、流道元件提供密闭安装空间，同时通过底部安装脚与外接设备基座完成刚性固定，顶部法兰则用于对接动力输入单元或者外接管路，实现动力、介质的稳定传输。从结构设计逻辑来看，顶部法兰盘均匀分布6个螺栓过孔，中心为大直径通孔，用于容纳输入轴或者介质流通通道，法兰端面的平面度公差需要控制在IT7级以内，保证对接部件的密封性能或者同轴度要求，避免出现传动偏摆、介质渗漏的问题。壳体主体为立式箱型结构，侧壁开设的多个圆形、方形窗口，一方面是为了降低整体铸件重量，

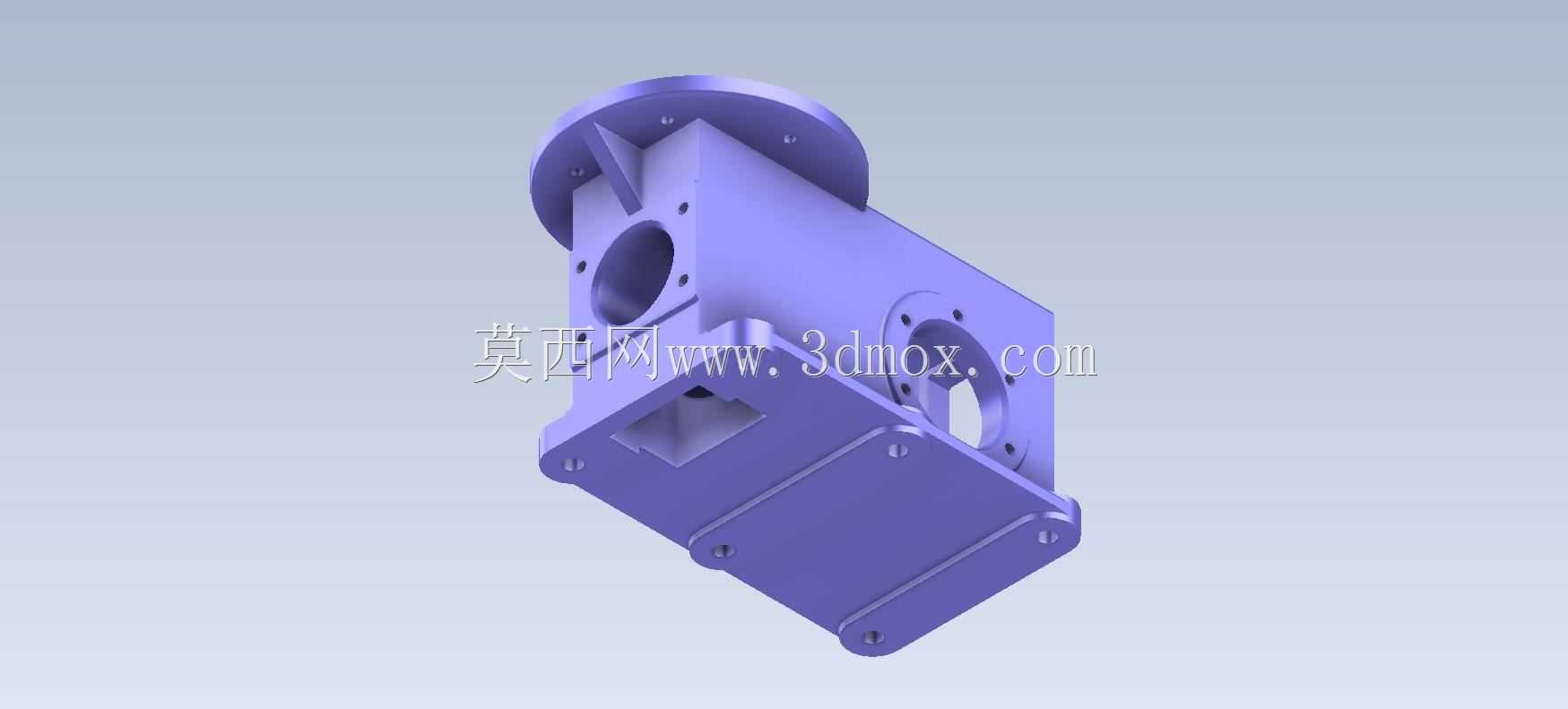

　　减少不必要的材料冗余，另一方面是为内部组件的装配、日常维护检修预留操作空间，比如齿轮啮合间隙调整、密封件更换、内部流道清理等操作都可以通过侧窗完成，无需完全拆解设备。底部的安装底板延伸出两个带安装孔的支脚，安装孔为沉孔设计，可采用内六角螺栓从上方穿入与基座锁紧，避免螺栓头外露造成的磕碰、积尘问题，支脚与主体连接处设置了渐变式加强筋，抵消设备运行过程中产生的振动载荷，防止长期运行后支脚出现应力断裂。设计过程中需要重点考量壁厚的均匀性，这类壳体多采用铸造成型工艺，整体壁厚控制在6-8mm区间，法兰、安装孔位等受力集中区域适当加厚至10-12mm，避免铸造过程中出现缩孔、砂眼等缺陷，同时减少后续机加工的余量。

　　内部型腔的尺寸需要与内置组件的安装尺寸匹配，比如轴承安装位的同轴度、密封槽的尺寸公差都需要严格控制，保证内部组件装配后无卡滞、运行顺畅。侧壁的窗口边缘都设计有凸台结构，用于安装侧盖或者密封挡板，凸台表面同样需要加工出平整的安装面，保证侧盖安装后的密封性能，防止外界粉尘、水汽进入壳体内部，影响内部组件的使用寿命。从安装边界来看，这类壳体的整体高度通常在150-200mm区间，顶部法兰直径在100-120mm左右，底部安装支脚的孔距根据配套设备的基座尺寸确定，通常预留2-3mm的安装调整间隙，方便装配时的位置微调。在实际选型应用中，这类壳体需要根据使用场景选择对应的材质，常规工业环境下采用HT200灰铸铁铸造即可满足强度和减震需求，

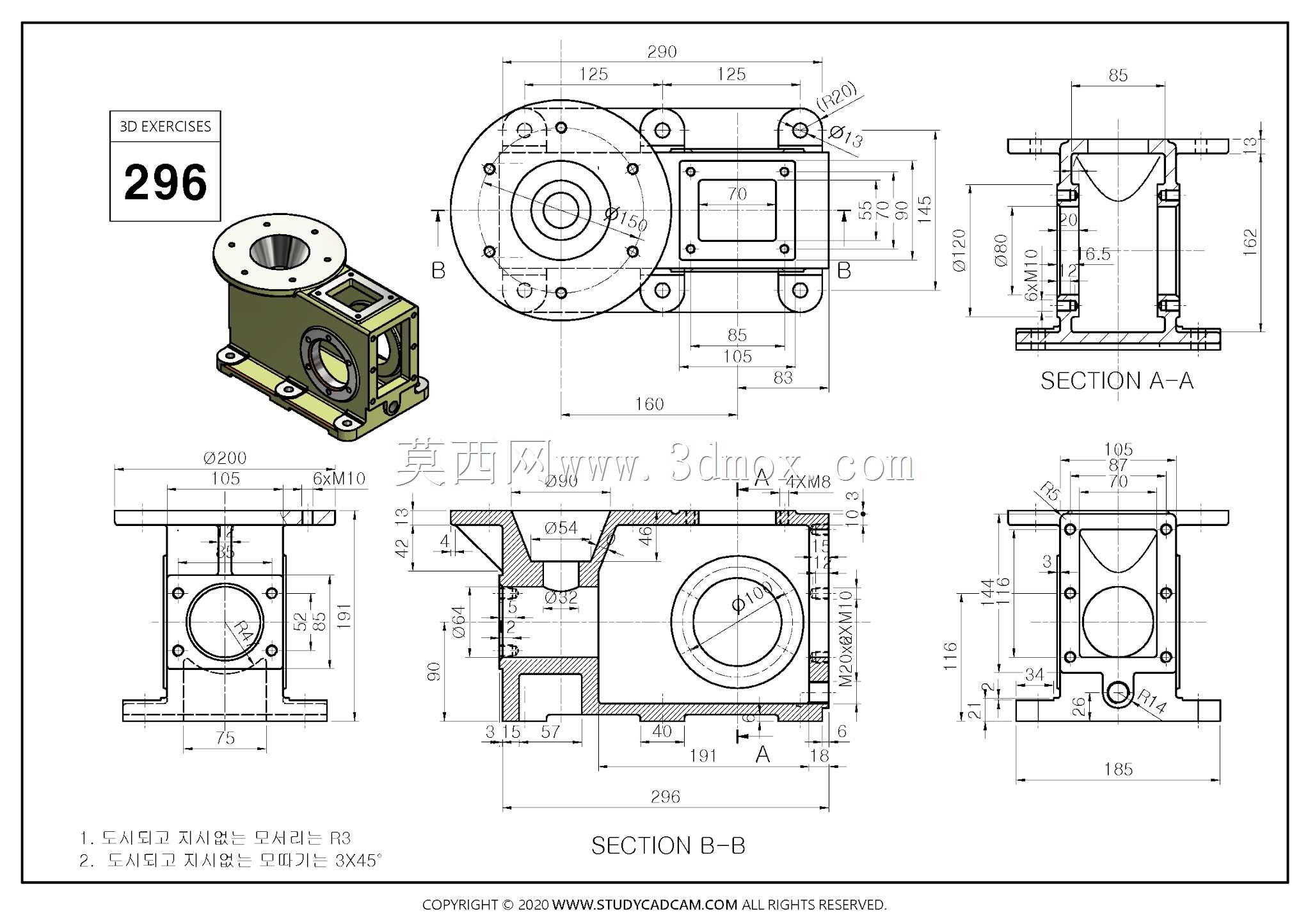

　　如果是有腐蚀性介质的应用场景，则需要采用304不锈钢铸造或者做表面防腐涂层处理。建模过程中需要重点关注各个安装面的位置公差，比如顶部法兰端面与底部安装面的平行度需要控制在0.05mm以内，顶部法兰中心孔与内部轴承安装位的同轴度控制在0.03mm以内，避免装配后出现传动偏心、运行噪音过大的问题。另外壳体的转角位置都设计有R3-R5的铸造圆角，避免应力集中，同时也符合铸造工艺的要求，减少铸件转角处的缺陷产生。这类结构作为三维CAD建模练习案例，能够很好地锻炼建模者对凸台、拉伸、切除、阵列、圆角等基础特征命令的综合运用能力，同时也能让建模者理解机械零件设计中工艺性、装配性、受力合理性的平衡思路，避免出现只追求外观形状而忽略实际工程应用要求的问题。在实际生产中，这类壳体完成铸造后，需要对各个安装面进行铣削加工，对安装孔进行钻、铰加工，关键的轴承安装位还需要进行镗削加工，保证尺寸精度和形位公差满足设计要求，加工完成后还需要进行时效处理，消除铸造和加工过程中产生的内应力，防止长期使用后出现变形，影响设备的运行精度。
