输送机壳体类机械零件三维结构设计

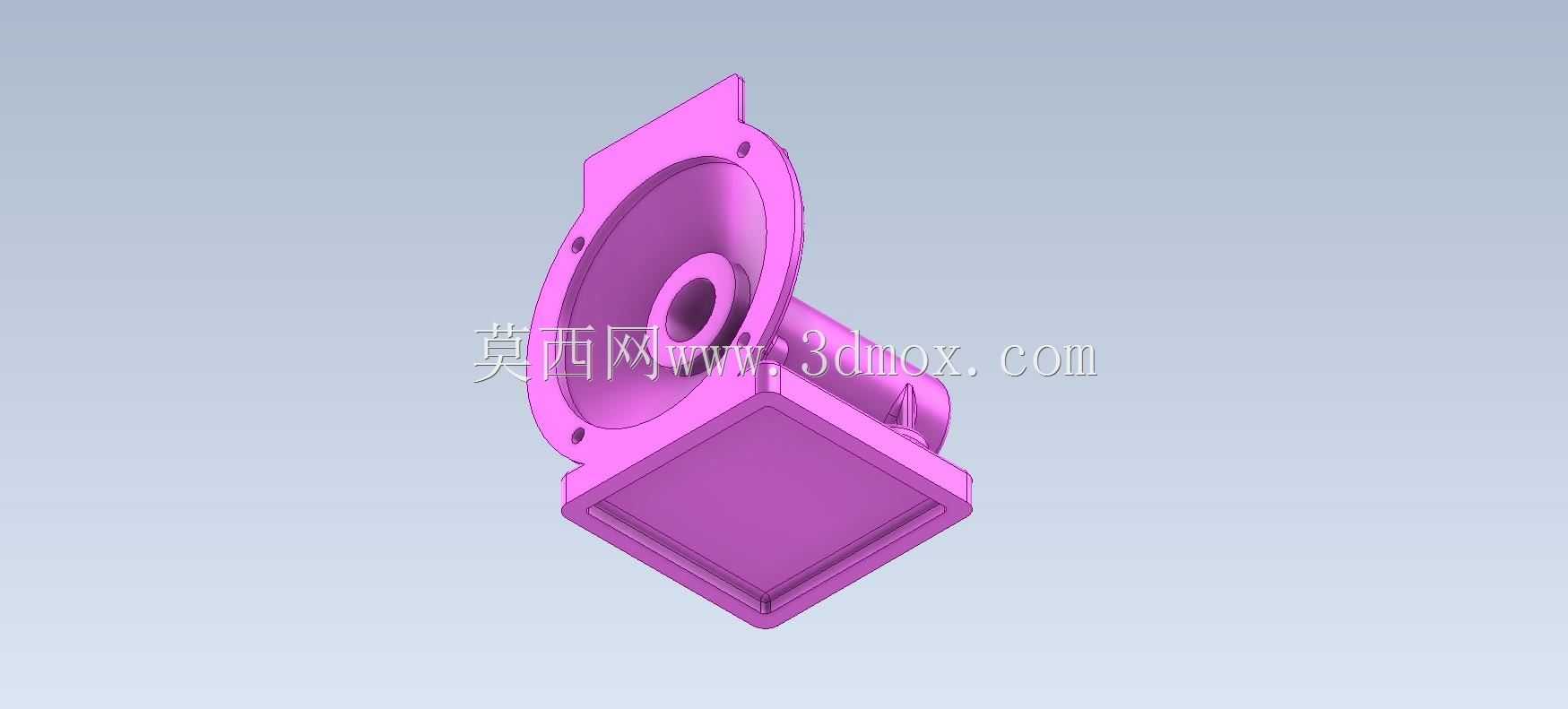

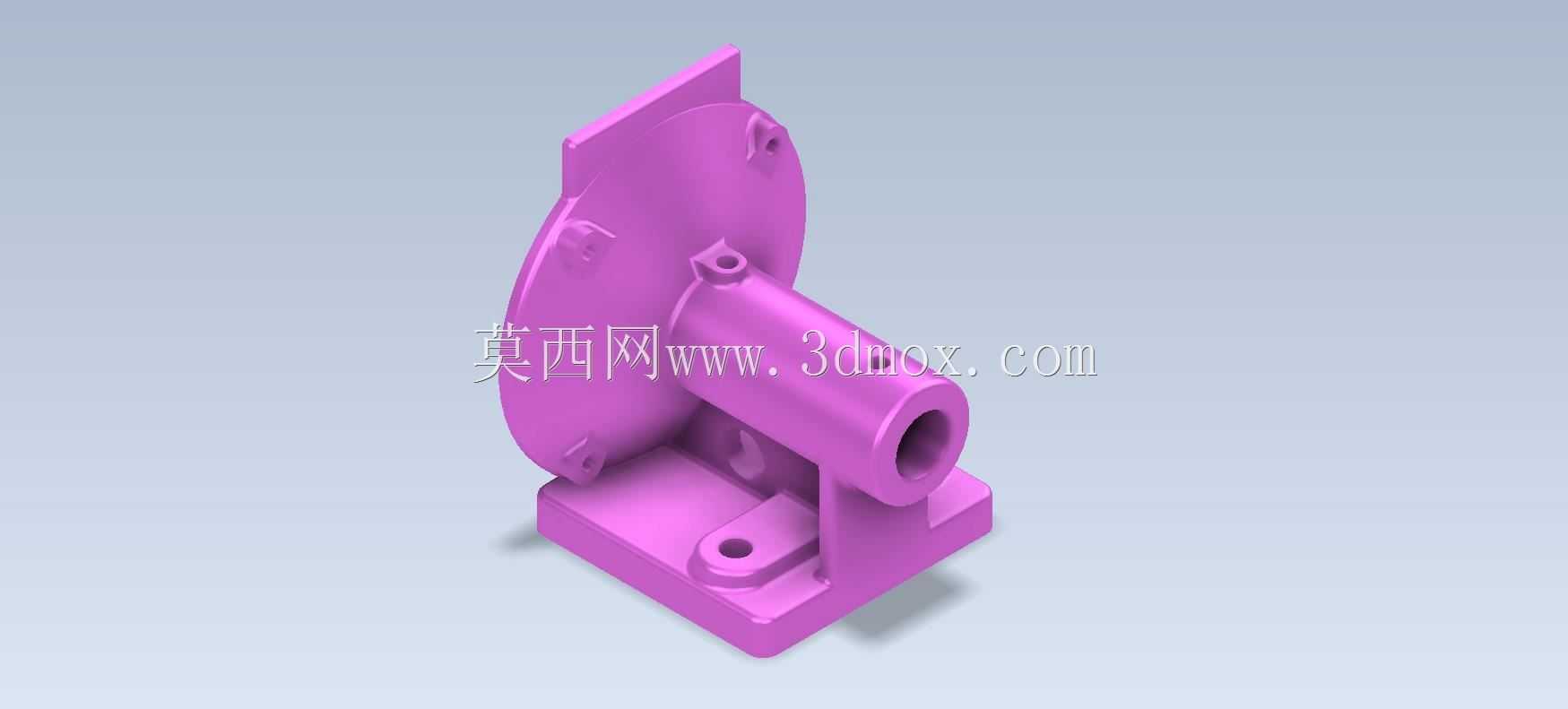

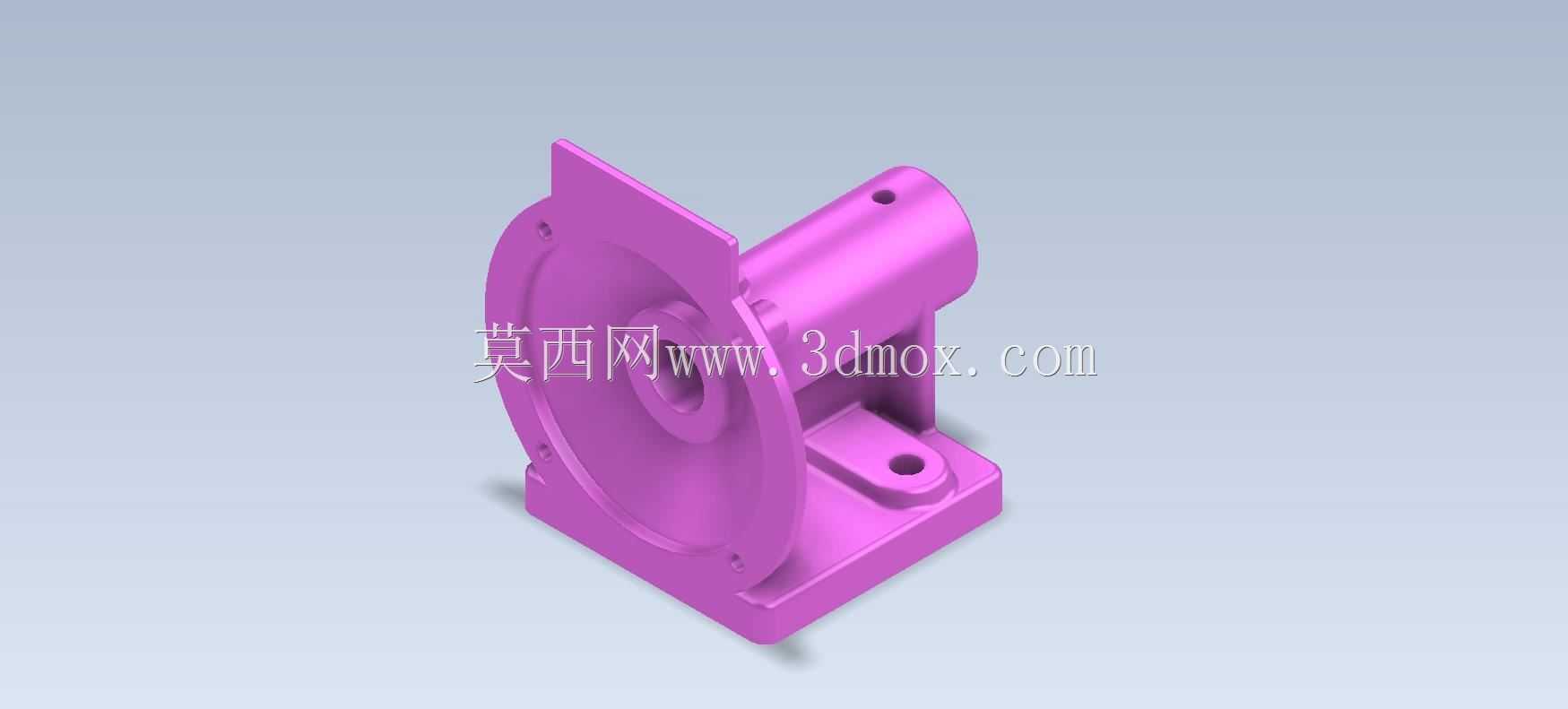

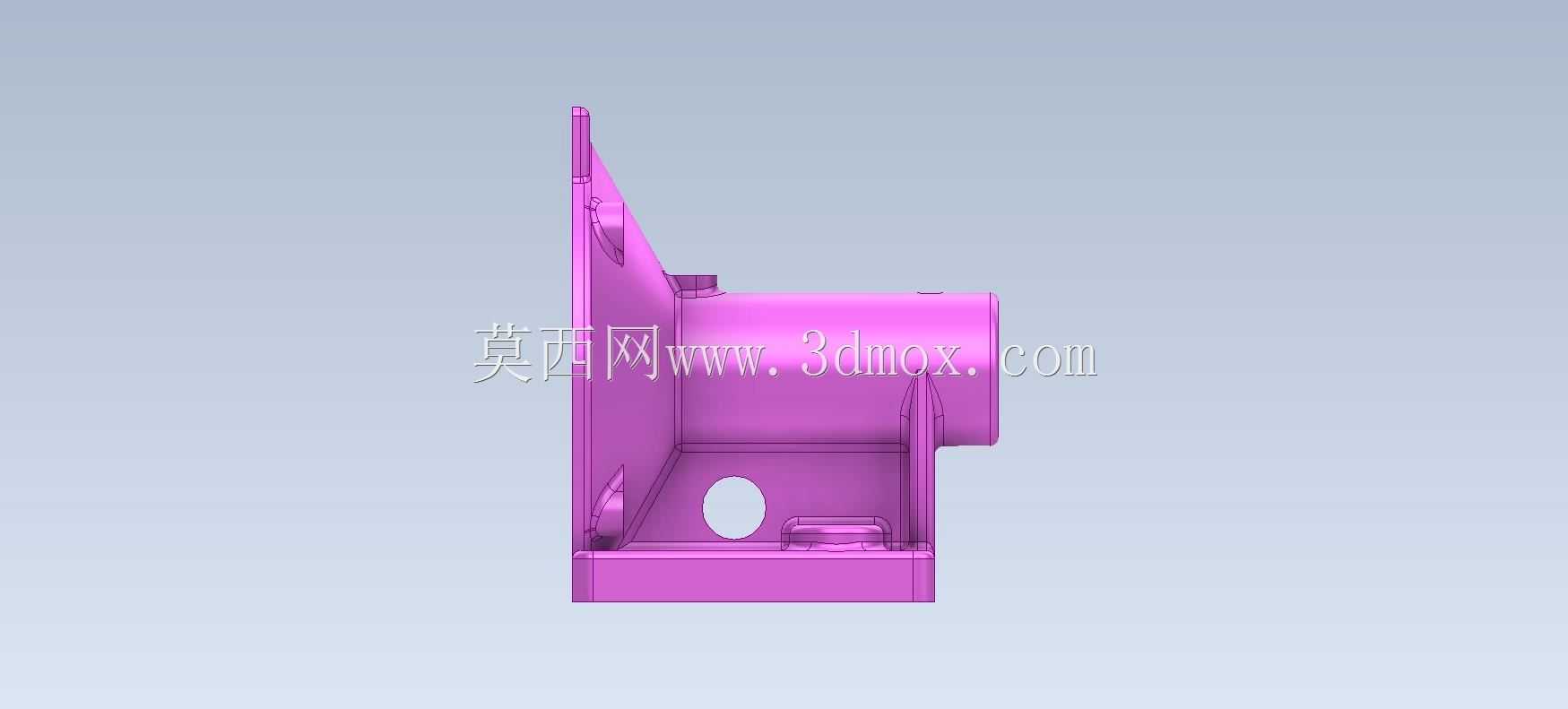

　　该零件属于输送设备的核心承载壳体构件，主要应用在小型物料输送单元的动力端集成位置，承担传动部件防护、动力组件定位、整机安装固定的多重作用，在轻工物料输送、小型自动化生产线的末端输送模组、实验室小型物料转运设备中应用广泛，是连接驱动单元与输送执行机构的中间载体。从功能实现逻辑来看，该零件的结构设计完全围绕工况需求展开：一侧的圆盘形法兰端面用于对接输送轮腔的端盖或叶轮组件，法兰面上均匀分布的安装孔可实现密封件的压紧固定，保证腔体内输送介质不会出现泄漏，同时圆盘结构的加强筋过渡设计，能够承受叶轮转动时产生的径向跳动载荷，避免长期运行出现法兰面变形。与圆盘腔体垂直连通的筒状结构，是驱动轴的穿装容纳腔，

　　内部预留的轴承位可以适配标准深沟球轴承的安装，筒壁上的径向小孔用于加注润滑脂或者安装定位销，保证传动轴运转过程中的同轴度，减少轴系的磨损量。下方的一体式安装基座是整个部件的固定承载面，基座上开设的两个沉头安装孔，可以通过螺栓将整个壳体固定在设备的机架安装面上，基座与筒身、圆盘腔体之间的三角过渡筋，能够抵消设备运行时产生的振动载荷，避免安装位置出现松动移位。在设计思路上，该零件采用一体化铸造成型后机加工的工艺路线，所有安装面、配合面都预留了合理的机加工余量，非配合面采用自然铸造曲面减少加工成本；整体结构没有冗余的设计特征，每一处几何结构都对应明确的功能需求：圆盘腔体的壁厚经过载荷校核，既能承受内部物料的冲击压力，

　　又不会因为壁厚过大增加不必要的整机重量；筒状结构的长度根据轴承跨距设计，保证传动轴的支撑刚度满足额定转速下的运转要求，避免出现轴挠曲变形；安装基座的底面平面度要求控制在合理公差范围内，保证安装后整个壳体的位置精度，减少轴系的对中调整工作量。从安装边界来看，该零件的圆盘法兰外径、筒身长度、基座安装孔的孔距都适配常规小型输送单元的安装尺寸，不需要对原有设备的机架结构做大幅修改即可完成替换安装；零件的整体外形没有尖锐的外凸棱角，所有棱边都做了倒角处理，既避免安装过程中出现划伤，也能减少应力集中导致的零件开裂风险。在实际工况使用中，该壳体可以适配粉末物料、小颗粒工件的输送场景，腔体内部的光滑曲面能够减少物料残留，避免出现输送堵塞的问题；

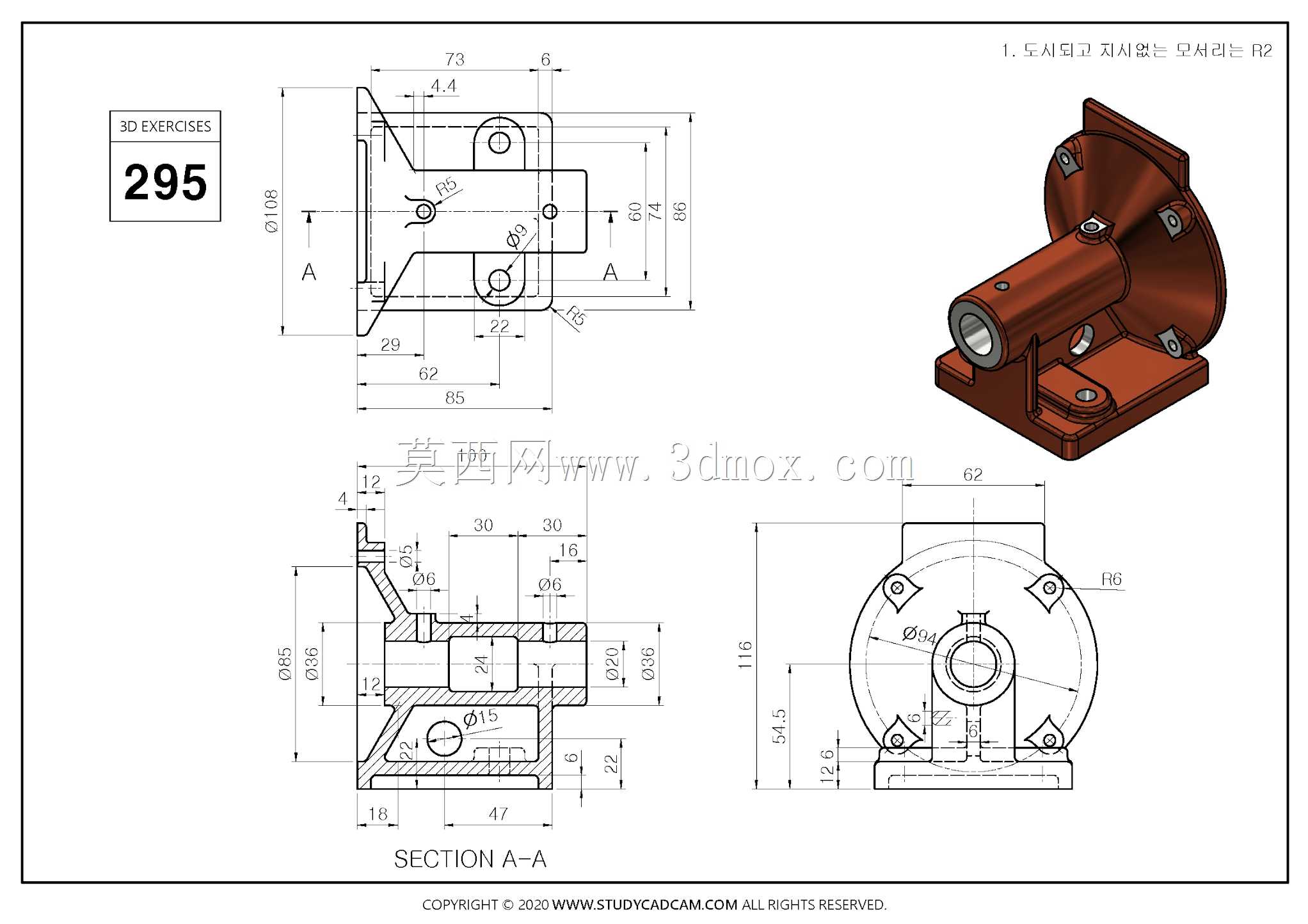

　　筒身与圆盘腔体的连接位置采用大圆角过渡，能够减少物料输送过程中的阻力，同时提升结构的整体抗扭强度，即使在频繁启停的输送工况下，也不会出现连接位置断裂的问题。对于三维建模从业者而言，该零件的建模过程需要重点关注各个特征之间的位置公差要求，尤其是筒体内腔与圆盘法兰端面的垂直度、安装基座底面与筒体轴线的平行度，这些形位公差直接影响后续零件装配后的运转精度；建模时需要合理规划特征的创建顺序，优先创建主体的基准特征，再依次添加安装孔、加强筋、倒角等附属特征，保证模型的参数化可修改性，方便后续根据不同的输送功率需求调整壁厚、安装孔距等参数。
