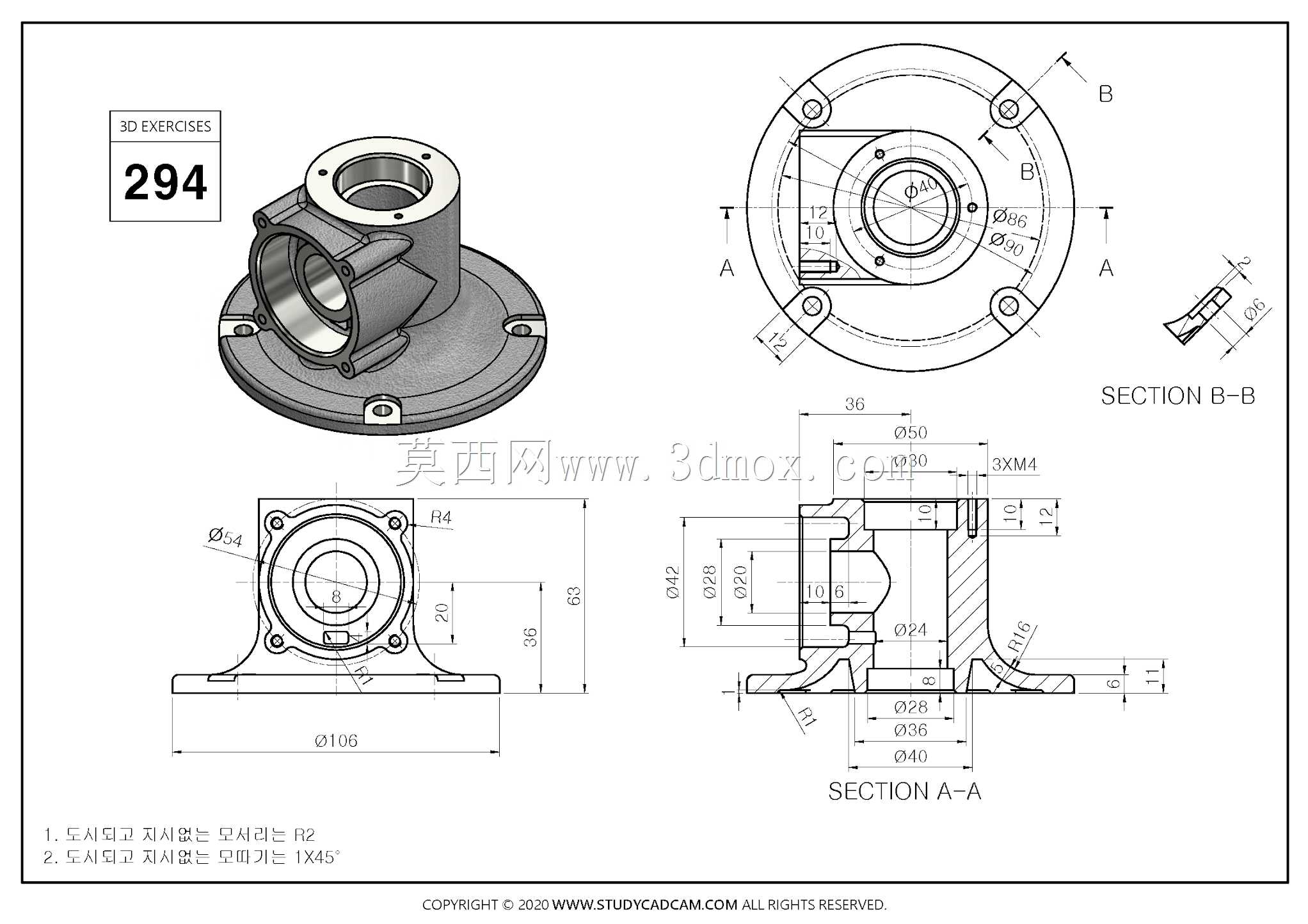

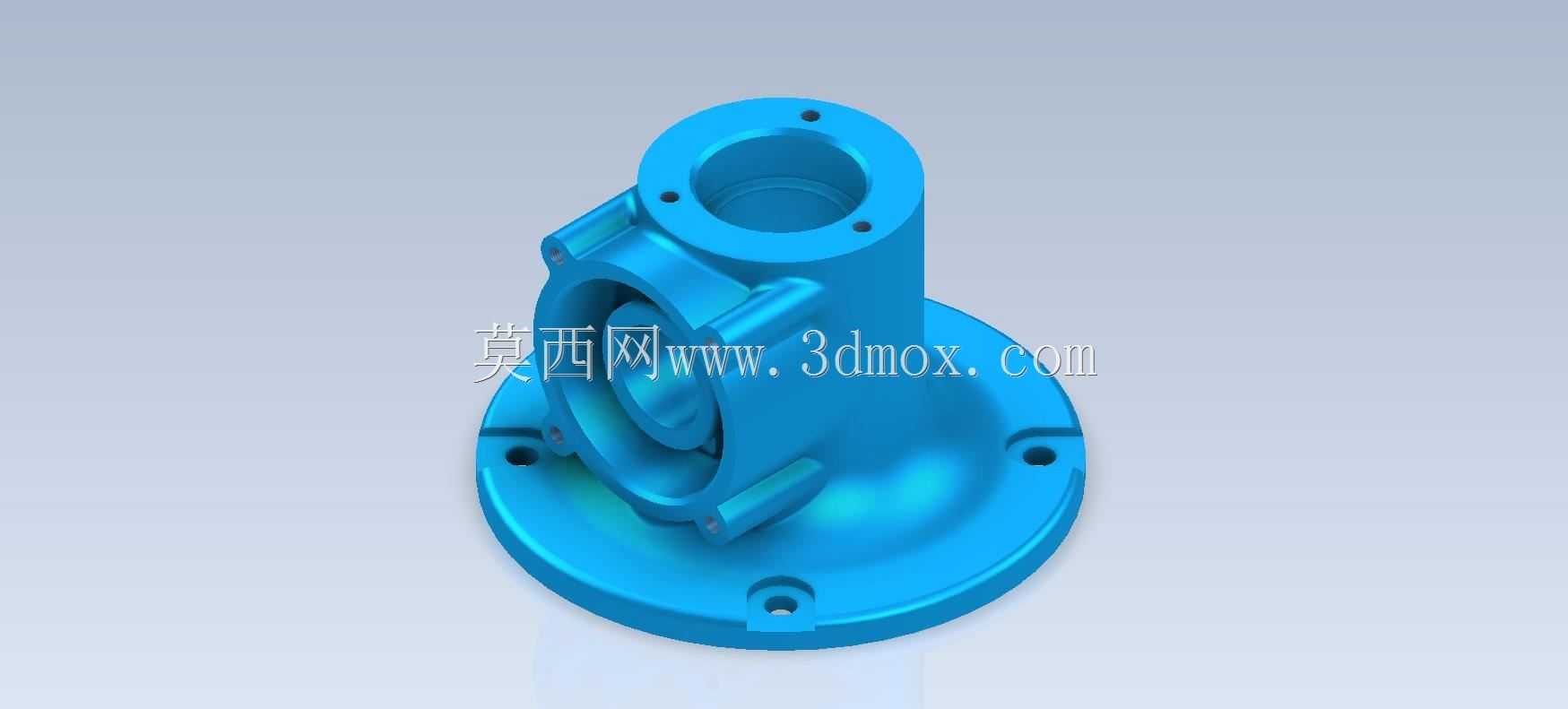

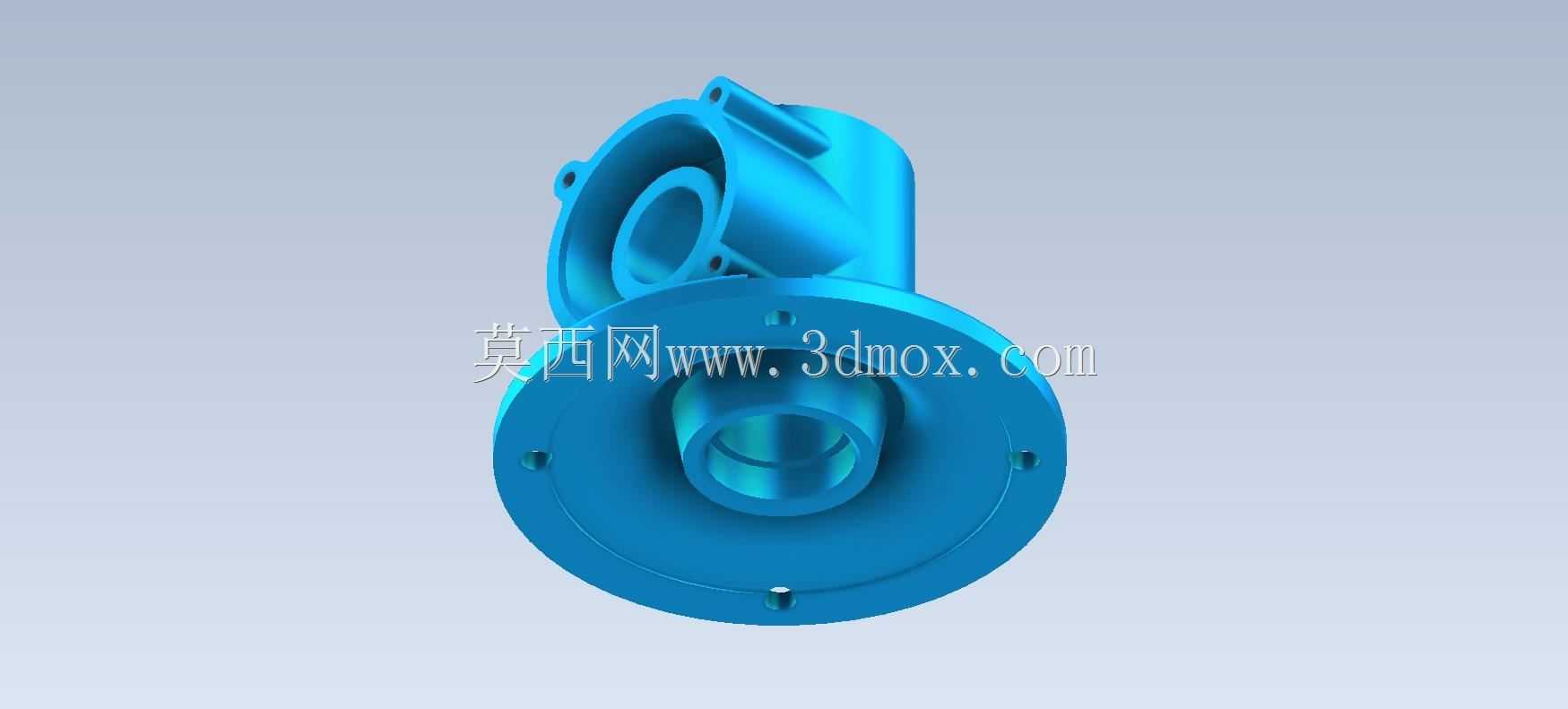

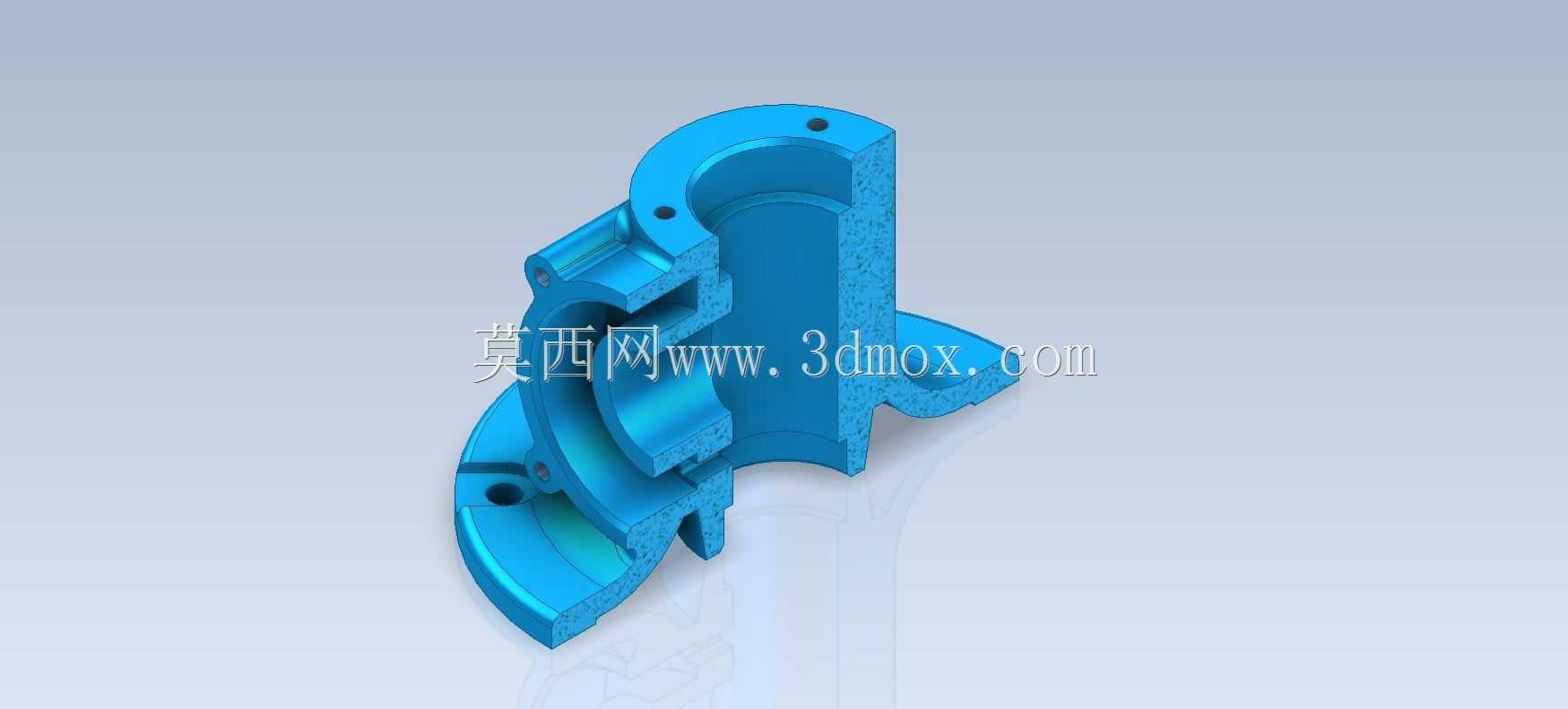

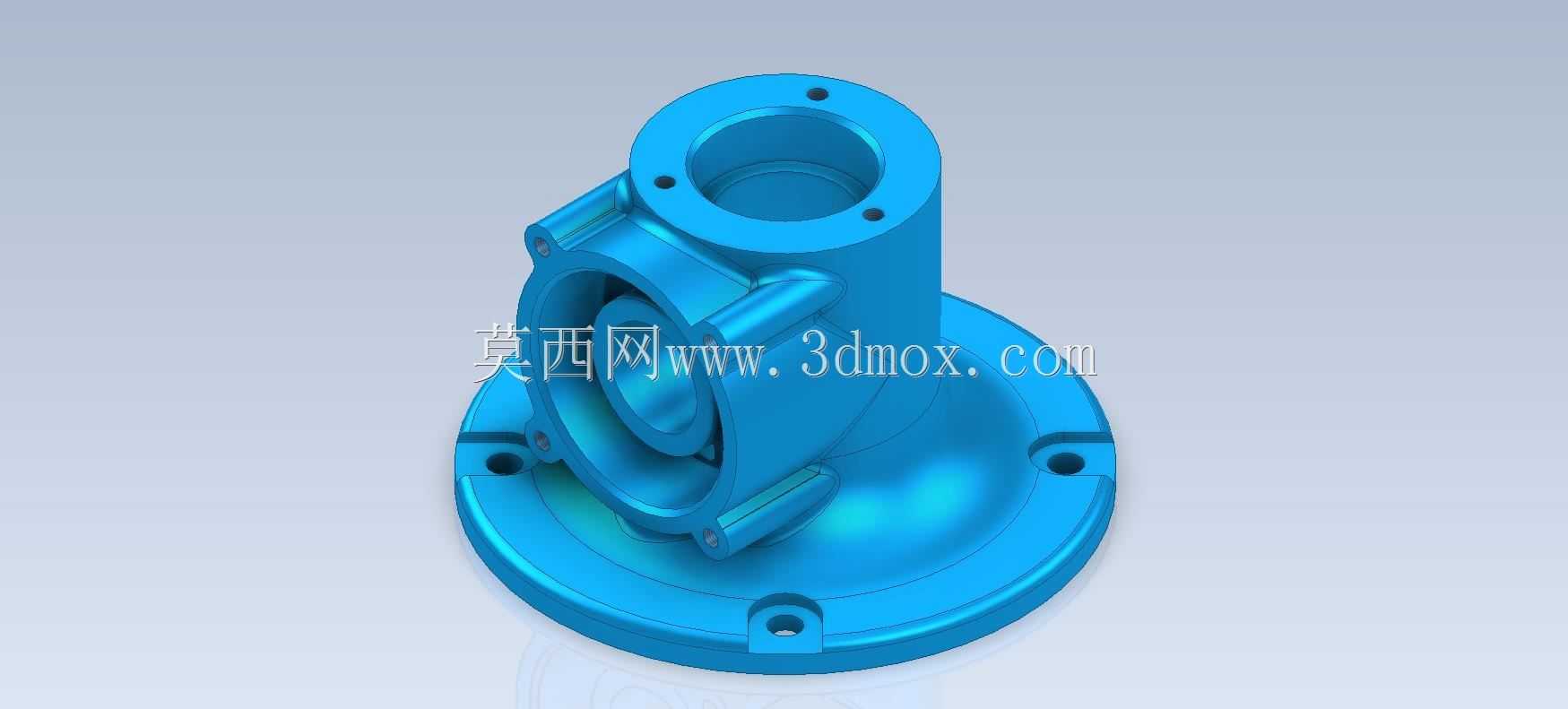

带法兰底座立式中空连接支座结构

　　这类带法兰底座的立式中空连接支座，在流体输送管路系统、小型动力传输单元的机架衔接环节应用十分广泛，日常在轻工生产线的介质导流工位、小型实验设备的管路固定端都能见到同结构的零件身影。从实际使用场景来看，它的核心作用是完成垂直方向管路与水平安装基面的刚性衔接，同时为内部穿过的轴类零件、导流介质提供稳定的容纳与支撑空间，避免管路悬臂过长产生的振动偏移，也能降低连接部位的应力集中风险。

　　从结构功能特性拆解来看，底部的圆形法兰盘是整个零件的安装基准面，盘面上均匀分布的三个安装沉孔，对应M6-M8规格的内六角螺栓安装需求，安装时法兰底面与安装基面完全贴合，能保证整个支座的垂直度公差控制在0.02mm以内，避免上部筒体出现倾斜。上部的中空筒体是核心功能区，内孔的粗糙度要求达到Ra1.6，既可以作为流体通道直接输送低压气体、润滑脂类介质，也可以穿装传动轴，配合外侧的轴承位实现旋转部件的支撑，筒体上端面的四个均匀分布的螺纹孔，用于对接上部的端盖或者外接管路接头，保证连接的同轴度。筒体侧面的带凸耳的弧形连接结构，是为了对接侧向的支路管路或者传感器安装座，凸耳上的预留孔位可以直接穿装固定螺栓，不需要额外加装转接支架，减少了装配环节的零件数量。

　　在设计思路上，这个零件优先考虑了安装的便捷性与受力的均匀性，底部法兰做了加厚处理，厚度比筒体壁厚高出2倍，能够抵消安装时螺栓预紧力带来的法兰变形，避免法兰面翘曲导致的密封失效问题。筒体与法兰的衔接位置做了R3的圆角过渡，避免直角位置的应力集中，在承受侧向管路载荷的时候，不会出现根部断裂的问题。侧面的连接凸耳与筒体采用一体化铸造成型的结构思路，相比后期焊接的凸耳，整体结构强度提升40%以上，也避免了焊接带来的变形问题，适合小批量的机加工或者压铸生产。

　　从安装边界尺寸来看，整个零件的总高度控制在120mm左右，底部法兰的直径为100mm，上部筒体外径为60mm，内孔直径为40mm，安装时需要在基面预留直径不小于110mm的圆形安装空间，三个安装孔的中心距为75mm，安装螺栓的长度不超过20mm，避免螺栓顶到法兰内部的筒体根部。侧向凸耳的突出距离为25mm，安装时需要预留侧向的操作空间，方便扳手拧紧对接螺栓。整个零件的重量控制在0.8kg左右，采用铝合金压铸或者45号钢机加工都可以满足使用强度要求，如果用于腐蚀环境，可以更换为304不锈钢材质，表面做钝化处理即可。

　　在建模练习过程中，这个零件可以很好地训练拉伸、旋转、倒角、阵列这些基础特征的使用，尤其是侧面弧形凸耳与筒体的相贯线处理，需要合理使用放样或者布尔运算来保证曲面的顺滑，避免出现碎面导致的工程图标注错误。实际生产中，这个零件的加工工序为先车削法兰端面与筒体内外圆，再加工法兰上的安装孔与上端面的螺纹孔，最后铣削侧面的凸耳结构，一次装夹即可完成大部分加工内容，加工效率较高，适合作为入门级的机械加工实训零件，也能帮助初学者理解机械零件从功能需求到结构设计的完整逻辑，掌握安装基准、受力分析、公差匹配这些核心的设计要点，避免出现只追求外形相似而忽略实际装配需求的建模问题。
