带凸台圆形法兰连接密封端盖结构设计

　　这类带凸台的圆形法兰端盖，在通用流体输送设备、小型动力传动腔体、低压气动控制单元的密封防护场景中应用十分广泛，日常接触到的小型齿轮箱输出端密封、气动阀组腔体封盖、低压泵体的侧端防护结构，都能见到同类型结构的身影。从实际使用需求来看，这类端盖的核心作用首先是实现腔体的静态密封，阻隔腔体内部的润滑介质、压缩气体向外泄漏，同时阻挡外部的粉尘、水汽、加工碎屑进入腔体内部，避免内部传动件、密封件出现异常磨损或者介质污染。其次，端盖上集成的凸台结构，并非单纯的造型凸起，而是承担了轴系穿设定位、外接管路接头安装、传感器探头固定的功能，省去了在腔体本体上额外加工凸台的工序，也能减少腔体本体的加工应力集中问题。

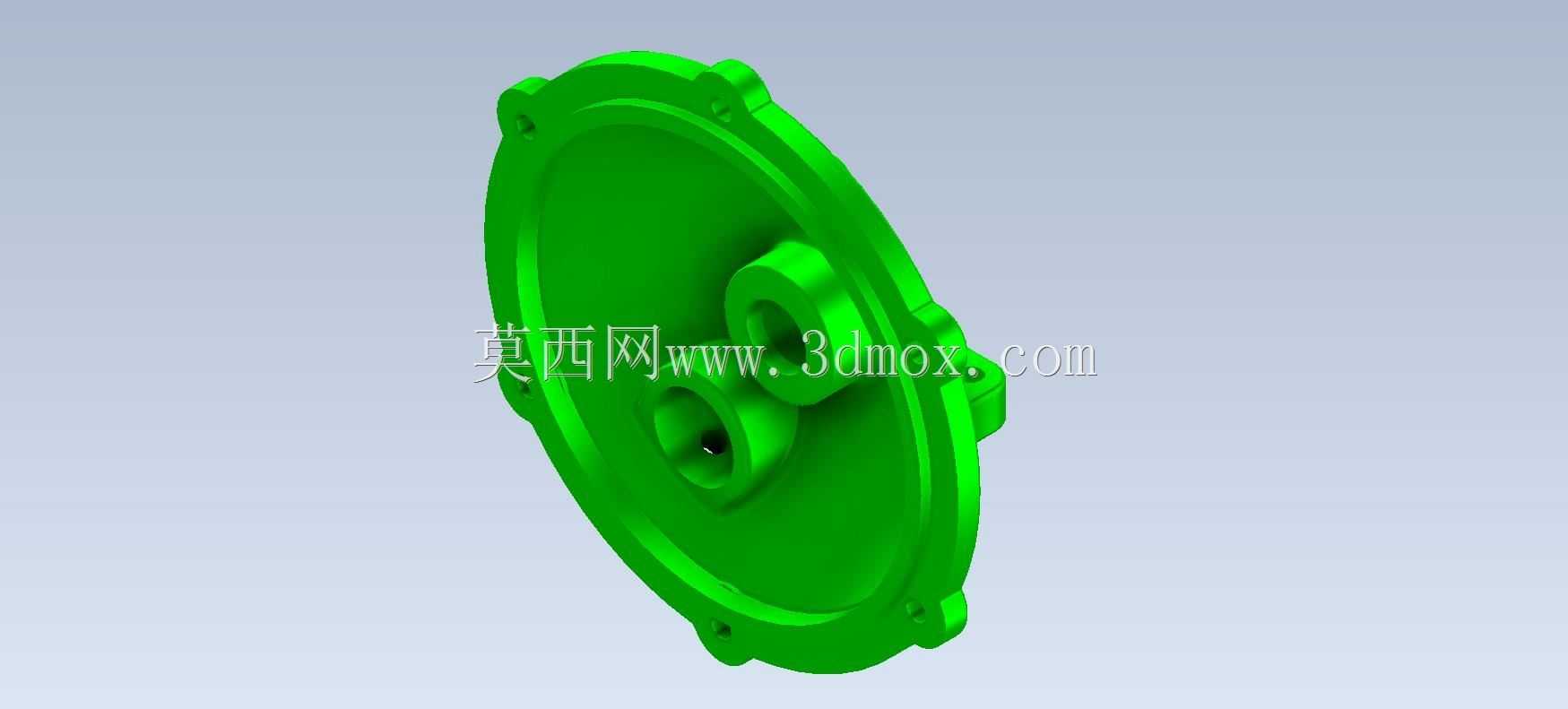

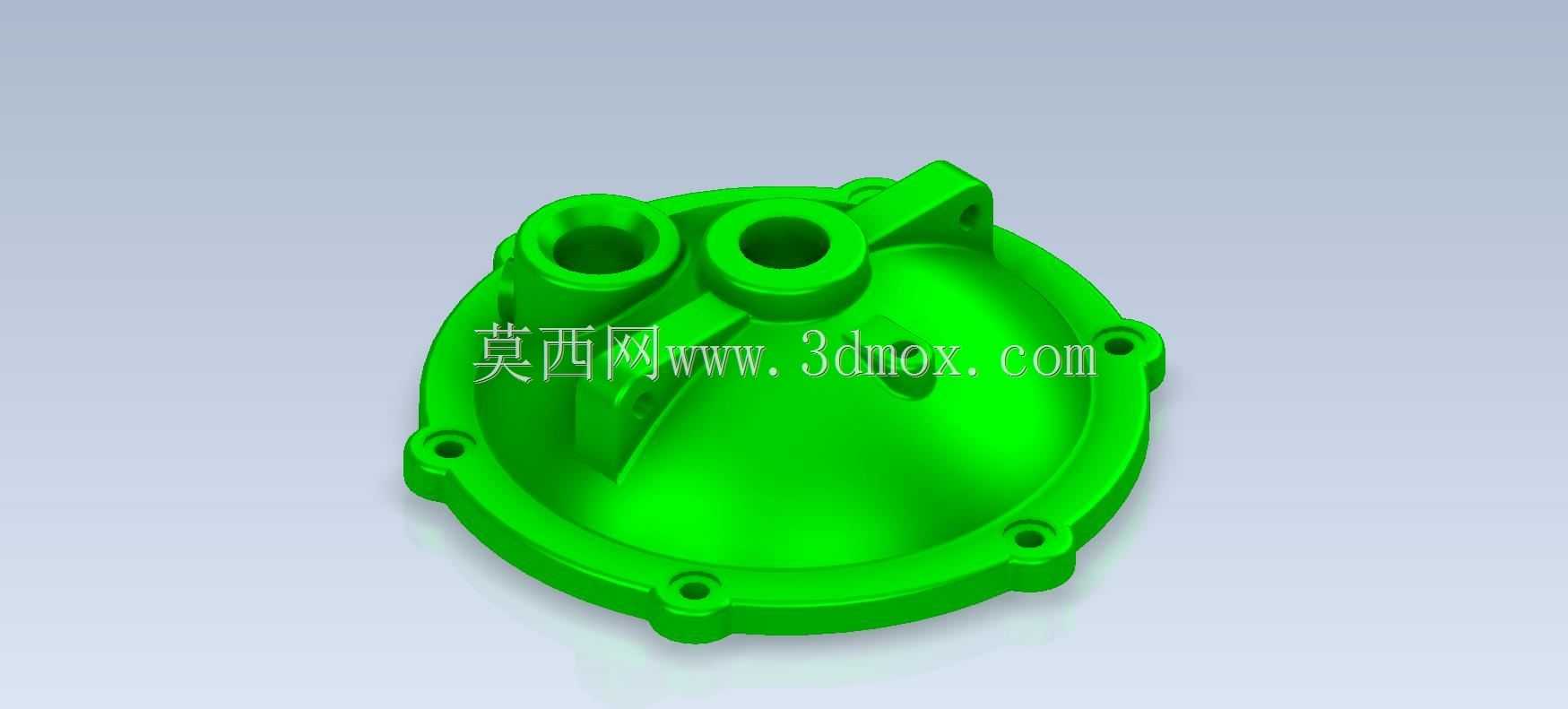

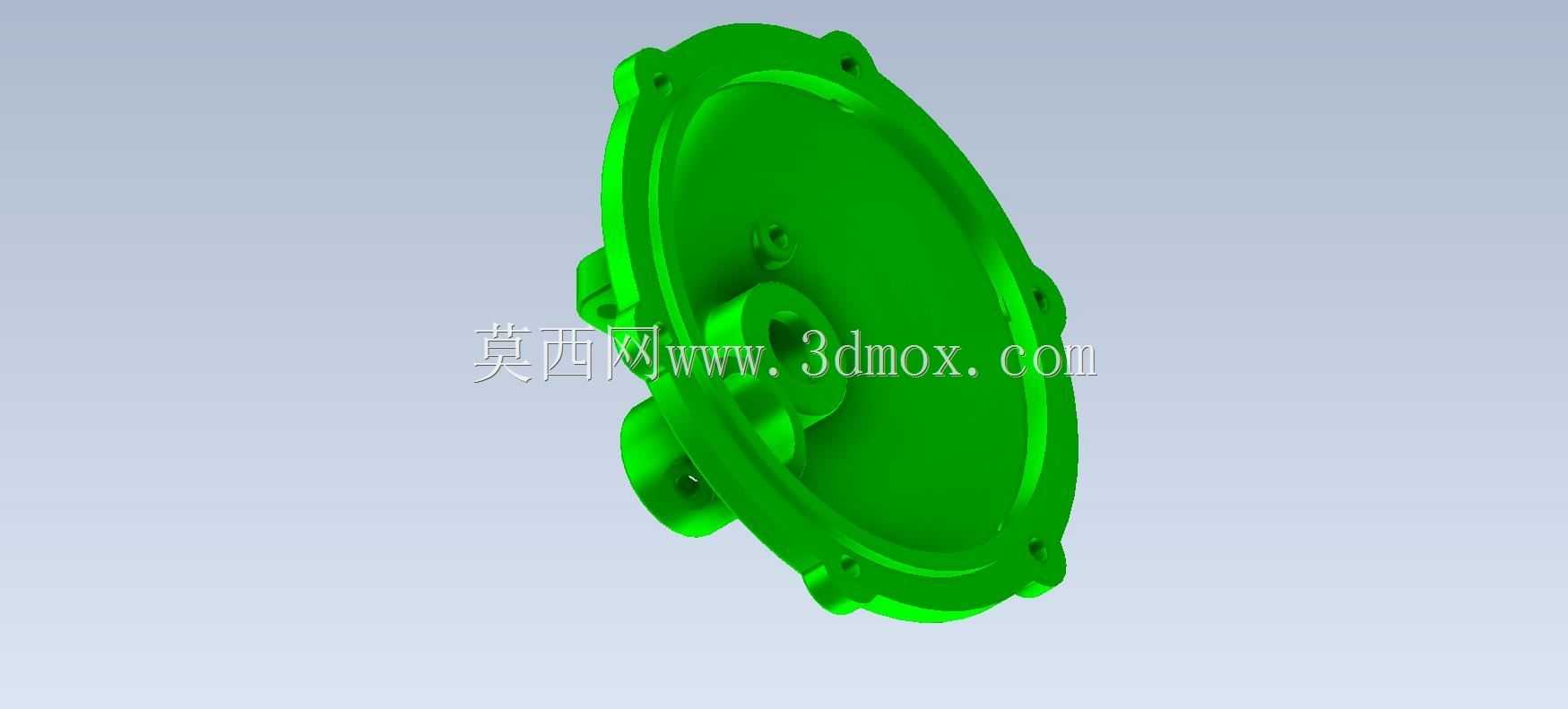

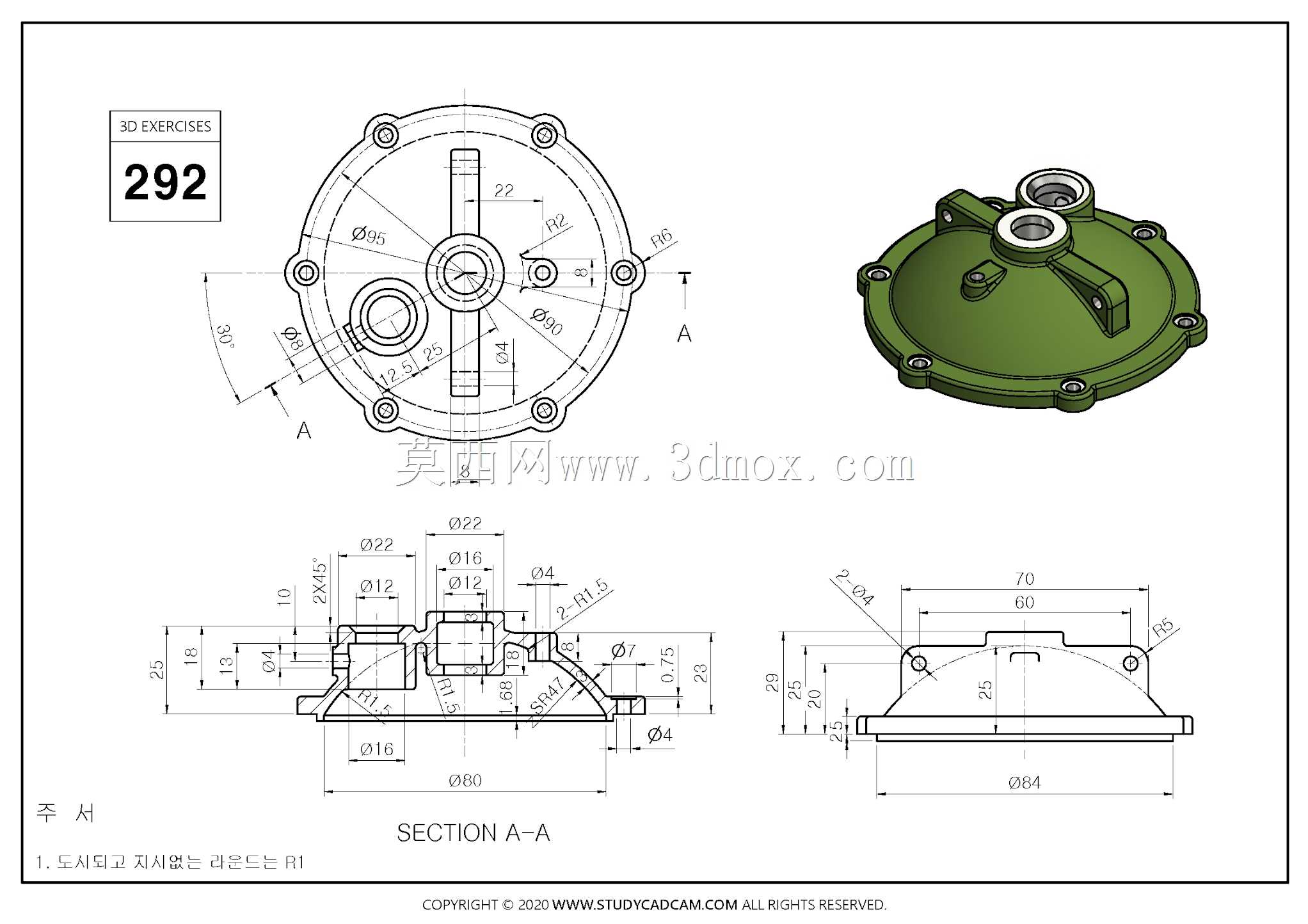

　　从设计思路层面拆解这个结构，首先要匹配安装腔体的开口尺寸，端盖的法兰外缘直径要比腔体开口的止口直径大出15%-20%，保证法兰面上有足够的空间布置安装孔位，图中的端盖沿法兰周向均匀布置了6个安装孔，这种偶数对称的孔位布局，能够保证螺栓拧紧时端盖受力均匀，避免出现单侧压紧力过大导致端盖翘曲、密封失效的问题。安装孔的孔径设计要比配套使用的固定螺栓公称直径大0.5-1mm，既可以抵消腔体加工时的孔位位置度误差，也能在安装时微调端盖的位置，保证凸台的同轴度符合装配要求。端盖主体的弧形穹顶结构，相比平板式端盖有更好的结构刚性，在相同壁厚的情况下，穹顶结构能够承受更大的腔体内部压力，不需要额外设置加强筋就能满足低压工况下的强度要求，同时弧形的内壁可以引导腔体内部的润滑油脂回流，避免油脂在端盖角落堆积失效。

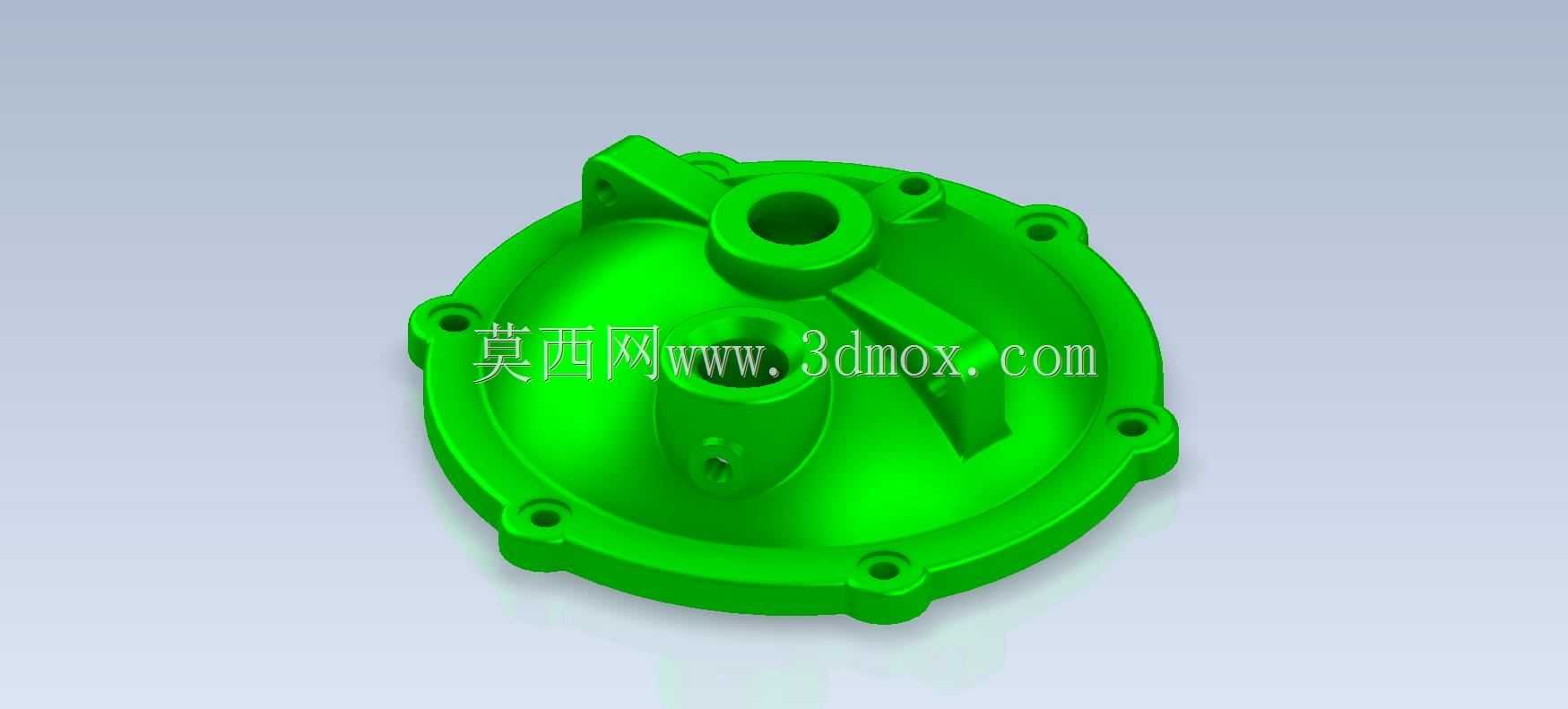

　　端盖上的两个不同高度的凸台，较高的凸台中心设置有通孔，主要用于穿设传动轴或者外接管路，凸台的内孔需要根据配合件的公差要求加工，若用于穿设转动轴，内孔需要预留油封的安装槽位，凸台的外径要比油封外径大2-3mm，保证油封安装后有足够的抱紧力；若用于安装管路接头，内孔需要加工对应标准的管螺纹，凸台的高度要满足螺纹拧入深度的要求，一般不小于螺纹公称直径的1.5倍，保证接头连接的稳定性。较矮的凸台属于辅助安装位，可用于固定小型传感器、透气塞或者油位观察件，凸台的位置避开了法兰安装孔的压紧区域，也不会和腔体内部的运动部件发生干涉。法兰端面需要加工一圈密封槽，用于放置O型密封圈或者橡胶密封垫，密封槽的深度要根据密封圈的线径设计，保证密封圈压缩量在20%-30%之间，既可以实现可靠密封，又不会因为压缩量过大导致密封圈永久变形失效。

　　从安装边界来看，这类端盖的安装空间需要预留出法兰外缘至少5mm的操作空间，方便螺栓的拧紧操作，凸台的向外延伸长度要匹配外接件的安装尺寸，避免和周边的管线、结构件发生碰撞。端盖的壁厚设计根据使用材质调整，若采用压铸铝合金材质，主体壁厚一般设置在3-4mm，法兰边缘的壁厚可以适当加厚到5mm，避免螺栓拧紧时法兰出现变形；若采用工程塑料注塑成型，壁厚要控制在均匀的2.5-3mm，避免出现注塑缩痕、翘曲的问题。在建模过程中，需要重点关注法兰安装孔的位置度公差、凸台内孔与腔体止口的同轴度公差，这些形位公差直接影响后续的装配精度和密封性能，同时要在所有的棱角位置设置R0.5-R1的圆角，避免应力集中，也能去除加工毛刺，提升装配时的操作安全性。这类端盖在实际选型替换时，除了匹配安装孔的孔距、凸台的尺寸，还要确认使用工况的压力等级、介质兼容性，选择对应的材质和密封件，才能保证长期使用的可靠性。
