多层警示信号灯柱工业结构设计

　　这类多层堆叠式信号警示灯柱，是离散制造车间里产线设备、自动化工作站最常用的状态可视化终端，在汽车零部件焊装线、3C电子组装线、物流分拣线、机床加工单元里几乎随处可见，一线操作人员不需要凑近设备操作面板，隔着十几米的车间通道就能通过灯色快速判断设备当前运行状态，大幅降低巡检的沟通成本，也能在设备触发故障、缺料报警时第一时间让运维人员定位异常工位。从结构设计逻辑来看，这款灯柱采用长杆悬臂式安装结构，顶端配置圆形法兰安装盘，盘体上预留了均匀分布的螺栓过孔，适配设备机架顶部、防护栏立柱、操作站悬臂等常见安装位，安装时不需要额外做复杂的转接支架，只要在安装面加工对应孔位就能完成固定，安装盘和杆身采用同轴一体式连接，

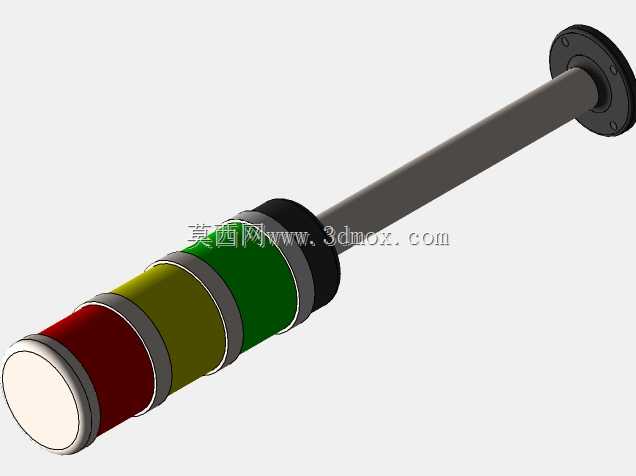

　　杆身长度预留了足够的视觉冗余，安装后灯体部分会高出设备主体轮廓，避免被设备上的管线、工装夹具遮挡视线。灯体部分采用分层模块化堆叠设计，从靠近安装盘的一端到末端依次排布绿、黄、红三层独立发光单元，每层单元之间用黑色隔圈做物理分隔，既可以避免不同颜色的光线串色影响识别度，也能让每层灯组成为独立可替换的模块，后期如果某一层灯珠损坏，不需要拆解整个灯柱，只要拆下对应层的单元更换即可，降低后期维护的备件成本和停机时间。最末端的乳白色端盖是匀光结构，采用半透光磨砂材质，能把内部LED光源的光线均匀漫射出来，不会出现局部亮斑刺眼的问题，不管是从设备正面、侧面还是斜向角度观察，都能清晰识别当前点亮的灯色。设计时需要重点把控的尺寸边界包括：

　　法兰盘的外径和安装孔中心距要匹配行业通用的安装规范，避免出现和现有设备安装位不兼容的问题；杆身的直径要兼顾结构强度和视觉协调性，过粗会显得笨重，过细则在设备运行产生振动时容易出现杆身晃动，长期使用可能导致内部接线松脱；每层灯组的轴向长度和外径要保持统一，堆叠后整体同轴度误差控制在合理范围内，不会出现层间错位影响外观和装配精度。从功能适配角度，三层灯色对应工业场景通用的状态定义：绿色代表设备正常运行、工位作业顺畅；黄色代表预警状态，比如物料即将耗尽、设备参数接近阈值、工位需要辅助支援；红色代表故障停机，比如设备触发安全保护、出现质量异常、需要运维人员紧急处理，部分同类型产品还会在灯组内部集成蜂鸣器，红色报警时同步发出声光提示，

　　在噪音较大的车间环境里提升报警的传递效率。建模过程中需要重点还原各层之间的装配间隙、法兰盘的安装孔倒角、杆身和灯组连接位置的台阶结构，这些细节直接影响后续做装配干涉检查、安装模拟时的准确性，尤其是法兰盘的安装孔位尺寸，必须和实际选型的产品参数保持一致，不然在做整线设备布局时，会出现安装位错位的问题，导致后续加工的机架零件无法装配。另外灯体表面的分模线、隔圈的防滑纹理、端盖的磨砂质感这些细节，在建模时也需要做对应的结构体现，不能只做简单的圆柱堆叠，不然渲染出来的模型会缺乏真实工业产品的质感，用于方案展示时会降低整体方案的专业度。这类灯柱的接线一般从法兰盘中心的出线孔引出，顺着杆身内部的空腔连接到每层灯组的接线端子，建模时也要预留内部的走线空间，避免杆身壁厚设计过薄导致内部无法容纳对应线径的电缆，实际生产中很多小厂做的同类产品就是因为内部走线空间不足，安装时强行穿线会磨破线缆绝缘层，留下短路的安全隐患。
