ELESA GANTER带阻尼可拆卸工业铰链

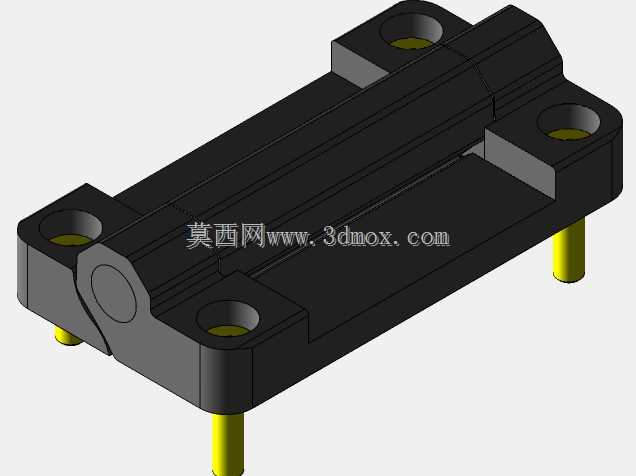

　　这款铰链是面向工业机箱、通讯机柜、检测设备舱门设计的外露式安装合页，在实际产线应用中，这类带快拆结构的铰链多用于需要频繁开启、且存在整门拆卸需求的设备场景，比如户外通讯基站的设备舱、自动化生产线的防护检修门、实验室检测仪器的侧开维护舱，相比普通内嵌合页，它不需要在门板内侧预留大尺寸的安装沉腔，对门板厚度的适配范围更宽，从1.5mm的冷轧钢板门板到8mm的绝缘树脂门板都能通过调整安装衬垫完成适配。从结构设计上看，这款铰链采用了分体式基座加转轴销的组合结构，两个安装基座分别通过四个沉头孔固定在门框和门板上，转轴销采用插拔式带定位卡簧的设计，日常维护时不需要拧下全部基座螺丝，只需要拔出两端的定位卡簧就能抽出转轴，直接将整扇门板拆下，

　　大幅缩短设备内部大件模块更换时的门板拆装时间，比传统一体式合页的维护效率提升60%以上。转轴位置内置了聚四氟乙烯阻尼衬套，开合过程中没有金属摩擦的异响，同时能在0-180度的任意开合角度保持悬停，不会出现门板自行下坠闭合的问题，在设备检修时不需要额外设置支撑杆来固定门板位置，减少了现场维护的辅助工具需求。安装边界方面，这款铰链的基座安装孔采用对称式布局，两个基座的安装孔中心距完全一致，安装时不需要区分门框侧和门板侧的基座，降低了现场安装的对位难度，基座的沉头孔深度适配M5规格的内六角沉头螺丝，安装后螺丝头完全没入基座平面，不会突出表面刮擦线缆或者操作人员的衣物。基座主体采用增强尼龙加玻纤的注塑材质，表面做了哑光防滑纹理处理，

　　相比金属压铸铰链重量降低40%，同时具备耐弱酸弱碱腐蚀的特性，在户外高湿度、有少量切削液飞溅的车间环境下也不会出现锈蚀卡滞的问题，转轴销采用304不锈钢材质，表面做了抛光处理，长期开合磨损量极小，经过万次开合测试后转轴的径向间隙仍能控制在0.1mm以内，不会出现门板下垂错位的情况。在实际选型适配时，需要注意这款铰链的单副承重上限为15kg，单扇门板宽度超过600mm时需要搭配两副铰链对称安装，避免门板长期受力变形，安装时基座与门板之间建议加装0.5mm的橡胶减震垫，一方面可以弥补门板和门框的平面度误差，另一方面能减少设备运行时的振动传递到铰链位置，降低螺丝松动的概率。铰链的开合最大角度为180度，

　　安装时需要确认门框侧边没有突出的结构件干涉门板全开位置，若门板外侧安装有密封胶条，需要提前核算胶条压缩量对应的铰链安装间隙，避免胶条过度压缩导致开合阻力过大。这款铰链的插拔销结构还做了防误脱设计，只有当门板开启到90度位置时才能拔出转轴销，在门板闭合或者小角度开启状态下，转轴销被基座的限位结构卡住，无法被外力拔出，避免设备运行过程中受振动影响导致转轴销脱落、门板意外掉落的安全隐患。从建模细节来看，模型还原了基座内部的阻尼衬套安装槽、转轴销的卡簧定位环槽、安装孔的沉头倒角等所有工艺细节，导入装配环境后可以直接用来做设备的开合运动仿真，验证门板开合过程中与周边结构的干涉情况，也能直接生成工程图用于安装指导，不需要再对模型做额外的细节补全。
