ROTEX24型梅花弹性联轴器结构设计

　　在工业传动系统的轴系连接场景中，弹性联轴器是补偿两轴相对偏移、缓冲吸振的核心部件，这款ROTEX24规格的梅花形弹性联轴器，主要适配中小功率的传动链路，常见于伺服电机输出端与滚珠丝杠输入端的连接、小型泵组与驱动电机的轴对接、轻工输送设备的动力传递环节，也可用于精密检测设备、自动化装配工位的传动连接，能在有一定冲击载荷、两轴存在少量径向、角向与轴向偏差的工况下稳定传递扭矩。

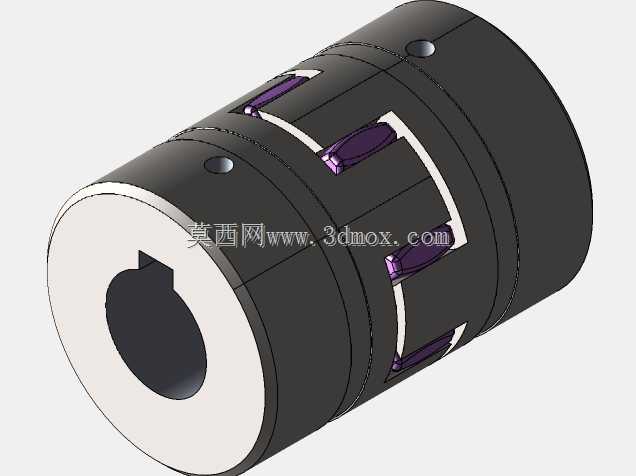

　　从结构设计逻辑来看，这款联轴器采用三瓣式分体结构，两个半联轴器为铝合金材质，轮毂端加工有标准键槽，可与带平键的传动轴实现周向固定，轮毂外圆设置有紧定螺钉孔，安装完成后可通过紧定螺钉实现轴向锁紧，避免轴系运转过程中联轴器发生轴向窜动。中间的弹性体为梅花形结构，采用98ShA硬度的聚氨酯材质，凸爪与半联轴器的凹槽紧密嵌合，这种设计不需要额外的紧固件就能实现弹性体与两半联轴器的可靠连接，装配时无需移动两端的驱动与被驱动设备，直接将弹性体嵌入一侧半联轴器的凹槽后，对准另一侧半联轴器的槽位推入即可完成组装，后期维护更换弹性体时也不需要拆解两端的轴系部件，大幅降低了现场运维的工作量。

　　在功能特性层面，98ShA硬度的弹性体兼顾了扭矩传递能力与缓冲减振性能，相比低硬度弹性体，它能承受更大的额定扭矩，适合有一定载荷波动的传动场景，同时聚氨酯材质本身具备良好的耐油、耐磨性能，在常规工业车间的润滑油气环境下不会快速老化失效，能保证较长的使用寿命。两半联轴器的铝合金材质在保证结构强度的前提下，有效降低了联轴器自身的转动惯量，对于需要频繁启停、正反转切换的伺服传动场景来说，更低的转动惯量可以减少传动系统的动态响应滞后，提升轴系的传动精度，避免因联轴器惯量过大导致的伺服整定时间过长、定位精度超差等问题。

　　从安装边界与尺寸适配角度来看，这款联轴器的外径、总长均匹配24号规格的ROTEX联轴器标准安装尺寸，两端轴孔可适配对应直径的公制或英制轴伸，键槽尺寸符合普通平键的国标安装要求，安装时需要注意两轴的对中偏差不能超过弹性体允许的补偿范围，径向偏移量过大会导致弹性体局部受力过大，加速弹性体的磨损甚至出现爪部断裂的情况；角向偏差过大则会导致传动过程中产生周期性的附加载荷，引发轴系振动、轴承发热等问题。设计建模时，对半联轴器的爪部轮廓做了精确的曲面拟合，保证弹性体装配后各爪部的受力均匀，避免出现局部应力集中；紧定螺钉的位置设置在轮毂的加厚区域，避免螺钉拧紧时导致轮毂变形影响轴孔的配合精度；弹性体的凸爪根部做了圆弧过渡处理，减少载荷传递过程中的应力集中，提升弹性体的抗疲劳寿命。

　　在实际选型应用中，这款联轴器需要根据传递的额定扭矩、轴径尺寸、最高工作转速来匹配对应工况，不能超扭矩使用，否则会导致弹性体过早失效，甚至引发半联轴器的爪部断裂。对于有绝缘要求的传动场景，聚氨酯弹性体本身具备一定的绝缘性能，可以阻断两端轴系之间的电流传递，避免轴电流对电机轴承、被驱动设备的精密部件造成电腐蚀。相比刚性联轴器，这款梅花弹性联轴器不需要严格的对中精度，能降低现场安装的调试难度，同时具备一定的缓冲能力，能吸收传动过程中的部分振动，减少振动向两端设备的传递，提升整套传动系统的运行稳定性。建模过程中对各部件的配合公差做了合理设定，轴孔与轴的配合采用过渡配合，保证装配后不会出现松动，弹性体与半联轴器凹槽的配合采用小间隙配合，既方便装配，又能保证运转过程中不会出现过大的冲击异响。
